2016 Hyundai Ioniq Electric 아이오닉 Electric - 사용 설명서 (in Korean)

25
전기자동차 충전 (급속 충전)
추운 날씨에는 배터리 열화 방지를 위해 추가 급
속 충전이 안될 수도 있습니다.
주 의
•안전을 위해 시동버튼 「OFF」 상태이고
「P」(주차) 단에서만 충전을 하십시오.
충전이 시작 된 이후에는 시동버튼을 눌
러 「ACC」 또는 「ON」 상태로 한 후 라디
오 등의 전장품 사용은 가능합니다.
•충전 중에 「P」(주차)단에서 “R, N, D”등
의 다른 위치로 변속이 불가합니다.
충전 표시등 동작내용(1)(2)(3)
○
(OFF)
○
(OFF)
○
(OFF)미충전 상태
점멸○
(OFF)
○
(OFF)
충전중
0-33%
●(ON)점멸○
(OFF)34-66%
●(ON)●(ON)점멸67-99%
●(ON)●(ON)●(ON)충전완료 (100%)
(약 5초간 표시후 꺼짐)
점멸 점멸 점멸 충전중 이상발생
○
(OFF)
○
(OFF)점멸12V 보조배터리 충전
또는예약공조 작동중
○
(OFF)점멸○
(OFF)
예약충전 작동중
(3분간 표시후 꺼짐)

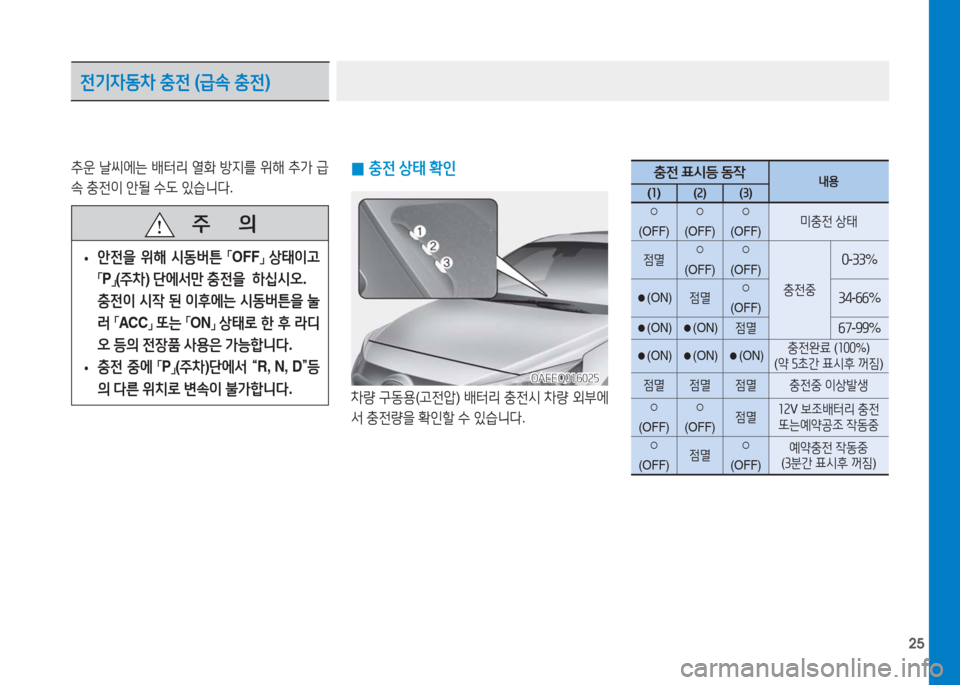

0충전 상태 확인
차량 구동용(고전압) 배터리 충전시 차량 외부에
서 충전량을 확인할 수 있습니다.
OAEEQ016025OAEEQ016025

26

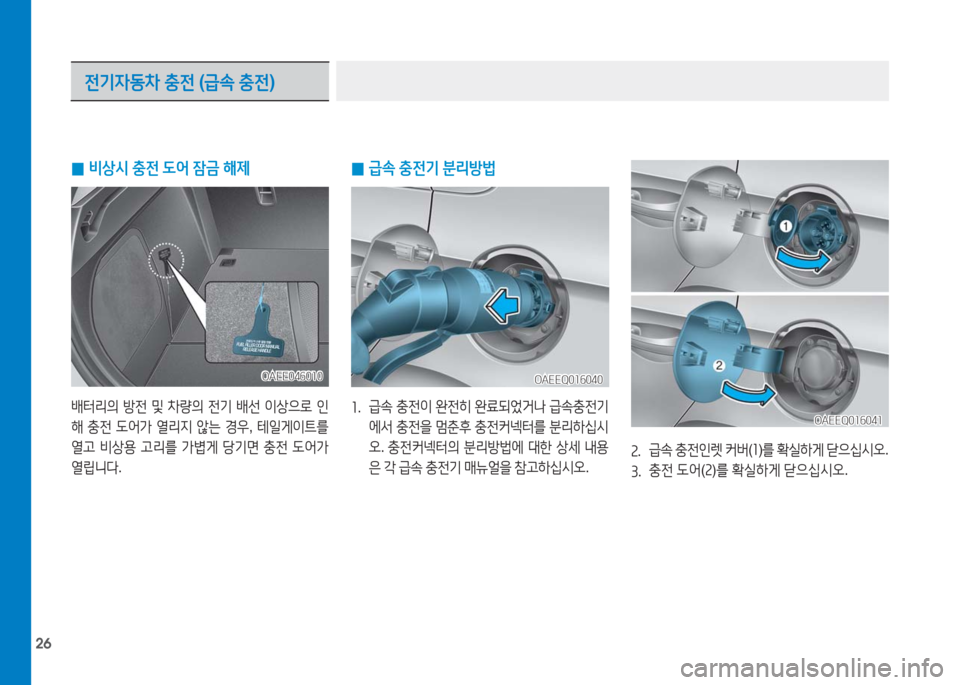

0급속 충전기 분리방법
1. 급속 충전이 완전히 완료되었거나 급속충전기
에서 충전을 멈춘후 충전커넥터를 분리하십시
오. 충전커넥터의 분리방법에 대한 상세 내용
은 각 급속 충전기 매뉴얼을 참고하십시오.
OAEEQ016040OAEEQ016040
2. 급속 충전인렛 커버(1)를 확실하게 닫으십시오.
3. 충전 도어(2)를 확실하게 닫으십시오.
OAEEQ016041OAEEQ016041
전기자동차 충전 (급속 충전)
0비상시 충전 도어 잠금 해제
배터리의 방전 및 차량의 전기 배선 이상으로 인
해 충전 도어가 열리지 않는 경우, 테일게이트를
열고 비상용 고리를 가볍게 당기면 충전 도어가
열립니다.
OAEE046010OAEE046010

27

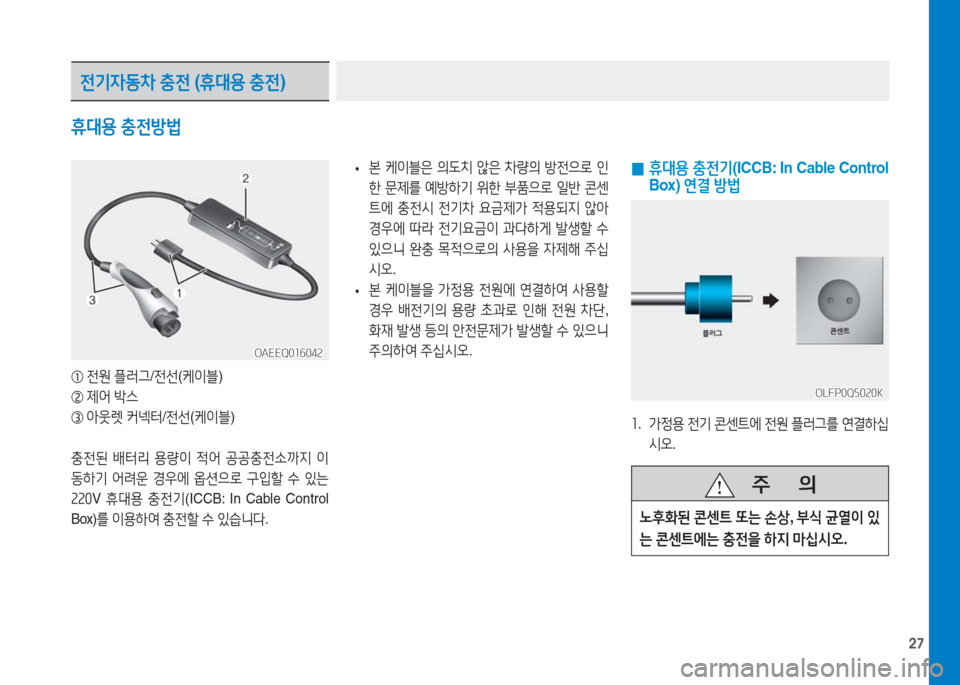

0 휴대용 충전기(ICCB: In Cable Control
Box) 연결 방법
1. 가정용 전기 콘센트에 전원 플러그를 연결하십
시오.
① 전원 플러그/전선(케이블)
② 제어 박스
③ 아웃렛 커넥터/전선(케이블)
충전된 배터리 용량이 적어 공공충전소까지 이
동하기 어려운 경우에 옵션으로 구입할 수 있는
220V 휴대용 충전기(ICCB: In Cable Control
Box)를 이용하여 충전할 수 있습니다.
•본 케이블은 의도치 않은 차량의 방전으로 인
한 문제를 예방하기 위한 부품으로 일반 콘센
트에 충전시 전기차 요금제가 적용되지 않아
경우에 따라 전기요금이 과다하게 발생할 수
있으니 완충 목적으로의 사용을 자제해 주십
시오.
•본 케이블을 가정용 전원에 연결하여 사용할
경우 배전기의 용량 초과로 인해 전원 차단,
화재 발생 등의 안전문제가 발생할 수 있으니
주의하여 주십시오.
휴대용 충전방법
전기자동차 충전 (휴대용 충전)
OAEEQ016042OAEEQ016042
OLFP0Q5020KOLFP0Q5020K
주 의
노후화된 콘센트 또는 손상, 부식 균열이 있
는 콘센트에는 충전을 하지 마십시오.

28

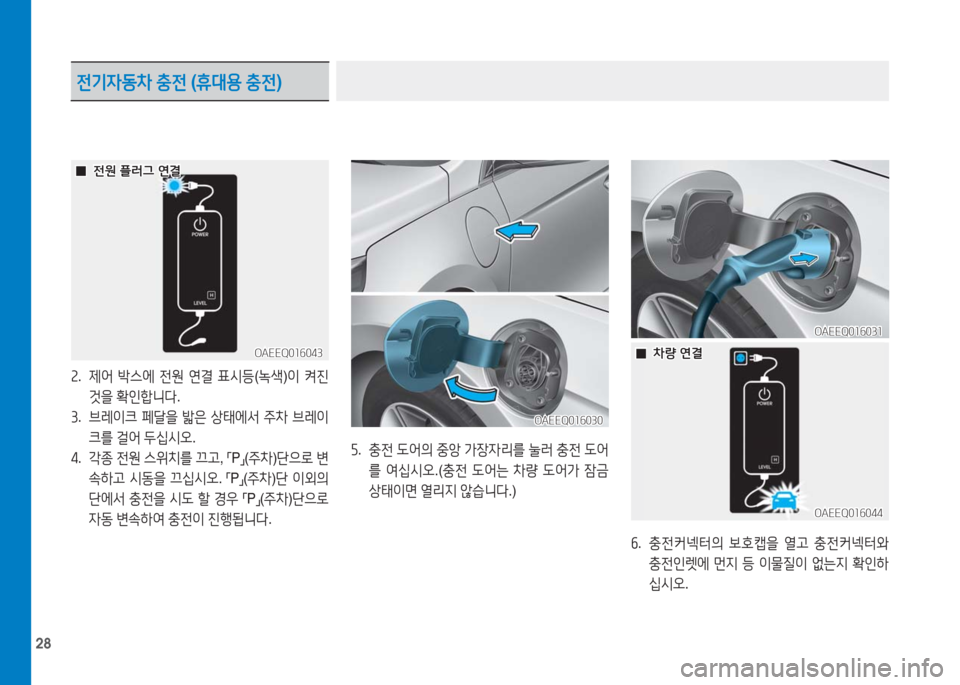

2. 제어 박스에 전원 연결 표시등(녹색)이 켜진
것을 확인합니다.
3. 브레이크 페달을 밟은 상태에서 주차 브레이
크를 걸어 두십시오.
4. 각종 전원 스위치를 끄고, 「P」(주차)단으로 변
속하고 시동을 끄십시오. 「P」(주차)단 이외의
단에서 충전을 시도 할 경우 「P」(주차)단으로
자동 변속하여 충전이 진행됩니다.

5. 충전 도어의 중앙 가장자리를 눌러 충전 도어
를 여십시오.(충전 도어는 차량 도어가 잠금
상태이면 열리지 않습니다.)
전기자동차 충전 (휴대용 충전)
OAEEQ016043OAEEQ016043
OAEEQ016031OAEEQ016031
OAEEQ016030OAEEQ016030
00전원 플러그 연결전원 플러그 연결
OAEEQ016044OAEEQ016044
00차량 연결차량 연결
6. 충전커넥터의 보호캡을 열고 충전커넥터와
충전인렛에 먼지 등 이물질이 없는지 확인하
십시오.

29
9. 충전은 자동으로 시작되며 충전 표시등은 깜
빡입니다.
7. 충전커넥터 손잡이 부분을 잡고 차량의 완속
충전인렛에 연결하십시오. 이때, “찰칵” 소리
가 날 때 까지 충분히 밀어 주십시오. 결합이
잘 되지 않았다면 충전커넥터와 충전단자 접
속 불량으로 화재가 발생할 수 있습니다.
※ 충전커넥터 AUTO/LOCK 모드
충전커넥터를 충전인렛에 연결하면 「」버튼
을 눌러 선택한 모드에 따라 잠금 시기가 달
라집니다.
LOCK 모드 : 충전커넥터가 정상적으로 체결
되면 자동으로 충전커넥터는 잠금 상태가 됩
니다.
AUTO 모드 : 충전커넥터가 정상적으로 체결
되고 충전을 시작하면 충전커넥터는 잠금 상
태가 됩니다.
자세한 내용은 「충전커넥터 AUTO/LOCK 모
드」를 참고하십시오.
8. 차량에 충전커넥터 연결 후 제어 박스에 커넥
터 연결 표시등(녹색)이 켜진 것을 확인합니다.
전기자동차 충전 (휴대용 충전)
OAEEQ016045OAEEQ016045
10. 계기판 내 구동용(고전압) 배터리 충전 표시등
이 켜져 있는지 확인하십시오. 충전 표시등이
꺼져 있을 경우 충전이 되지 않습니다.
충전커넥터가 정확히 연결되지 않을 경우 다
시 충전케이블을 연결하여 충전하십시오.
00충전충전
OAEEQ016032OAEEQ016032

30

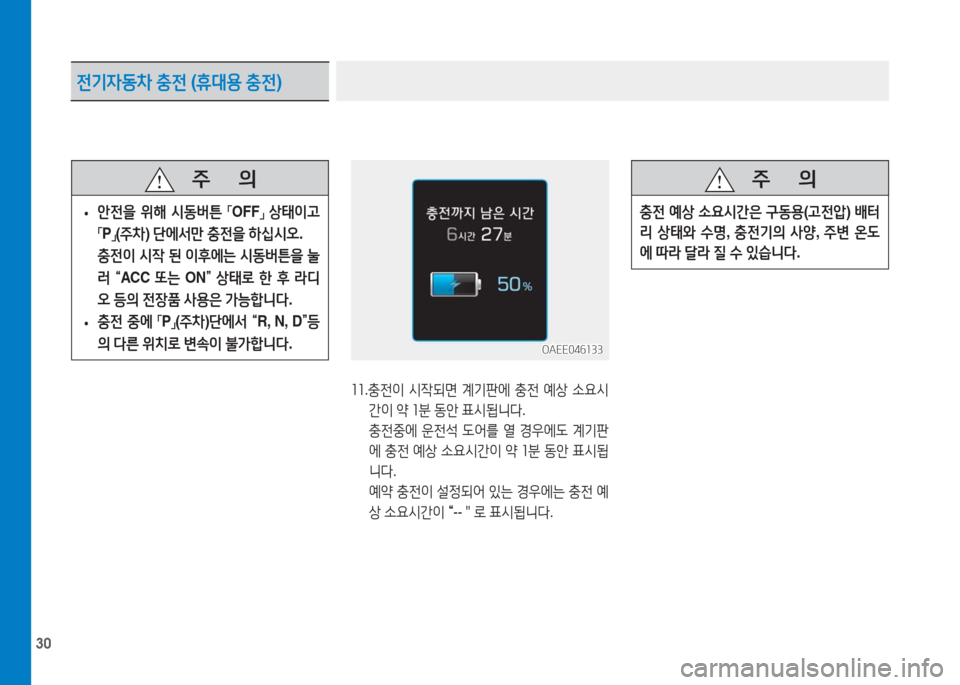

11.충전이 시작되면 계기판에 충전 예상 소요시
간이 약 1분 동안 표시됩니다.
충전중에 운전석 도어를 열 경우에도 계기판
에 충전 예상 소요시간이 약 1분 동안 표시됩
니다.
예약 충전이 설정되어 있는 경우에는 충전 예
상 소요시간이 “--＂로 표시됩니다.
전기자동차 충전 (휴대용 충전)
주 의
•안전을 위해 시동버튼 「OFF」 상태이고
「P」(주차) 단에서만 충전을 하십시오.
충전이 시작 된 이후에는 시동버튼을 눌
러 “ACC 또는 ON” 상태로 한 후 라디
오 등의 전장품 사용은 가능합니다.
•충전 중에 「P」(주차)단에서 “R, N, D”등
의 다른 위치로 변속이 불가합니다.
주 의
충전 예상 소요시간은 구동용(고전압) 배터
리 상태와 수명, 충전기의 사양, 주변 온도
에 따라 달라 질 수 있습니다.
OAEE046133OAEE046133

31

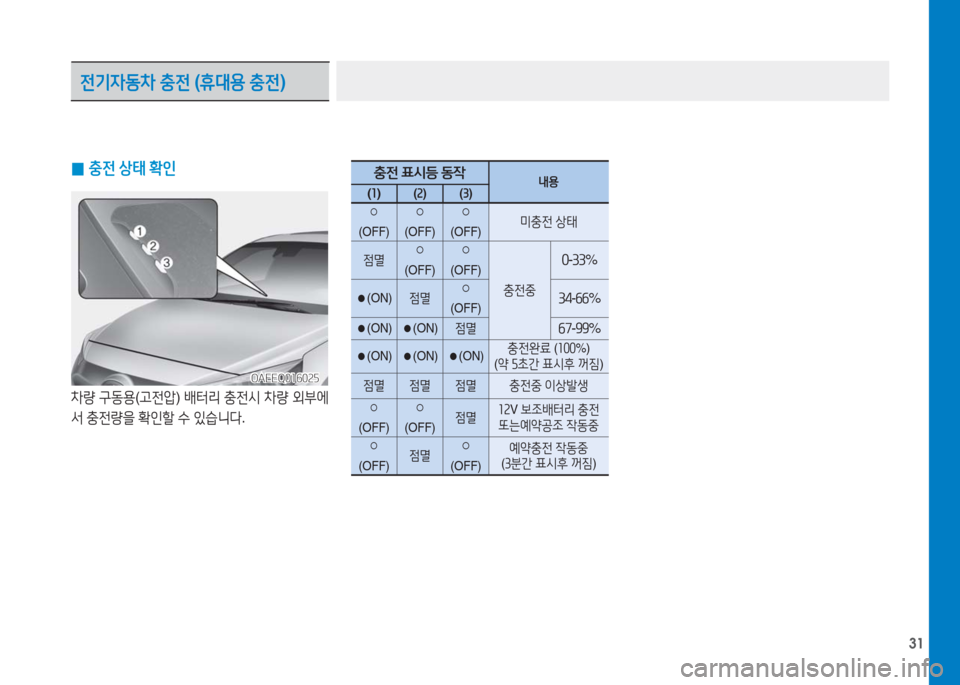

0충전 상태 확인
차량 구동용(고전압) 배터리 충전시 차량 외부에
서 충전량을 확인할 수 있습니다.

전기자동차 충전 (휴대용 충전)
충전 표시등 동작내용(1)(2)(3)
○
(OFF)
○
(OFF)
○
(OFF)미충전 상태
점멸○
(OFF)
○
(OFF)
충전중
0-33%
●(ON)점멸○
(OFF)34-66%
●(ON)●(ON)점멸67-99%
●(ON)●(ON)●(ON)충전완료 (100%)
(약 5초간 표시후 꺼짐)
점멸 점멸 점멸 충전중 이상발생
○
(OFF)
○
(OFF)점멸12V 보조배터리 충전
또는예약공조 작동중
○
(OFF)점멸○
(OFF)
예약충전 작동중
(3분간 표시후 꺼짐)
OAEEQ016025OAEEQ016025

32

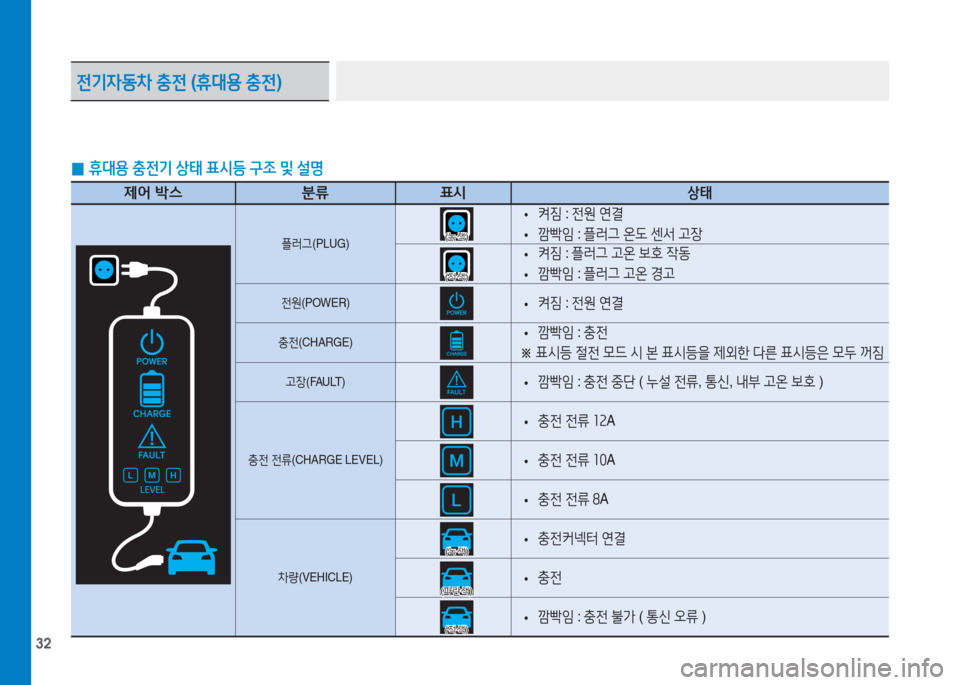

0휴대용 충전기 상태 표시등 구조 및 설명
제어 박스 분류 표시상태
플러그(PLUG)
•켜짐 : 전원 연결
•깜빡임 : 플러그 온도 센서 고장
•켜짐 : 플러그 고온 보호 작동
•깜빡임 : 플러그 고온 경고
전원(POWER) •켜짐 : 전원 연결
충전(CHARGE) •깜빡임 : 충전
※ 표시등 절전 모드 시 본 표시등을 제외한 다른 표시등은 모두 꺼짐
고장(FAULT) •깜빡임 : 충전 중단 ( 누설 전류, 통신, 내부 고온 보호 )
충전 전류(CHARGE LEVEL)
•충전 전류 12A
•충전 전류 10A
•충전 전류 8A
차량(VEHICLE)
•충전커넥터 연결
•충전
•깜빡임 : 충전 불가 ( 통신 오류 )
전기자동차 충전 (휴대용 충전)
(녹색)(녹색)
(적색)(적색)
(녹색)(녹색)
(파란색)(파란색)
(적색)(적색)
