안전 장치
3
알아두기
승객 구분 시스템은 FMVSS (미국 자동차
안전기준) 208 (탑승자 충돌보호)기준으로
설계되었습니다.
알아두기
시동 ON 후 PASSENGER AIR BAG “OFF”
표시등은 동승석 탑승자가 없을 경우 항상
켜져 있습니다. 동승석에 탑승자가 앉으면,
수초 후에 승객 구분 센서가 동승석 탑승자
를 감지하며 PASSENGER AIR BAG “OFF
” 표시등은 꺼집니다.
OAE036039OAE036039
OAEE036040OAEE036040
00동승석 승객 구분 센서동승석 승객 구분 센서
00동승석 에어백 작동 표시등동승석 에어백 작동 표시등
•동승석 시트 쿠션에 장착되어있는 승객 구
분 센서
•동승석 에어백 시스템의 작동 여부를 결정
하는 에어백 제어 장치
•동승석 에어백 작동 여부를 나타내는
PA S S E N G E R A I R B A G “OFF” 표시등

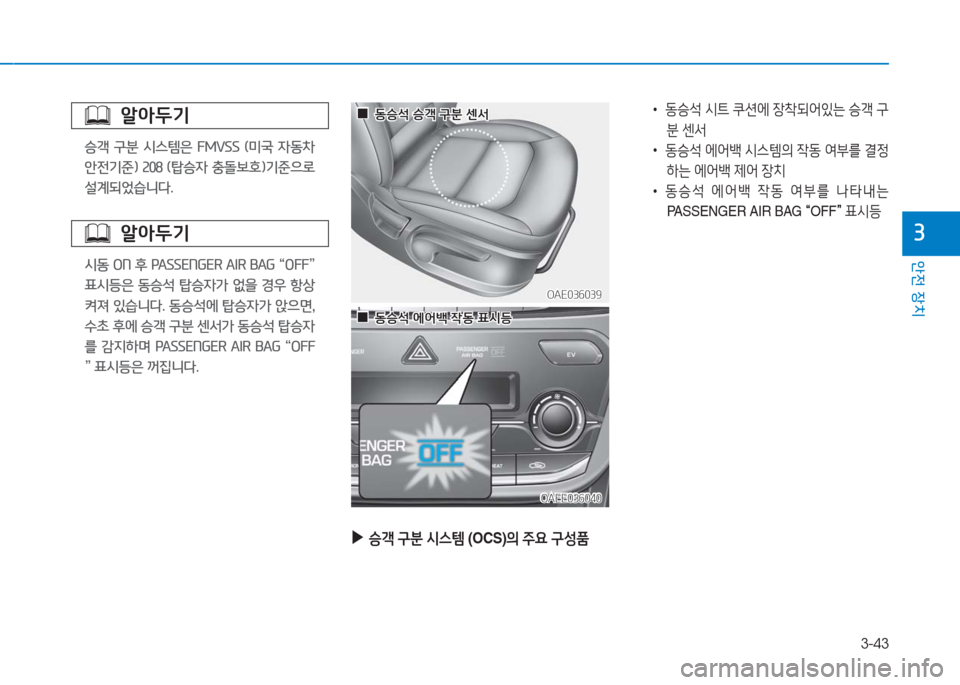

▶승객 구분 시스템 (OCS)의 주요 구성품

3-44
안전 장치

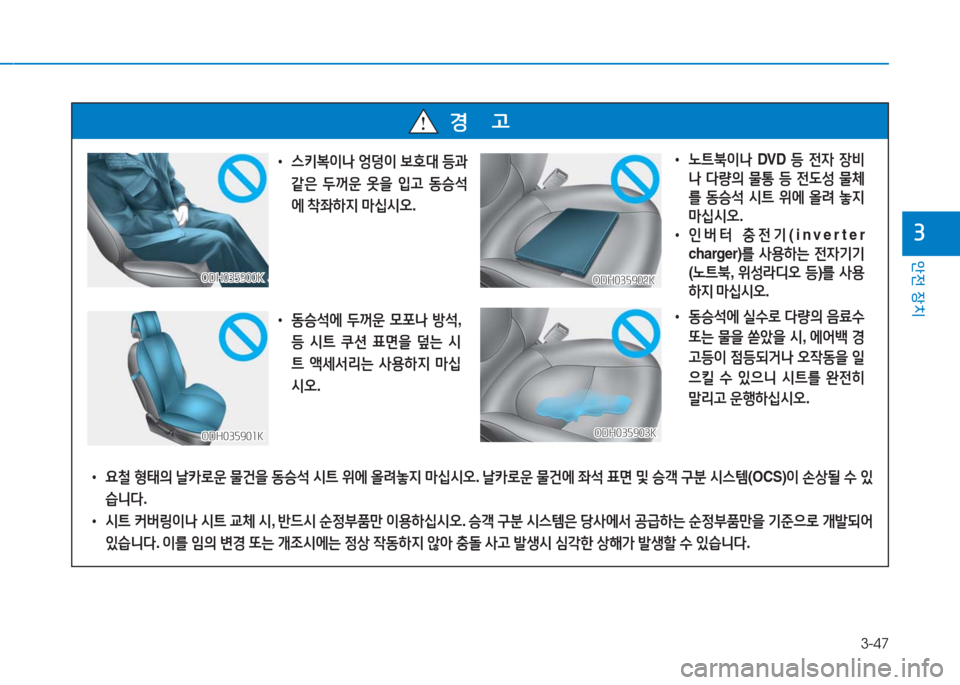

▶승객 구분 시스템 (OCS) 사용방법
안전 벨트를 매고, 정자세로 앉으시기 바랍니다.
동승석 탑승자가 올바른 자세를 유지하도록
한 후 시동을 걸면 시스템이 동승석 탑승자를
감지한 후 동승석 에어백이 정상적으로 작동
합니다. 승객 탑승 후 표시등이 켜져 있을 경
우 시동 「OFF」후 동승석 승객이 정자세로 유
지토록 한 후 재시동 하여 PASSENGER
AIR BAG “OFF” 표시등이 꺼지는지 확인바
랍니다. PA S S E N G E R A I R B AG " O F F " 표
시등이 계속 켜져 있을 경우, 동승석 탑승자
를 뒷자리에 탑승하도록 하십시오.
B990A01OB990A01O
동승석에는 어린이 보호용 장치(보조 좌석)를
절대로 설치하지 마십시오. 불가피하게 어린
이 보호용 장치(보조 좌석)를 설치할 경우에
는 앞 보기로 설치 후 시트는 최대한 뒤로 위
치시키기 바랍니다.
어린이 보호용 장치(보조 좌석)를 설치한 후
PA S S E N G E R A I R B A G " O F F " 표시등이
꺼져있으면 동승석 에어백이 작동하는 조건
이 되므로 즉시 어린이 보호용 장치(보조 좌
석)를 뒷좌석에 설치하시기 바랍니다 .
승객 구분 시스템(OCS)은 다음 표의 1번부터 4번
조건에 따라 동승석 에어백을 작동 또는 미작동
시킵니다.
동승석에 성인 탑승 후 PASSENGER
AIR BAG “OFF” 표시등이 켜져 있을 경
우 충돌 시 동승석 에어백이 팽창되지 않
을 수 있습니다. 또한 어린이 보호용 장치
(보조 좌석) 설치 후 PASSENGER AIR
BAG “OFF” 표시등이 꺼져 있을 경우에
는 충돌 시 동승석 에어백이 작동하는 조
건이 됩니다.
위와 같은 상황이 발생될 경우 동승석 탑
승자나 어린이 보호용 장치(보조좌석)를
즉시 뒷좌석으로 탑승 및 이동시키고 자
사 직영 서비스센터 또는 블루핸즈를 방
문하여 점검 및 수리를 받으십시오.
경 고

3-45
안전 장치
3
승객 구분 시스템
작동 조건
표시등/경고등 장 치
PASSENGER AIR
BAG “OFF” 표시등 에어백 경고등 동승석 에어백
1. 성인 *1꺼짐 꺼짐 작동
2. 어린이 보조 좌석에 앉힌 12개월 어린이*3*4 또는 유아*2켜짐 꺼짐 미작동
3. 공석켜짐 꺼짐 미작동
4. 시스템 오류꺼짐 켜짐 작동
*1. 승객 구분 시스템은 성인의 체격 조건에 해당하는 사람을 성인으로 판단합니다. 체형이 작은 성인이 동승석에 앉았을 경우 시스템은 그 사람의 체형 및 자세에 기초하여 그 사람을 어린이로 인식할 수 있습니다. *2. 어린이를 동승석에 앉히지 마십시오. 성장한 어린이가 동승석에 앉았을 때 시스템은 그 사람의 체형 및 자세에 기초하여 성인으로 인식 할 수 있습니다.*3. 절대로 동승석에 어린이 보조 좌석을 설치하지 마십시오.*4. 12개월 이상에서 12살 이하 어린이가 동승석에 앉을 경우 PASSENGER AIR BAG “OFF” 표시등이 켜지거나 꺼질 수 있습
니다. 이것은 정상적인 조건입니다.

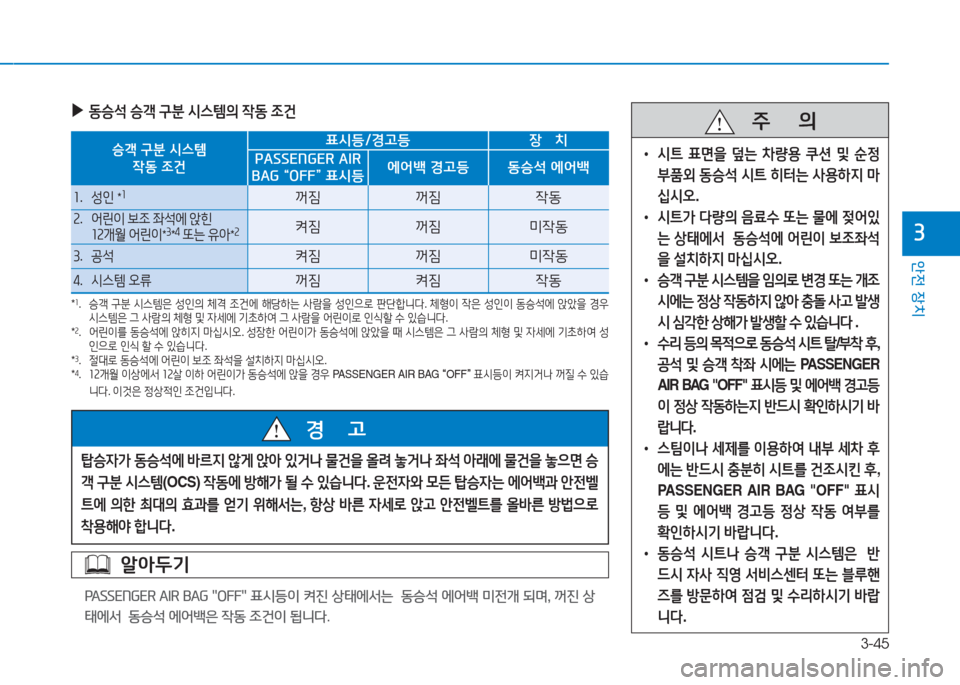

▶동승석 승객 구분 시스템의 작동 조건
주 의
•시트 표면을 덮는 차량용 쿠션 및 순정
부품외 동승석 시트 히터는 사용하지 마
십시오.
•시트가 다량의 음료수 또는 물에 젖어있
는 상태에서 동승석에 어린이 보조좌석
을 설치하지 마십시오.
•승객 구분 시스템을 임의로 변경 또는 개조
시에는 정상 작동하지 않아 충돌 사고 발생
시 심각한 상해가 발생할 수 있습니다 .
•수리 등의 목적으로 동승석 시트 탈/부착 후,
공석 및 승객 착좌 시에는 PASSENGER
AIR BAG "OFF" 표시등 및 에어백 경고등
이 정상 작동하는지 반드시 확인하시기 바
랍니다.
•스팀이나 세제를 이용하여 내부 세차 후
에는 반드시 충분히 시트를 건조시킨 후,
PA S S E N G E R A I R B AG " O F F " 표시
등 및 에어백 경고등 정상 작동 여부를
확인하시기 바랍니다.
•동승석 시트나 승객 구분 시스템은 반
드시 자사 직영 서비스센터 또는 블루핸
즈를 방문하여 점검 및 수리하시기 바랍
니다.
탑승자가 동승석에 바르지 않게 앉아 있거나 물건을 올려 놓거나 좌석 아래에 물건을 놓으면 승
객 구분 시스템(OCS) 작동에 방해가 될 수 있습니다. 운전자와 모든 탑승자는 에어백과 안전벨
트에 의한 최대의 효과를 얻기 위해서는, 항상 바른 자세로 앉고 안전벨트를 올바른 방법으로
착용해야 합니다.
경 고
알아두기
PA S S E N G E R A I R B A G " O F F " 표 시 등 이 켜 진 상 태 에 서 는 동 승 석 에 어 백 미 전 개 되 며 , 꺼 진 상
태에서 동승석 에어백은 작동 조건이 됩니다.

3-46
안전 장치
승객 구분 시스템(OCS) 오류 혹은 오작동이 발생할 수 있으므로 심각한 부상 혹은 사망의 위험을 줄이기 위하여 아래의 내용을 준수하십시오.
경 고
OVQ036013NBOVQ036013NBOLMB033103OLMB033103
OLMB033100OLMB033100OLMB033102OLMB033102
OLMB033101OLMB033101OLMB033104OLMB033104
•무거운 물건을 동승석에 올려놓
거나 등받이 포켓에 넣어두지
마십시오.
•동승석 등받이를 지나치게 뒤로
젖히지 마십시오.
•뒷좌석 착석 시, 다리를 동승석
위에 올려 놓지 마십시오.
•동승석 착석시, 다리를 크래쉬
패드 위에 올려놓지 마십시오.
•동승석에 앉을 경우, 앞으로 치
우쳐서 앉지 마십시오.
•동승석 착석 시, 어느 한쪽으로
치우쳐서 앉지 마십시오.

3-47
안전 장치
3
경 고

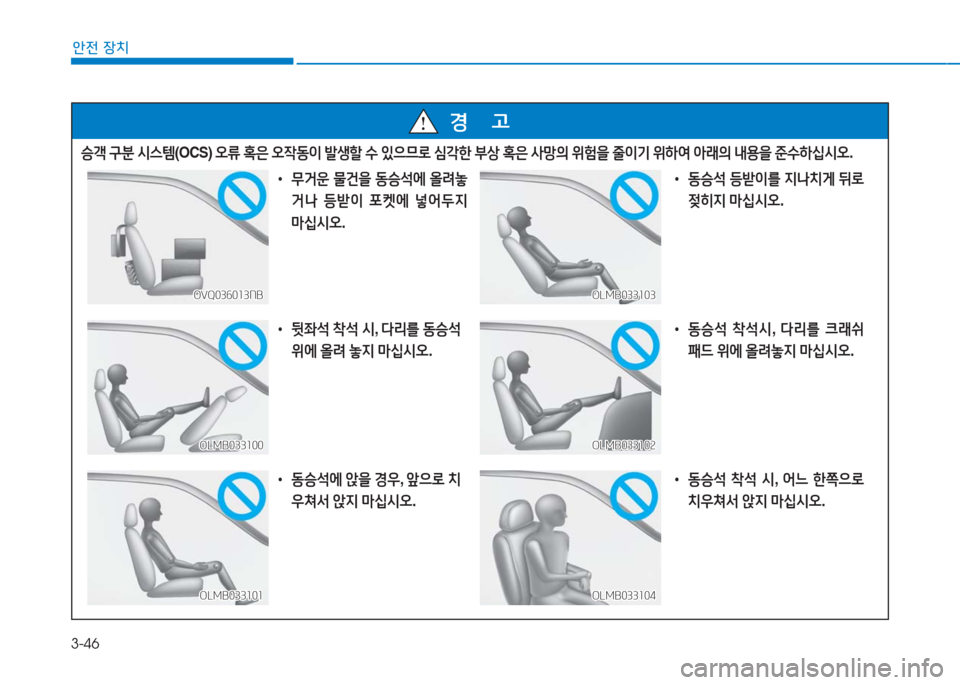

ODH035900KODH035900KODH035902KODH035902K
ODH035901KODH035901K
•스키복이나 엉덩이 보호대 등과
같은 두꺼운 옷을 입고 동승석
에 착좌하지 마십시오.
•노트북이나 DVD 등 전자 장비
나 다량의 물통 등 전도성 물체
를 동승석 시트 위에 올려 놓지
마십시오.
•인버터 충전기(inverter
charger)를 사용하는 전자기기
(노트북, 위성라디오 등)를 사용
하지 마십시오.
•동승석에 두꺼운 모포나 방석,
등 시트 쿠션 표면을 덮는 시
트 액세서리는 사용하지 마십
시오.
ODH035903KODH035903K
•동승석에 실수로 다량의 음료수
또는 물을 쏟았을 시, 에어백 경
고등이 점등되거나 오작동을 일
으킬 수 있으니 시트를 완전히
말리고 운행하십시오.
•요철 형태의 날카로운 물건을 동승석 시트 위에 올려놓지 마십시오. 날카로운 물건에 좌석 표면 및 승객 구분 시스템(OCS)이 손상될 수 있
습니다.
•시트 커버링이나 시트 교체 시, 반드시 순정부품만 이용하십시오. 승객 구분 시스템은 당사에서 공급하는 순정부품만을 기준으로 개발되어
있습니다. 이를 임의 변경 또는 개조시에는 정상 작동하지 않아 충돌 사고 발생시 심각한 상해가 발생할 수 있습니다.

3-48
안전 장치

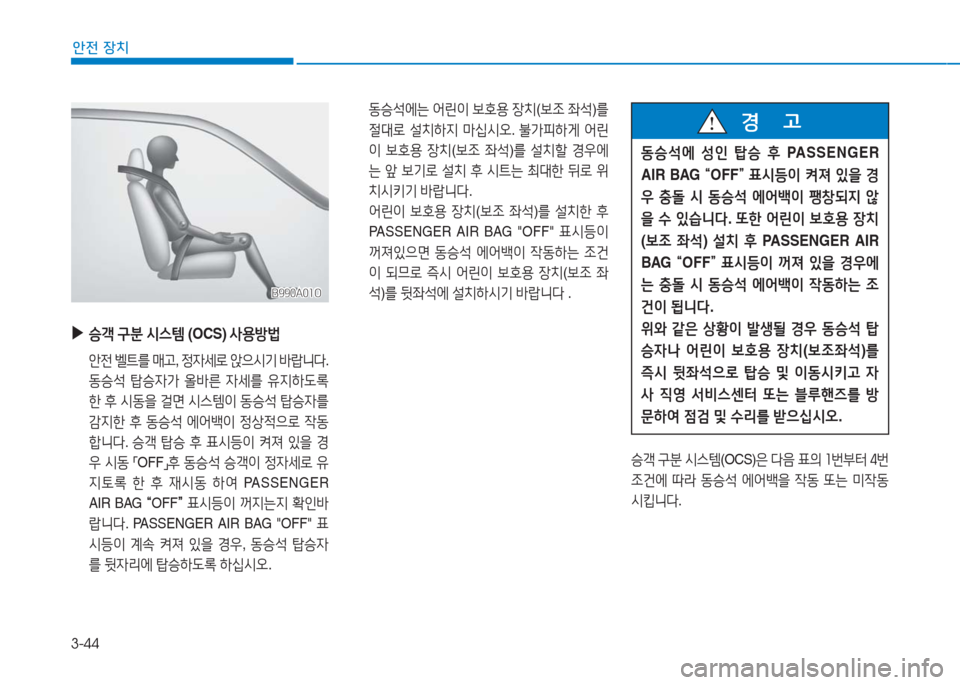

0측면 에어백
▶사이드 에어백
사이드 에어백은 앞좌석 바깥쪽에 내장되어
있습니다. 에어백 작동 조건에 해당하면 탑승
자의 측면을 보호하기 위하여 작동합니다.
•사이드 에어백 작동 조건
- 측면 충돌
- 전복 사고
•사이드 에어백 장착 차량의 좌석에는 어
떠한 커버도 씌우지 마십시오.
사이드 에어백이 팽창하는 것을 방해할
수 있습니다.
•좌석 측면에 무리한 힘을 가하거나 좌석
을 변형시키지 마시고, 또한 좌석에 장
식물 등의 추가 부착물을 장착하지 마십
시오. 그렇지 않을 경우, 예기치 못한 에
어백 오작동으로 인해 상해를 입을 수
있습니다.
•좌석 및 좌석 커버에 손상이 있을 경우
사이드 에어백 장착 차량임을 알리고 자
사 직영 서비스센터 또는 블루핸즈에서
수리 및 교체를 받으십시오.
•사이드 에어백 라벨 등 좌석에 부착된
라벨의 벌어진 틈으로 어떤 물건도 집어
넣지 마십시오. 에어백 팽창시 예기치
못한 에어백 전개로 다칠 수 있습니다.
경 고
▶커튼 에어백
커튼 에어백은 양쪽 도어 위쪽의 천정 끝에
내장되어 있습니다. 에어백 작동 조건이 되면
앞좌석과 뒷좌석 도어 쪽 탑승자의 머리를 보
호하기 위하여 작동합니다.
•커튼 에어백 작동 조건
- 측면 충돌
- 전복 사고
OAE036041OAE036041
OAE036042OAE036042
OAE036038OAE036038
OAE036037OAE036037
00앞좌석앞좌석

3-49
안전 장치
3
•커튼 에어백의 최대 효과를 얻으려면 운
전자 및 동승석 탑승자와 뒷좌석 도어
쪽 탑승자는 반드시 안전벨트를 단단히
착용하고 똑바로 앉아 있으십시오. 특
히, 어린이는 적절한 보조 좌석에 앉히
십시오.
•커튼 에어백이 장착된 뒷좌석 도어 쪽
에 어린이를 앉힐 때는 반드시 어린이
보조 좌석을 도어 쪽에 닿지 않게 가능
한 안쪽으로 단단히 고정시켜 장착한
후 사용하십시오. 팽창하는 커튼 에어백
에 충격을 받아 심하게 다치거나 사망
할 수 있습니다.
위의 주의사항을 따르지 않을 경우 사고가
났을 때 탑승자가 다치거나 사망할 수 있습
니다.

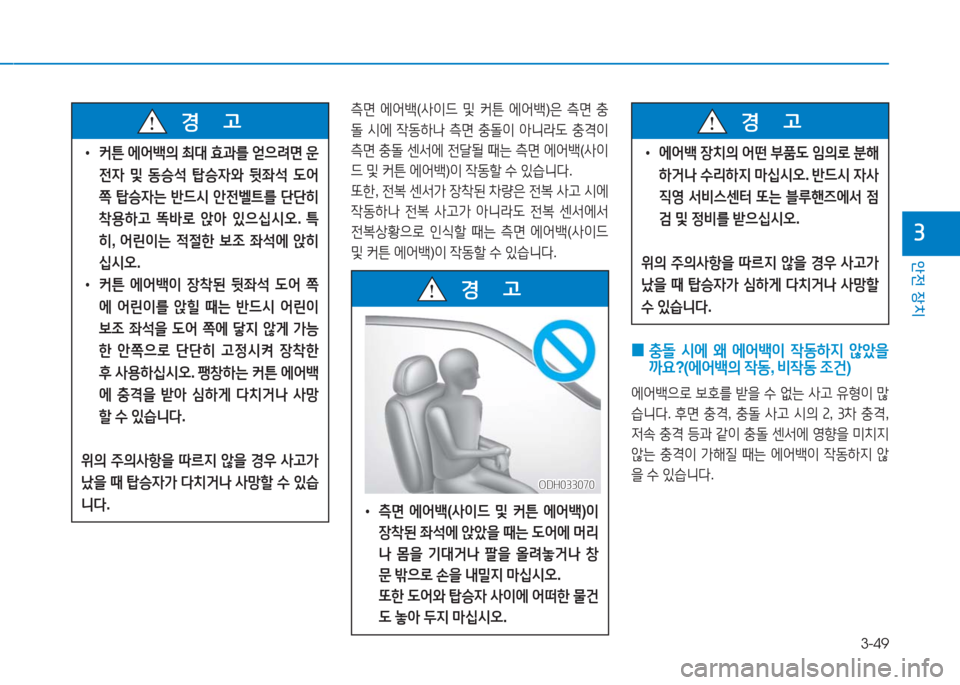

경 고측면 에어백(사이드 및 커튼 에어백)은 측면 충
돌 시에 작동하나 측면 충돌이 아니라도 충격이
측면 충돌 센서에 전달될 때는 측면 에어백(사이
드 및 커튼 에어백)이 작동할 수 있습니다.
또한, 전복 센서가 장착된 차량은 전복 사고 시에
작동하나 전복 사고가 아니라도 전복 센서에서
전복상황으로 인식할 때는 측면 에어백(사이드
및 커튼 에어백)이 작동할 수 있습니다.
•측면 에어백(사이드 및 커튼 에어백)이
장착된 좌석에 앉았을 때는 도어에 머리
나 몸을 기대거나 팔을 올려놓거나 창
문 밖으로 손을 내밀지 마십시오.
또한 도어와 탑승자 사이에 어떠한 물건
도 놓아 두지 마십시오.
경 고
ODH033070ODH033070

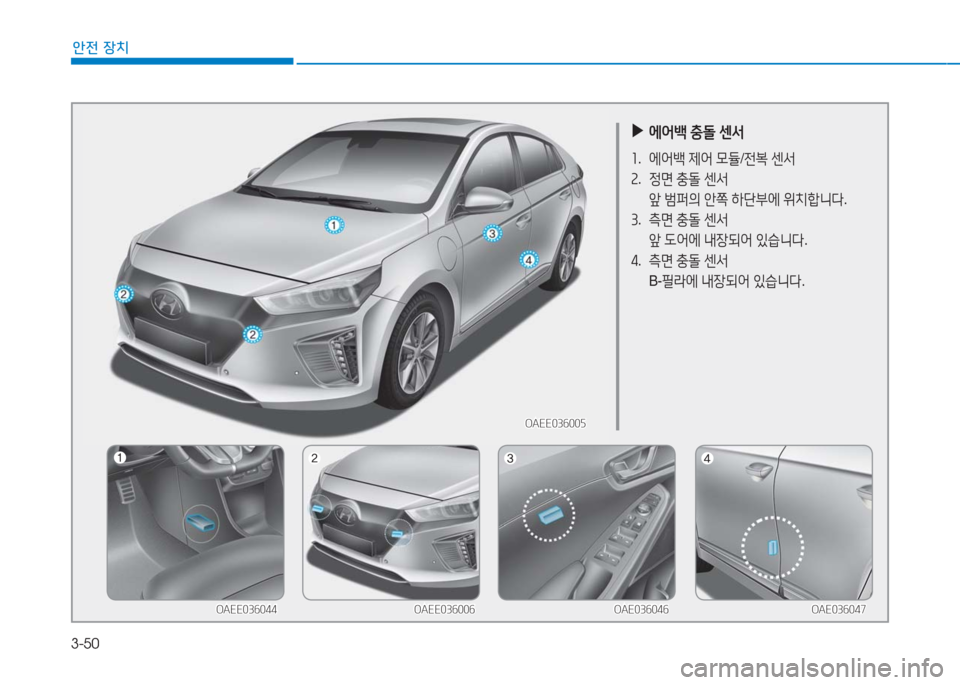

0 충돌 시에 왜 에어백이 작동하지 않았을
까요?(에어백의 작동, 비작동 조건)
에어백으로 보호를 받을 수 없는 사고 유형이 많
습니다. 후면 충격, 충돌 사고 시의 2, 3차 충격,
저속 충격 등과 같이 충돌 센서에 영향을 미치지
않는 충격이 가해질 때는 에어백이 작동하지 않
을 수 있습니다.
•에어백 장치의 어떤 부품도 임의로 분해
하거나 수리하지 마십시오. 반드시 자사
직영 서비스센터 또는 블루핸즈에서 점
검 및 정비를 받으십시오.
위의 주의사항을 따르지 않을 경우 사고가
났을 때 탑승자가 심하게 다치거나 사망할
수 있습니다.
경 고

3-50
안전 장치

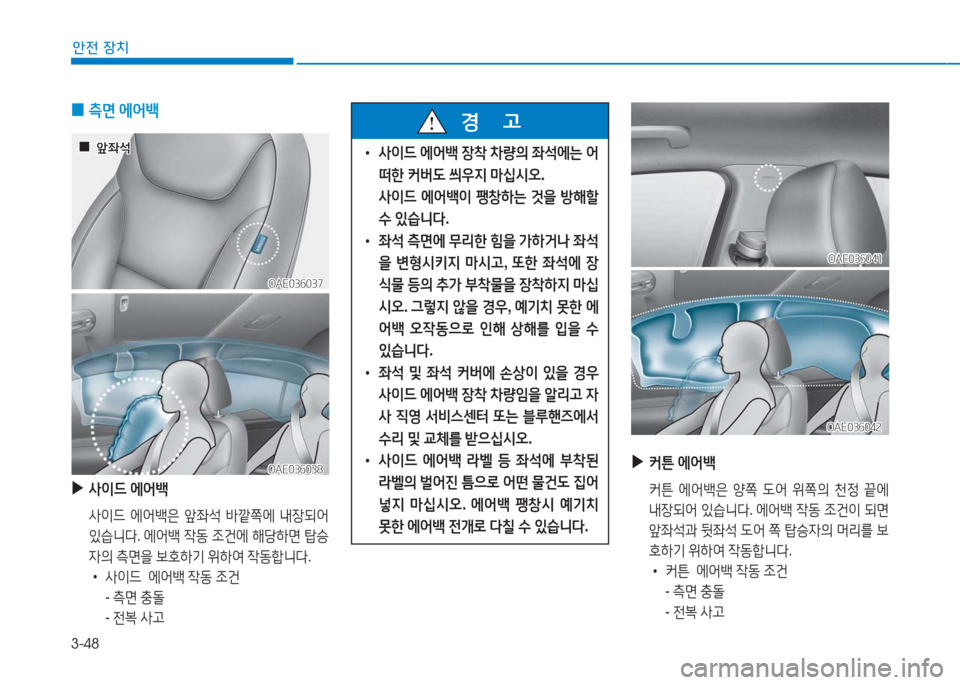

▶에어백 충돌 센서
1. 에어백 제어 모듈/전복 센서
2. 정면 충돌 센서
앞 범퍼의 안쪽 하단부에 위치합니다.
3. 측면 충돌 센서
앞 도어에 내장되어 있습니다.
4. 측면 충돌 센서
B-필라에 내장되어 있습니다.
OAEE036044OAEE036044
OAEE036005OAEE036005
