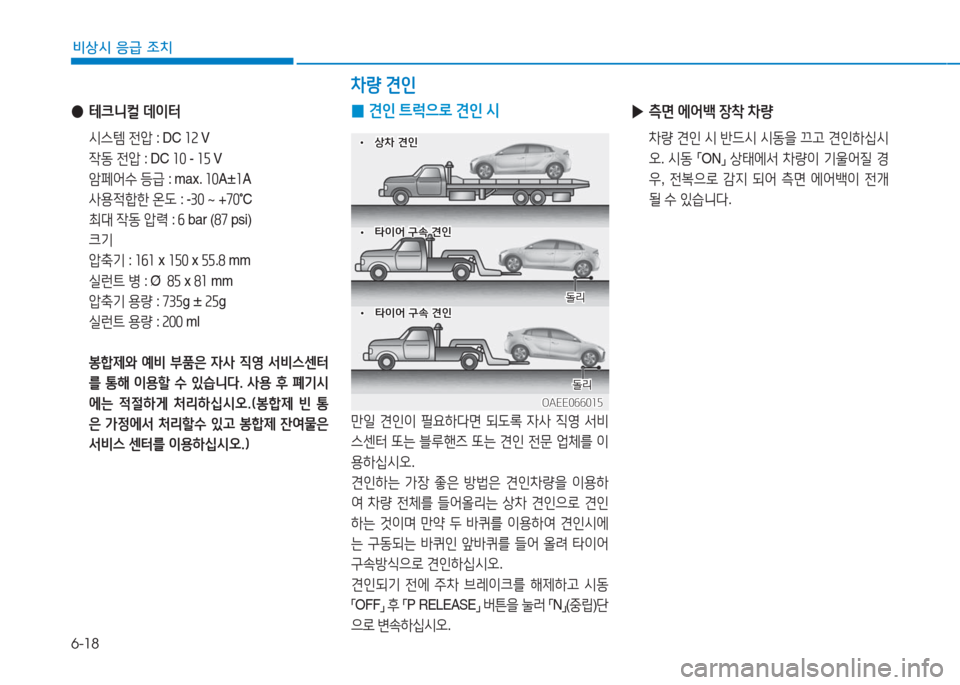

6-18
비상시 응급 조치
●테크니컬 데이터
시스템 전압 : DC 12 V
작동 전압 : DC 10 - 15 V
암페어수 등급 : max. 10A±1A
사용적합한 온도 : -30 ~ +70°C
최대 작동 압력 : 6 bar (87 psi)
크기
압축기 : 161 x 150 x 55.8 mm
실런트 병 : Ø 85 x 81 mm
압축기 용량 : 735g ± 25g
실런트 용량 : 200 ml
봉합제와 예비 부품은 자사 직영 서비스센터
를 통해 이용할 수 있습니다. 사용 후 폐기시
에는 적절하게 처리하십시오.(봉합제 빈 통
은 가정에서 처리할수 있고 봉합제 잔여물은
서비스 센터를 이용하십시오.)
0견인 트럭으로 견인 시
만일 견인이 필요하다면 되도록 자사 직영 서비
스센터 또는 블루핸즈 또는 견인 전문 업체를 이
용하십시오.
견인하는 가장 좋은 방법은 견인차량을 이용하
여 차량 전체를 들어올리는 상차 견인으로 견인
하는 것이며 만약 두 바퀴를 이용하여 견인시에
는 구동되는 바퀴인 앞바퀴를 들어 올려 타이어
구속방식으로 견인하십시오.
견인되기 전에 주차 브레이크를 해제하고 시동
「OFF」 후 「P RELEASE」 버튼을 눌러 「N」(중립)단
으로 변속하십시오.
돌리돌리
돌리돌리
••상차 견인상차 견인
••타이어 구속 견인타이어 구속 견인
••타이어 구속 견인타이어 구속 견인
OAEE066015OAEE066015
차량 견인
▶측면 에어백 장착 차량
차량 견인 시 반드시 시동을 끄고 견인하십시
오. 시동 「ON」 상태에서 차량이 기울어질 경
우, 전복으로 감지 되어 측면 에어백이 전개
될 수 있습니다.

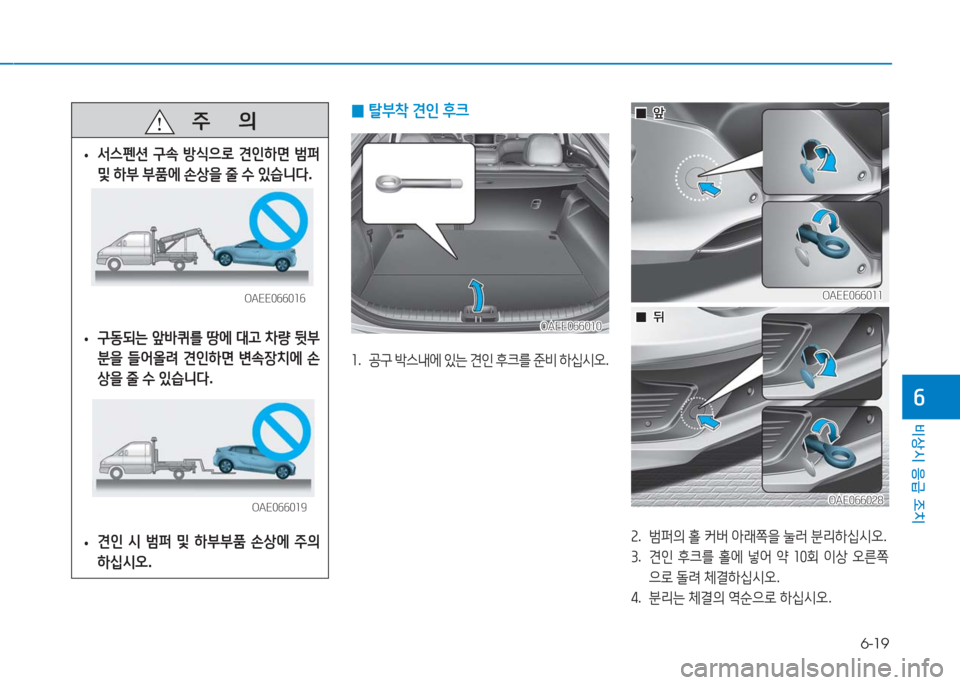

6-19
비상시 응급 조치
6
주 의
•서스펜션 구속 방식으로 견인하면 범퍼
및 하부 부품에 손상을 줄 수 있습니다.
OAEE066016OAEE066016
•구동되는 앞바퀴를 땅에 대고 차량 뒷부
분을 들어올려 견인하면 변속장치에 손
상을 줄 수 있습니다.
•견인 시 범퍼 및 하부부품 손상에 주의
하십시오.
OAE066019OAE066019
0탈부착 견인 후크
1. 공구 박스내에 있는 견인 후크를 준비 하십시오.
OAEE066010OAEE066010
2. 범퍼의 홀 커버 아래쪽을 눌러 분리하십시오.
3. 견인 후크를 홀에 넣어 약 10회 이상 오른쪽
으로 돌려 체결하십시오.
4. 분리는 체결의 역순으로 하십시오.
OAEE066011OAEE066011
OAE066028OAE066028
00앞앞
00뒤뒤

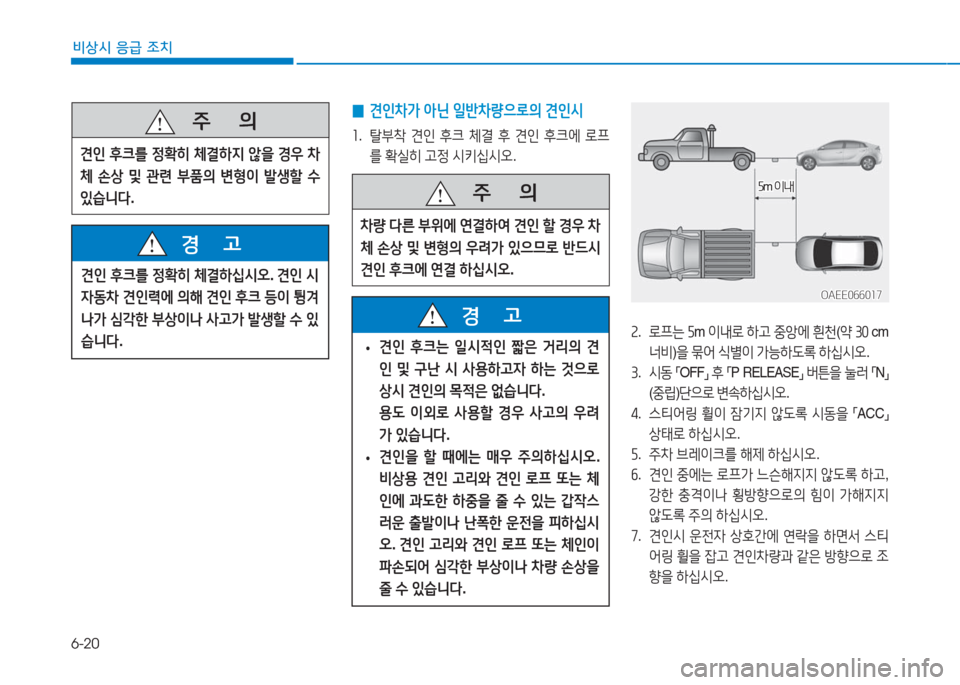

6-20
비상시 응급 조치
주 의
견인 후크를 정확히 체결하지 않을 경우 차
체 손상 및 관련 부품의 변형이 발생할 수
있습니다.
견인 후크를 정확히 체결하십시오. 견인 시
자동차 견인력에 의해 견인 후크 등이 튕겨
나가 심각한 부상이나 사고가 발생할 수 있
습니다.
경 고
0견인차가 아닌 일반차량으로의 견인시
1. 탈부착 견인 후크 체결 후 견인 후크에 로프
를 확실히 고정 시키십시오.
2. 로프는 5m 이내로 하고 중앙에 흰천(약 30 cm
너비)을 묶어 식별이 가능하도록 하십시오.
3. 시동 「OFF」 후 「P RELEASE」 버튼을 눌러 「N」
(중립)단으로 변속하십시오.
4. 스티어링 휠이 잠기지 않도록 시동을 「ACC」
상태로 하십시오.
5. 주차 브레이크를 해제 하십시오.
6. 견인 중에는 로프가 느슨해지지 않도록 하고,
강한 충격이나 횡방향으로의 힘이 가해지지
않도록 주의 하십시오.
7. 견인시 운전자 상호간에 연락을 하면서 스티
어링 휠을 잡고 견인차량과 같은 방향으로 조
향을 하십시오.
5m 이내5m 이내
OAEE066017OAEE066017
주 의
차량 다른 부위에 연결하여 견인 할 경우 차
체 손상 및 변형의 우려가 있으므로 반드시
견인 후크에 연결 하십시오.
•견인 후크는 일시적인 짧은 거리의 견
인 및 구난 시 사용하고자 하는 것으로
상시 견인의 목적은 없습니다.
용도 이외로 사용할 경우 사고의 우려
가 있습니다.
•견인을 할 때에는 매우 주의하십시오.
비상용 견인 고리와 견인 로프 또는 체
인에 과도한 하중을 줄 수 있는 갑작스
러운 출발이나 난폭한 운전을 피하십시
오. 견인 고리와 견인 로프 또는 체인이
파손되어 심각한 부상이나 차량 손상을
줄 수 있습니다.
경 고

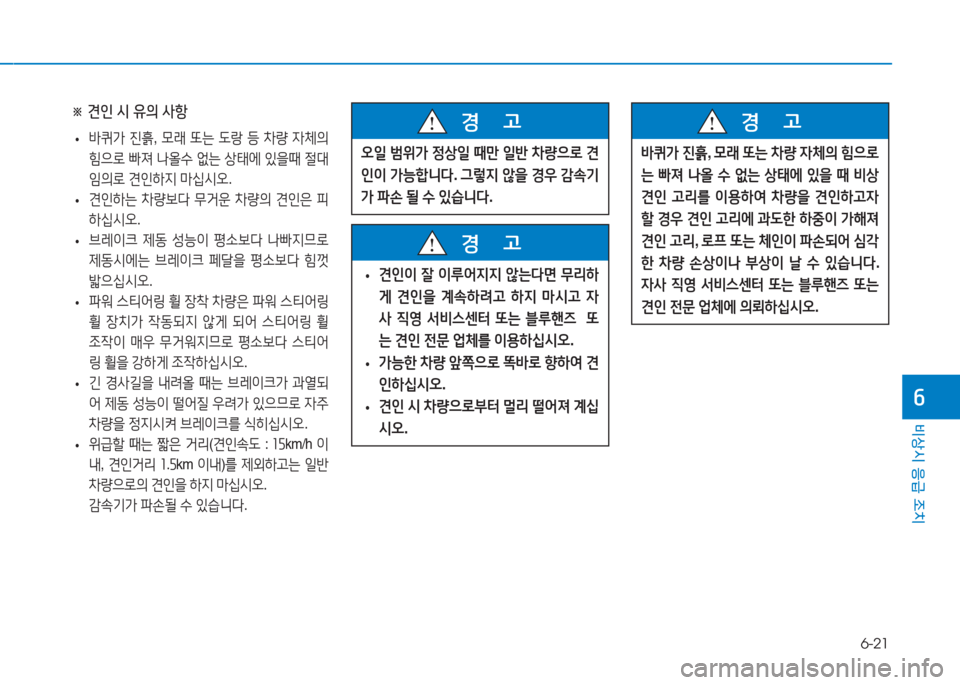

6-21
비상시 응급 조치
6
※ 견인 시 유의 사항
•바퀴가 진흙, 모래 또는 도랑 등 차량 자체의
힘으로 빠져 나올수 없는 상태에 있을때 절대
임의로 견인하지 마십시오.
•견인하는 차량보다 무거운 차량의 견인은 피
하십시오.
•브레이크 제동 성능이 평소보다 나빠지므로
제동시에는 브레이크 페달을 평소보다 힘껏
밟으십시오.
•파워 스티어링 휠 장착 차량은 파워 스티어링
휠 장치가 작동되지 않게 되어 스티어링 휠
조작이 매우 무거워지므로 평소보다 스티어
링 휠을 강하게 조작하십시오.
•긴 경사길을 내려올 때는 브레이크가 과열되
어 제동 성능이 떨어질 우려가 있으므로 자주
차량을 정지시켜 브레이크를 식히십시오.
•위급할 때는 짧은 거리(견인속도 : 15km/h 이
내, 견인거리 1.5km 이내)를 제외하고는 일반
차량으로의 견인을 하지 마십시오.
감속기가 파손될 수 있습니다.
•견인이 잘 이루어지지 않는다면 무리하
게 견인을 계속하려고 하지 마시고 자
사 직영 서비스센터 또는 블루핸즈 또
는 견인 전문 업체를 이용하십시오.
•가능한 차량 앞쪽으로 똑바로 향하여 견
인하십시오.
•견인 시 차량으로부터 멀리 떨어져 계십
시오.
경 고
오일 범위가 정상일 때만 일반 차량으로 견
인이 가능합니다. 그렇지 않을 경우 감속기
가 파손 될 수 있습니다.
경 고
바퀴가 진흙, 모래 또는 차량 자체의 힘으로
는 빠져 나올 수 없는 상태에 있을 때 비상
견인 고리를 이용하여 차량을 견인하고자
할 경우 견인 고리에 과도한 하중이 가해져
견인 고리, 로프 또는 체인이 파손되어 심각
한 차량 손상이나 부상이 날 수 있습니다.
자사 직영 서비스센터 또는 블루핸즈 또는
견인 전문 업체에 의뢰하십시오.
경 고

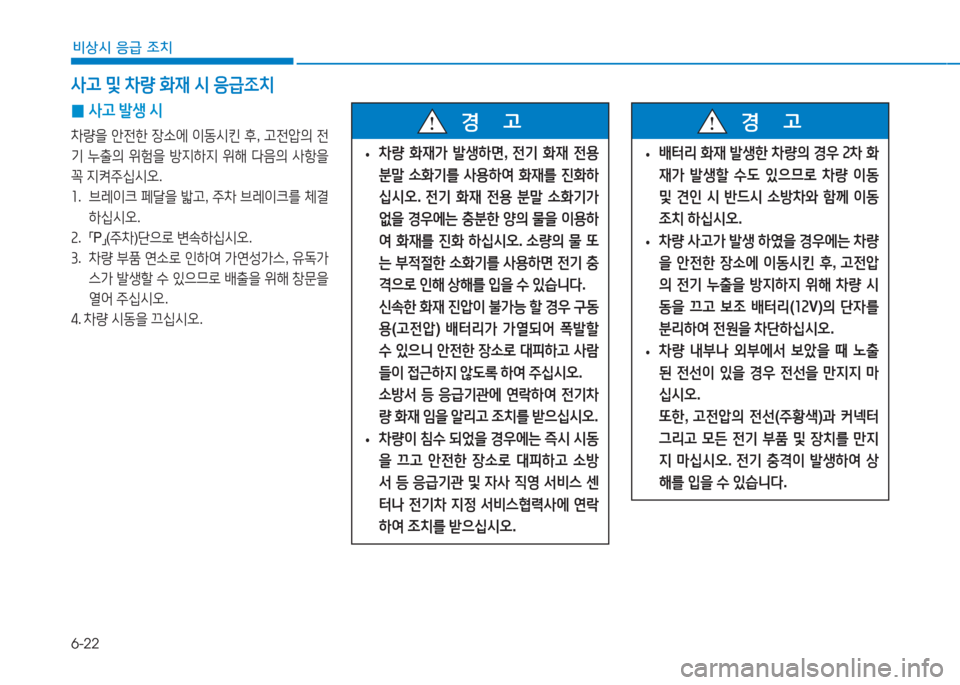

6-22
비상시 응급 조치
•차량 화재가 발생하면, 전기 화재 전용
분말 소화기를 사용하여 화재를 진화하
십시오. 전기 화재 전용 분말 소화기가
없을 경우에는 충분한 양의 물을 이용하
여 화재를 진화 하십시오. 소량의 물 또
는 부적절한 소화기를 사용하면 전기 충
격으로 인해 상해를 입을 수 있습니다.
신속한 화재 진압이 불가능 할 경우 구동
용(고전압) 배터리가 가열되어 폭발할
수 있으니 안전한 장소로 대피하고 사람
들이 접근하지 않도록 하여 주십시오.
소방서 등 응급기관에 연락하여 전기차
량 화재 임을 알리고 조치를 받으십시오.
•차량이 침수 되었을 경우에는 즉시 시동
을 끄고 안전한 장소로 대피하고 소방
서 등 응급기관 및 자사 직영 서비스 센
터나 전기차 지정 서비스협력사에 연락
하여 조치를 받으십시오.
경 고
•배터리 화재 발생한 차량의 경우 2차 화
재가 발생할 수도 있으므로 차량 이동
및 견인 시 반드시 소방차와 함께 이동
조치 하십시오.
•차량 사고가 발생 하였을 경우에는 차량
을 안전한 장소에 이동시킨 후, 고전압
의 전기 누출을 방지하지 위해 차량 시
동을 끄고 보조 배터리(12V)의 단자를
분리하여 전원을 차단하십시오.
•차량 내부나 외부에서 보았을 때 노출
된 전선이 있을 경우 전선을 만지지 마
십시오.
또한, 고전압의 전선(주황색)과 커넥터
그리고 모든 전기 부품 및 장치를 만지
지 마십시오. 전기 충격이 발생하여 상
해를 입을 수 있습니다.
경 고
사고 및 차량 화재 시 응급조치
0사고 발생 시
차량을 안전한 장소에 이동시킨 후, 고전압의 전
기 누출의 위험을 방지하지 위해 다음의 사항을
꼭 지켜주십시오.
1. 브레이크 페달을 밟고, 주차 브레이크를 체결
하십시오.
2. 「P」(주차)단으로 변속하십시오.
3. 차량 부품 연소로 인하여 가연성가스, 유독가
스가 발생할 수 있으므로 배출을 위해 창문을
열어 주십시오.
4. 차량 시동을 끄십시오.

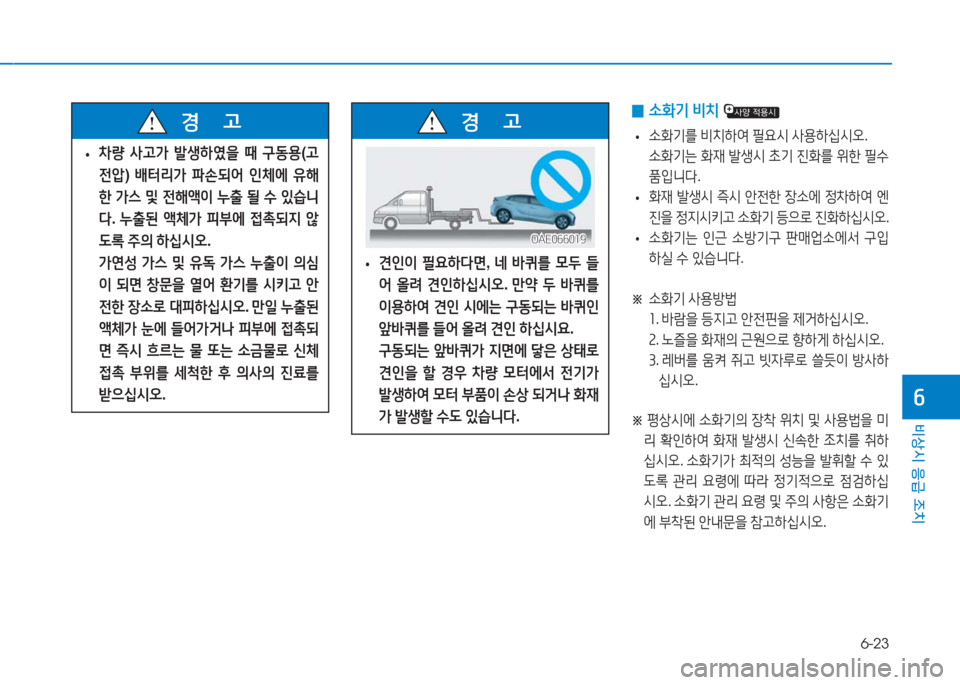

6-23
비상시 응급 조치
6
•차량 사고가 발생하였을 때 구동용(고
전압) 배터리가 파손되어 인체에 유해
한 가스 및 전해액이 누출 될 수 있습니
다. 누출된 액체가 피부에 접촉되지 않
도록 주의 하십시오.
가연성 가스 및 유독 가스 누출이 의심
이 되면 창문을 열어 환기를 시키고 안
전한 장소로 대피하십시오. 만일 누출된
액체가 눈에 들어가거나 피부에 접촉되
면 즉시 흐르는 물 또는 소금물로 신체
접촉 부위를 세척한 후 의사의 진료를
받으십시오.
경 고
•견인이 필요하다면, 네 바퀴를 모두 들
어 올려 견인하십시오. 만약 두 바퀴를
이용하여 견인 시에는 구동되는 바퀴인
앞바퀴를 들어 올려 견인 하십시요.
구동되는 앞바퀴가 지면에 닿은 상태로
견인을 할 경우 차량 모터에서 전기가
발생하여 모터 부품이 손상 되거나 화재
가 발생할 수도 있습니다.
경 고
OAE066019OAE066019
0소화기 비치
•소화기를 비치하여 필요시 사용하십시오.
소화기는 화재 발생시 초기 진화를 위한 필수
품입니다.
•화재 발생시 즉시 안전한 장소에 정차하여 엔
진을 정지시키고 소화기 등으로 진화하십시오.
•소화기는 인근 소방기구 판매업소에서 구입
하실 수 있습니다.
※ 소화기 사용방법
1. 바람을 등지고 안전핀을 제거하십시오.
2. 노즐을 화재의 근원으로 향하게 하십시오.
3. 레버를 움켜 쥐고 빗자루로 쓸듯이 방사하
십시오.
※ 평상시에 소화기의 장착 위치 및 사용법을 미
리 확인하여 화재 발생시 신속한 조치를 취하
십시오. 소화기가 최적의 성능을 발휘할 수 있
도록 관리 요령에 따라 정기적으로 점검하십
시오. 소화기 관리 요령 및 주의 사항은 소화기
에 부착된 안내문을 참고하십시오.

6-24
비상시 응급 조치
•라디오를 항상 청취하고 고속도로 안내전화
1588-2504를 이용합시다.
•커브길, 고갯길, 교량 등에는 감속운전을 하
십시오.
•차량방치 및 갓길 주차는 제설작업에 지장을
초래하니 삼가십시오.
•부득이 이석 시 연락처를 반드시 남겨 두십시오.
• 차간 안전거리를 확보하고 브레이크 사용을
자제하십시오.
• 수시로 차량 주변의 눈을 치워 배기관(머플
러)이 막히지 않도록 하십시오.
폭설 시 행동요령
※ 고속도로 콜센터 전화 및 권역별 라디오 주파수 안내
•고속도로 안내전화 : 1588-2504, 031-710-7240~5, 031-710-7251~6
•재난 시 라디오 주파수
구 분서 울 대 전 대 구 부 산 광 주 군 산 원 주 강 릉
KBS 표준97.394.7101.3103.790.596.997.198.9
MBCF4U91.997.595.388.991.599.198.994.3
표준FM95.992.596.595.993.994.392.796.3
SBS (지역민방)107.795.799.399.9101.190.1105.1106.1
교통방송95.1102.9103.994.997.3102.5105.9105.5
[NSC(국가안전보장회의) 권장 대국민 행동 요령]

1
정기 점검
모터룸의 명칭 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-3
점검 정비 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-4
운전자 의무 준수 사항 ......................................................7-4
점검 정비 시 주의 사항 .....................................................7-5
일상 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-6
정기 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-8
통상조건 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-8
가혹 조건 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-10
냉각수 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-11
냉각수량 점검 및 보충 ....................................................7-11
냉각수 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-12
브레이크 액 점검 ..............................................................7-13
브레이크 액량 점검 및 보충 .............................................7-13
감속기 오일 점검 ...............................................................7-14
와셔액 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-14
와셔액 점검 및 보충 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-14
공조 장치용 에어필터 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-15
필터의 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-15
필터의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-15
와이퍼 블레이드 점검 .........................................................7-17
블레이드의 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-17
와이퍼 블레이드 교체 방법 ..............................................7-18
보조 배터리 점검 ...............................................................7-19
배터리 관리 요령 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-19
배터리 초기화 항목 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-21
타이어 및 휠 점검 ..............................................................7-22
타이어 관리 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-22
공기압 관리 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-22
타이어의 위치 교환 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-23
휠 얼라인먼트 및 타이어 밸런스 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-23
타이어의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-23
휠의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-25
타이어 측면 표시 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-25
저편평비 타이어 ............................................................7-28
퓨즈의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-29
실내 퓨즈 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-30
모터룸 퓨즈/릴레이 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-31
퓨즈/릴레이 라벨 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-33
전구의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-36
전조등, 방향지시등, 차폭등 전구의 교체 .........................7-37
