2016 Hyundai Ioniq Electric 아이오닉 Electric - 사용 설명서 (in Korean)

1-6
안내
1. 냉각수 점검 ……………………………………7-11
2. 브레이크 액 점검 ………………………………7-13
3. 퓨즈의 교체 ……………………………………7-3
4. 12V 보조 배터리 점검 …………………… 7-19
5. 냉각수 보조탱크 캡 ……………………………7-11
6. 와셔액 점검 ……………………………………7-14
추천오일 및 용량 …………………………………8-3
(각종 오일류의 용량 및 추천사양)

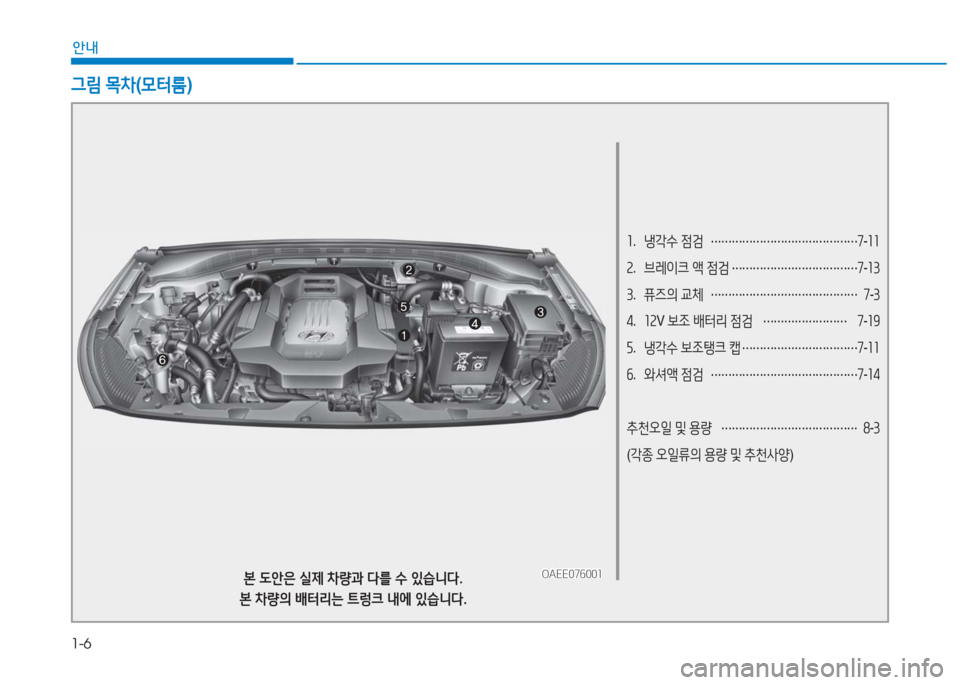

그림 목차(모터룸)
본 도안은 실제 차량과 다를 수 있습니다.
본 차량의 배터리는 트렁크 내에 있습니다.
OAEE076001OAEE076001

1

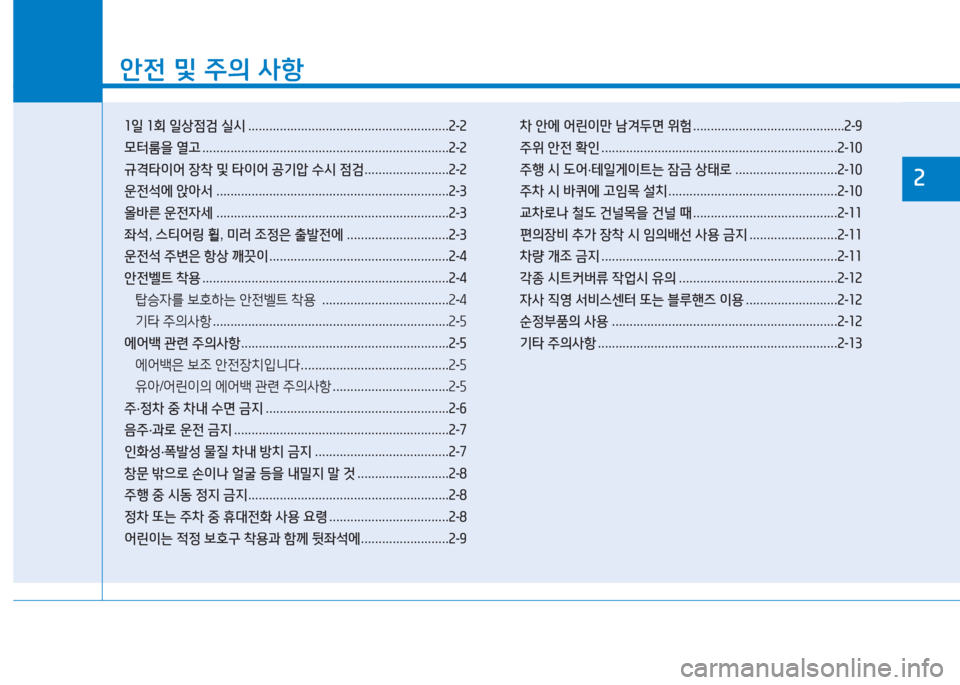

안전 및 주의 사항
1일 1회 일상점검 실시 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-2
모터룸을 열고 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-2
규격타이어 장착 및 타이어 공기압 수시 점검 ........................2-2
운전석에 앉아서 ..................................................................2-3
올바른 운전자세 ..................................................................2-3
좌석, 스티어링 휠, 미러 조정은 출발전에 .............................2-3
운전석 주변은 항상 깨끗이 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-4
안전벨트 착용 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-4
탑승자를 보호하는 안전벨트 착용 ....................................2-4
기타 주의사항 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-5
에어백 관련 주의사항 ...........................................................2-5
에어백은 보조 안전장치입니다. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-5
유아/어린이의 에어백 관련 주의사항 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-5
주·정차 중 차내 수면 금지 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-6
음주·과로 운전 금지 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-7
인화성·폭발성 물질 차내 방치 금지 ......................................2-7
창문 밖으로 손이나 얼굴 등을 내밀지 말 것 . . . . . . . . . . . . . . . . . . . . . . . . . .2-8
주행 중 시동 정지 금지 .........................................................2-8
정차 또는 주차 중 휴대전화 사용 요령 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-8
어린이는 적정 보호구 착용과 함께 뒷좌석에 .........................2-9
차 안에 어린이만 남겨두면 위험 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-9
주위 안전 확인 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-10
주행 시 도어·테일게이트는 잠금 상태로 .............................2-10
주차 시 바퀴에 고임목 설치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-10
교차로나 철도 건널목을 건널 때 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-11
편의장비 추가 장착 시 임의배선 사용 금지 . . . . . . . . . . . . . . . . . . . . . . . . .2-11
차량 개조 금지 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-11
각종 시트커버류 작업시 유의 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-12
자사 직영 서비스센터 또는 블루핸즈 이용 . . . . . . . . . . . . . . . . . . . . . . . . . .2-12
순정부품의 사용 ................................................................2-12
기타 주의사항 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-13
2

2-2
안전 및 주의 사항
1일 1회 일상점검 실시 모터룸을 열고
•1일 1회 운전 전 점검을 하십시오.
•차량 하부의 누유, 누수 등을 점검하십시오.
•모터룸을 열고 냉각수, 각종 오일의 이상 유·
무를 확인하십시오.
•일상 점검은 7장, 「일상 점검 항목」 내용을 참
고하여 점검하십시오.
•차량 외관의 이상 유무를 확인하십시오.
•브레이크 액 점검
브레이크 액 탱크 내의 브레이크 액 양이 규
정범위 내에 있는지 확인하십시오.
브레이크 액이 부족하거나 급격히 감소되었
다면 자사직영 서비스센터 또는 블루핸즈에
서 점검을 받으십시오.
•냉각수 누수 점검
라디에이터와 호스에서 냉각수가 새지 않는
지 점검하십시오.
•냉각수량 점검
전기 동력 장치가 차가울 때 냉각수 보조탱크
의 냉각수양이 최대선과 최소선 사이에 있는
지 점검하시고 부족하면 부동액과 물을 혼합
하여 보충하십시오.
•타이어는 본 차량에 적합한 규격의 타이어를
사용하시고, 바닥면과의 접지상태 확인 및 적
정 공기압을 유지하십시오.
•항상 적정 타이어 공기압을 유지하십시오.
•타이어 공기압 부족 및 고속 주행시 스탠딩
웨이브 현상으로 타이어가 순간적으로 터지
게 되면 차량 전복 등의 위험이 있으므로 장
거리 및 고속 주행 전에 반드시 공기압을 점
검·보충 하십시오.
알아두기
스탠딩 웨이브(Standing Wave) 현상 이란?
일반적으로 주행 시 타이어는 압착되었다
가 회복되는 것이 반복되는데, 공기압이 부
족한 상태로 고속 주행을 하게 되면 압착이
많이 되고 회복이 미처 덜 된 상태에서 다
시 노면과 타이어가 닿게 됩니다. 이 현상
이 계속되면 반복되는 변형으로 타이어가
단시간에 파열됩니다.
규격타이어 장착 및 타이어 공기압 수시 점검

2-3
안전 및 주의 사항
2
•계기판 점검
계기판 각종 정보의 이상 유·무 및 구동용 (고
전압) 배터리 충전량이 적정한지 점검합니다.
•페달류 점검
페달을 가볍게 밟아서 평상시 사용 때 보다
간극이 초과하거나 줄어들면 즉시 자사 직영
서비스센터 또는 블루핸즈에서 점검 및수리
를 받으십시오.
운전석에 앉아서올바른 운전자세
1JBA10031JBA1003
올바른 운전자세가 되도록 운전석과 스티어링
휠을 조절하십시오.
바람직한 운전자세는 좌석에 깊숙히 앉아 브레
이크 페달을 끝까지 밟았을 때 무릎이 약간 굽혀
지고, 손목이 스티어링 휠의 가장 먼 곳에 닿아야
합니다. 또한, 헤드레스트의 높이가 조절되는 차
량인 경우는 운전자의 귀 상단이 헤드레스트 중
심에 올 수 있도록 헤드레스트를 조절하십시오.
좌석, 스티어링 휠, 미러 조정은 출발전에
•좌석, 스티어링 휠, 미러는 출발 전에 조절하
시고 주행 시는 절대로 조작하지 마십시오.
•내·외측의 미러를 조정하여, 충분한 시야를
확보하십시오.
•높이를 조절할 수 있는 스티어링 휠은 반드시
주행 전에 신체에 알맞게 조절하십시오.
•모든 게이지 및 경고등을 확인하십시오.
•주차 브레이크를 해제하고 브레이크 경고등
이 꺼지는지 확인하십시오.
•차 주위에 사람이나 물체 등이 없는지 확인하
십시오.
•운전할 때 하이힐 등 운전하기 불편한
신발을 신지 마십시오. 가속 페달, 브레
이크 페달 등의 조작능력이 저하되어 사
고의 원인이 됩니다.
•주차 브레이크를 풀 때에는 차량이 움직
일 수 있으므로 반드시 브레이크 페달
을 확실히 밟으십시오.
경 고

2-4
안전 및 주의 사항
0 탑승자를 보호하는 안전벨트 착용
모든 좌석의 탑승자들은 가까운 거리라도 주행
전에 반드시 안전벨트를 착용하십시오.
1. 탑승자가 기대거나 구부리지 않고 좌석에 깊
게 걸쳐 앉아, 등을 등받이에 기대어 똑바로
앉은 상태여야 합니다.
2. 안전벨트의 어깨띠 부분은 가슴 부위를 지나
도록 해야 합니다.
3. 안전벨트가 꼬이거나 짓눌린 상태에서 주행
하지 마십시오.
4. 안전벨트의 골반띠 부분이 부드럽게 골반 부
분을 지나도록 해야 합니다.
5. 안전벨트를 버클에 ‘찰칵’ 소리가 날 때까지
확실하게 밀어 넣으십시오.
탑승자 전원 안전벨트를 착용하십시오.
• 3점식 안전벨트를 착용할 수 없는 어린이의
경우는 안전벨트를 직접 사용하지 말고 뒷좌
석에 어린이 전용 보조시트에 앉히십시오.
•주행 중 어린이를 무릎에 앉히거나 팔로 안고
있지 마십시오. 경미한 충돌 사고라 할지라도
어린이를 놓칠 수 있습니다.
• 임신 중의 여성이나 환자는 급정차, 충돌 사
고 등의 경우 복부 등에 강한 힘을 받을 수 있
으므로 의사와 상의하여 사용하십시오.
1O-BELT021O-BELT02
안전벨트 착용운전석 주변은 항상 깨끗이
•운전석 주변은 항상 깨끗하게 유지하십시오.
빈 깡통 등이 페달 밑으로 굴러 들어갈 경우 페
달 조작이 불가능하게 되어 매우 위험합니다.
•바닥 매트는 페달의 움직임을 방해하지 않는
것으로 너무 두껍지 않으면서 바닥에 고정되
는 제품이어야 합니다.
•실내에는 화물을 좌석높이 이상으로 적재하
지 마십시오.
ODH023003ODH023003O-BELT03-1O-BELT03-1

2-5
안전 및 주의 사항
2
0 기타 주의사항
1. 벨트의 어깨띠를 팔 밑으로 하거나 등뒤로 하
지 마십시오.
2. 안전벨트의 어깨띠가 목이나 얼굴을 지나지
않도록 하십시오.
3. 벨트 하나로 한번에 두 사람 이상이 함께 착
용하지 마십시오.
4. 안전벨트를 착용한 상태로 좌석 등받이를 뒤
로 눕히면 만일의 경우, 안전벨트 아래로 신
체가 빠져나와 안전벨트에 목이 걸리거나 심
각한 부상을 입을 수 있습니다.
ODH023004ODH023004
에어백 관련 주의사항
0에어백은 보조 안전장치입니다.
에어백은 안전벨트에 의한 충격보호기능을 보조
하기 위해 개발된 보조안전장치의 하나입니다.
에어백이 장착된 차량일지라도 반드시 안전벨트
를 착용해야 충돌이 발생한 경우 에어백이 제공
하는 최대 효과를 얻을 수 있으며, 안전벨트를 착
용하지 않으면 충돌이 발생한 경우 실명, 상해,
사망 등의 신체적 불이익을 입을 수 있습니다.
에어백이 작동될 때는 탑승자의 상체와 에어백
과의 거리가 멀수록 안전하기 때문에 차량운전
전 운전자나 승객은 가능한 한 좌석을 뒤로 이동
시켜 앉으십시오.
0유아/어린이의 에어백 관련 주의사항
OHM028008OHM028008ODH026030ODH026030
ODH026031ODH026031

2-6
안전 및 주의 사항
▶차량운전 상태에서 탑승한 아이들을 안전
하게 보호하기 위해서는 아래의 사항을 지
키십시오.
•아이들은 항상 뒷좌석에 앉히십시오.
동승석 에어백이 장착된 차량은 동승석에 유
아용 보호장치를 설치하지 마십시오. 특히 차
량 진행방향의 반대방향으로 설치 시 에어백
작동에 의해 심하게 다치거나 사망할 수 있습
니다. (그림 참조)
• 약 10-15세 정도(신장에 따라 다름)의 어
린이를 동승석에 앉혀야 할 경우 반드시
안전벨트를 착용시키고 가능한 한 좌석을
뒤쪽으로 밀어 에어백과 거리를 멀리하도
록 하십시오.
아이를 안고 타지 마십시오.
특히 에어백이 장착된 차량에서 동승석
탑승시 아이를 안고 탑승하면 더욱 위험
합니다.
• 유아 탑승 시에는 반드시 뒷좌석에 유아
용 보호장치를 장착하여 앉히십시오.
주·정차 중 차내 수면 금지
ODH023005ODH023005
어린이나 유아 및 임산부, 노약자는 동승석
에어백이 장착된 차량의 동승석에는 절대
앉히지 마십시오. 또한 유아용 보조시트도
장착하여 운전하지 마십시오. 사고시 에어
백 팽창충격으로 안면부상 및 사망사고가
날 수 있습니다.
경 고
장시간 주·정차할 때에는 반드시 시동을 끄
십시오.
무의식 중 변속버튼을 누르거나 가속 페달
을 밟아 예기치 못한 사고가 발생할 수도
있습니다.
질식사의 위험이 있으므로 장시간 주차 및
정차 중에 창문을 닫은 채로 차 안에 계시
거나 수면을 취하지 마십시오. 특히 시동을
걸고 에어컨이나 히터를 켠 상태로 밀폐된
차 안에 오래 있을 경우 질식사의 위험성이
매우 높아집니다.
경 고

2-7
안전 및 주의 사항
2
음주·과로 운전 금지
휴식을 취하지 않고 계속 운전하면 졸음이 오게
되어 사고가 날 수 있습니다.
장시간 운전 할 경우에는 안전을 위해 최소한 2
시간마다 휴식을 취하십시오.
ODH023006ODH023006
•가연성 물질을 싣지 마십시오.
•여름철과 같이 차안의 온도가 급상승하는 경
우에는 밀폐된 차안에 가스라이터 등 인화성·
폭발성 물질을 두지 마십시오. 폭발할 수 있
습니다.
인화성·폭발성 물질 차내 방치 금지
OAEE026002OAEE026002
• 음주 운전은 절대로 하지 마십시오.
음주는 운전자의 판단, 시력과 근육 조
절을 저하시키고, 소량일지라도 운전자
의 반사신경, 인식, 판단에 영향을 미칩
니다. 그렇기 때문에, 운전자 뿐만 아니
라 승객, 상대차량 탑승자의 생명을 위
협할 수 있습니다.
• 약물을 복용하고 운전하는 것은 복용한
약물의 종류와 양에 따라 음주운전 보다
도 위험할 수 있으므로 약물 복용 후에
는 차량을 운전하지 마십시오.
경 고
