6-23
비상시 응급 조치
6

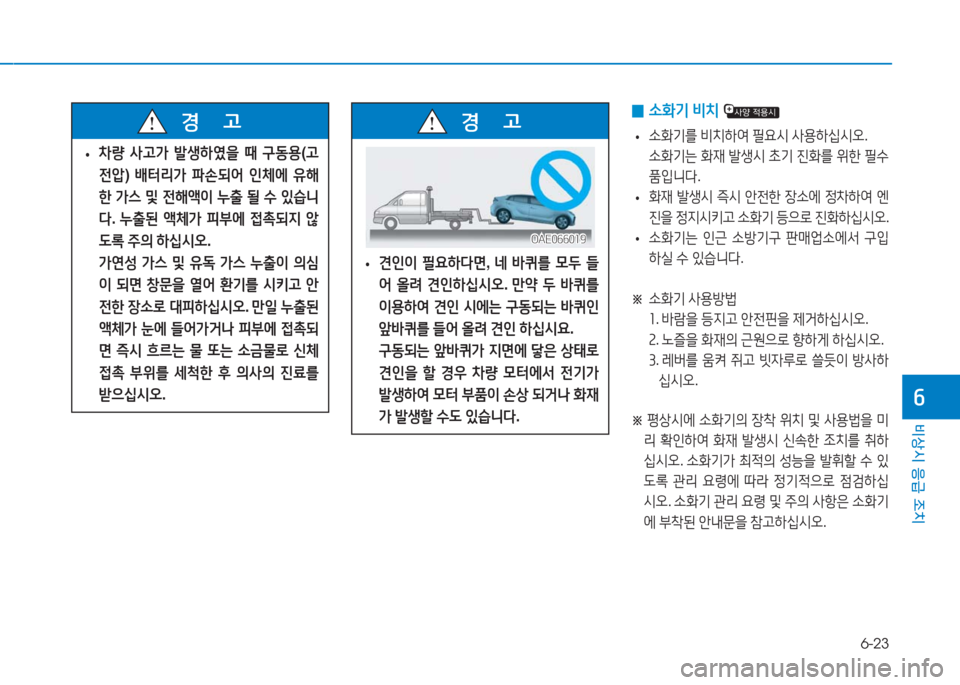

•차량 사고가 발생하였을 때 구동용(고
전압) 배터리가 파손되어 인체에 유해
한 가스 및 전해액이 누출 될 수 있습니
다. 누출된 액체가 피부에 접촉되지 않
도록 주의 하십시오.
가연성 가스 및 유독 가스 누출이 의심
이 되면 창문을 열어 환기를 시키고 안
전한 장소로 대피하십시오. 만일 누출된
액체가 눈에 들어가거나 피부에 접촉되
면 즉시 흐르는 물 또는 소금물로 신체
접촉 부위를 세척한 후 의사의 진료를
받으십시오.
경 고
•견인이 필요하다면, 네 바퀴를 모두 들
어 올려 견인하십시오. 만약 두 바퀴를
이용하여 견인 시에는 구동되는 바퀴인
앞바퀴를 들어 올려 견인 하십시요.
구동되는 앞바퀴가 지면에 닿은 상태로
견인을 할 경우 차량 모터에서 전기가
발생하여 모터 부품이 손상 되거나 화재
가 발생할 수도 있습니다.
경 고
OAE066019OAE066019
0소화기 비치
•소화기를 비치하여 필요시 사용하십시오.
소화기는 화재 발생시 초기 진화를 위한 필수
품입니다.
•화재 발생시 즉시 안전한 장소에 정차하여 엔
진을 정지시키고 소화기 등으로 진화하십시오.
•소화기는 인근 소방기구 판매업소에서 구입
하실 수 있습니다.
※ 소화기 사용방법
1. 바람을 등지고 안전핀을 제거하십시오.
2. 노즐을 화재의 근원으로 향하게 하십시오.
3. 레버를 움켜 쥐고 빗자루로 쓸듯이 방사하
십시오.
※ 평상시에 소화기의 장착 위치 및 사용법을 미
리 확인하여 화재 발생시 신속한 조치를 취하
십시오. 소화기가 최적의 성능을 발휘할 수 있
도록 관리 요령에 따라 정기적으로 점검하십
시오. 소화기 관리 요령 및 주의 사항은 소화기
에 부착된 안내문을 참고하십시오.

6-24
비상시 응급 조치

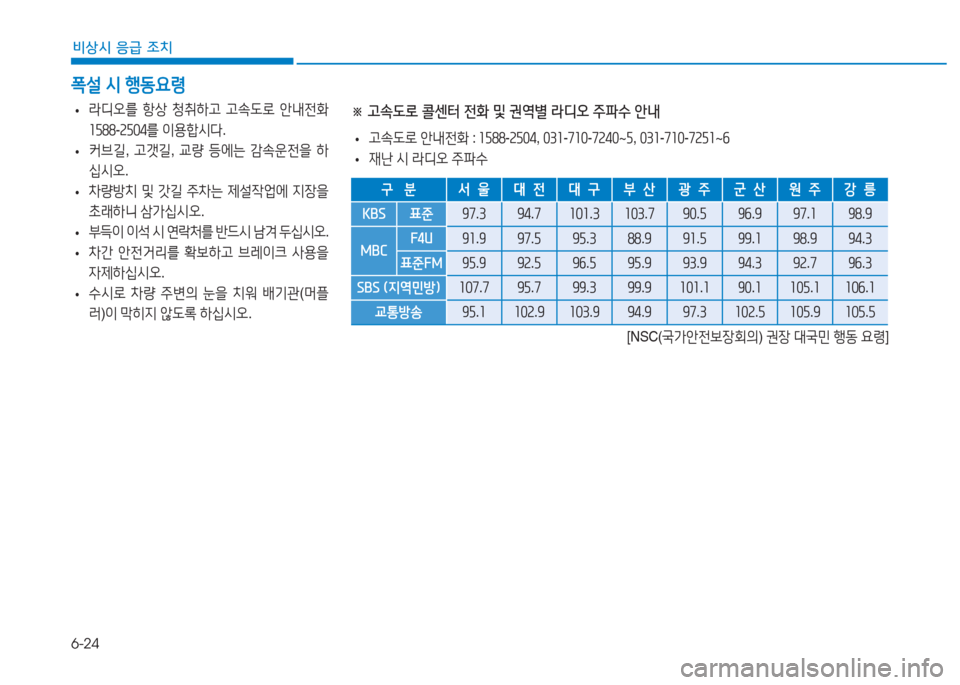

•라디오를 항상 청취하고 고속도로 안내전화
1588-2504를 이용합시다.
•커브길, 고갯길, 교량 등에는 감속운전을 하
십시오.
•차량방치 및 갓길 주차는 제설작업에 지장을
초래하니 삼가십시오.
•부득이 이석 시 연락처를 반드시 남겨 두십시오.
• 차간 안전거리를 확보하고 브레이크 사용을
자제하십시오.
• 수시로 차량 주변의 눈을 치워 배기관(머플
러)이 막히지 않도록 하십시오.
폭설 시 행동요령
※ 고속도로 콜센터 전화 및 권역별 라디오 주파수 안내
•고속도로 안내전화 : 1588-2504, 031-710-7240~5, 031-710-7251~6
•재난 시 라디오 주파수
구 분서 울 대 전 대 구 부 산 광 주 군 산 원 주 강 릉
KBS 표준97.394.7101.3103.790.596.997.198.9
MBCF4U91.997.595.388.991.599.198.994.3
표준FM95.992.596.595.993.994.392.796.3
SBS (지역민방)107.795.799.399.9101.190.1105.1106.1
교통방송95.1102.9103.994.997.3102.5105.9105.5
[NSC(국가안전보장회의) 권장 대국민 행동 요령]

1

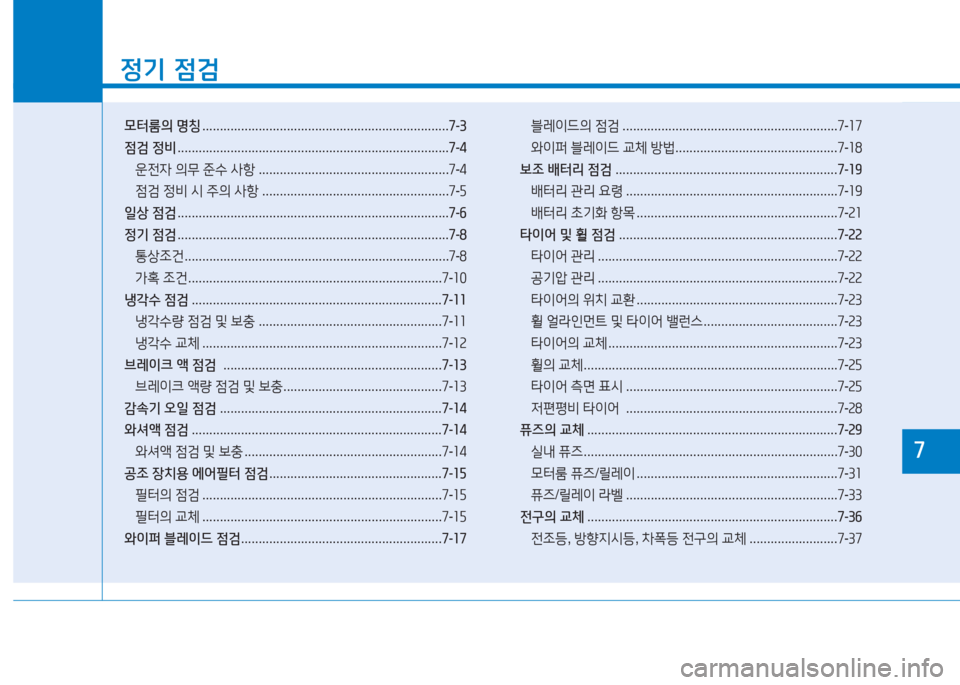

정기 점검
모터룸의 명칭 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-3
점검 정비 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-4
운전자 의무 준수 사항 ......................................................7-4
점검 정비 시 주의 사항 .....................................................7-5
일상 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-6
정기 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-8
통상조건 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-8
가혹 조건 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-10
냉각수 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-11
냉각수량 점검 및 보충 ....................................................7-11
냉각수 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-12
브레이크 액 점검 ..............................................................7-13
브레이크 액량 점검 및 보충 .............................................7-13
감속기 오일 점검 ...............................................................7-14
와셔액 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-14
와셔액 점검 및 보충 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-14
공조 장치용 에어필터 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-15
필터의 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-15
필터의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-15
와이퍼 블레이드 점검 .........................................................7-17
블레이드의 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-17
와이퍼 블레이드 교체 방법 ..............................................7-18
보조 배터리 점검 ...............................................................7-19
배터리 관리 요령 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-19
배터리 초기화 항목 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-21
타이어 및 휠 점검 ..............................................................7-22
타이어 관리 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-22
공기압 관리 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-22
타이어의 위치 교환 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-23
휠 얼라인먼트 및 타이어 밸런스 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-23
타이어의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-23
휠의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-25
타이어 측면 표시 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-25
저편평비 타이어 ............................................................7-28
퓨즈의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-29
실내 퓨즈 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-30
모터룸 퓨즈/릴레이 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-31
퓨즈/릴레이 라벨 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-33
전구의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-36
전조등, 방향지시등, 차폭등 전구의 교체 .........................7-37
7

정기 점검

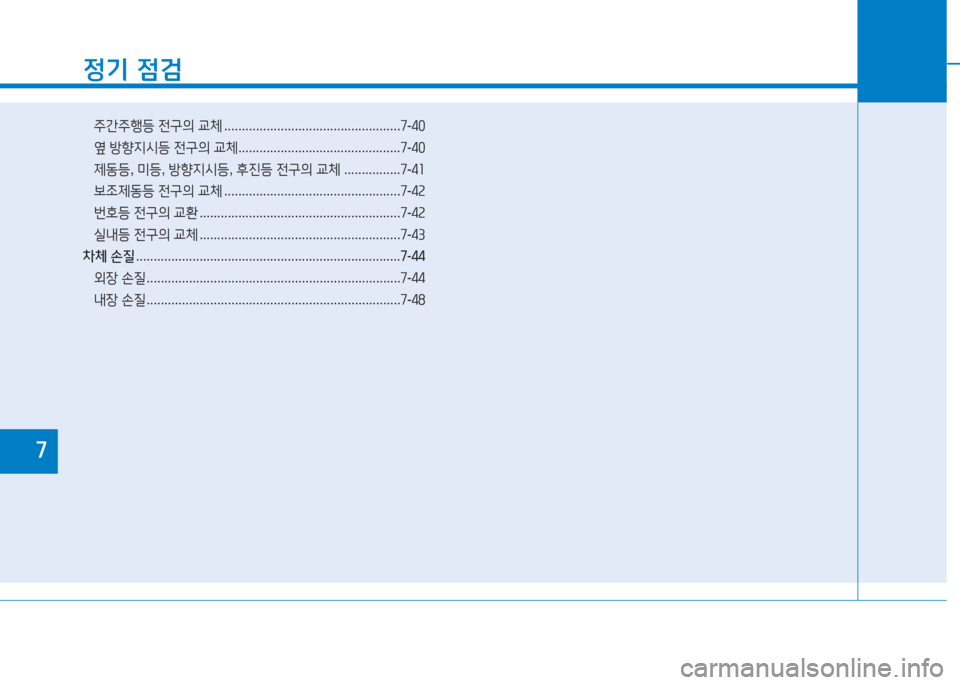

주간주행등 전구의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-40
옆 방향지시등 전구의 교체 ..............................................7-40
제동등, 미등, 방향지시등, 후진등 전구의 교체 ................7-41
보조제동등 전구의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-42
번호등 전구의 교환 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-42
실내등 전구의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-43
차체 손질 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-44
외장 손질 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-44
내장 손질 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-48
7

7-3
정기 점검
7

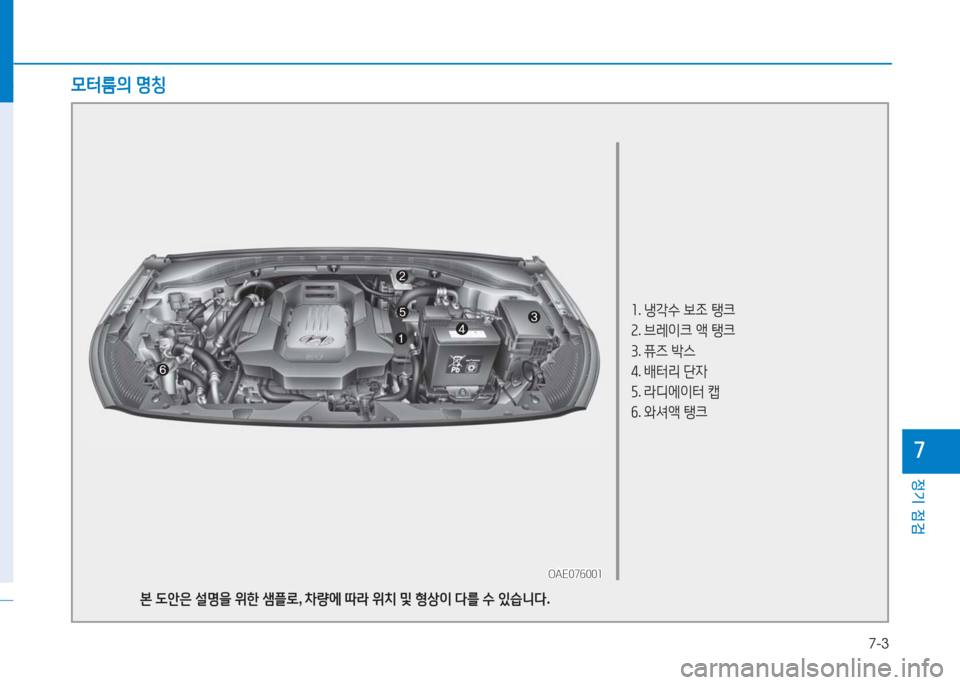

1. 냉각수 보조 탱크
2. 브레이크 액 탱크
3. 퓨즈 박스
4. 배터리 단자
5. 라디에이터 캡
6. 와셔액 탱크
OAE076001OAE076001
모터룸의 명칭
본 도안은 설명을 위한 샘플로, 차량에 따라 위치 및 형상이 다를 수 있습니다.

7-4
정기 점검

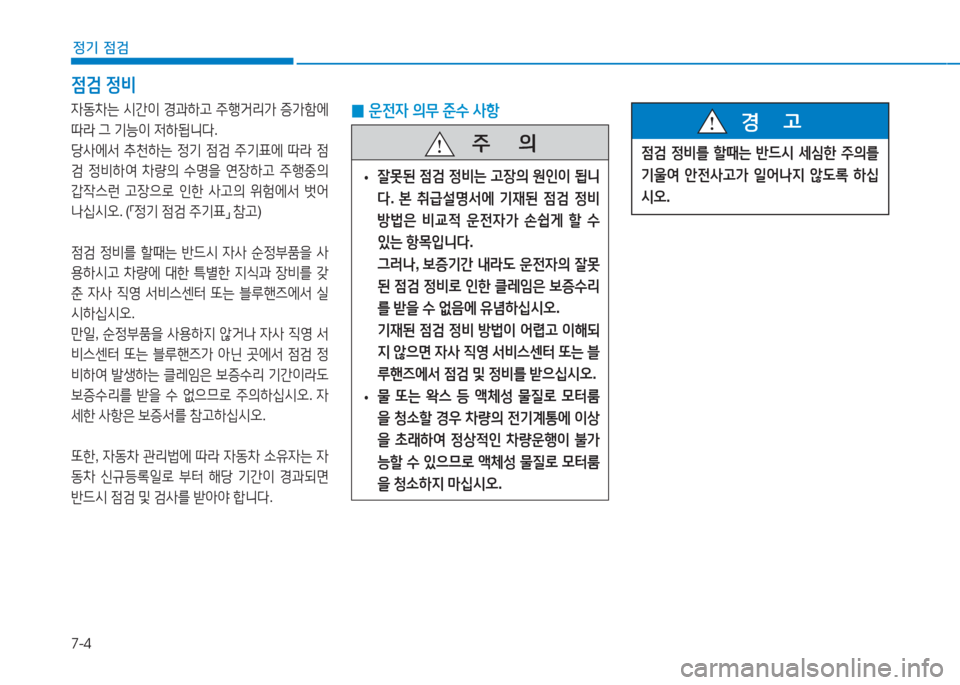

자동차는 시간이 경과하고 주행거리가 증가함에
따라 그 기능이 저하됩니다.
당사에서 추천하는 정기 점검 주기표에 따라 점
검 정비하여 차량의 수명을 연장하고 주행중의
갑작스런 고장으로 인한 사고의 위험에서 벗어
나십시오. (「정기 점검 주기표」 참고)
점검 정비를 할때는 반드시 자사 순정부품을 사
용하시고 차량에 대한 특별한 지식과 장비를 갖
춘 자사 직영 서비스센터 또는 블루핸즈에서 실
시하십시오.
만일, 순정부품을 사용하지 않거나 자사 직영 서
비스센터 또는 블루핸즈가 아닌 곳에서 점검 정
비하여 발생하는 클레임은 보증수리 기간이라도
보증수리를 받을 수 없으므로 주의하십시오. 자
세한 사항은 보증서를 참고하십시오.
또한, 자동차 관리법에 따라 자동차 소유자는 자
동차 신규등록일로 부터 해당 기간이 경과되면
반드시 점검 및 검사를 받아야 합니다.
0운전자 의무 준수 사항
점검 정비
주 의
•잘못된 점검 정비는 고장의 원인이 됩니
다. 본 취급설명서에 기재된 점검 정비
방법은 비교적 운전자가 손쉽게 할 수
있는 항목입니다.
그러나, 보증기간 내라도 운전자의 잘못
된 점검 정비로 인한 클레임은 보증수리
를 받을 수 없음에 유념하십시오.
기재된 점검 정비 방법이 어렵고 이해되
지 않으면 자사 직영 서비스센터 또는 블
루핸즈에서 점검 및 정비를 받으십시오.
•물 또는 왁스 등 액체성 물질로 모터룸
을 청소할 경우 차량의 전기계통에 이상
을 초래하여 정상적인 차량운행이 불가
능할 수 있으므로 액체성 물질로 모터룸
을 청소하지 마십시오.
점검 정비를 할때는 반드시 세심한 주의를
기울여 안전사고가 일어나지 않도록 하십
시오.
경 고

7-5
정기 점검
7

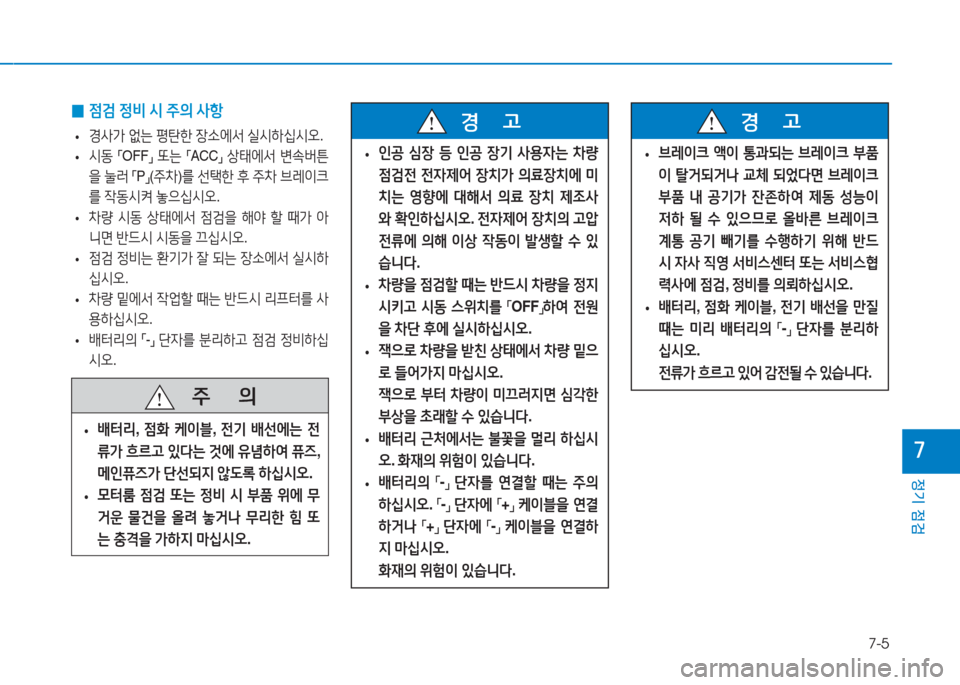

0점검 정비 시 주의 사항
•경사가 없는 평탄한 장소에서 실시하십시오.
•시동 「OFF」 또는 「ACC」 상태에서 변속버튼
을 눌러 「P」(주차)를 선택한 후 주차 브레이크
를 작동시켜 놓으십시오.
•차량 시동 상태에서 점검을 해야 할 때가 아
니면 반드시 시동을 끄십시오.
•점검 정비는 환기가 잘 되는 장소에서 실시하
십시오.
•차량 밑에서 작업할 때는 반드시 리프터를 사
용하십시오.
•배터리의 「-」 단자를 분리하고 점검 정비하십
시오.
주 의
•배터리, 점화 케이블, 전기 배선에는 전
류가 흐르고 있다는 것에 유념하여 퓨즈,
메인퓨즈가 단선되지 않도록 하십시오.
•모터룸 점검 또는 정비 시 부품 위에 무
거운 물건을 올려 놓거나 무리한 힘 또
는 충격을 가하지 마십시오.
•인공 심장 등 인공 장기 사용자는 차량
점검전 전자제어 장치가 의료장치에 미
치는 영향에 대해서 의료 장치 제조사
와 확인하십시오. 전자제어 장치의 고압
전류에 의해 이상 작동이 발생할 수 있
습니다.
•차량을 점검할 때는 반드시 차량을 정지
시키고 시동 스위치를 「OFF」하여 전원
을 차단 후에 실시하십시오.
•잭으로 차량을 받친 상태에서 차량 밑으
로 들어가지 마십시오.
잭으로 부터 차량이 미끄러지면 심각한
부상을 초래할 수 있습니다.
•배터리 근처에서는 불꽃을 멀리 하십시
오. 화재의 위험이 있습니다.
•배터리의 「-」 단자를 연결할 때는 주의
하십시오. 「-」 단자에 「+」 케이블을 연결
하거나 「+」 단자에 「-」 케이블을 연결하
지 마십시오.
화재의 위험이 있습니다.
경 고
•브레이크 액이 통과되는 브레이크 부품
이 탈거되거나 교체 되었다면 브레이크
부품 내 공기가 잔존하여 제동 성능이
저하 될 수 있으므로 올바른 브레이크
계통 공기 빼기를 수행하기 위해 반드
시 자사 직영 서비스센터 또는 서비스협
력사에 점검, 정비를 의뢰하십시오.
•배터리, 점화 케이블, 전기 배선을 만질
때는 미리 배터리의 「-」 단자를 분리하
십시오.
전류가 흐르고 있어 감전될 수 있습니다.
경 고

7-6
정기 점검

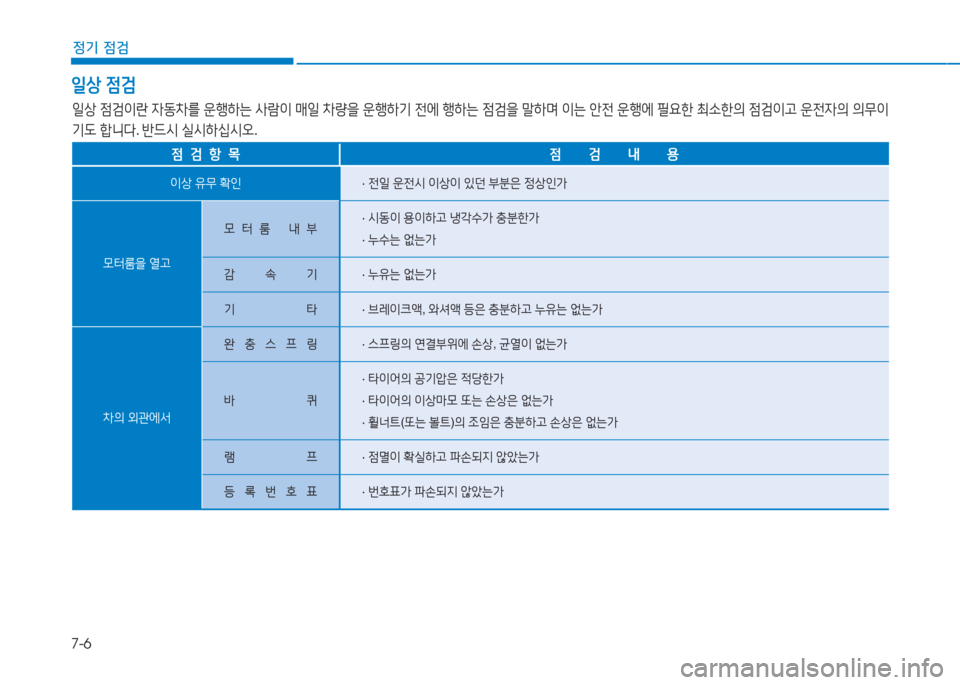

일상 점검
일상 점검이란 자동차를 운행하는 사람이 매일 차량을 운행하기 전에 행하는 점검을 말하며 이는 안전 운행에 필요한 최소한의 점검이고 운전자의 의무이
기도 합니다. 반드시 실시하십시오.
점검항목점검내용
이상 유무 확인· 전일 운전시 이상이 있던 부분은 정상인가
모터룸을 열고
모터룸 내부· 시동이 용이하고 냉각수가 충분한가
· 누수는 없는가
감 속 기· 누유는 없는가
기 타· 브레이크액, 와셔액 등은 충분하고 누유는 없는가
차의 외관에서
완 충 스 프 링· 스프링의 연결부위에 손상, 균열이 없는가
바 퀴
· 타이어의 공기압은 적당한가
· 타이어의 이상마모 또는 손상은 없는가
· 휠너트(또는 볼트)의 조임은 충분하고 손상은 없는가
램 프· 점멸이 확실하고 파손되지 않았는가
등 록 번 호 표· 번호표가 파손되지 않았는가
