2016 Hyundai Ioniq Electric 아이오닉 Electric - 사용 설명서 (in Korean)

6-15
비상시 응급 조치
6
7. 케이블과 커넥터(3)를 이용하여 다용도 소
켓에 연결하십시오.
8. 차량 시동을 켜십시오.
9. 실런트 주입을 위해 컴프레서 스위치를 「I」
눌러 약 5~7분 정도 작동하여 적정 타이
어 공기압(8장, 「타이어 및 휠」이나 운전석
B 필라에 부착된 「타이어 표준 공기압 라
벨」참고)이 되도록 실런트를 주입하십시
오. 타이어 공기압은 나중에 다시 확인 및
재조정 하십시오.
OAEE066008OAEE066008
타이어 공기압이 29psi(200kPa)이하일 경
우 차량을 주행하지 마십시오. 타이어의 결
함에 의해 사고가 발생할 수 있습니다.
경 고
10. 컴프레서를 「OFF」 하십시오.
11. 실런트 보틀 커넥트와 타이어 밸브로부터
호스를 분리하십시오.
사용 후 타이어 리페어 킷을 차내 제자리에
두십시오.
장비 과열 및 손상을 일으킬 수 있으니 컴
프레서를 10분이상 작동하지 마십시오.
경 고
봉합제 분배
타이어에 봉합제가 평평하게 분배되기 위해
봉합제 주입 후 즉시 7~10km 또는 10분 정도
운행하십시오.
1. 실런트를 타이어에 주입 후 차량을 주행하
면 타이어 내부에 실런트가 도포됩니다.
2. 차량 주행 중 진동에 의해 실런트가 펑크
부위에 도포됩니다.
3. 실런트는 진동 및 미세한 타이어의 발열에
의해 펑크부위를 막아 타이어 공기압을
유지합니다.
OLMF064106OLMF064106

6-16
비상시 응급 조치
주 의
차량 속도를 80km/h이상 초과하지 말고 가
능한 20km/h이하로도 운전하지 않도록 하
십시오. 운전 중 이상 진동이나 거친 주행
혹은 소음이 발생할 경우 속도를 줄이고 주
의하여 안전한 곳에 주차한 후 자사 서비스
를 이용하거나 견인하도록 하십시오.
타이어 압력 조절
1. 봉합제 주입 후 약 7~10km 또는 10분 정
도 운행 후 안전한 장소에 주차하십시오.
2. 컴프레서와 타이어 연결 호스(9)를 타이어
밸브에 바로 연결하십시오.
3. 케이블과 커넥터를 이용해 컴프레서와 차
량 파워 아웃렛을 연결하십시오.
4. 타이어 공기압을 규정 공기압(8장, 「타이
어 및 휠」이나 운전석 B 필라에 부착된
「타이어 표준 공기압 라벨」참고)으로 조정
하십시오.
시동 스위치 「ON」 상태에서 아래와 같이
진행하십시오.
OAEE066009OAEE066009
- 타이어 공기압 높이기 : 컴프레서 전원
「ON」, 포지션 「I」로 하여 공기압을 규정 공
기압으로 조정하십시오.
- 타이어 공기압 줄이기 : 타이어 압력 조절
스크류 캡(8)를 돌려 적정 타이어 공기압
으로 조정하십시오.
- 현재의 타이어 공기압을 알아보기 위해서
잠시 컴프레서 스위치를 「OFF」 하십시오.
주 의
공기압이 일정하게 유지되지 않을 경우 봉
합제 배분 후의 운행 조건과 같은 상태로 한
번 더 운전하십시오. 이 후 다시 타이어 압
력 조절 과정을 진행하십시오.
타이어 리페어 킷은 6mm 이상의 타이어
손상에서는 유용하지 않습니다. 이 경우 자
사 직영 서비스센터를 이용하십시오.
타이어 공기압은 규정 공기압(8장, 「타이어
및 휠」이나 운전석 B 필라에 부착된 「타이
어 표준 공기압 라벨」참고)이 되어야 합니
다. 그렇지 않을 경우 운전을 멈추고 자사
서비스를 이용하거나 견인하십시오.
경 고

6-17
비상시 응급 조치
6
●타이어 리페어 킷의 안전한 사용법
• 도로를 피해 안전한 곳에서 타이어 리페어
킷을 사용하십시오. 도로 안전을 위해 다른
사람이 알 수 있도록 고장 자동차 정지표지
판(안전삼각대)을 설치 하십시오.
•견고하고 평탄한 곳에서 사용하고 차량이
움직이지 않도록 유의하십시오. 주차 브레
이크를 작동시키십시오.
• 타이어 리페어 킷을 항상 지정 차량에만 사
용하고 자전거와 오토바이 혹은 다른 타입
의 타이어에는 사용하지 마십시오.
• 못이나 나사 등이 타이어에 박혔을 경우 분
리 시 타이어 안으로 들어갈 수 있으니 그
대로 두십시오.
• 타이어 리페어 킷을 사용하기전 봉합제 위
의 설명서를 반드시 숙지 하십시오.
•시동 상태에서 사용하십시오. 그렇지 않으
면 컴프레서 작동 시 차량 배터리 전원 사
용으로 배터리가 방전될 수 있습니다.
• 타이어 리페어 킷 사용 중 타이어 리페어 킷
만 놓아둔 채 떠나지 마십시오.
• 컴프레서를 최대 10분이상 작동하지 마십
시오. 과열될 수 있습니다.
•주변 기온이 -30°C이하일 때는 사용하지 마
십시오.
• 봉합제는 표기되어 있는 유효기간 이후에
는 사용하지 마십시오. 별도 구입 후 사용
하십시오.
•어린이를 피해 보관하십시오.
주 의
비순정 타이어 리페어 킷(실런트(봉합제)포
함)을 사용하지 마십시오. 비순정 실런트
(봉합제)가 타이어 공기압 감지센서 고장을
유발할 수 있습니다.
주 의
실런트(봉합제)를 사용하여 펑크난 타이어
를 수리 했을 시, 타이어 공기압 감지 센서
와 휠에 묻은 실런트(봉합제)를 제거해야
합니다. 실런트(봉합제)를 제거하지 않으면
TPMS 경고등이 켜질 수 있습니다. 자사 직
영 서비스센터 또는 블루핸즈에서 점검 및
정비를 받으십시오.

6-18
비상시 응급 조치
●테크니컬 데이터
시스템 전압 : DC 12 V
작동 전압 : DC 10 - 15 V
암페어수 등급 : max. 10A±1A
사용적합한 온도 : -30 ~ +70°C
최대 작동 압력 : 6 bar (87 psi)
크기
압축기 : 161 x 150 x 55.8 mm
실런트 병 : Ø 85 x 81 mm
압축기 용량 : 735g ± 25g
실런트 용량 : 200 ml
봉합제와 예비 부품은 자사 직영 서비스센터
를 통해 이용할 수 있습니다. 사용 후 폐기시
에는 적절하게 처리하십시오.(봉합제 빈 통
은 가정에서 처리할수 있고 봉합제 잔여물은
서비스 센터를 이용하십시오.)

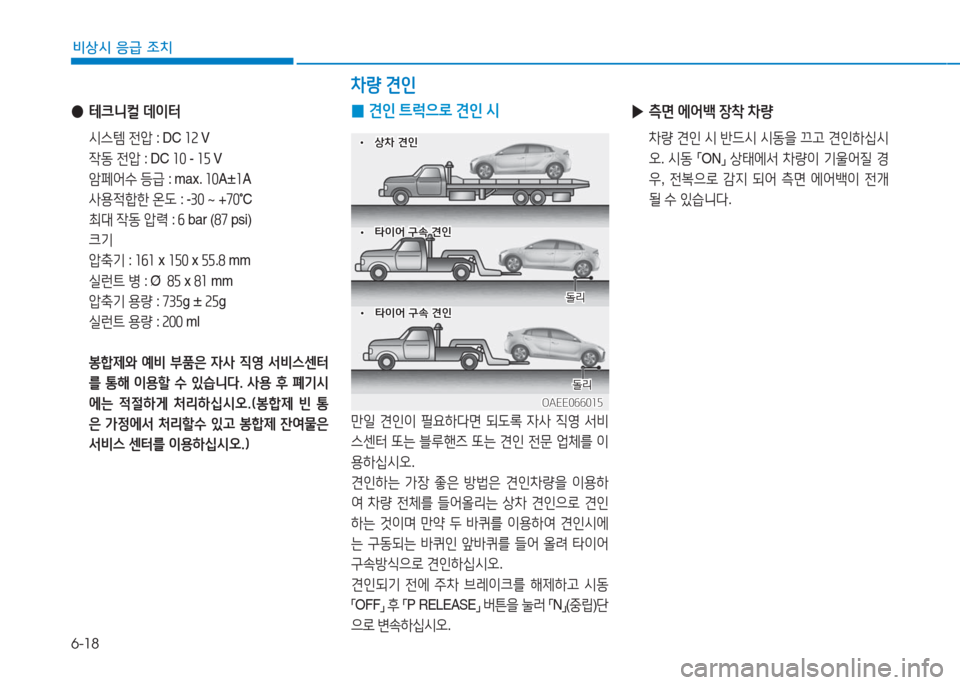

0견인 트럭으로 견인 시
만일 견인이 필요하다면 되도록 자사 직영 서비
스센터 또는 블루핸즈 또는 견인 전문 업체를 이
용하십시오.
견인하는 가장 좋은 방법은 견인차량을 이용하
여 차량 전체를 들어올리는 상차 견인으로 견인
하는 것이며 만약 두 바퀴를 이용하여 견인시에
는 구동되는 바퀴인 앞바퀴를 들어 올려 타이어
구속방식으로 견인하십시오.
견인되기 전에 주차 브레이크를 해제하고 시동
「OFF」 후 「P RELEASE」 버튼을 눌러 「N」(중립)단
으로 변속하십시오.
돌리돌리
돌리돌리
••상차 견인상차 견인
••타이어 구속 견인타이어 구속 견인
••타이어 구속 견인타이어 구속 견인
OAEE066015OAEE066015
차량 견인
▶측면 에어백 장착 차량
차량 견인 시 반드시 시동을 끄고 견인하십시
오. 시동 「ON」 상태에서 차량이 기울어질 경
우, 전복으로 감지 되어 측면 에어백이 전개
될 수 있습니다.

6-19
비상시 응급 조치
6
주 의
•서스펜션 구속 방식으로 견인하면 범퍼
및 하부 부품에 손상을 줄 수 있습니다.
OAEE066016OAEE066016
•구동되는 앞바퀴를 땅에 대고 차량 뒷부
분을 들어올려 견인하면 변속장치에 손
상을 줄 수 있습니다.
•견인 시 범퍼 및 하부부품 손상에 주의
하십시오.
OAE066019OAE066019

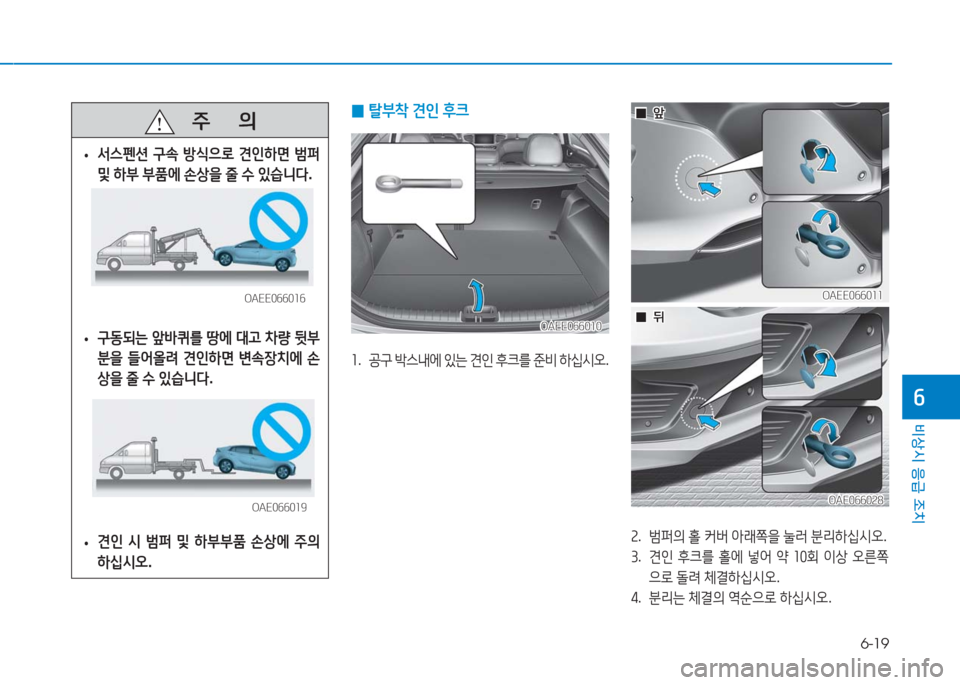

0탈부착 견인 후크
1. 공구 박스내에 있는 견인 후크를 준비 하십시오.
OAEE066010OAEE066010
2. 범퍼의 홀 커버 아래쪽을 눌러 분리하십시오.
3. 견인 후크를 홀에 넣어 약 10회 이상 오른쪽
으로 돌려 체결하십시오.
4. 분리는 체결의 역순으로 하십시오.
OAEE066011OAEE066011
OAE066028OAE066028
00앞앞
00뒤뒤

6-20
비상시 응급 조치
주 의
견인 후크를 정확히 체결하지 않을 경우 차
체 손상 및 관련 부품의 변형이 발생할 수
있습니다.
견인 후크를 정확히 체결하십시오. 견인 시
자동차 견인력에 의해 견인 후크 등이 튕겨
나가 심각한 부상이나 사고가 발생할 수 있
습니다.
경 고

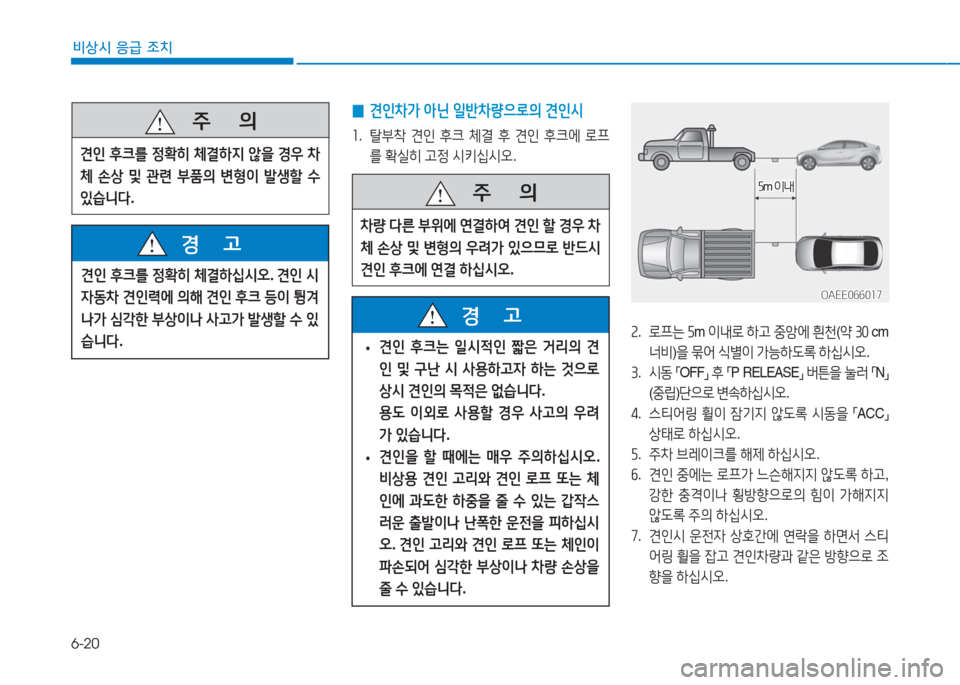

0견인차가 아닌 일반차량으로의 견인시
1. 탈부착 견인 후크 체결 후 견인 후크에 로프
를 확실히 고정 시키십시오.
2. 로프는 5m 이내로 하고 중앙에 흰천(약 30 cm
너비)을 묶어 식별이 가능하도록 하십시오.
3. 시동 「OFF」 후 「P RELEASE」 버튼을 눌러 「N」
(중립)단으로 변속하십시오.
4. 스티어링 휠이 잠기지 않도록 시동을 「ACC」
상태로 하십시오.
5. 주차 브레이크를 해제 하십시오.
6. 견인 중에는 로프가 느슨해지지 않도록 하고,
강한 충격이나 횡방향으로의 힘이 가해지지
않도록 주의 하십시오.
7. 견인시 운전자 상호간에 연락을 하면서 스티
어링 휠을 잡고 견인차량과 같은 방향으로 조
향을 하십시오.
5m 이내5m 이내
OAEE066017OAEE066017
주 의
차량 다른 부위에 연결하여 견인 할 경우 차
체 손상 및 변형의 우려가 있으므로 반드시
견인 후크에 연결 하십시오.
•견인 후크는 일시적인 짧은 거리의 견
인 및 구난 시 사용하고자 하는 것으로
상시 견인의 목적은 없습니다.
용도 이외로 사용할 경우 사고의 우려
가 있습니다.
•견인을 할 때에는 매우 주의하십시오.
비상용 견인 고리와 견인 로프 또는 체
인에 과도한 하중을 줄 수 있는 갑작스
러운 출발이나 난폭한 운전을 피하십시
오. 견인 고리와 견인 로프 또는 체인이
파손되어 심각한 부상이나 차량 손상을
줄 수 있습니다.
경 고

6-21
비상시 응급 조치
6

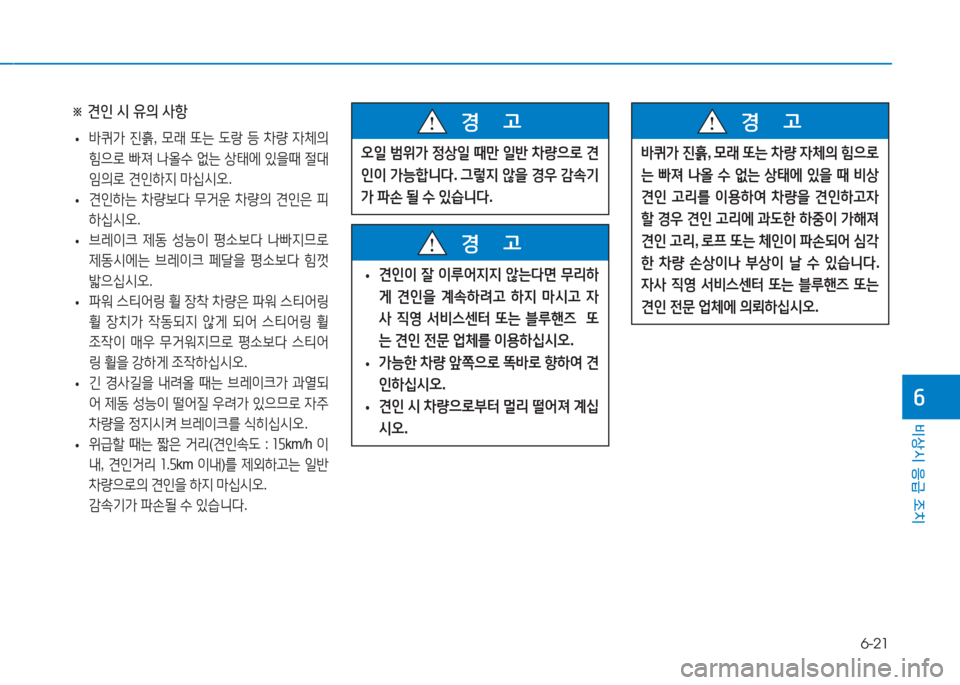

※ 견인 시 유의 사항
•바퀴가 진흙, 모래 또는 도랑 등 차량 자체의
힘으로 빠져 나올수 없는 상태에 있을때 절대
임의로 견인하지 마십시오.
•견인하는 차량보다 무거운 차량의 견인은 피
하십시오.
•브레이크 제동 성능이 평소보다 나빠지므로
제동시에는 브레이크 페달을 평소보다 힘껏
밟으십시오.
•파워 스티어링 휠 장착 차량은 파워 스티어링
휠 장치가 작동되지 않게 되어 스티어링 휠
조작이 매우 무거워지므로 평소보다 스티어
링 휠을 강하게 조작하십시오.
•긴 경사길을 내려올 때는 브레이크가 과열되
어 제동 성능이 떨어질 우려가 있으므로 자주
차량을 정지시켜 브레이크를 식히십시오.
•위급할 때는 짧은 거리(견인속도 : 15km/h 이
내, 견인거리 1.5km 이내)를 제외하고는 일반
차량으로의 견인을 하지 마십시오.
감속기가 파손될 수 있습니다.
•견인이 잘 이루어지지 않는다면 무리하
게 견인을 계속하려고 하지 마시고 자
사 직영 서비스센터 또는 블루핸즈 또
는 견인 전문 업체를 이용하십시오.
•가능한 차량 앞쪽으로 똑바로 향하여 견
인하십시오.
•견인 시 차량으로부터 멀리 떨어져 계십
시오.
경 고
오일 범위가 정상일 때만 일반 차량으로 견
인이 가능합니다. 그렇지 않을 경우 감속기
가 파손 될 수 있습니다.
경 고
바퀴가 진흙, 모래 또는 차량 자체의 힘으로
는 빠져 나올 수 없는 상태에 있을 때 비상
견인 고리를 이용하여 차량을 견인하고자
할 경우 견인 고리에 과도한 하중이 가해져
견인 고리, 로프 또는 체인이 파손되어 심각
한 차량 손상이나 부상이 날 수 있습니다.
자사 직영 서비스센터 또는 블루핸즈 또는
견인 전문 업체에 의뢰하십시오.
경 고

6-22
비상시 응급 조치
•차량 화재가 발생하면, 전기 화재 전용의
분말 소화기를 사용하여 화재를 진화하
십시오. 전기 화재 전용 분말 소화기가
없을 경우에는 충분한 양의 물을 이용하
여 화재를 진화 하십시오. 소량의 물 또
는 부적절한 소화기를 사용하면 전기 충
격으로 인해 상해를 입을 수 있습니다.
신속한 화재 진압이 불가능 할 경우 구동
용(고전압) 배터리가 가열되어 폭발할
수 있으니 안전한 장소로 대피하고 사람
들이 접근하지 않도록 하여 주십시오.
소방서 등 응급기관에 연락하여 전기차
량 화재 임을 알리고 조치를 받으십시오.
•차량이 침수 되었을 경우에는 즉시 시동
을 끄고 안전한 장소로 대피하고 소방
서 등 응급기관 및 자사 직영 서비스 센
터나 전기차 지정 서비스협력사에 연락
하여 조치를 받으십시오.
경 고
•배터리 화재 발생한 차량의 경우 2차 화
재가 발생할 수도 있으므로 차량 이동
및 견인 시 반드시 소방차와 함께 이동
조치 하십시오.
•차량 사고가 발생 하였을 경우에는 차량
을 안전한 장소에 이동시킨 후, 고전압
의 전기 누출을 방지하지 위해 차량 시
동을 끄고 보조 배터리(12V)의 단자를
분리하여 전원을 차단하십시오.
•차량 내부나 외부에서 보았을 때 노출
된 전선이 있을 경우 전선을 만지지 마
십시오.
또한, 고전압의 전선(주황색)과 커넥터
그리고 모든 전기 부품 및 장치를 만지
지 마십시오. 전기 충격이 발생하여 상
해를 입을 수 있습니다.
경 고

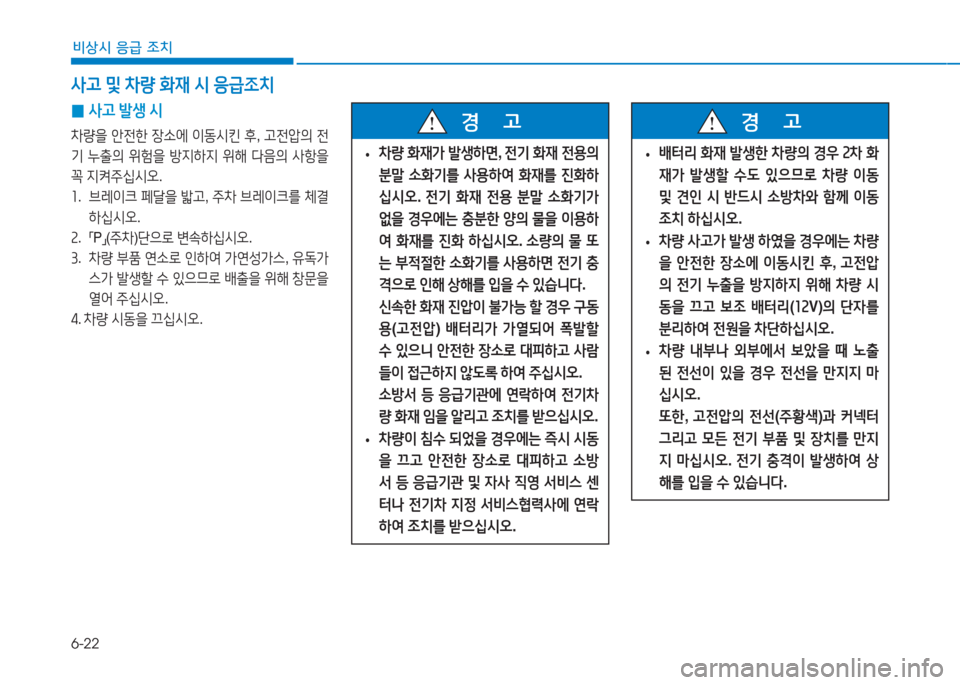

사고 및 차량 화재 시 응급조치
0사고 발생 시
차량을 안전한 장소에 이동시킨 후, 고전압의 전
기 누출의 위험을 방지하지 위해 다음의 사항을
꼭 지켜주십시오.
1. 브레이크 페달을 밟고, 주차 브레이크를 체결
하십시오.
2. 「P」(주차)단으로 변속하십시오.
3. 차량 부품 연소로 인하여 가연성가스, 유독가
스가 발생할 수 있으므로 배출을 위해 창문을
열어 주십시오.
4. 차량 시동을 끄십시오.
