2016 Hyundai Ioniq Electric 아이오닉 Electric - 사용 설명서 (in Korean)

4-83
편의 장치
4
0주행거리 / 평균속도 / 주행시간
▶주행거리(1)
주행 거리 초기화 (0.0) 시점부터 현재까지의
누적 주행 거리를 표시합니다.
•주행 거리가 표시된 상태에서 「OK」(확인)
버튼을 1초 이상 누르면 초기화 됩니다.
이 때, 주행 시간 및 평균 속도도 함께 초
기화됩니다.
OAE046121OAE046121
▶평균속도(2)
평균 속도 초기화 (---) 시점부터 현재까지의
주행 거리와 주행 시간을 누적 계산하여 평균
속도를 표시합니다.
•평균 속도가 표시된 상태에서 「OK」(확인)
버튼을 1초 이상 누르면 평균 속도가 초기
화 됩니다.
이 때, 주행 거리 및 주행 시간도 함께 초
기화됩니다.
•실제 차량이 주행하지 않더라도 시동 상
태이면 평균 속도가 누적 계산 됩니다.
▶주행시간(3)
주행 시간 초기화 (00:00) 시점부터 현재까지
의 누적 주행 시간을 표시합니다.
•주행 시간이 표시된 상태에서 「OK」(확인)
버튼을 1초 이상 누르면 초기화 됩니다.
이 때, 주행 거리 및 평균 속도도 함께 초
기화됩니다.
•실제 차량이 주행하지 않더라도 시동 상
태이면 주행 시간이 누적 계산 됩니다.

4-84
편의 장치
0디지털 속도계
현재 주행중인 속도를 보여줍니다.
OAE046147OAE046147
0주행 정보
차량주행 1회 동안의 주행정보를 표시하며, 시동
을 끌 경우 수초간 계기판에 표시됩니다.
차량 주행 1회란 시동을 건 이후 부터 시동을 끌
때까지를 말하며, 그 사이 주, 정차한 상황을 모
두 포함합니다. (단, 시동을 끈 후 4시간 이내에
다시 시동을 걸면 주행이 이어진 것으로 간주합
니다.)
1. 주행거리 : 현재 1회 주행한 거리를 표시합니다.
2. 배터리 잔량 : 현재 배터리 충전 잔량을 표시
합니다.
3. 주행가능 거리가 약 20~30km 미만시 배터리
를 충전 하라는 메시지가 표시됩니다.
4. 예약충전 설정 상태 알림 : 예약충전 설정 상
태를 표시합니다.
5. 예약 공조 설정 상태 알림 : 예약 공조 설정 상
태를 표시합니다.
OAEE046139OAEE046139
알아두기
계기판 속도계와 디지털 속도계에서 표시
하는 속도는 차이가 있을 수 있습니다.

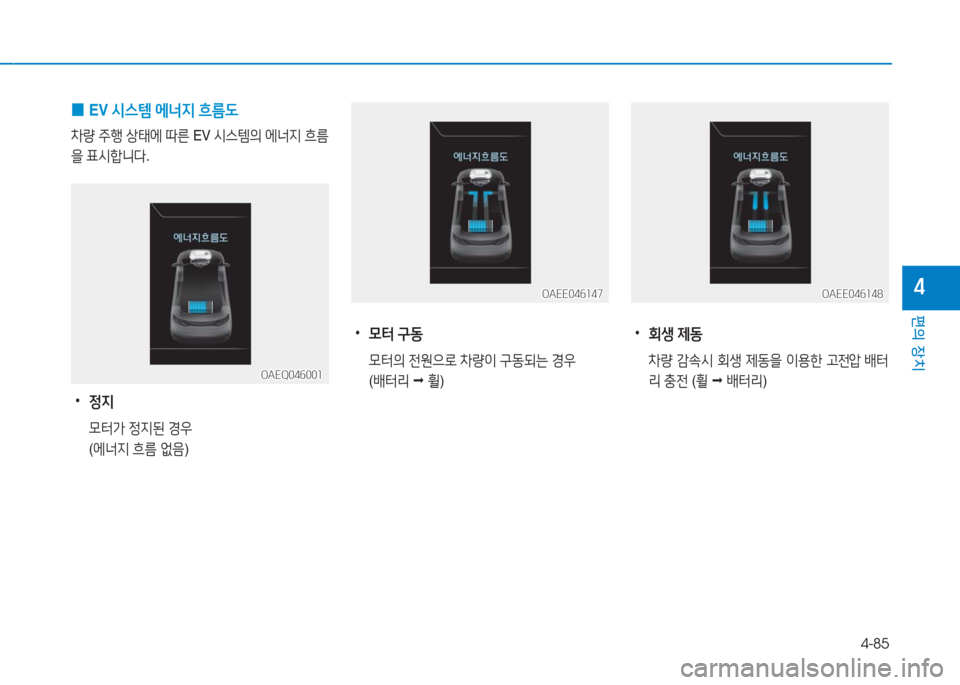

4-85
편의 장치
4
•정지
모터가 정지된 경우
(에너지 흐름 없음)
0EV 시스템 에너지 흐름도
차량 주행 상태에 따른 EV 시스템의 에너지 흐름
을 표시합니다.
OAEQ046001OAEQ046001
OAEE046147OAEE046147OAEE046148OAEE046148
•모터 구동
모터의 전원으로 차량이 구동되는 경우
(배터리

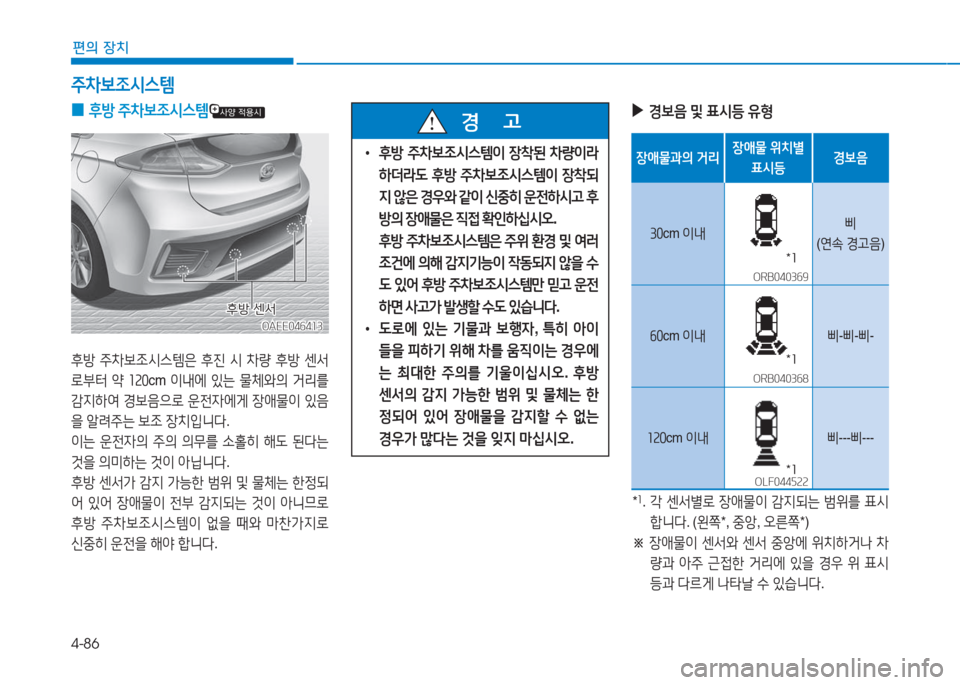

4-86
편의 장치
0후방 주차보조시스템
후방 주차보조시스템은 후진 시 차량 후방 센서
로부터 약 120cm 이내에 있는 물체와의 거리를
감지하여 경보음으로 운전자에게 장애물이 있음
을 알려주는 보조 장치입니다.
이는 운전자의 주의 의무를 소홀히 해도 된다는
것을 의미하는 것이 아닙니다.
후방 센서가 감지 가능한 범위 및 물체는 한정되
어 있어 장애물이 전부 감지되는 것이 아니므로
후방 주차보조시스템이 없을 때와 마찬가지로
신중히 운전을 해야 합니다.
OAEE046413OAEE046413
후방 센서후방 센서
▶ 경보음 및 표시등 유형
*1. 각 센서별로 장애물이 감지되는 범위를 표시
합니다. (왼쪽*, 중앙, 오른쪽*)
※ 장애물이 센서와 센서 중앙에 위치하거나 차
량과 아주 근접한 거리에 있을 경우 위 표시
등과 다르게 나타날 수 있습니다.
•후방 주차보조시스템이 장착된 차량이라
하더라도 후방 주차보조시스템이 장착되
지 않은 경우와 같이 신중히 운전하시고 후
방의 장애물은 직접 확인하십시오.
후방 주차보조시스템은 주위 환경 및 여러
조건에 의해 감지기능이 작동되지 않을 수
도 있어 후방 주차보조시스템만 믿고 운전
하면 사고가 발생할 수도 있습니다.
•도로에 있는 기물과 보행자, 특히 아이
들을 피하기 위해 차를 움직이는 경우에
는 최대한 주의를 기울이십시오. 후방
센서의 감지 가능한 범위 및 물체는 한
정되어 있어 장애물을 감지할 수 없는
경우가 많다는 것을 잊지 마십시오.
경 고
장애물과의 거리장애물 위치별
표시등경보음
30cm 이내삐
(연속 경고음)
60cm 이내 삐-삐-삐-
120cm 이내 삐---삐---
ORB040369ORB040369
ORB040368ORB040368
OLF044522OLF044522*1*1
*1*1
*1*1
주차보조시스템

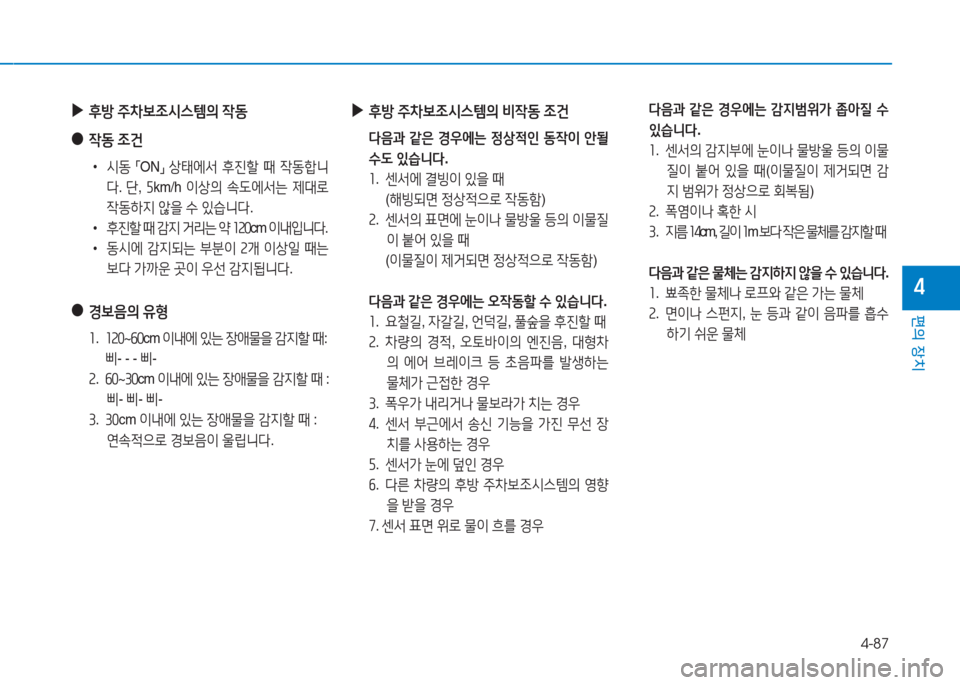

4-87
편의 장치
4
▶후방 주차보조시스템의 작동
●작동 조건
•시동 「ON」 상태에서 후진할 때 작동합니
다. 단, 5km/h 이상의 속도에서는 제대로
작동하지 않을 수 있습니다.
•후진할 때 감지 거리는 약 120cm 이내입니다.
•동시에 감지되는 부분이 2개 이상일 때는
보다 가까운 곳이 우선 감지됩니다.
●경보음의 유형
1. 120~60cm 이내에 있는 장애물을 감지할 때:
삐- - - 삐-
2. 60~30cm 이내에 있는 장애물을 감지할 때 :
삐- 삐- 삐-
3. 30cm 이내에 있는 장애물을 감지할 때 :
연속적으로 경보음이 울립니다.
▶후방 주차보조시스템의 비작동 조건
다음과 같은 경우에는 정상적인 동작이 안될
수도 있습니다.
1. 센서에 결빙이 있을 때
(해빙되면 정상적으로 작동함)
2. 센서의 표면에 눈이나 물방울 등의 이물질
이 붙어 있을 때
(이물질이 제거되면 정상적으로 작동함)
다음과 같은 경우에는 오작동할 수 있습니다.
1. 요철길, 자갈길, 언덕길, 풀숲을 후진할 때
2. 차량의 경적, 오토바이의 엔진음, 대형차
의 에어 브레이크 등 초음파를 발생하는
물체가 근접한 경우
3. 폭우가 내리거나 물보라가 치는 경우
4. 센서 부근에서 송신 기능을 가진 무선 장
치를 사용하는 경우
5. 센서가 눈에 덮인 경우
6. 다른 차량의 후방 주차보조시스템의 영향
을 받을 경우
7. 센서 표면 위로 물이 흐를 경우
다음과 같은 경우에는 감지범위가 좁아질 수
있습니다.
1. 센서의 감지부에 눈이나 물방울 등의 이물
질이 붙어 있을 때(이물질이 제거되면 감
지 범위가 정상으로 회복됨)
2. 폭염이나 혹한 시
3. 지름 14cm, 길이 1m 보다 작은 물체를 감지할 때
다음과 같은 물체는 감지하지 않을 수 있습니다.
1. 뾰족한 물체나 로프와 같은 가는 물체
2. 면이나 스펀지, 눈 등과 같이 음파를 흡수
하기 쉬운 물체

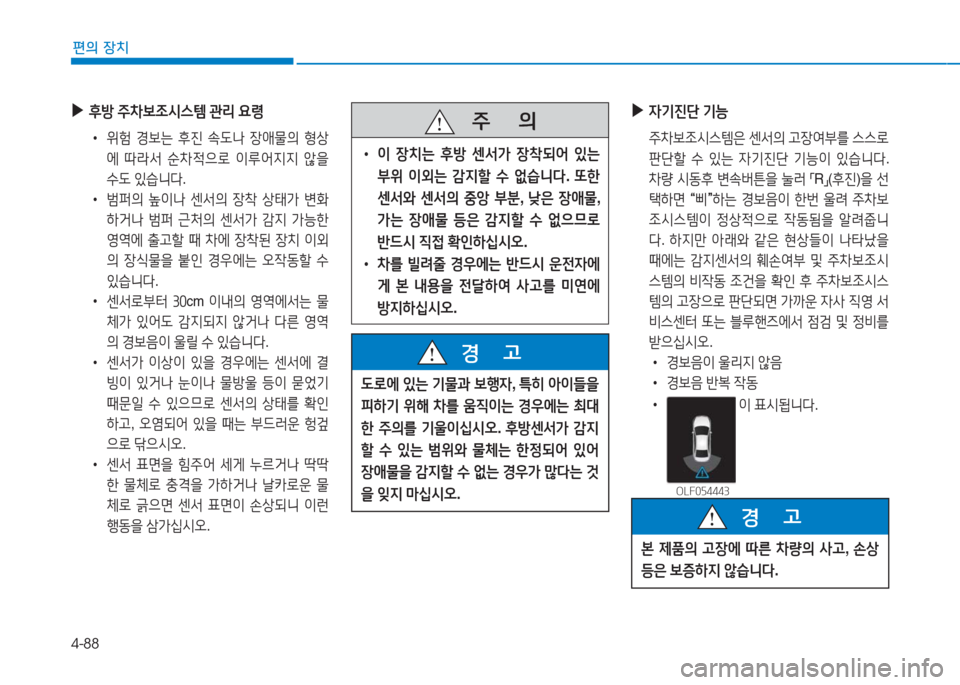

4-88
편의 장치
▶후방 주차보조시스템 관리 요령
•위험 경보는 후진 속도나 장애물의 형상
에 따라서 순차적으로 이루어지지 않을
수도 있습니다.
•범퍼의 높이나 센서의 장착 상태가 변화
하거나 범퍼 근처의 센서가 감지 가능한
영역에 출고할 때 차에 장착된 장치 이외
의 장식물을 붙인 경우에는 오작동할 수
있습니다.
•센서로부터 30cm 이내의 영역에서는 물
체가 있어도 감지되지 않거나 다른 영역
의 경보음이 울릴 수 있습니다.
•센서가 이상이 있을 경우에는 센서에 결
빙이 있거나 눈이나 물방울 등이 묻었기
때문일 수 있으므로 센서의 상태를 확인
하고, 오염되어 있을 때는 부드러운 헝겊
으로 닦으시오.
•센서 표면을 힘주어 세게 누르거나 딱딱
한 물체로 충격을 가하거나 날카로운 물
체로 긁으면 센서 표면이 손상되니 이런
행동을 삼가십시오.
▶자기진단 기능
주차보조시스템은 센서의 고장여부를 스스로
판단할 수 있는 자기진단 기능이 있습니다.
차량 시동후 변속버튼을 눌러 「R」(후진)을 선
택하면 “삐”하는 경보음이 한번 울려 주차보
조시스템이 정상적으로 작동됨을 알려줍니
다. 하지만 아래와 같은 현상들이 나타났을
때에는 감지센서의 훼손여부 및 주차보조시
스템의 비작동 조건을 확인 후 주차보조시스
템의 고장으로 판단되면 가까운 자사 직영 서
비스센터 또는 블루핸즈에서 점검 및 정비를
받으십시오.
•경보음이 울리지 않음
•경보음 반복 작동
•
OLF054443OLF054443
이 표시됩니다.
주 의
•이 장치는 후방 센서가 장착되어 있는
부위 이외는 감지할 수 없습니다. 또한
센서와 센서의 중앙 부분, 낮은 장애물,
가는 장애물 등은 감지할 수 없으므로
반드시 직접 확인하십시오.
•차를 빌려줄 경우에는 반드시 운전자에
게 본 내용을 전달하여 사고를 미연에
방지하십시오.
도로에 있는 기물과 보행자, 특히 아이들을
피하기 위해 차를 움직이는 경우에는 최대
한 주의를 기울이십시오. 후방센서가 감지
할 수 있는 범위와 물체는 한정되어 있어
장애물을 감지할 수 없는 경우가 많다는 것
을 잊지 마십시오.
경 고
본 제품의 고장에 따른 차량의 사고, 손상
등은 보증하지 않습니다.
경 고

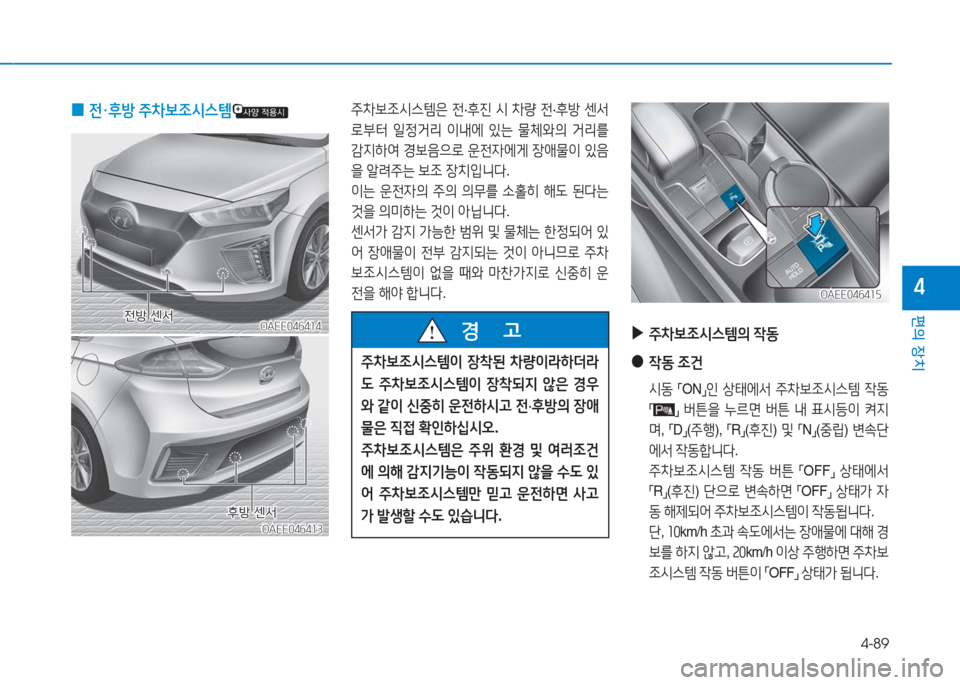

4-89
편의 장치
4
OAEE046414OAEE046414
주차보조시스템은 전·후진 시 차량 전·후방 센서
로부터 일정거리 이내에 있는 물체와의 거리를
감지하여 경보음으로 운전자에게 장애물이 있음
을 알려주는 보조 장치입니다.
이는 운전자의 주의 의무를 소홀히 해도 된다는
것을 의미하는 것이 아닙니다.
센서가 감지 가능한 범위 및 물체는 한정되어 있
어 장애물이 전부 감지되는 것이 아니므로 주차
보조시스템이 없을 때와 마찬가지로 신중히 운
전을 해야 합니다.
전방 센서전방 센서
OAEE046413OAEE046413
후방 센서후방 센서
OAEE046415OAEE046415
주차보조시스템이 장착된 차량이라하더라
도 주차보조시스템이 장착되지 않은 경우
와 같이 신중히 운전하시고 전·후방의 장애
물은 직접 확인하십시오.
주차보조시스템은 주위 환경 및 여러조건
에 의해 감지기능이 작동되지 않을 수도 있
어 주차보조시스템만 믿고 운전하면 사고
가 발생할 수도 있습니다.
경 고
0전·후방 주차보조시스템
▶주차보조시스템의 작동
● 작동 조건
시동 「ON」인 상태에서 주차보조시스템 작동
「」 버튼을 누르면 버튼 내 표시등이 켜지
며, 「D」(주행), 「R」(후진) 및 「N」(중립) 변속단
에서 작동합니다.
주차보조시스템 작동 버튼 「OFF」 상태에서
「R」(후진) 단으로 변속하면 「OFF」 상태가 자
동 해제되어 주차보조시스템이 작동됩니다.
단, 10km/h 초과 속도에서는 장애물에 대해 경
보를 하지 않고, 20km/h 이상 주행하면 주차보
조시스템 작동 버튼이 「OFF」 상태가 됩니다.

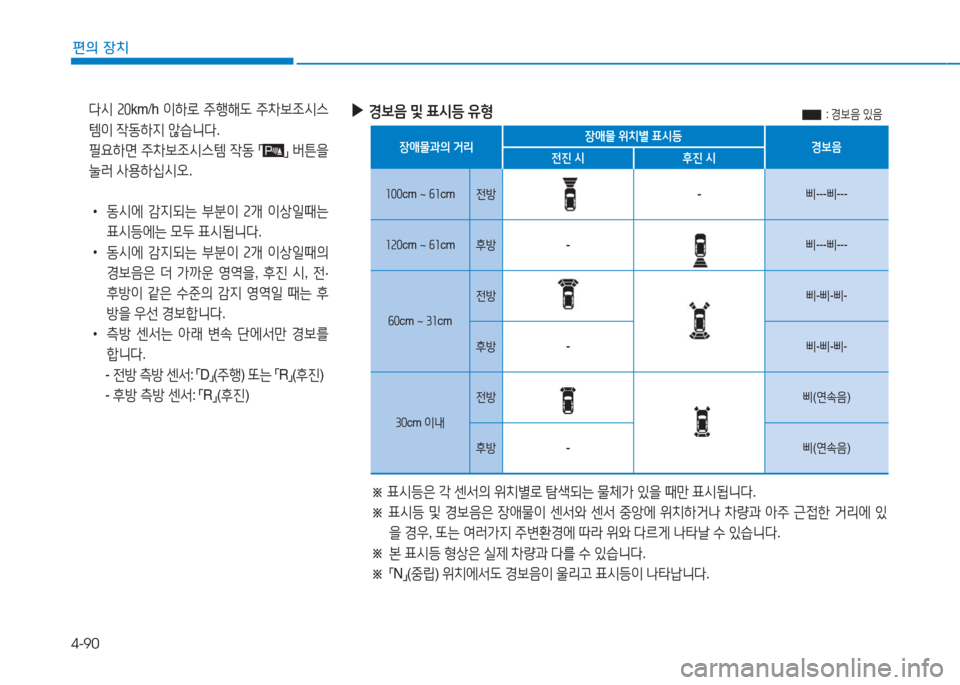

4-90
편의 장치
장애물과의 거리장애물 위치별 표시등경보음전진 시후진 시
100cm ~ 61cm전방-삐---삐---
120cm ~ 61cm후방-삐---삐---
60cm ~ 31cm
전방 삐-삐-삐-
후방-삐-삐-삐-
30cm 이내
전방 삐(연속음)
후방-삐(연속음)
▶ 경보음 및 표시등 유형: 경보음 있음
※ 표시등은 각 센서의 위치별로 탐색되는 물체가 있을 때만 표시됩니다.
※ 표시등 및 경보음은 장애물이 센서와 센서 중앙에 위치하거나 차량과 아주 근접한 거리에 있
을 경우, 또는 여러가지 주변환경에 따라 위와 다르게 나타날 수 있습니다.
※ 본 표시등 형상은 실제 차량과 다를 수 있습니다.
※ 「N」(중립) 위치에서도 경보음이 울리고 표시등이 나타납니다.
다시 20km/h 이하로 주행해도 주차보조시스
템이 작동하지 않습니다.
필요하면 주차보조시스템 작동 「」 버튼을
눌러 사용하십시오.
•동시에 감지되는 부분이 2개 이상일때는
표시등에는 모두 표시됩니다.
•동시에 감지되는 부분이 2개 이상일때의
경보음은 더 가까운 영역을, 후진 시, 전·
후방이 같은 수준의 감지 영역일 때는 후
방을 우선 경보합니다.
• 측방 센서는 아래 변속 단에서만 경보를
합니다.
- 전방 측방 센서: 「D」(주행) 또는 「R」(후진)
- 후방 측방 센서: 「R」(후진)
