2016 Hyundai Grandeur Hybrid 그랜저 HG HEV - 사용 설명서 (in Korean)

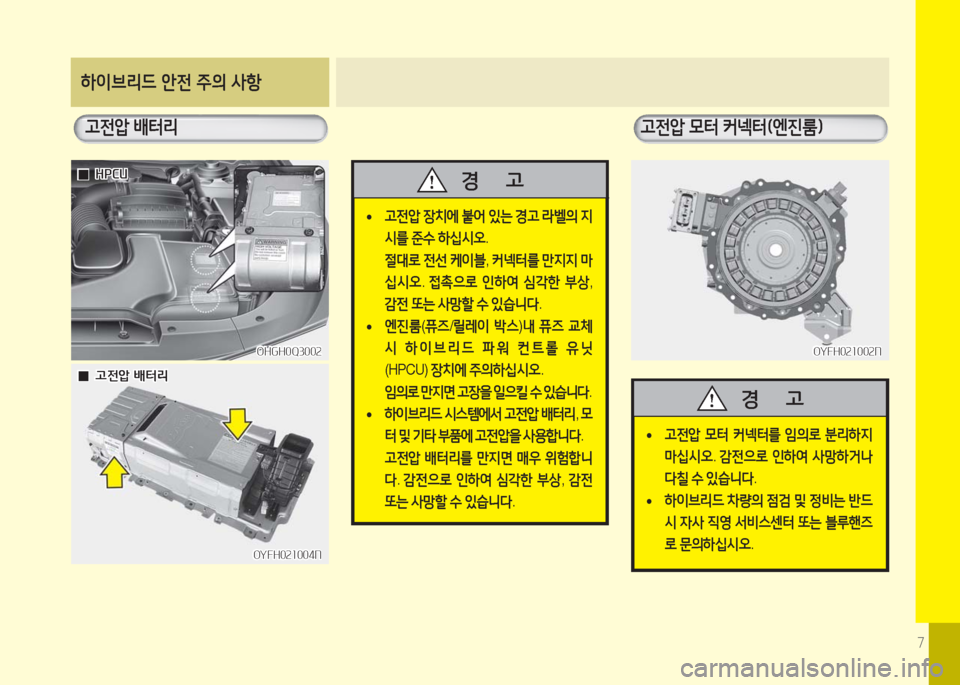

7
고전압 모터 커넥터(엔진룸)
OYFH021002NOYFH021002N
•고전압 모터 커넥터를 임의로 분리하지
마십시오. 감전으로 인하여 사망하거나
다칠 수 있습니다.
•하이브리드 차량의 점검 및 정비는 반드
시 자사 직영 서비스센터 또는 블루핸즈
로 문의하십시오.
경 고
•고전압 장치에 붙어 있는 경고 라벨의 지
시를 준수 하십시오.
절대로 전선 케이블, 커넥터를 만지지 마
십시오. 접촉으로 인하여 심각한 부상,
감전 또는 사망할 수 있습니다.
•엔진룸(퓨즈/릴레이 박스)내 퓨즈 교체
시 하이브리드 파워 컨트롤 유닛
(HPCU) 장치에 주의하십시오.
임의로 만지면 고장을 일으킬 수 있습니다.
•하이브리드 시스템에서 고전압 배터리, 모
터 및 기타 부품에 고전압을 사용합니다.
고전압 배터리를 만지면 매우 위험합니
다. 감전으로 인하여 심각한 부상, 감전
또는 사망할 수 있습니다.
경 고
하이브리드 안전 주의 사항
고전압 배터리
OHGH0Q3002OHGH0Q3002
OYFH021004NOYFH021004N
00고전압 배터리고전압 배터리
00HPCUHPCU

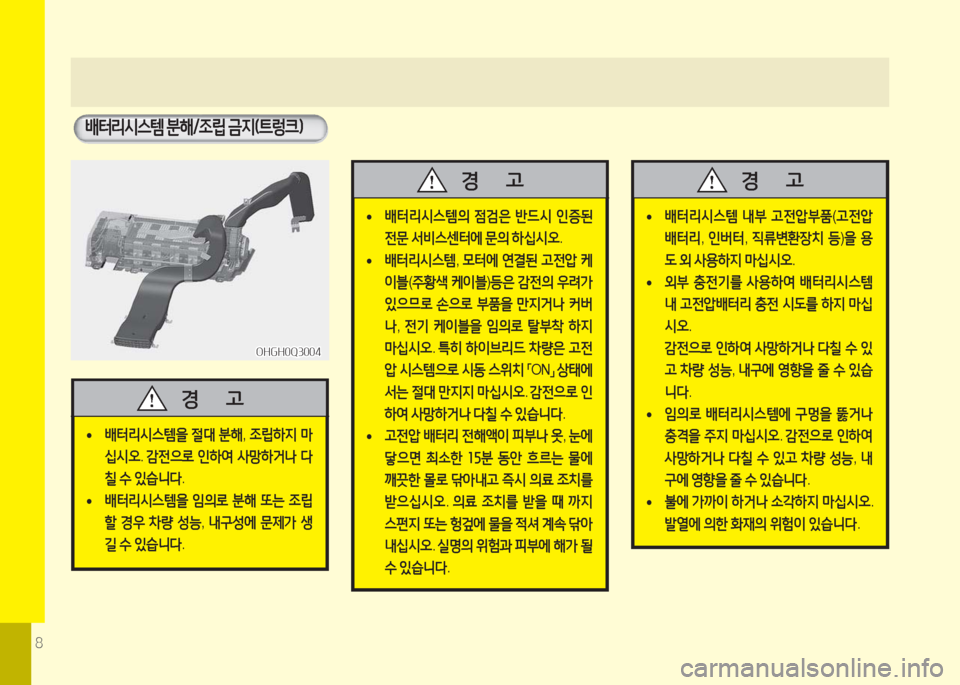

8
배터리시스템 분해/조립 금지(트렁크)
•배터리시스템의 점검은 반드시 인증된
전문 서비스센터에 문의 하십시오.
•배터리시스템, 모터에 연결된 고전압 케
이블(주황색 케이블)등은 감전의 우려가
있으므로 손으로 부품을 만지거나 커버
나, 전기 케이블을 임의로 탈부착 하지
마십시오. 특히 하이브리드 차량은 고전
압 시스템으로 시동 스위치 「ON」 상태에
서는 절대 만지지 마십시오. 감전으로 인
하여 사망하거나 다칠 수 있습니다.
•고전압 배터리 전해액이 피부나 옷, 눈에
닿으면 최소한 15분 동안 흐르는 물에
깨끗한 몰로 닦아내고 즉시 의료 조치를
받으십시오. 의료 조치를 받을 때 까지
스펀지 또는 헝겊에 물을 적셔 계속 닦아
내십시오. 실명의 위험과 피부에 해가 될
수 있습니다.
경 고
OHGH0Q3004OHGH0Q3004
•배터리시스템을 절대 분해, 조립하지 마
십시오. 감전으로 인하여 사망하거나 다
칠 수 있습니다.
•배터리시스템을 임의로 분해 또는 조립
할 경우 차량 성능, 내구성에 문제가 생
길 수 있습니다.
경 고
•배터리시스템 내부 고전압부품(고전압
배터리, 인버터, 직류변환장치 등)을 용
도 외 사용하지 마십시오.
•외부 충전기를 사용하여 배터리시스템
내 고전압배터리 충전 시도를 하지 마십
시오.
감전으로 인하여 사망하거나 다칠 수 있
고 차량 성능, 내구에 영향을 줄 수 있습
니다.
•임의로 배터리시스템에 구멍을 뚫거나
충격을 주지 마십시오. 감전으로 인하여
사망하거나 다칠 수 있고 차량 성능, 내
구에 영향을 줄 수 있습니다.
•불에 가까이 하거나 소각하지 마십시오.
발열에 의한 화재의 위험이 있습니다.
경 고

9
서비스플러그
•하이브리드 자동차용 고전압 배터리는 고
온 장시간 노출시 성능저하의 원인이 될 수
있습니다. 차량 페인트 열처리 작업시 70°C /
30분 또는 80°C / 20분 초과 하지 마십시오.
•엔진룸 내부 청소시 고압 세차나 물세척은
고전압 누전에 의한 감전을 일으킬 수 있고
부품 손상 등 차량의 전기 계통에 이상을
초래하여 차량에 문제가 발생할 수 있으니
삼가하십시오.
주 의
•주행 중 트렁크 내 적재물의 이동은 배터
리시스템에 충격을 주어 부품 손상 및 차
량 성능 이상을 유발할 수 있습니다. 트
렁크 내 적재물이 이동하지 않도록 주의
하십시오.
•트렁크 내 액체 물질을 다량 흘리지 않도
록 하십시오. 차량 성능에 영향을 줄 수
있습니다.
경 고
OHGH0Q3003OHGH0Q3003
트렁크 내 서비스플러그는 절대로 만지지 마십시
오. 서비스플러그는 차량을 수리할 경우 서비스
센터에서 배터리 고전압을 차단하기 위한 장치입
니다. 함부로 취급할 경우 감전 등 위험할 수 있습
니다. 서비스 플러그는 반드시 지정된 인가자만
분리해야 합니다.
차량 정비가 필요할 경우 트렁크 내 서비스플러
그를 분리 후 하이브리드 시스템을 점검해야 합
니다.
또한 서비스플러그를 분리 후 약 5분 정도 기다린
후 실시 하십시오.

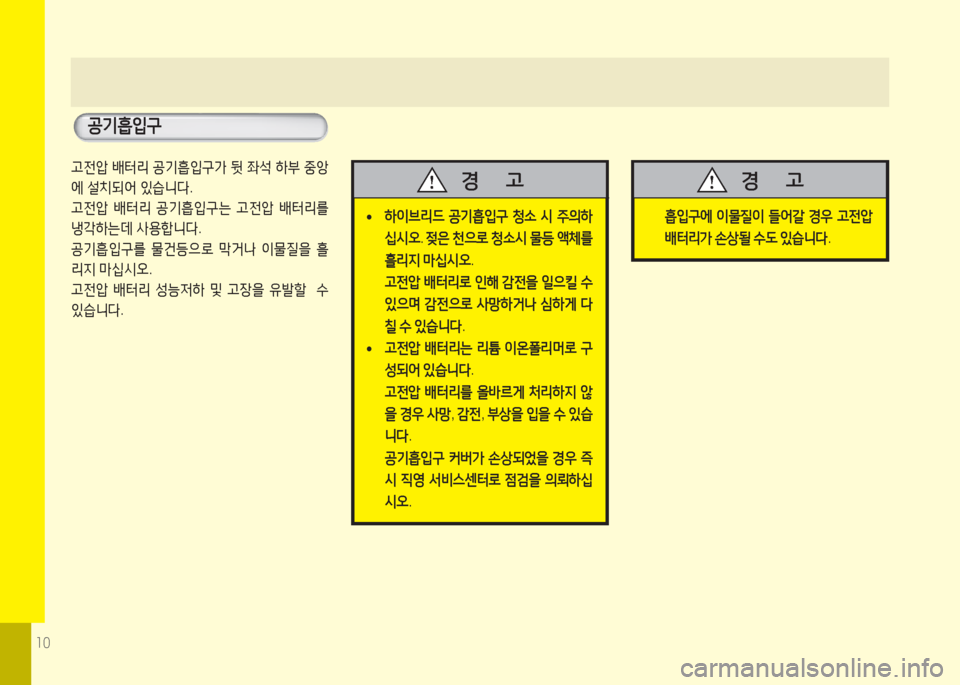

10
공기흡입구
고전압 배터리 공기흡입구가 뒷 좌석 하부 중앙
에 설치되어 있습니다.
고전압 배터리 공기흡입구는 고전압 배터리를
냉각하는데 사용합니다.
공기흡입구를 물건등으로 막거나 이물질을 흘
리지 마십시오.
고전압 배터리 성능저하 및 고장을 유발할 수
있습니다.
•하이브리드 공기흡입구 청소 시 주의하
십시오. 젖은 천으로 청소시 물등 액체를
흘리지 마십시오.
고전압 배터리로 인해 감전을 일으킬 수
있으며 감전으로 사망하거나 심하게 다
칠 수 있습니다.
•고전압 배터리는 리튬 이온폴리머로 구
성되어 있습니다.
고전압 배터리를 올바르게 처리하지 않
을 경우 사망, 감전, 부상을 입을 수 있습
니다.
공기흡입구 커버가 손상되었을 경우 즉
시 직영 서비스센터로 점검을 의뢰하십
시오.
경 고
흡입구에 이물질이 들어갈 경우 고전압
배터리가 손상될 수도 있습니다.
경 고

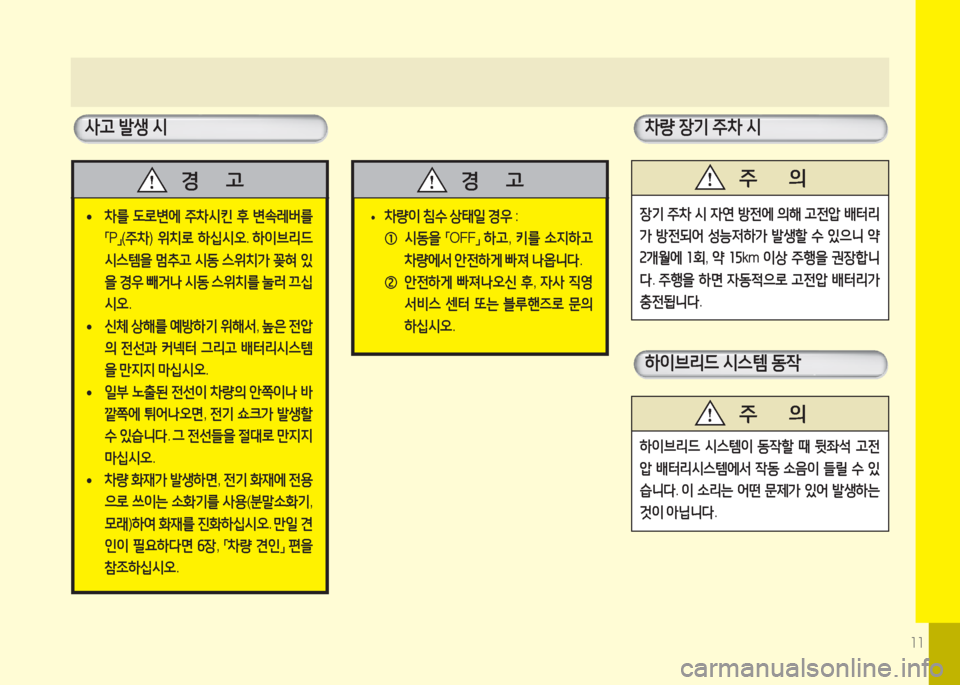

11
사고 발생 시
•차를 도로변에 주차시킨 후 변속레버를
「P」(주차) 위치로 하십시오. 하이브리드
시스템을 멈추고 시동 스위치가 꽂혀 있
을 경우 빼거나 시동 스위치를 눌러 끄십
시오.
•신체 상해를 예방하기 위해서, 높은 전압
의 전선과 커넥터 그리고 배터리시스템
을 만지지 마십시오.
•일부 노출된 전선이 차량의 안쪽이나 바
깥쪽에 튀어나오면, 전기 쇼크가 발생할
수 있습니다. 그 전선들을 절대로 만지지
마십시오.
•차량 화재가 발생하면, 전기 화재에 전용
으로 쓰이는 소화기를 사용(분말소화기,
모래)하여 화재를 진화하십시오. 만일 견
인이 필요하다면 6장, 「차량 견인」 편을
참조하십시오.
경 고
차량 장기 주차 시
장기 주차 시 자연 방전에 의해 고전압 배터리
가 방전되어 성능저하가 발생할 수 있으니 약
2개월에 1회, 약 15km 이상 주행을 권장합니
다. 주행을 하면 자동적으로 고전압 배터리가
충전됩니다.
주 의
하이브리드 시스템 동작
하이브리드 시스템이 동작할 때 뒷좌석 고전
압 배터리시스템에서 작동 소음이 들릴 수 있
습니다. 이 소리는 어떤 문제가 있어 발생하는
것이 아닙니다.
주 의
•차량이 침수 상태일 경우 :
① 시동을 「OFF」 하고, 키를 소지하고
차량에서 안전하게 빠져 나옵니다.
② 안전하게 빠져나오신 후, 자사 직영
서비스 센터 또는 블루핸즈로 문의
하십시오.
경 고
