편의 장치
4-40
조절 레버 조작 시 간헐적으로 걸림 현상이 발
생할 수 있으나 이는 고장이 아니라 두개의 기
어가 서로 맞물릴 때 발생하는 현상입니다. 이
때에는 스티어링 휠의 위치를 재조정 후 다시
조작하여 고정하십시오.
주 의
OHG040189LOHG040189L

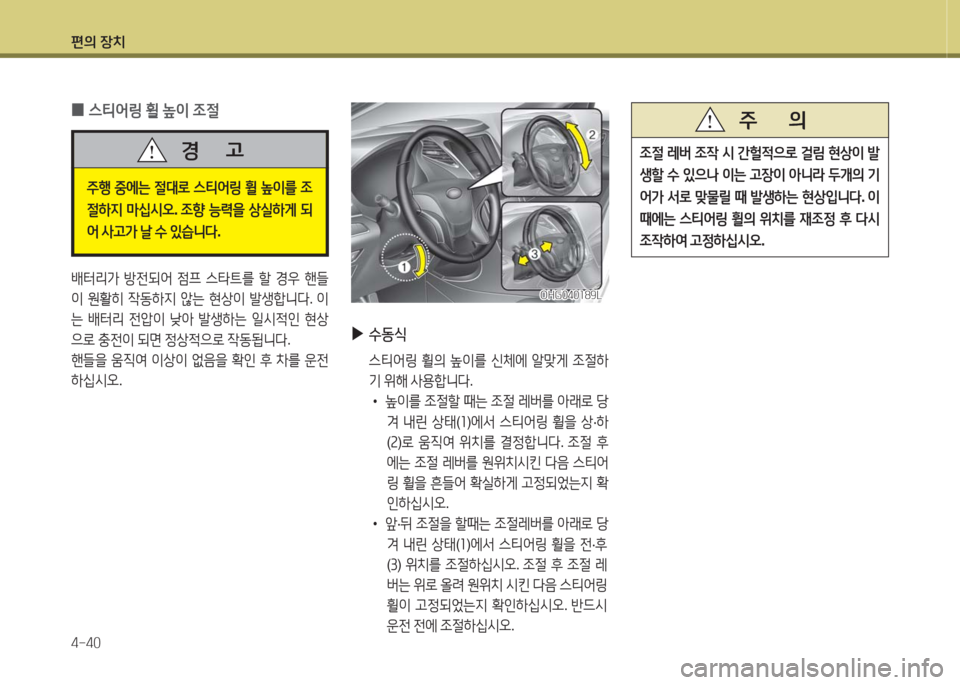

▶수동식
스티어링 휠의 높이를 신체에 알맞게 조절하
기 위해 사용합니다.
•높이를 조절할 때는 조절 레버를 아래로 당
겨 내린 상태(1)에서 스티어링 휠을 상·하
(2)로 움직여 위치를 결정합니다. 조절 후
에는 조절 레버를 원위치시킨 다음 스티어
링 휠을 흔들어 확실하게 고정되었는지 확
인하십시오.
• 앞·뒤 조절을 할때는 조절레버를 아래로 당
겨 내린 상태(1)에서 스티어링 휠을 전·후
(3) 위치를 조절하십시오. 조절 후 조절 레
버는 위로 올려 원위치 시킨 다음 스티어링
휠이 고정되었는지 확인하십시오. 반드시
운전 전에 조절하십시오.
0스티어링 휠 높이 조절
배터리가 방전되어 점프 스타트를 할 경우 핸들
이 원활히 작동하지 않는 현상이 발생합니다. 이
는 배터리 전압이 낮아 발생하는 일시적인 현상
으로 충전이 되면 정상적으로 작동됩니다.
핸들을 움직여 이상이 없음을 확인 후 차를 운전
하십시오.
주행 중에는 절대로 스티어링 휠 높이를 조
절하지 마십시오. 조향 능력을 상실하게 되
어 사고가 날 수 있습니다.
경 고

편의 장치
4-41

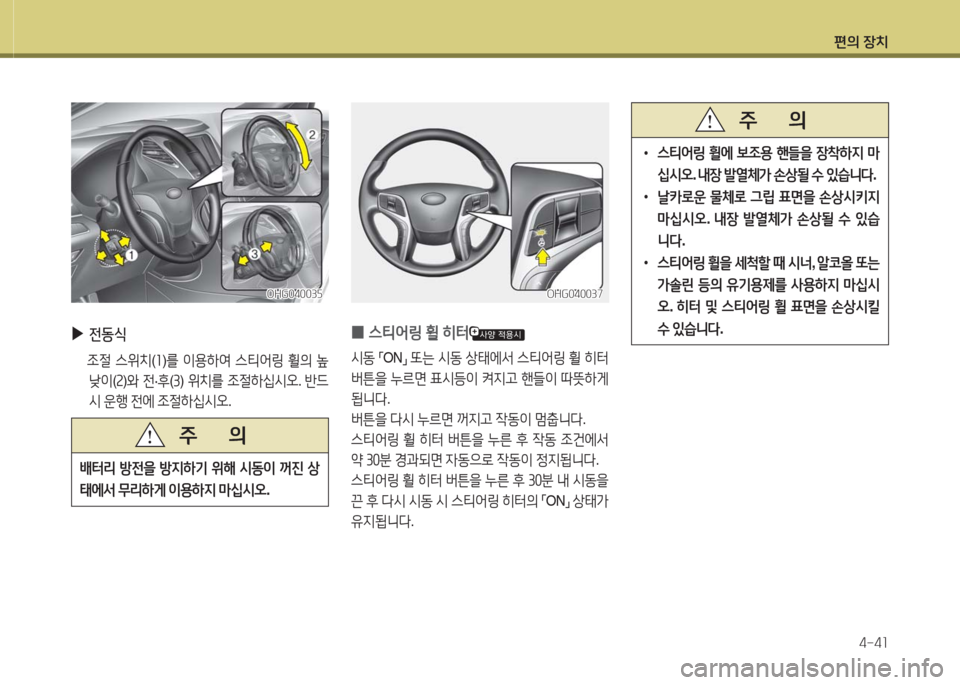

▶전동식
조절 스위치(1)를 이용하여 스티어링 휠의 높
낮이(2)와 전·후(3) 위치를 조절하십시오. 반드
시 운행 전에 조절하십시오.
OHG040035OHG040035
배터리 방전을 방지하기 위해 시동이 꺼진 상
태에서 무리하게 이용하지 마십시오.
주 의
•스티어링 휠에 보조용 핸들을 장착하지 마
십시오. 내장 발열체가 손상될 수 있습니다.
• 날카로운 물체로 그립 표면을 손상시키지
마십시오. 내장 발열체가 손상될 수 있습
니다.
•스티어링 휠을 세척할 때 시너, 알코올 또는
가솔린 등의 유기용제를 사용하지 마십시
오. 히터 및 스티어링 휠 표면을 손상시킬
수 있습니다.
주 의
0스티어링 휠 히터
시동 「ON」 또는 시동 상태에서 스티어링 휠 히터
버튼을 누르면 표시등이 켜지고 핸들이 따뜻하게
됩니다.
버튼을 다시 누르면 꺼지고 작동이 멈춥니다.
스티어링 휠 히터 버튼을 누른 후 작동 조건에서
약 30분 경과되면 자동으로 작동이 정지됩니다.
스티어링 휠 히터 버튼을 누른 후 30분 내 시동을
끈 후 다시 시동 시 스티어링 히터의 「ON」 상태가
유지됩니다.
OHG040037OHG040037

편의 장치
4-42

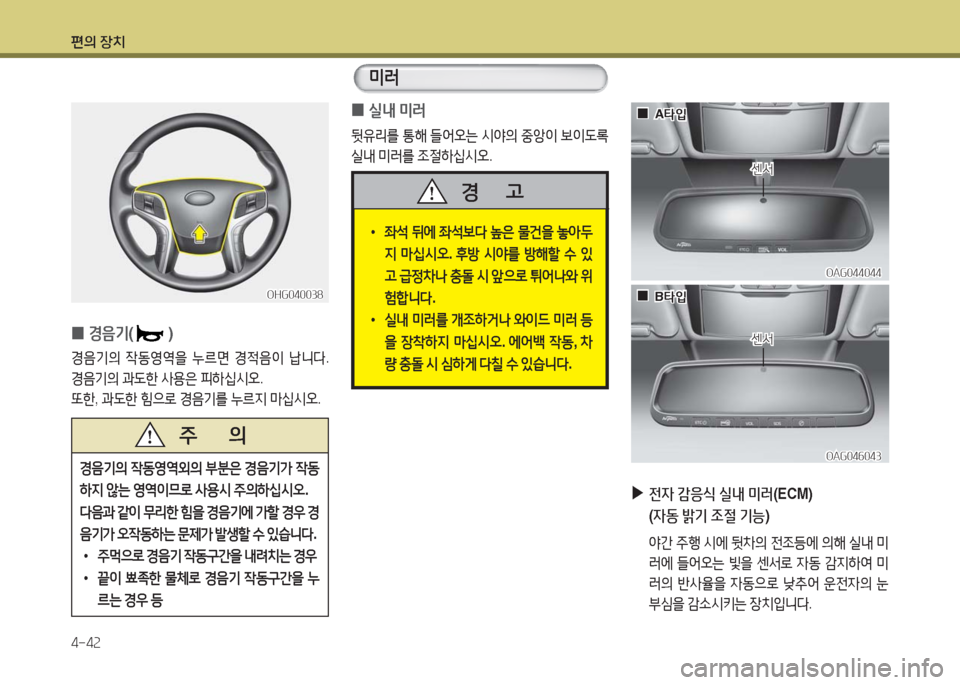

0실내 미러
뒷유리를 통해 들어오는 시야의 중앙이 보이도록
실내 미러를 조절하십시오.
•좌석 뒤에 좌석보다 높은 물건을 놓아두
지 마십시오. 후방 시야를 방해할 수 있
고 급정차나 충돌 시 앞으로 튀어나와 위
험합니다.
• 실내 미러를 개조하거나 와이드 미러 등
을 장착하지 마십시오. 에어백 작동, 차
량 충돌 시 심하게 다칠 수 있습니다.
경 고
미러
OAG044044OAG044044
센서센서
00A타입A타입
▶전자 감응식 실내 미러(ECM)
(자동 밝기 조절 기능)
야간 주행 시에 뒷차의 전조등에 의해 실내 미
러에 들어오는 빛을 센서로 자동 감지하여 미
러의 반사율을 자동으로 낮추어 운전자의 눈
부심을 감소시키는 장치입니다.
OAG046043OAG046043
00B타입B타입
센서센서 0경음기()
경음기의 작동영역을 누르면 경적음이 납니다.
경음기의 과도한 사용은 피하십시오.
또한, 과도한 힘으로 경음기를 누르지 마십시오.
OHG040038OHG040038
경음기의 작동영역외의 부분은 경음기가 작동
하지 않는 영역이므로 사용시 주의하십시오.
다음과 같이 무리한 힘을 경음기에 가할 경우 경
음기가 오작동하는 문제가 발생할 수 있습니다.
•주먹으로 경음기 작동구간을 내려치는 경우
• 끝이 뾰족한 물체로 경음기 작동구간을 누
르는 경우 등
주 의

편의 장치
4-43

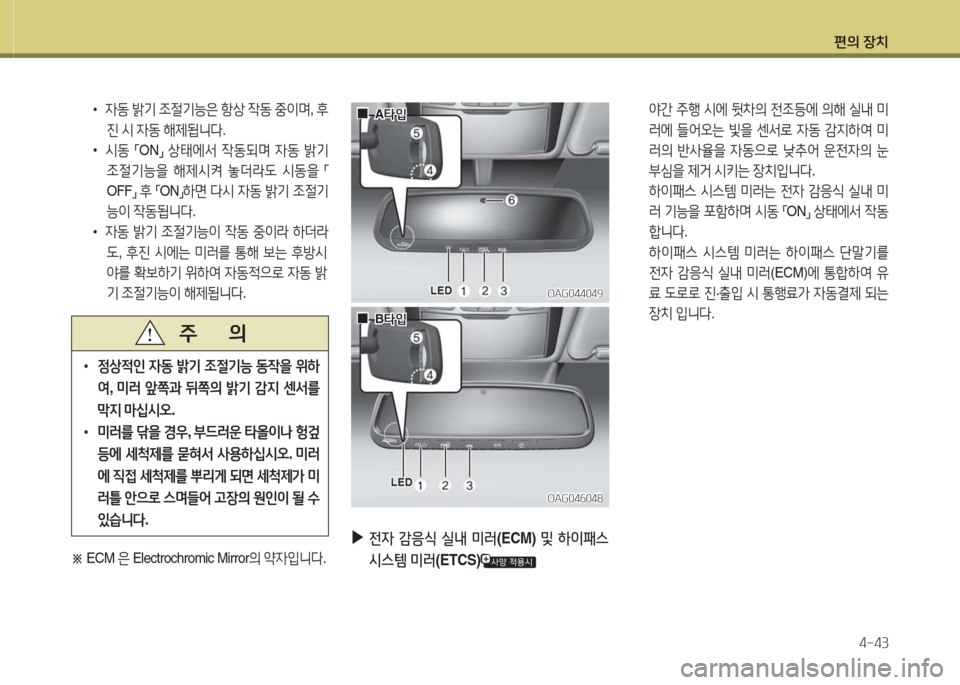

▶전자 감응식 실내 미러(ECM) 및 하이패스
시스템 미러(ETCS)
야간 주행 시에 뒷차의 전조등에 의해 실내 미
러에 들어오는 빛을 센서로 자동 감지하여 미
러의 반사율을 자동으로 낮추어 운전자의 눈
부심을 제거 시키는 장치입니다.
하이패스 시스템 미러는 전자 감응식 실내 미
러 기능을 포함하며 시동 「ON」 상태에서 작동
합니다.
하이패스 시스템 미러는 하이패스 단말기를
전자 감응식 실내 미러(ECM)에 통합하여 유
료 도로로 진·출입 시 통행료가 자동결제 되는
장치 입니다.
OAG044049OAG044049
OAG046048OAG046048
• 자동 밝기 조절기능은 항상 작동 중이며, 후
진 시 자동 해제됩니다.
•시동 「ON」 상태에서 작동되며 자동 밝기
조절기능을 해제시켜 놓더라도 시동을 「
OFF」 후 「ON」하면 다시 자동 밝기 조절기
능이 작동됩니다.
• 자동 밝기 조절기능이 작동 중이라 하더라
도, 후진 시에는 미러를 통해 보는 후방시
야를 확보하기 위하여 자동적으로 자동 밝
기 조절기능이 해제됩니다.
※ ECM 은 Electrochromic Mirror의 약자입니다.
• 정상적인 자동 밝기 조절기능 동작을 위하
여, 미러 앞쪽과 뒤쪽의 밝기 감지 센서를
막지 마십시오.
•미러를 닦을 경우, 부드러운 타올이나 헝겊
등에 세척제를 묻혀서 사용하십시오. 미러
에 직접 세척제를 뿌리게 되면 세척제가 미
러틀 안으로 스며들어 고장의 원인이 될 수
있습니다.
주 의
00A타입A타입
00B타입B타입

편의 장치
4-44
• 출발전 단말기 전원, 하이패스 카드 삽입여
부, 후불 전자카드 잔액 확인 후 출발하십
시오.
•하이패스 차로를 통과할 때는 반드시
30km/h 이하로 서행 하십시오.
• 하이패스 차로를 통과할 때는 하이패스미
러 전원 스위치가 켜진 상태로 운전하십시
오. 전원이 꺼진 상태로 통과하면 통행료가
결제되지 않습니다.
주 의
※ ECM은 Electrochromic Mirror 의 약자입니다.
※ ETCS는 Electronic Toll Collection System
의 약자입니다.
•전원 버튼(1)
전원이 꺼진 상태에서 전원 버튼을 짧게 또는 길
게 누르면 전원이 켜지고, 전원이 켜진 상태에서
전원 버튼을 길게 누르면 전원이 꺼집니다.
•잔액 확인 버튼(2)
전원이 켜진 상태에서 잔액 확인 버튼을 짧게
누르면 카드 잔액 안내 음성이 나오고, 길게 누
르면 최근 거래 요금 안내 음성이 나옵니다.
•볼륨 버튼(3)
음성안내 볼륨을 조절할 수 있습니다.
볼륨 버튼을 짧게 누르면 5단계(“음량1”, “음
량2”, “음량3”, “음량4”, “음량0”)로 조절됩니
다. 초기 볼륨은 “음량3” 입니다.
•카드 탈거 버튼(4)
하이패스 카드의 삽입/탈거를 위한 버튼이며
미러 왼쪽 뒷면에 있습니다.
하이패스 시스템 이용시 카드는 별도 발급하
여 사용하십시오.
•프로그램 입력단자(5)
부품 제조 시, 하이패스 시스템 단말기 프로그
램을 입력 및 변경하기 위해 사용하는 단자입
니다. 시스템의 오작동 우려가 있으므로 운전
자가 임의로 조작하지 마십시오.
주 의

편의 장치
4-45

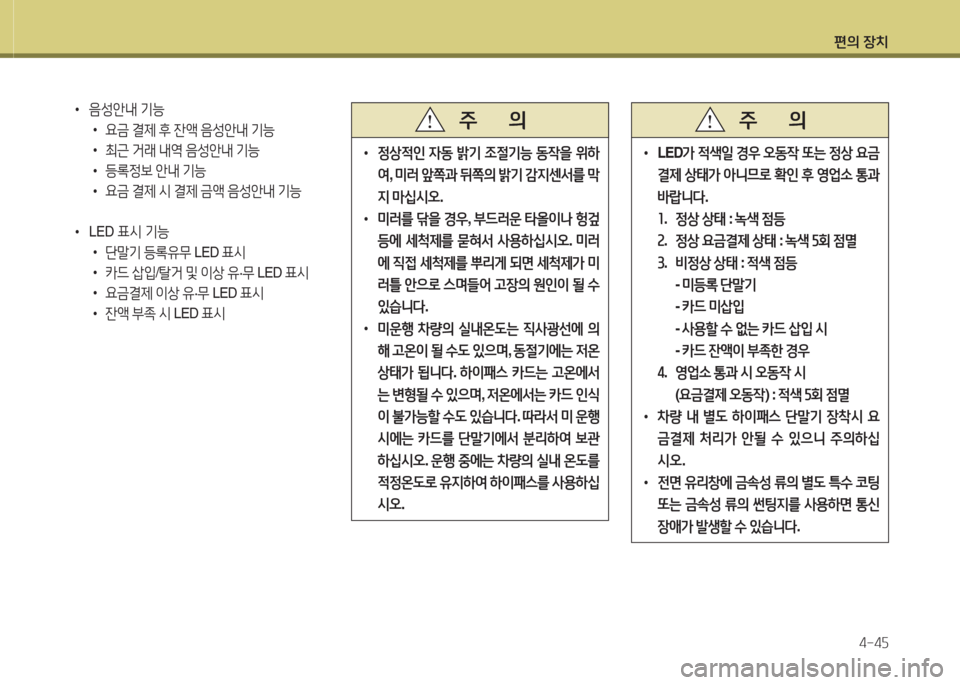

• 정상적인 자동 밝기 조절기능 동작을 위하
여, 미러 앞쪽과 뒤쪽의 밝기 감지센서를 막
지 마십시오.
•미러를 닦을 경우, 부드러운 타올이나 헝겊
등에 세척제를 묻혀서 사용하십시오. 미러
에 직접 세척제를 뿌리게 되면 세척제가 미
러틀 안으로 스며들어 고장의 원인이 될 수
있습니다.
• 미운행 차량의 실내온도는 직사광선에 의
해 고온이 될 수도 있으며, 동절기에는 저온
상태가 됩니다. 하이패스 카드는 고온에서
는 변형될 수 있으며, 저온에서는 카드 인식
이 불가능할 수도 있습니다. 따라서 미 운행
시에는 카드를 단말기에서 분리하여 보관
하십시오. 운행 중에는 차량의 실내 온도를
적정온도로 유지하여 하이패스를 사용하십
시오.
주 의
•LED가 적색일 경우 오동작 또는 정상 요금
결제 상태가 아니므로 확인 후 영업소 통과
바랍니다.
1. 정상 상태 : 녹색 점등
2. 정상 요금결제 상태 : 녹색 5회 점멸
3. 비정상 상태 : 적색 점등
- 미등록 단말기
- 카드 미삽입
- 사용할 수 없는 카드 삽입 시
- 카드 잔액이 부족한 경우
4. 영업소 통과 시 오동작 시
(요금결제 오동작) : 적색 5회 점멸
• 차량 내 별도 하이패스 단말기 장착시 요
금결제 처리가 안될 수 있으니 주의하십
시오.
•전면 유리창에 금속성 류의 별도 특수 코팅
또는 금속성 류의 썬팅지를 사용하면 통신
장애가 발생할 수 있습니다.
주 의 •음성안내 기능
•요금 결제 후 잔액 음성안내 기능
•최근 거래 내역 음성안내 기능
•등록정보 안내 기능
•요금 결제 시 결제 금액 음성안내 기능
•LED 표시 기능
•단말기 등록유무 LED 표시
•카드 삽입/탈거 및 이상 유·무 LED 표시
•요금결제 이상 유·무 LED 표시
•잔액 부족 시 LED 표시

편의 장치
4-46

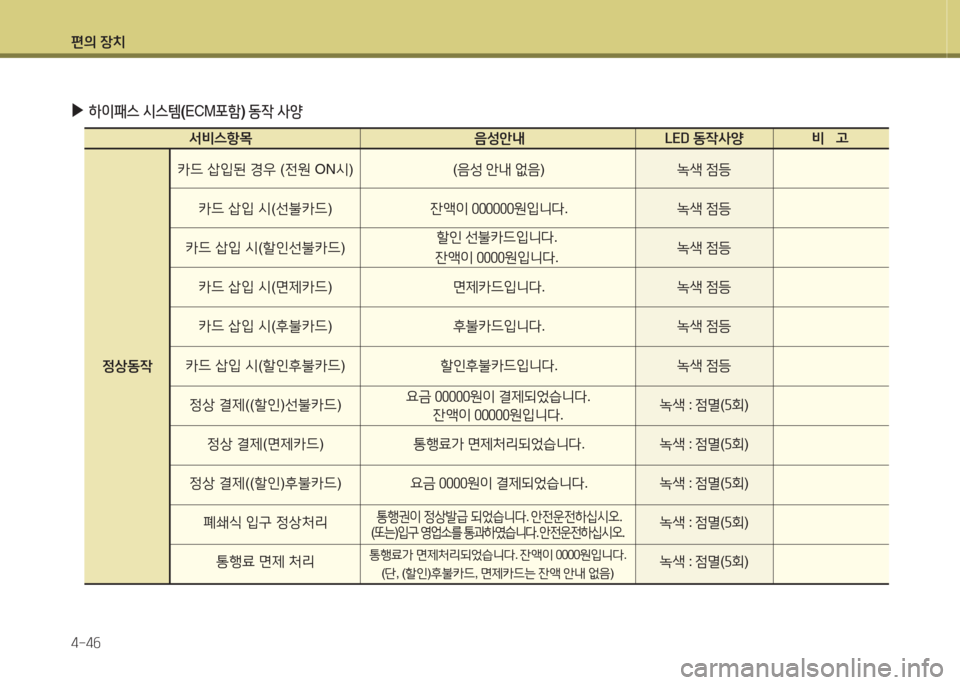

▶하이패스 시스템(ECM포함) 동작 사양
서비스항목 음성안내 LED 동작사양 비 고
카드 삽입된 경우 (전원 ON시)
카드 삽입 시(선불카드)
카드 삽입 시(할인선불카드)
카드 삽입 시(면제카드)
카드 삽입 시(후불카드)
카드 삽입 시(할인후불카드)
정상 결제((할인)선불카드)
정상 결제(면제카드)
정상 결제((할인)후불카드)
폐쇄식 입구 정상처리
통행료 면제 처리
녹색 점등
녹색 점등
녹색 점등
녹색 점등
녹색 점등
녹색 점등
녹색 : 점멸(5회)
녹색 : 점멸(5회)
녹색 : 점멸(5회)
녹색 : 점멸(5회)
녹색 : 점멸(5회)
(음성 안내 없음)
잔액이 000000원입니다.
면제카드입니다.
후불카드입니다.
할인후불카드입니다.
통행료가 면제처리되었습니다.
요금 0000원이 결제되었습니다.
할인 선불카드입니다.
잔액이 0000원입니다.
요금 00000원이 결제되었습니다.
잔액이 00000원입니다.
통행료가 면제처리되었습니다. 잔액이 0000원입니다.
(단, (할인)후불카드, 면제카드는 잔액 안내 없음)
정상동작
통행권이 정상발급 되었습니다. 안전운전하십시오.(또는)입구 영업소를 통과하였습니다. 안전운전하십시오.

편의 장치
4-47

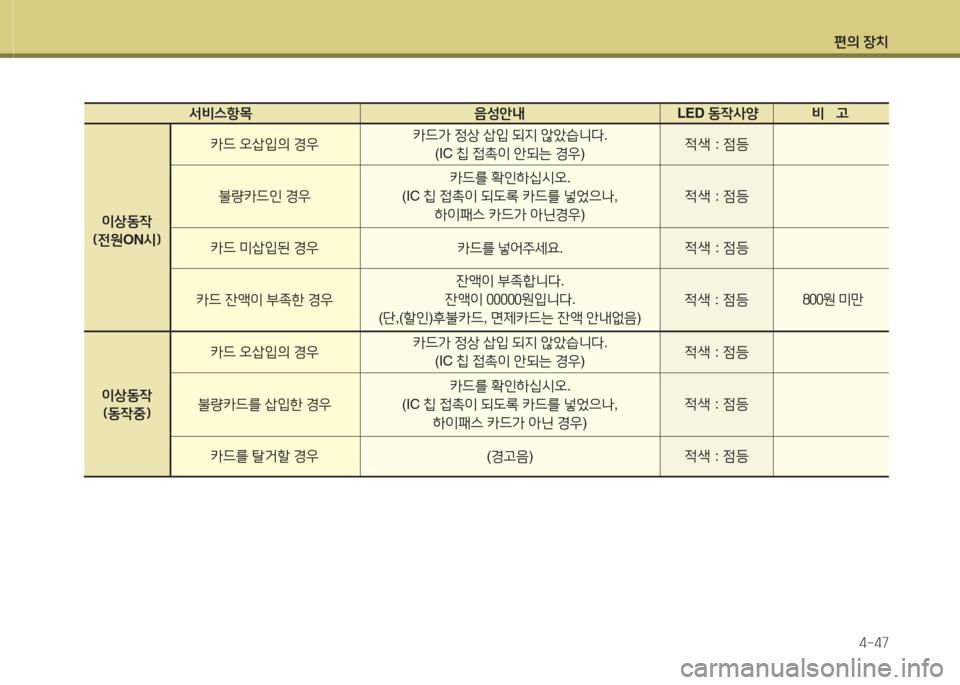

서비스항목 음성안내 LED 동작사양 비 고
이상동작
(전원ON시)
이상동작
(동작중)
카드 오삽입의 경우
불량카드인 경우
카드 미삽입된 경우
카드 오삽입의 경우
카드 잔액이 부족한 경우
불량카드를 삽입한 경우
카드가 정상 삽입 되지 않았습니다.
(IC 칩 접촉이 안되는 경우)
카드가 정상 삽입 되지 않았습니다.
(IC 칩 접촉이 안되는 경우)
카드를 확인하십시오.
(IC 칩 접촉이 되도록 카드를 넣었으나,
하이패스 카드가 아닌경우)
카드를 확인하십시오.
(IC 칩 접촉이 되도록 카드를 넣었으나,
하이패스 카드가 아닌 경우)
카드를 넣어주세요.
(경고음)
800원 미만
잔액이 부족합니다.
잔액이 00000원입니다.
(단,(할인)후불카드, 면제카드는 잔액 안내없음)
카드를 탈거할 경우
적색 : 점등
적색 : 점등
적색 : 점등
적색 : 점등
적색 : 점등
적색 : 점등
적색 : 점등
