▶작동 조건
•시동 「ON」 이상 상태에서 주차보조시스템
작동 ON/OFF 버튼을 누르면 전진 또는 후
진 시 작동됩니다.
• 주차보조시스템 작동 버튼 「OFF」 상태에
서 「R」(후진) 위치 진입 시 자동으로 「ON」
상태가 되어 주차보조시스템이 작동됩니
다. 단, 10km/h 초과 속도에서는 장애물에
대해 경보를 하지 않고, 20km/h (SPAS사
양 적용 시, 40km/h) 이상 주행 시 주차보
조시스템 작동 버튼이 「OFF」 상태가 됩니
다.
•「R」(후진) 상태에서 주차보조시스템이 자
동 「ON」 조건 이외에도 주차보조시스템 스
위치를 눌러 시스템을 ON한 조건에서도
40km/h 이상 주행 시 주차보조시스템 작동
버튼이 「OFF」 상태가 됩니다.
•전진시 코너부 감지거리는 약 60cm 이내입
니다.
•후진시 감지거리는 약 100cm 이내입니다.
• 동시에 감지되는 부분이 2개 이상일 때는
보다 가까운 곳이 우선 감지됩니다.

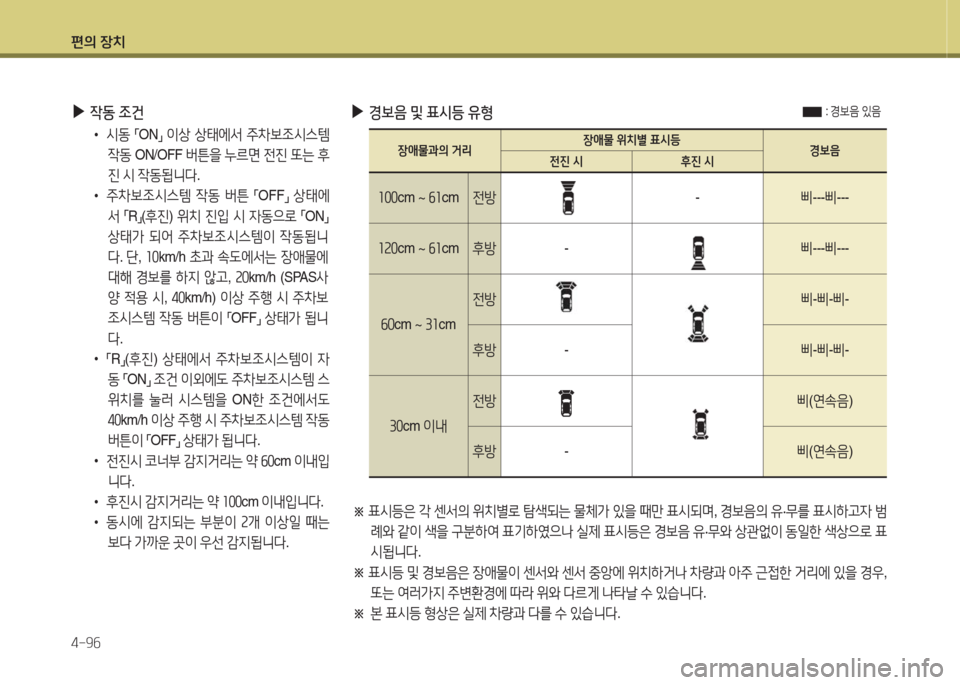

▶경보음 및 표시등 유형: 경보음 있음
※ 표시등은 각 센서의 위치별로 탐색되는 물체가 있을 때만 표시되며, 경보음의 유·무를 표시하고자 범
례와 같이 색을 구분하여 표기하였으나 실제 표시등은 경보음 유·무와 상관없이 동일한 색상으로 표
시됩니다.
※ 표시등 및 경보음은 장애물이 센서와 센서 중앙에 위치하거나 차량과 아주 근접한 거리에 있을 경우,
또는 여러가지 주변환경에 따라 위와 다르게 나타날 수 있습니다.
※ 본 표시등 형상은 실제 차량과 다를 수 있습니다.
장애물과의 거리장애물 위치별 표시등경보음전진 시후진 시
100cm ~ 61cm전방-삐---삐---
120cm ~ 61cm후방-삐---삐---
60cm ~ 31cm
전방 삐-삐-삐-
후방-삐-삐-삐-
30cm 이내
전방 삐(연속음)
후방-삐(연속음)

편의 장치
4-97

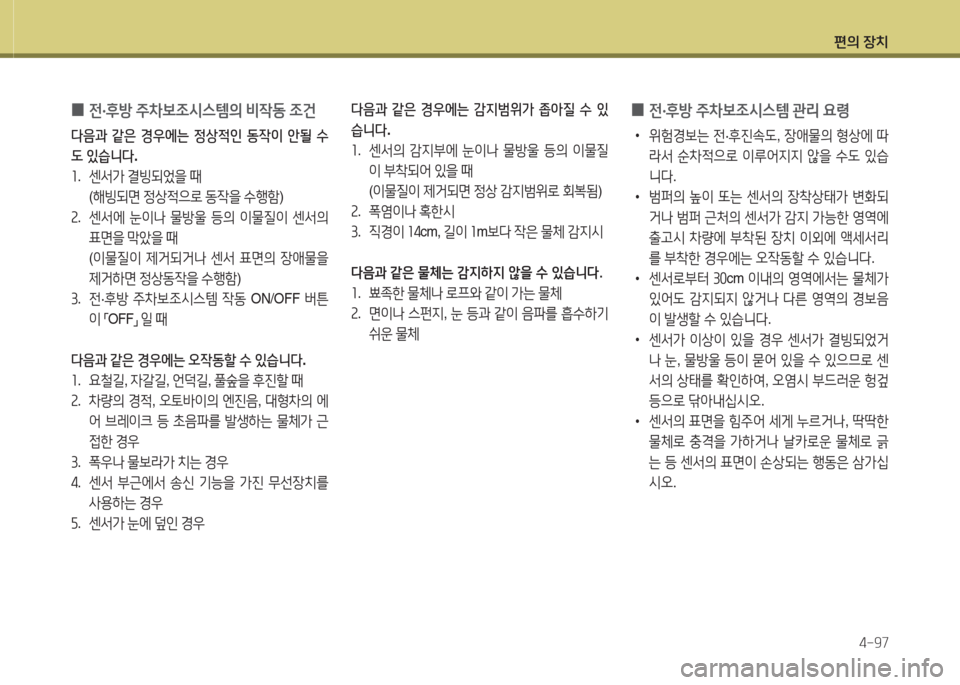

0전·후방 주차보조시스템의 비작동 조건
다음과 같은 경우에는 정상적인 동작이 안될 수
도 있습니다.
1. 센서가 결빙되었을 때
(해빙되면 정상적으로 동작을 수행함)
2. 센서에 눈이나 물방울 등의 이물질이 센서의
표면을 막았을 때
(이물질이 제거되거나 센서 표면의 장애물을
제거하면 정상동작을 수행함)
3. 전·후방 주차보조시스템 작동 ON/OFF 버튼
이 「OFF」 일 때
다음과 같은 경우에는 오작동할 수 있습니다.
1. 요철길, 자갈길, 언덕길, 풀숲을 후진할 때
2. 차량의 경적, 오토바이의 엔진음, 대형차의 에
어 브레이크 등 초음파를 발생하는 물체가 근
접한 경우
3. 폭우나 물보라가 치는 경우
4. 센서 부근에서 송신 기능을 가진 무선장치를
사용하는 경우
5. 센서가 눈에 덮인 경우
0전·후방 주차보조시스템 관리 요령
•위험경보는 전·후진속도, 장애물의 형상에 따
라서 순차적으로 이루어지지 않을 수도 있습
니다.
•범퍼의 높이 또는 센서의 장착상태가 변화되
거나 범퍼 근처의 센서가 감지 가능한 영역에
출고시 차량에 부착된 장치 이외에 액세서리
를 부착한 경우에는 오작동할 수 있습니다.
•센서로부터 30cm 이내의 영역에서는 물체가
있어도 감지되지 않거나 다른 영역의 경보음
이 발생할 수 있습니다.
•센서가 이상이 있을 경우 센서가 결빙되었거
나 눈, 물방울 등이 묻어 있을 수 있으므로 센
서의 상태를 확인하여, 오염시 부드러운 헝겊
등으로 닦아내십시오.
•센서의 표면을 힘주어 세게 누르거나, 딱딱한
물체로 충격을 가하거나 날카로운 물체로 긁
는 등 센서의 표면이 손상되는 행동은 삼가십
시오.
다음과 같은 경우에는 감지범위가 좁아질 수 있
습니다.
1. 센서의 감지부에 눈이나 물방울 등의 이물질
이 부착되어 있을 때
(이물질이 제거되면 정상 감지범위로 회복됨)
2. 폭염이나 혹한시
3. 직경이 14cm, 길이 1m보다 작은 물체 감지시
다음과 같은 물체는 감지하지 않을 수 있습니다.
1. 뾰족한 물체나 로프와 같이 가는 물체
2. 면이나 스펀지, 눈 등과 같이 음파를 흡수하기
쉬운 물체

편의 장치
4-98

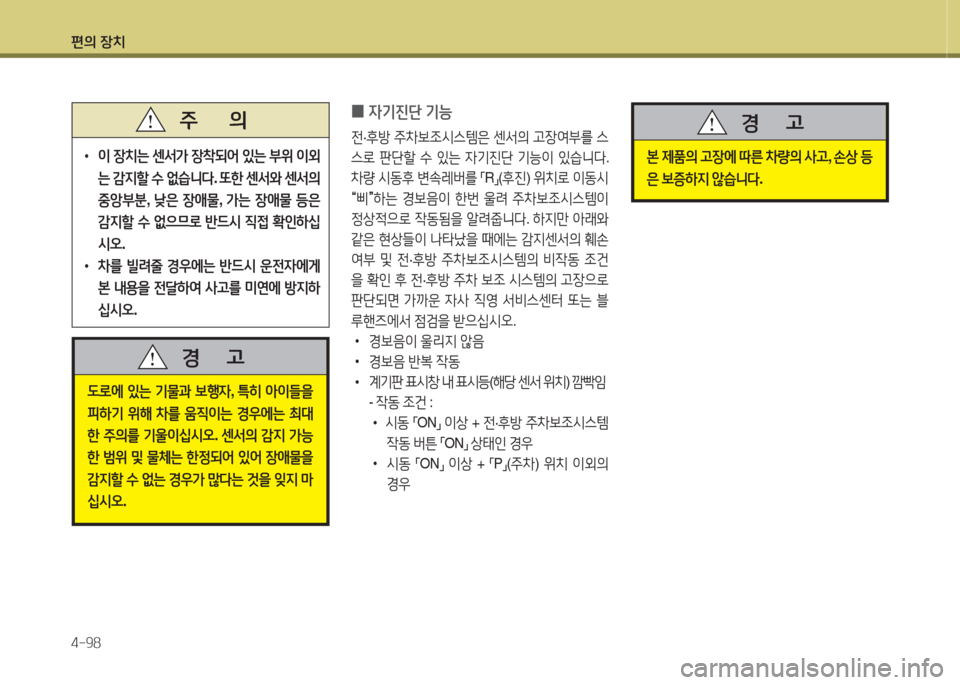

•이 장치는 센서가 장착되어 있는 부위 이외
는 감지할 수 없습니다. 또한 센서와 센서의
중앙부분, 낮은 장애물, 가는 장애물 등은
감지할 수 없으므로 반드시 직접 확인하십
시오.
• 차를 빌려줄 경우에는 반드시 운전자에게
본 내용을 전달하여 사고를 미연에 방지하
십시오.
주 의
도로에 있는 기물과 보행자, 특히 아이들을
피하기 위해 차를 움직이는 경우에는 최대
한 주의를 기울이십시오. 센서의 감지 가능
한 범위 및 물체는 한정되어 있어 장애물을
감지할 수 없는 경우가 많다는 것을 잊지 마
십시오.
경 고
0자기진단 기능
전·후방 주차보조시스템은 센서의 고장여부를 스
스로 판단할 수 있는 자기진단 기능이 있습니다.
차량 시동후 변속레버를 「R」(후진) 위치로 이동시
“삐”하는 경보음이 한번 울려 주차보조시스템이
정상적으로 작동됨을 알려줍니다. 하지만 아래와
같은 현상들이 나타났을 때에는 감지센서의 훼손
여부 및 전·후방 주차보조시스템의 비작동 조건
을 확인 후 전·후방 주차 보조 시스템의 고장으로
판단되면 가까운 자사 직영 서비스센터 또는 블
루핸즈에서 점검을 받으십시오.
•경보음이 울리지 않음
•경보음 반복 작동
•계기판 표시창 내 표시등(해당 센서 위치) 깜빡임
- 작동 조건 :
•시동 「ON」 이상 + 전·후방 주차보조시스템
작동 버튼 「ON」 상태인 경우
• 시동 「ON」 이상 + 「P」(주차) 위치 이외의
경우
본 제품의 고장에 따른 차량의 사고, 손상 등
은 보증하지 않습니다.
경 고

편의 장치
4-99
•후방 감시 카메라는 주·정차 보조장치입니
다. 후진 및 주·정차시 카메라에 나타나지 않
는 사각지역이 있으므로 실외, 실내미러 및
운전자가 직접 후방상황을 확인하십시오.
• 후방 감시카메라 렌즈 표면에 이물질이 묻
으면 카메라의 제기능이 발휘될 수 없으므
로 항상 청결히 유지해주십시오.
주 의

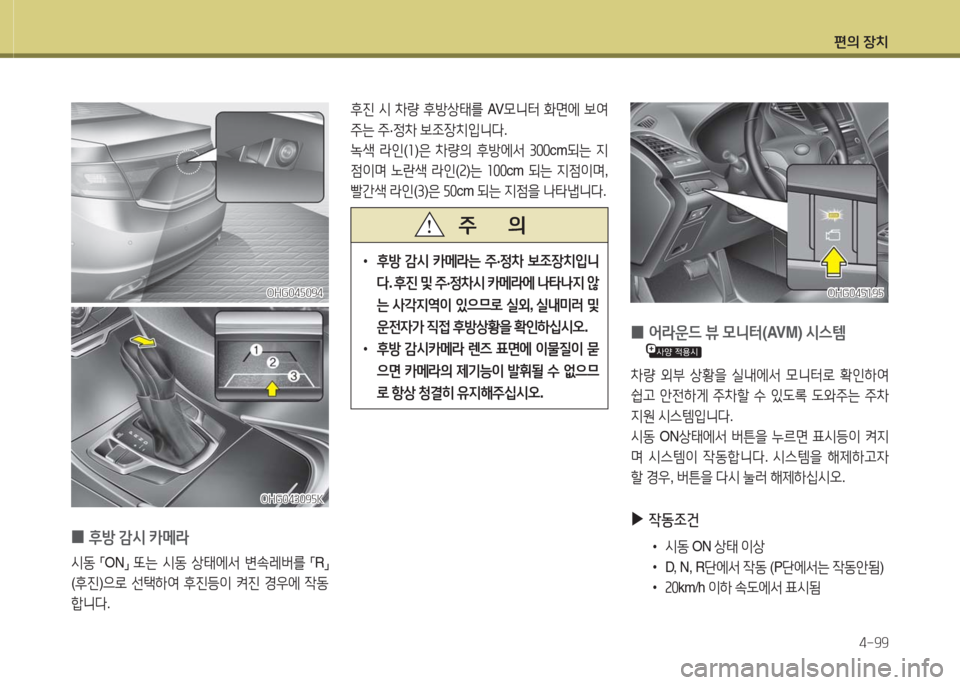

후진 시 차량 후방상태를 AV모니터 화면에 보여
주는 주·정차 보조장치입니다.
녹색 라인(1)은 차량의 후방에서 300cm되는 지
점이며 노란색 라인(2)는 100cm 되는 지점이며,
빨간색 라인(3)은 50cm 되는 지점을 나타냅니다.
0후방 감시 카메라
시동 「ON」 또는 시동 상태에서 변속레버를 「R」
(후진)으로 선택하여 후진등이 켜진 경우에 작동
합니다.
OHG045094OHG045094
OHG043095KOHG043095K
OHG045195OHG045195
0어라운드 뷰 모니터(AVM) 시스템

차량 외부 상황을 실내에서 모니터로 확인하여
쉽고 안전하게 주차할 수 있도록 도와주는 주차
지원 시스템입니다.
시동 ON상태에서 버튼을 누르면 표시등이 켜지
며 시스템이 작동합니다. 시스템을 해제하고자
할 경우, 버튼을 다시 눌러 해제하십시오.
▶작동조건
•시동 ON 상태 이상
•D, N , R단에서 작동 (P단에서는 작동안됨)
•20km/h 이하 속도에서 표시됨

편의 장치
4-100

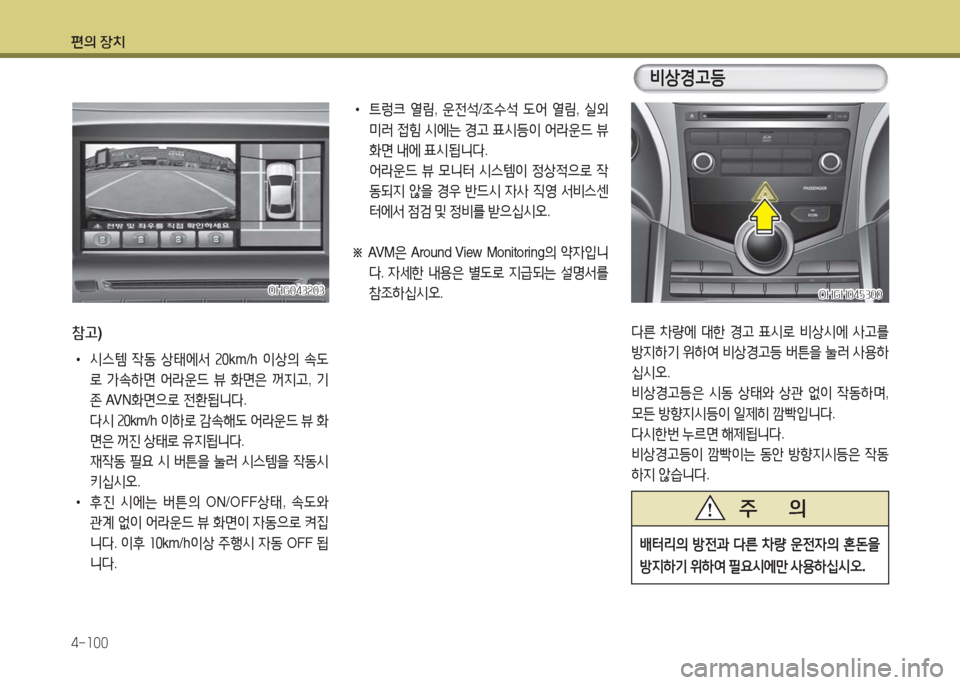

OHG043203OHG043203
참고)
•시스템 작동 상태에서 20km/h 이상의 속도
로 가속하면 어라운드 뷰 화면은 꺼지고, 기
존 AVN화면으로 전환됩니다.
다시 20km/h 이하로 감속해도 어라운드 뷰 화
면은 꺼진 상태로 유지됩니다.
재작동 필요 시 버튼을 눌러 시스템을 작동시
키십시오.
•후진 시에는 버튼의 ON/OFF상태, 속도와
관계 없이 어라운드 뷰 화면이 자동으로 켜집
니다. 이후 10km/h이상 주행시 자동 OFF 됩
니다.
•트렁크 열림, 운전석/조수석 도어 열림, 실외
미러 접힘 시에는 경고 표시등이 어라운드 뷰
화면 내에 표시됩니다.
어라운드 뷰 모니터 시스템이 정상적으로 작
동되지 않을 경우 반드시 자사 직영 서비스센
터에서 점검 및 정비를 받으십시오.
※ AVM은 Around View Monitoring의 약자입니
다. 자세한 내용은 별도로 지급되는 설명서를
참조하십시오.
다른 차량에 대한 경고 표시로 비상시에 사고를
방지하기 위하여 비상경고등 버튼을 눌러 사용하
십시오.
비상경고등은 시동 상태와 상관 없이 작동하며,
모든 방향지시등이 일제히 깜빡입니다.
다시한번 누르면 해제됩니다.
비상경고등이 깜빡이는 동안 방향지시등은 작동
하지 않습니다.
비상경고등
배터리의 방전과 다른 차량 운전자의 혼돈을
방지하기 위하여 필요시에만 사용하십시오.
주 의
OHGH045300OHGH045300

편의 장치
4-101

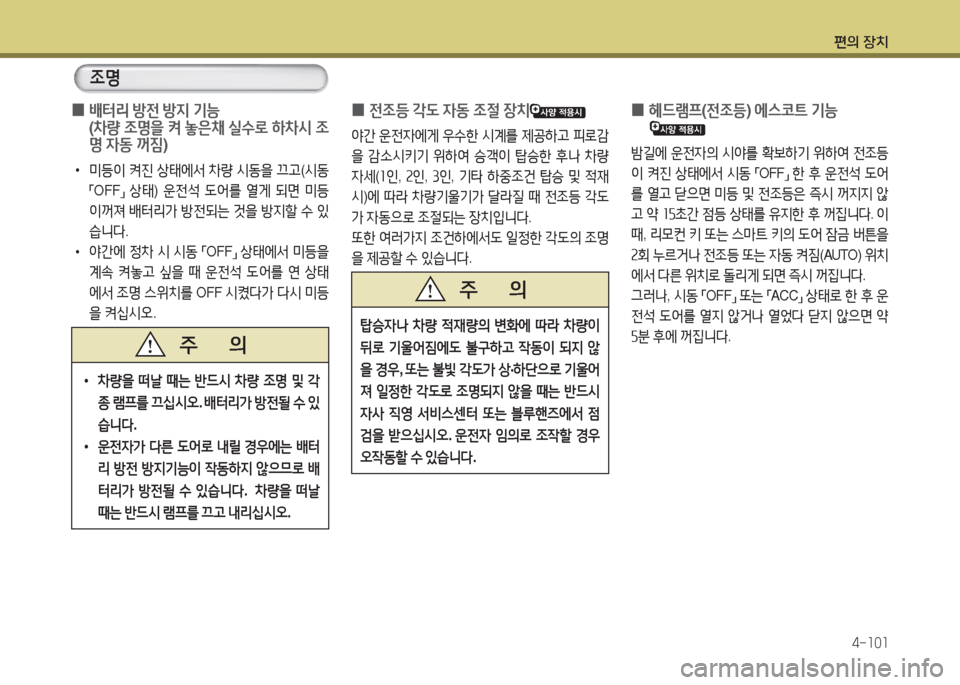

0전조등 각도 자동 조절 장치
야간 운전자에게 우수한 시계를 제공하고 피로감
을 감소시키기 위하여 승객이 탑승한 후나 차량
자세(1인, 2인, 3인, 기타 하중조건 탑승 및 적재
시)에 따라 차량기울기가 달라질 때 전조등 각도
가 자동으로 조절되는 장치입니다.
또한 여러가지 조건하에서도 일정한 각도의 조명
을 제공할 수 있습니다.
탑승자나 차량 적재량의 변화에 따라 차량이
뒤로 기울어짐에도 불구하고 작동이 되지 않
을 경우, 또는 불빛 각도가 상·하단으로 기울어
져 일정한 각도로 조명되지 않을 때는 반드시
자사 직영 서비스센터 또는 블루핸즈에서 점
검을 받으십시오. 운전자 임의로 조작할 경우
오작동할 수 있습니다.
주 의
0 배터리 방전 방지 기능
(차량 조명을 켜 놓은채 실수로 하차시 조
명 자동 꺼짐)
•미등이 켜진 상태에서 차량 시동을 끄고(시동
「OFF」 상태) 운전석 도어를 열게 되면 미등
이꺼져 배터리가 방전되는 것을 방지할 수 있
습니다.
•야간에 정차 시 시동 「OFF」 상태에서 미등을
계속 켜놓고 싶을 때 운전석 도어를 연 상태
에서 조명 스위치를 OFF 시켰다가 다시 미등
을 켜십시오.
조명
•차량을 떠날 때는 반드시 차량 조명 및 각
종 램프를 끄십시오. 배터리가 방전될 수 있
습니다.
•운전자가 다른 도어로 내릴 경우에는 배터
리 방전 방지기능이 작동하지 않으므로 배
터리가 방전될 수 있습니다. 차량을 떠날
때는 반드시 램프를 끄고 내리십시오.
주 의
0헤드램프(전조등) 에스코트 기능

밤길에 운전자의 시야를 확보하기 위하여 전조등
이 켜진 상태에서 시동 「OFF」 한 후 운전석 도어
를 열고 닫으면 미등 및 전조등은 즉시 꺼지지 않
고 약 15초간 점등 상태를 유지한 후 꺼집니다. 이
때, 리모컨 키 또는 스마트 키의 도어 잠금 버튼을
2회 누르거나 전조등 또는 자동 켜짐(AUTO) 위치
에서 다른 위치로 돌리게 되면 즉시 꺼집니다.
그러나, 시동 「OFF」 또는 「ACC」 상태로 한 후 운
전석 도어를 열지 않거나 열었다 닫지 않으면 약
5분 후에 꺼집니다.

편의 장치
4-102

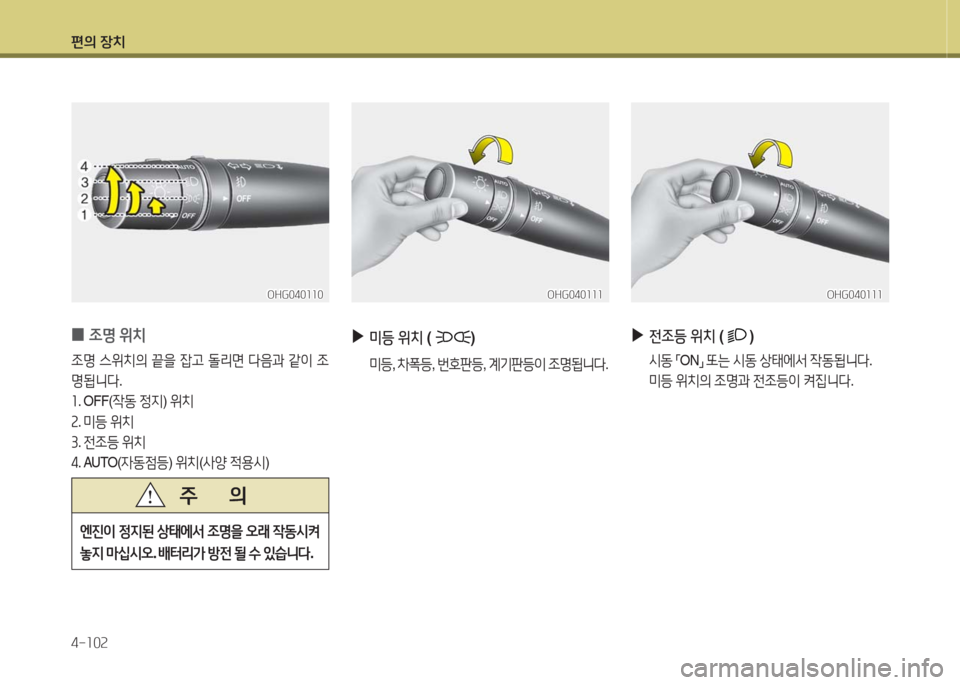

0조명 위치
조명 스위치의 끝을 잡고 돌리면 다음과 같이 조
명됩니다.
1. O F F (작동 정지) 위치
2. 미등 위치
3. 전조등 위치
4. AU TO (자동점등) 위치(사양 적용시)
OHG040110OHG040110
엔진이 정지된 상태에서 조명을 오래 작동시켜
놓지 마십시오. 배터리가 방전 될 수 있습니다.
주 의
▶미등 위치 ( )
미등, 차폭등, 번호판등, 계기판등이 조명됩니다.
OHG040111OHG040111
▶전조등 위치 ()
시동 「ON」 또는 시동 상태에서 작동됩니다.
미등 위치의 조명과 전조등이 켜집니다.
OHG040111OHG040111

편의 장치
4-103
•센서의 상부에는 절대로 물건을 놓거나 유
리 세정제로 닦지 마십시오.
• 센서 하부에 다른 장치를 추가하지 마십시오.
• 안개, 눈, 비 및 흐린 날씨에는 반드시 수동
으로 전환하여 사용하십시오.
• 실차 조도는 항상 일정하지 않기 때문에 기
후, 계절 주위환경에 따라 켜지고 꺼지는 시
간이 달라질 수 있습니다.
• 이 장치는 일출, 일몰시에 제한적으로만 사
용하며 일반적인 조명의 점등 및 소등 작동
은 수동으로 조작 하십시오.
• 출고 상태와 다르게 차 안의 조도에 영향을
줄 수 있는 광차단코팅 또는 썬팅을 할 경
우 오작동 할 수 있습니다.
주 의

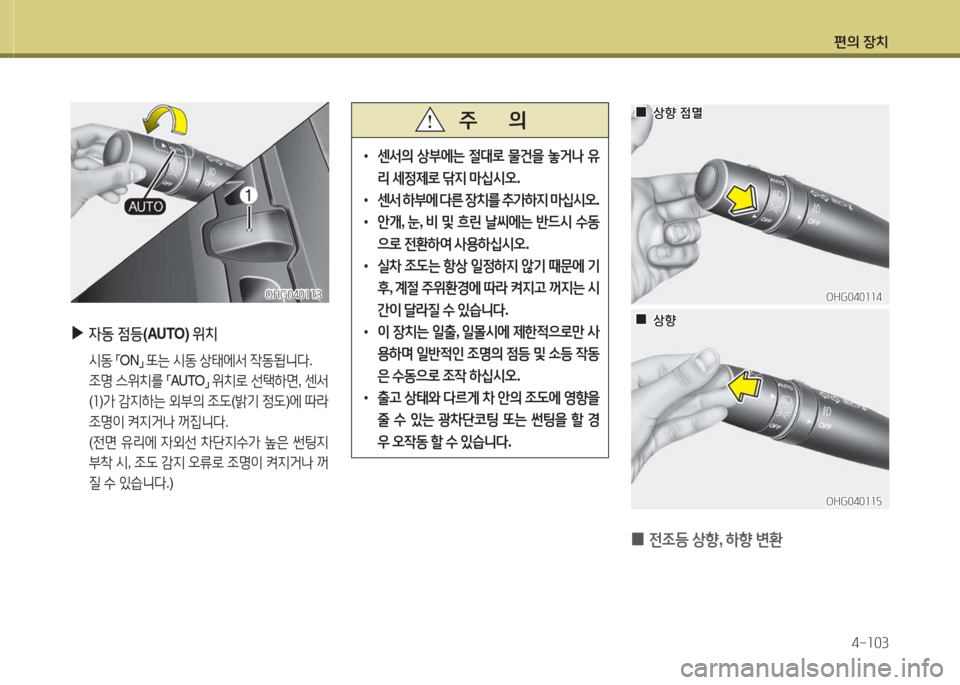

▶자동 점등(AUTO) 위치
시동 「ON」 또는 시동 상태에서 작동됩니다.
조명 스위치를 「AUTO」 위치로 선택하면, 센서
(1)가 감지하는 외부의 조도(밝기 정도)에 따라
조명이 켜지거나 꺼집니다.
(전면 유리에 자외선 차단지수가 높은 썬팅지
부착 시, 조도 감지 오류로 조명이 켜지거나 꺼
질 수 있습니다.)
OHG040113OHG040113
00상향 점멸상향 점멸
00상향상향
OHG040114OHG040114
