2016 Hyundai Grandeur Hybrid 그랜저 HG HEV - 사용 설명서 (in Korean)

1내관도 I .............................................................................................1-2
내관도 II ............................................................................................1-3
트렁크 ...............................................................................................1-4
엔진룸 ...............................................................................................1-5
안내
1장 그림 목차

안내

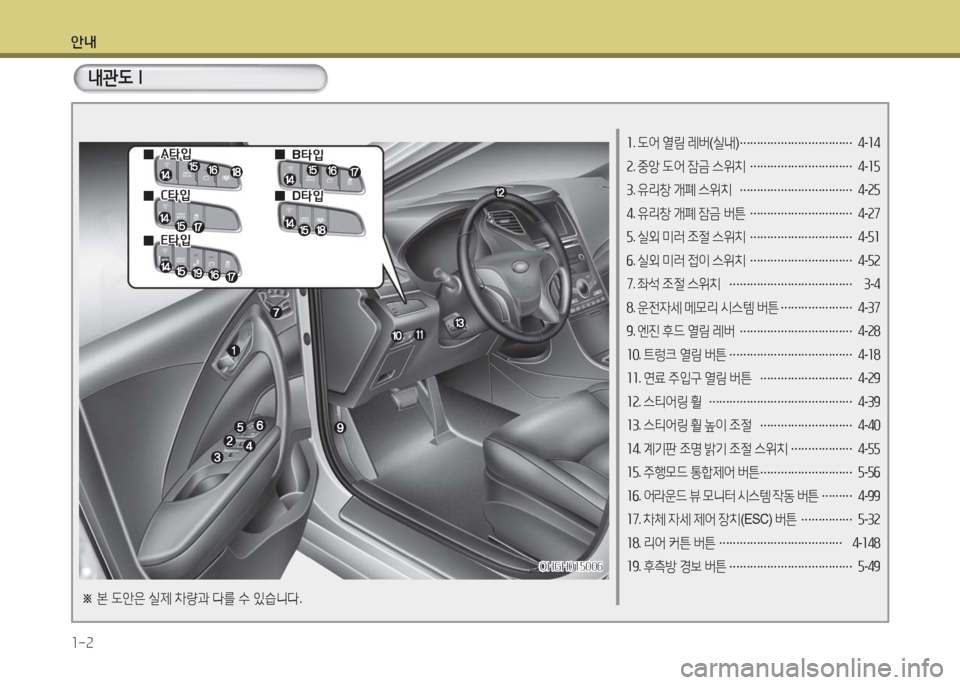

1-2

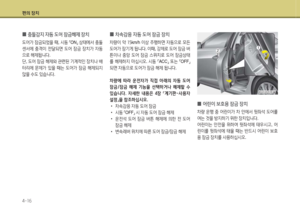

1. 도어 열림 레버(실내) …………………………… 4-14
2. 중앙 도어 잠금 스위치 ………………………… 4-15

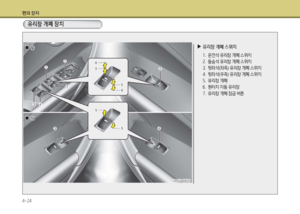

3. 유리창 개폐 스위치 …………………………… 4-25
4. 유리창 개폐 잠금 버튼 ………………………… 4-27
5. 실외 미러 조절 스위치 ………………………… 4-51
6. 실외 미러 접이 스위치 ………………………… 4-52

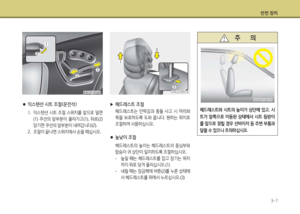

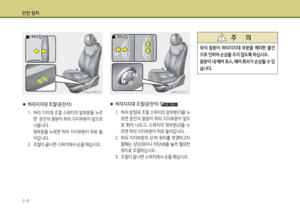

7. 좌석 조절 스위치 ……………………………… 3-4
8. 운전자세 메모리 시스템 버튼 ………………… 4-37

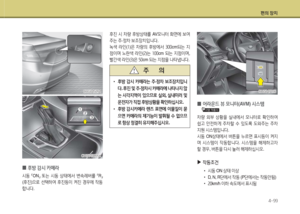

9. 엔진 후드 열림 레버 …………………………… 4-28

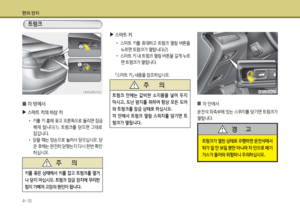

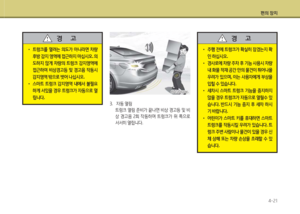

10. 트렁크 열림 버튼 ……………………………… 4-18

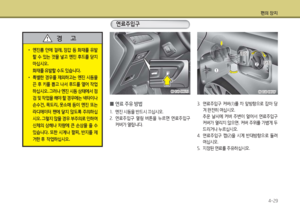

11. 연료 주입구 열림 버튼 ……………………… 4-29
12. 스티어링 휠 …………………………………… 4-39
13. 스티어링 휠 높이 조절 ……………………… 4-40

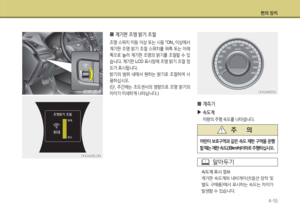

14. 계기판 조명 밝기 조절 스위치 ……………… 4-55

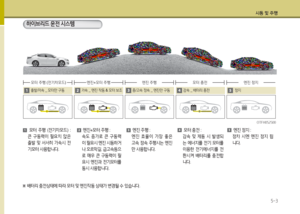

15. 주행모드 통합제어 버튼 ……………………… 5-56
16. 어라운드 뷰 모니터 시스템 작동 버튼 ……… 4-99
17. 차체 자세 제어 장치(ESC) 버튼 …………… 5-32
18. 리어 커튼 버튼 ……………………………… 4-148
19. 후측방 경보 버튼 ………………………………5-49

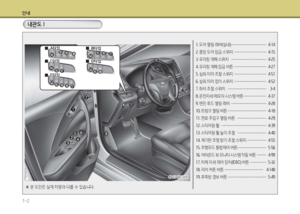

내관도 I
OHGH015006OHGH015006
※ 본 도안은 실제 차량과 다를 수 있습니다.
00A타입A타입 00BB타입타입
00DD타입타입 00C타입C타입
00E타입E타입

안내

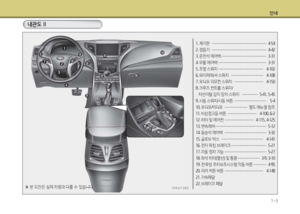

1-3
OHG010002OHG010002

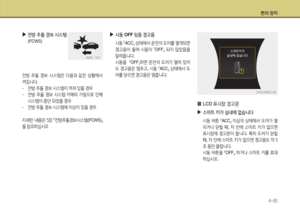

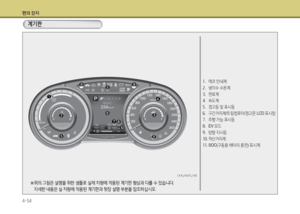

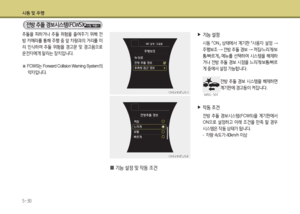

1. 계기판 …………………………………………… 4-54

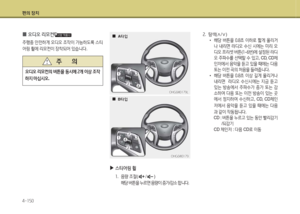

2. 경음기 …………………………………………… 4-42
3. 운전석 에어백 …………………………………… 3-31
4. 무릎 에어백 ……………………………………… 3-31

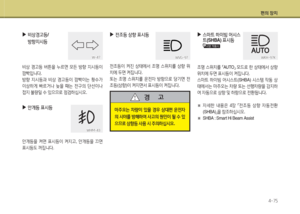

5. 조명 스위치 …………………………………… 4-102

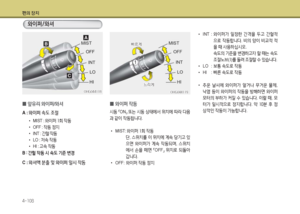

6. 와이퍼/와셔 스위치 ………………………… 4-108
7. 오디오 리모컨 스위치 ……………………… 4-150

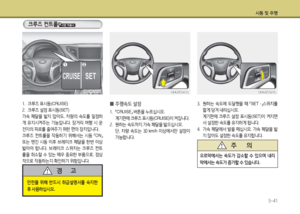

8. 크루즈 컨트롤 스위치/
차선이탈 감지 장치 스위치 …………… 5-41, 5-45
9. 시동 스위치/시동 버튼 ………………………… 5-4
10. 오디오/비디오 ………………… 별도 매뉴얼 참조

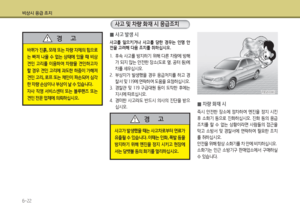

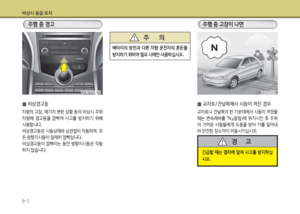

11. 비상경고등 버튼 ……………………… 4-100, 6-2
12. 히터 및 에어컨 ……………………… 4-115, 4-125
13. 변속레버 ………………………………………… 5-12
14. 동승석 에어백 ………………………………… 3-32
15. 글로브 박스 ………………………………… 4-141
16. 전자 파킹 브레이크 …………………………… 5-21
17. 자동 정차 기능 ………………………………… 5-27
18. 좌석 히터(열선) 및 통풍 ………………… 3-9, 3-10
19. 전·후방 주차보조시스템 작동 버튼 ………… 4-95
20. 리어 커튼 버튼 ……………………………… 4-148
21. 가속페달
22. 브레이크 페달
내관도 II
※ 본 도안은 실제 차량과 다를 수 있습니다.OHG015002OHG015002

안내

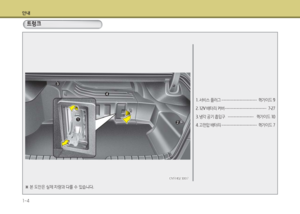

1-4

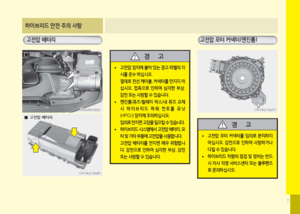

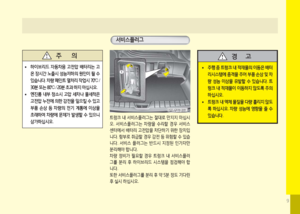

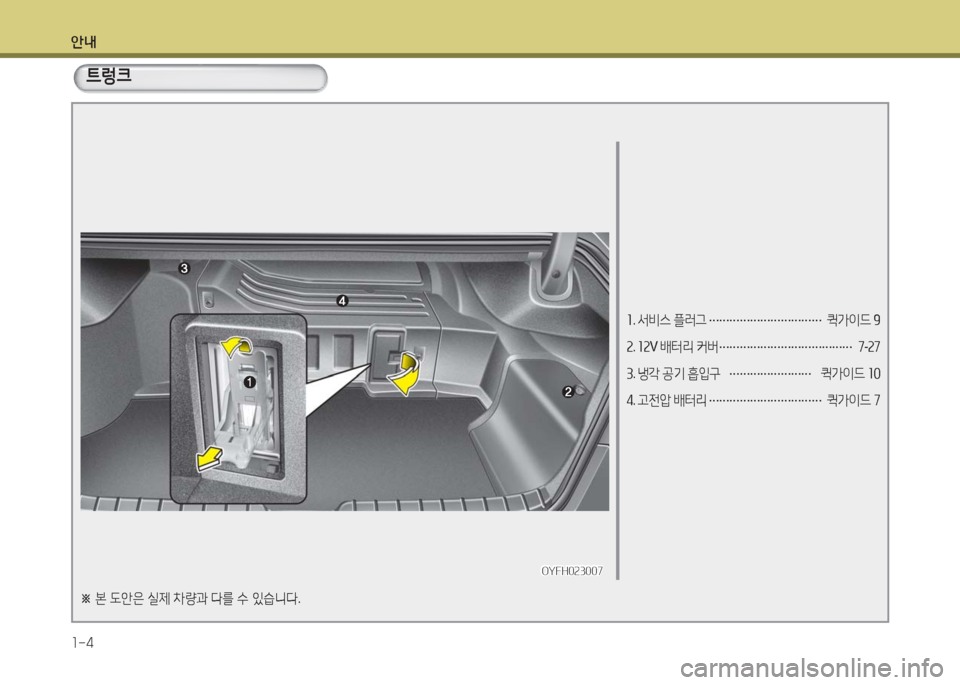

1. 서비스 플러그 …………………………… 퀵가이드 9
2. 12V 배터리 커버 ………………………………… 7-27
3. 냉각 공기 흡입구 …………………… 퀵가이드 10
4. 고전압 배터리 ……………………………퀵가이드 7
OYFH023007OYFH023007
※ 본 도안은 실제 차량과 다를 수 있습니다.
트렁크

안내

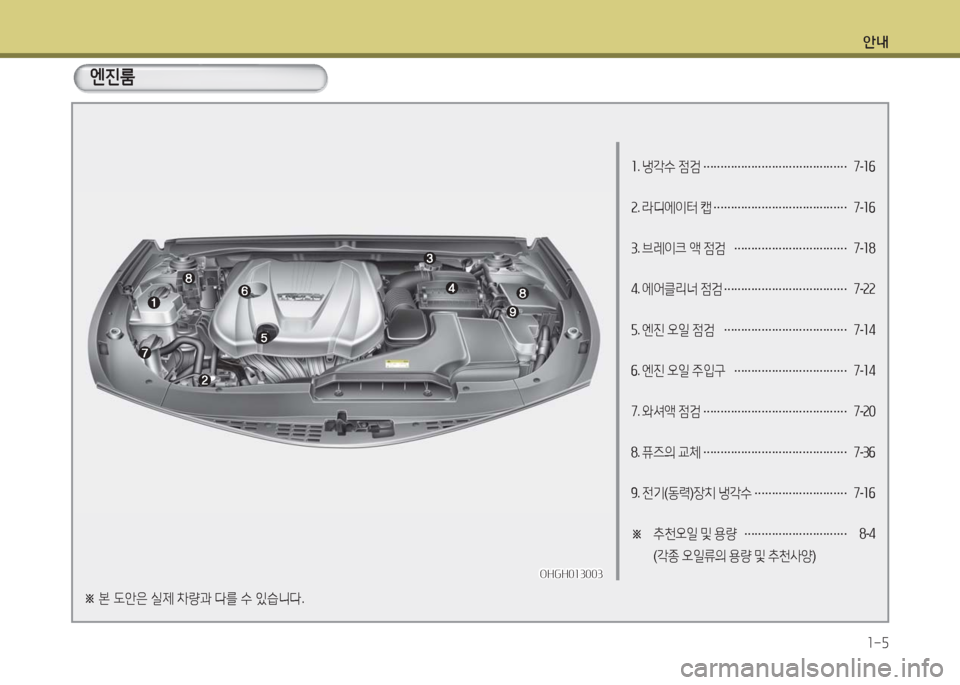

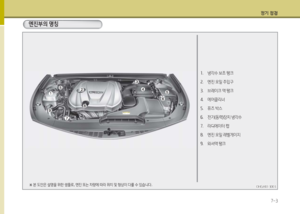

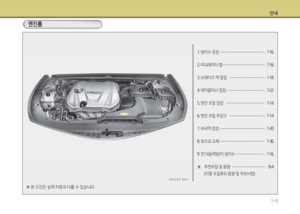

1-5





1. 냉각수 점검 …………………………………… 7-16
2. 라디에이터 캡 ………………………………… 7-16
3. 브레이크 액 점검 …………………………… 7-18
4. 에어클리너 점검 ……………………………… 7-22
5. 엔진 오일 점검 ……………………………… 7-14
6. 엔진 오일 주입구 …………………………… 7-14
7. 와셔액 점검 …………………………………… 7-20

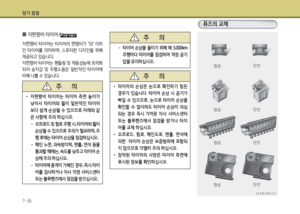

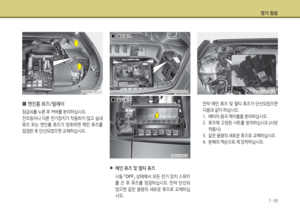

8. 퓨즈의 교체 …………………………………… 7-36
9. 전기(동력)장치 냉각수 ……………………… 7-16

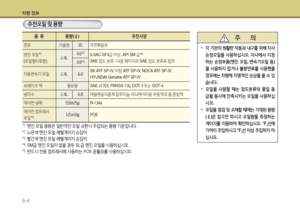

※ 추천오일 및 용량 ………………………… 8-4
(각종 오일류의 용량 및 추천사양)
OHGH013003OHGH013003
엔진룸
※ 본 도안은 실제 차량과 다를 수 있습니다.

1일 1회 일상 점검 실시 .................................................................2-2
엔진룸을 열고 ..................................................................................2-2
규격타이어 장착 및 타이어 공기압 수시 점검 ..........................2-3
운전석에 앉아서 ..............................................................................2-3

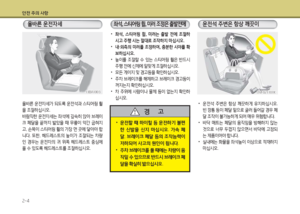

올바른 운전자세 ..............................................................................2-4
좌석, 스티어링 휠, 미러 조정은 출발전에 ..................................2-4
운전석 주변은 항상 깨끗이 ...........................................................2-4

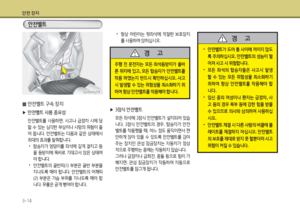

탑승자를 보호하는 안전벨트 착용 ............................................2-5
안전벨트 착용 ..................................................................................2-5
기타 주의사항 ................................................................................... 2-5

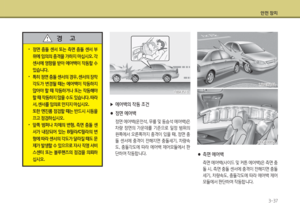

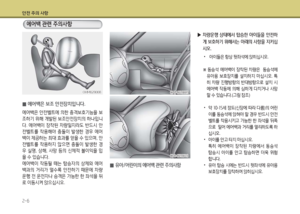

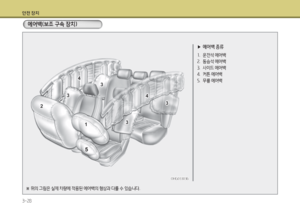

에어백 관련 주의사항 ..................................................................2-6
에어백은 보조 안전장치입니다. .................................................. 2-6
유아/어린이의 에어백 관련 주의사항 ....................................... 2-6

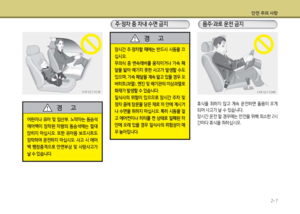

주·정차 중 차내 수면 금지 ............................................................2-7
음주·과로 운전 금지 .......................................................................2-7

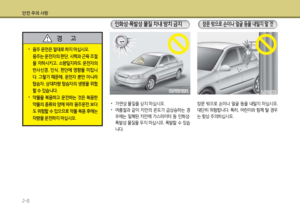

인화성·폭발성 물질 차내 방치 금지 ............................................2-8
창문 밖으로 손이나 얼굴 등을 내밀지 말 것 .............................2-8

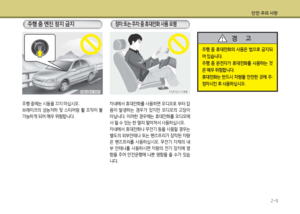

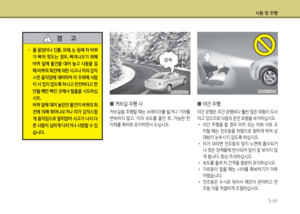

주행 중 엔진 정지 금지 ..................................................................2-9
정차 또는 주차 중 휴대전화 사용 요령 .......................................2-9

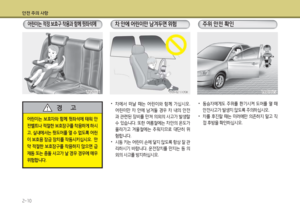

어린이는 적정 보호구 착용과 함께 뒷좌석에 ......................... 2-10
차 안에 어린이만 남겨두면 위험 ..............................................2-10
주위 안전 확인.............................................................................. 2-10

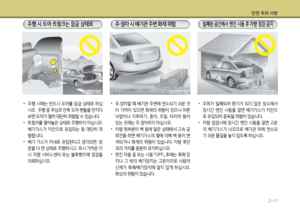

주행 시 도어·트렁크는 잠금 상태로 ......................................... 2-11
주·정차 시 배기관 주변 화재 위험 ............................................2-11
밀폐된 공간에서 엔진 시동 후 차량 점검 금지 ...................... 2-11

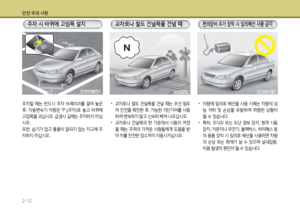

주차 시 바퀴에 고임목 설치 ....................................................... 2-12
교차로나 철도 건널목을 건널 때 ..............................................2-12
편의장비 추가 장착 시 임의배선 사용 금지............................ 2-12

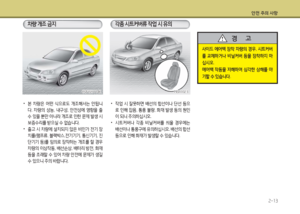

차량 개조 금지.............................................................................. 2-13
각종 시트커버류 작업 시 유의 .................................................. 2-13
자사 직영 서비스센터 또는 블루핸즈 이용 ............................. 2-14
순정부품의 사용 ........................................................................... 2-14
기타 주의 사항.............................................................................. 2-14

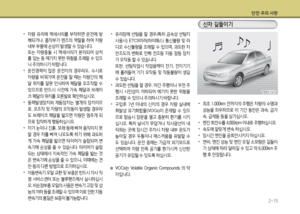

신차 길들이기 ............................................................................... 2-15
안전 주의 사항
2
2장 목차

안전 주의 사항

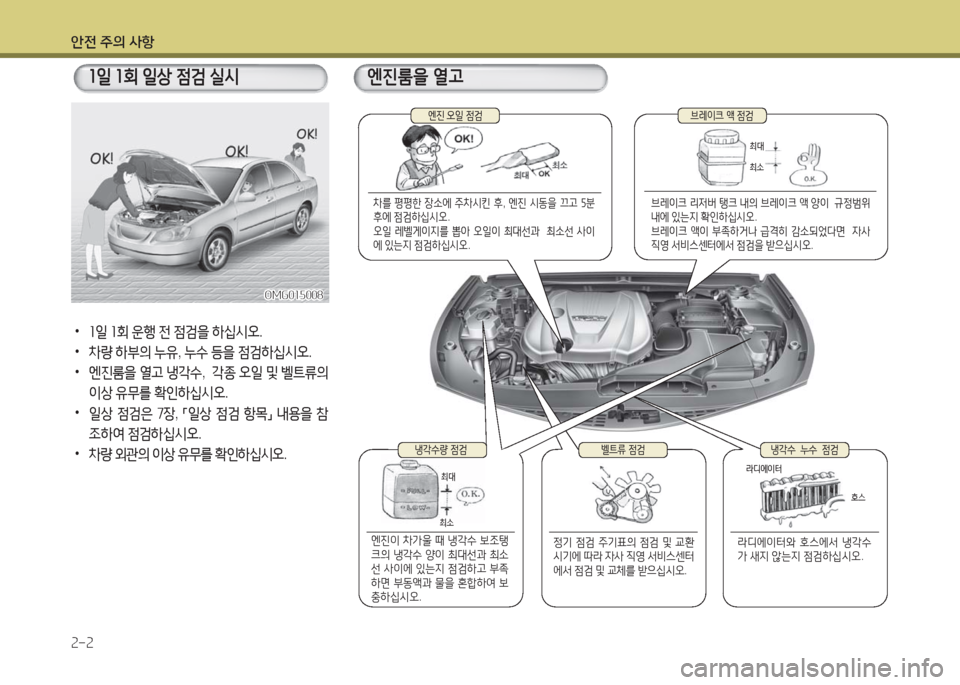

2-2
•1일 1회 운행 전 점검을 하십시오.
• 차량 하부의 누유, 누수 등을 점검하십시오.
• 엔진룸을 열고 냉각수, 각종 오일 및 벨트류의
이상 유무를 확인하십시오.
• 일상 점검은 7장, 「일상 점검 항목」 내용을 참
조하여 점검하십시오.
• 차량 외관의 이상 유무를 확인하십시오.

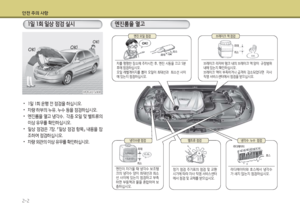

1일 1회 일상 점검 실시
OMG015008OMG015008
엔진룸을 열고
차를 평평한 장소에 주차시킨 후, 엔진 시동을 끄고 5분 후에 점검하십시오. 오일 레벨게이지를 뽑아 오일이 최대선과 최소선 사이에 있는지 점검하십시오.
브레이크 리저버 탱크 내의 브레이크 액 양이 규정범위 내에 있는지 확인하십시오. 브레이크 액이 부족하거나 급격히 감소되었다면 자사 직영 서비스센터에서 점검을 받으십시오.
라디에이터와 호스에서 냉각수가 새지 않는지 점검하십시오.정기 점검 주기표의 점검 및 교환시기에 따라 자사 직영 서비스센터에서 점검 및 교체를 받으십시오.
라디에이터
호스

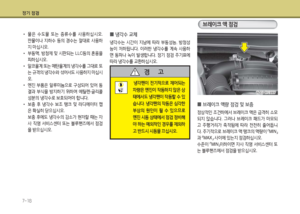

브레이크 액 점검
벨트류 점검냉각수 누수 점검
최대
최소
엔진 오일 점검

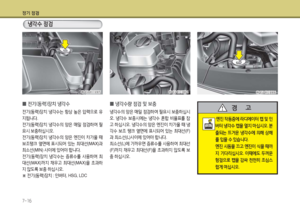

엔진이 차가울 때 냉각수 보조탱크의 냉각수 양이 최대선과 최소선 사이에 있는지 점검하고 부족하면 부동액과 물을 혼합하여 보충하십시오.
최대
최소
냉각수량 점검

안전 주의 사항

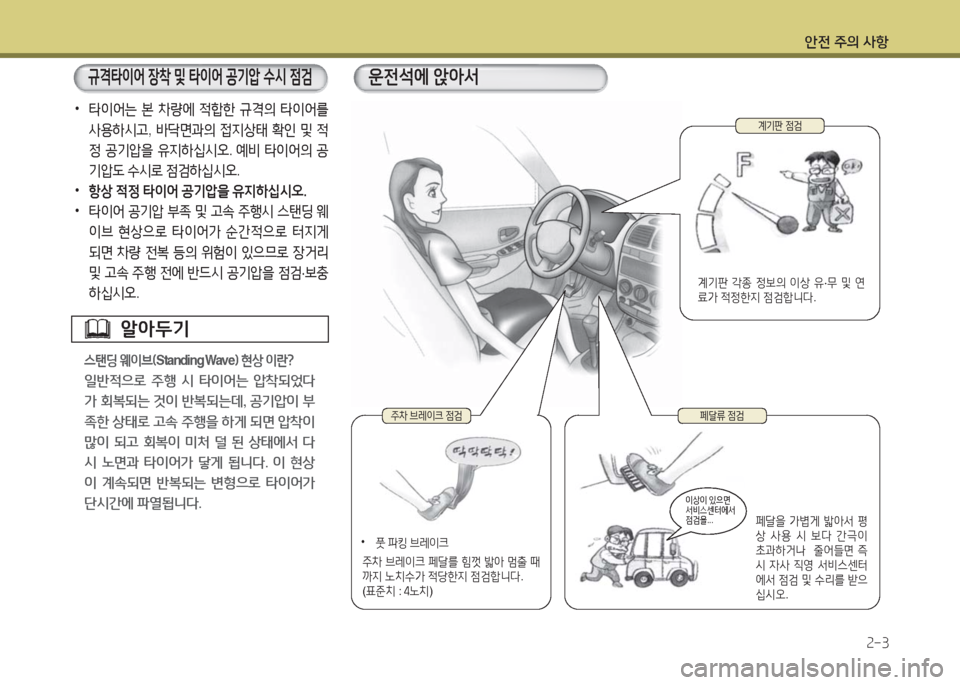

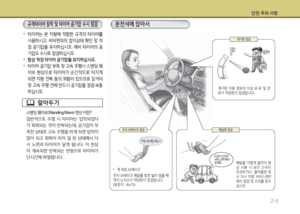

2-3

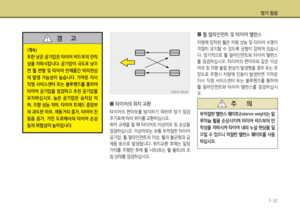

•타이어는 본 차량에 적합한 규격의 타이어를
사용하시고, 바닥면과의 접지상태 확인 및 적
정 공기압을 유지하십시오. 예비 타이어의 공
기압도 수시로 점검하십시오.
•항상 적정 타이어 공기압을 유지하십시오.
•타이어 공기압 부족 및 고속 주행시 스탠딩 웨
이브 현상으로 타이어가 순간적으로 터지게
되면 차량 전복 등의 위험이 있으므로 장거리
및 고속 주행 전에 반드시 공기압을 점검·보충
하십시오.
알아두기
스탠딩 웨이브(Standing Wave) 현상 이란?
일반적으로 주행 시 타이어는 압착되었다
가 회복되는 것이 반복되는데, 공기압이 부
족한 상태로 고속 주행을 하게 되면 압착이
많이 되고 회복이 미처 덜 된 상태에서 다
시 노면과 타이어가 닿게 됩니다. 이 현상
이 계속되면 반복되는 변형으로 타이어가
단시간에 파열됩니다.
규격타이어 장착 및 타이어 공기압 수시 점검운전석에 앉아서
계기판 각종 정보의 이상 유·무 및 연료가 적정한지 점검합니다.
페달을 가볍게 밟아서 평상 사용 시 보다 간극이 초과하거나 줄어들면 즉시 자사 직영 서비스센터에서 점검 및 수리를 받으십시오.
•풋 파킹 브레이크
주차 브레이크 페달를 힘껏 밟아 멈출 때까지 노치수가 적당한지 점검합니다.(표준치 : 4노치)
계기판 점검
주차 브레이크 점검페달류 점검
이상이 있으면서비스센터에서점검을...
