2016 Hyundai Grandeur Hybrid 그랜저 HG HEV - 사용 설명서 (in Korean)

정기 점검
7-20
정기적으로 점검할 필요가 없으나 가혹조건 운행
시는 정기 점검 주기표에 따라 자사 직영 서비스
센터 또는 블루핸즈에 문의하십시오.

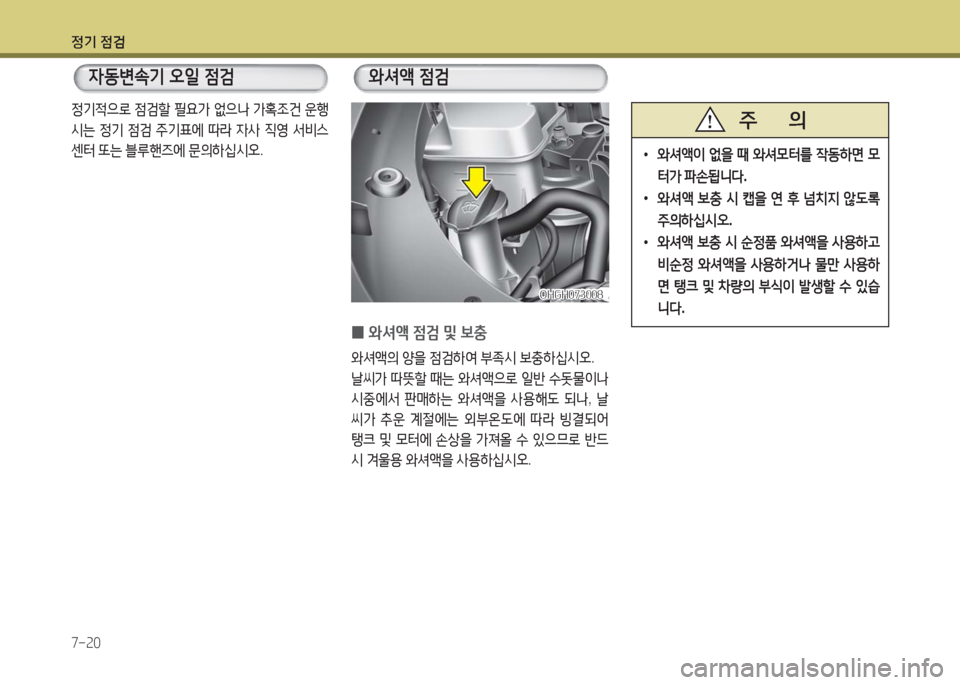

자동변속기 오일 점검
OHGH073008OHGH073008
0와셔액 점검 및 보충
와셔액의 양을 점검하여 부족시 보충하십시오.
날씨가 따뜻할 때는 와셔액으로 일반 수돗물이나
시중에서 판매하는 와셔액을 사용해도 되나, 날
씨가 추운 계절에는 외부온도에 따라 빙결되어
탱크 및 모터에 손상을 가져올 수 있으므로 반드
시 겨울용 와셔액을 사용하십시오.
와셔액 점검
•와셔액이 없을 때 와셔모터를 작동하면 모
터가 파손됩니다.
•와셔액 보충 시 캡을 연 후 넘치지 않도록
주의하십시오.
•와셔액 보충 시 순정품 와셔액을 사용하고
비순정 와셔액을 사용하거나 물만 사용하
면 탱크 및 차량의 부식이 발생할 수 있습
니다.
주 의

정기 점검
7-21

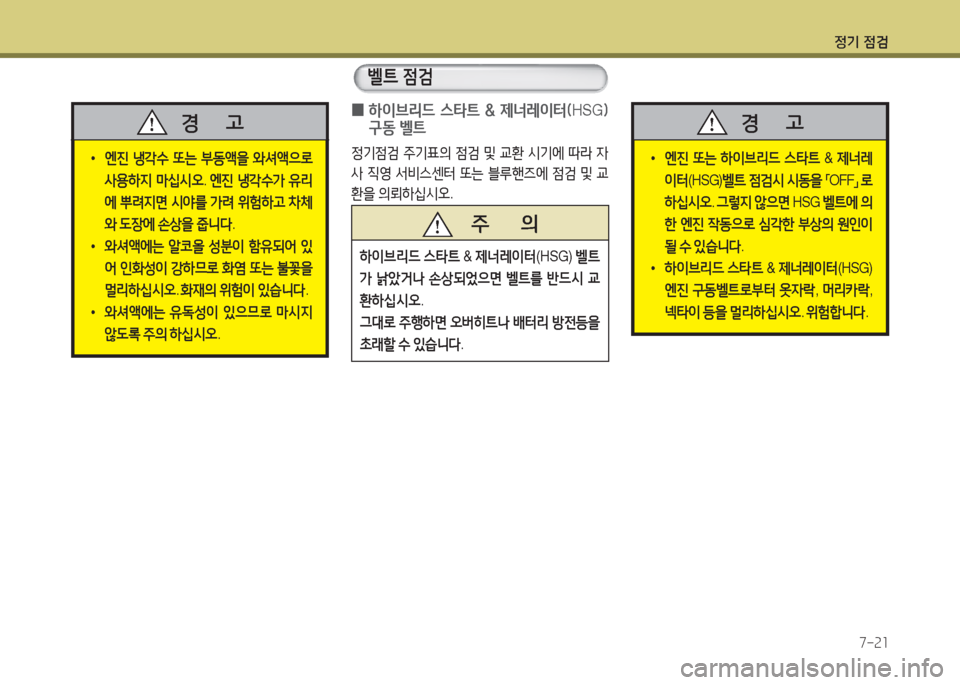

벨트 점검
•엔진 냉각수 또는 부동액을 와셔액으로
사용하지 마십시오. 엔진 냉각수가 유리
에 뿌려지면 시야를 가려 위험하고 차체
와 도장에 손상을 줍니다.
• 와셔액에는 알코올 성분이 함유되어 있
어 인화성이 강하므로 화염 또는 불꽃을
멀리하십시오. 화재의 위험이 있습니다.
•와셔액에는 유독성이 있으므로 마시지
않도록 주의 하십시오.
경 고 0 하이브리드 스타트 & 제너레이터(HSG)
구동 벨트
정기점검 주기표의 점검 및 교환 시기에 따라 자
사 직영 서비스센터 또는 블루핸즈에 점검 및 교
환을 의뢰하십시오.
주 의
하이브리드 스타트 & 제너레이터(HSG) 벨트
가 낡았거나 손상되었으면 벨트를 반드시 교
환하십시오.
그대로 주행하면 오버히트나 배터리 방전등을
초래할 수 있습니다.
•엔진 또는 하이브리드 스타트 & 제너레
이터(HSG)벨트 점검시 시동을 「OFF」 로
하십시오. 그렇지 않으면 HSG 벨트에 의
한 엔진 작동으로 심각한 부상의 원인이
될 수 있습니다.
• 하이브리드 스타트 & 제너레이터(HSG)
엔진 구동벨트로부터 옷자락, 머리카락,
넥타이 등을 멀리하십시오. 위험합니다.
경 고

정기 점검
7-22

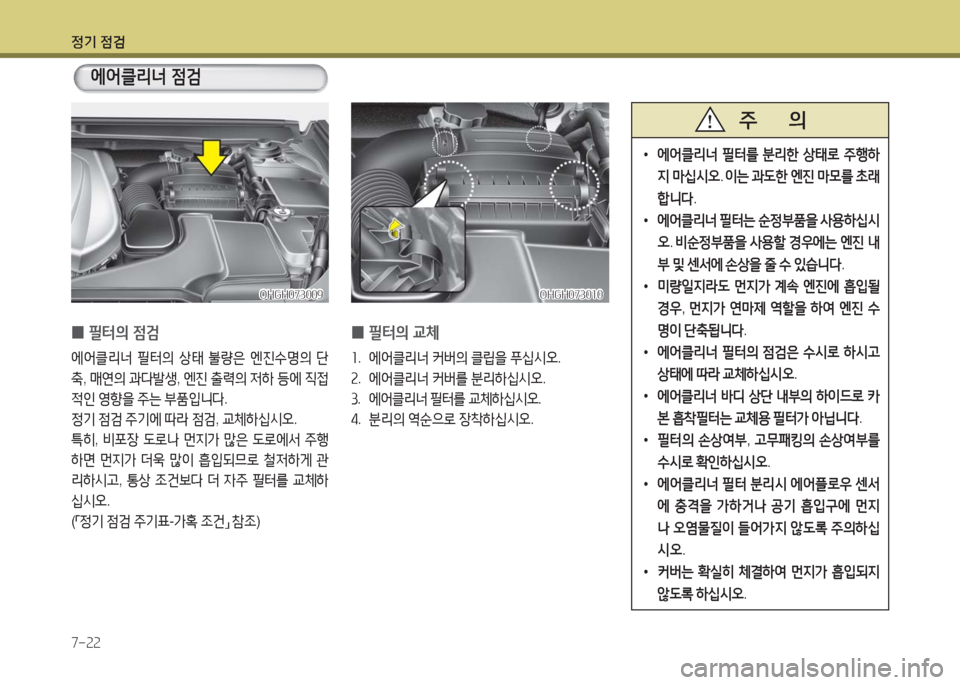

0필터의 교체
1. 에어클리너 커버의 클립을 푸십시오.
2. 에어클리너 커버를 분리하십시오.
3. 에어클리너 필터를 교체하십시오.
4. 분리의 역순으로 장착하십시오.

0필터의 점검
에어클리너 필터의 상태 불량은 엔진수명의 단
축, 매연의 과다발생, 엔진 출력의 저하 등에 직접
적인 영향을 주는 부품입니다.
정기 점검 주기에 따라 점검, 교체하십시오.
특히, 비포장 도로나 먼지가 많은 도로에서 주행
하면 먼지가 더욱 많이 흡입되므로 철저하게 관
리하시고, 통상 조건보다 더 자주 필터를 교체하
십시오.
(「정기 점검 주기표-가혹 조건」 참조)
OHGH073009OHGH073009OHGH073010OHGH073010
에어클리너 점검
•에어클리너 필터를 분리한 상태로 주행하
지 마십시오. 이는 과도한 엔진 마모를 초래
합니다.
• 에어클리너 필터는 순정부품을 사용하십시
오. 비순정부품을 사용할 경우에는 엔진 내
부 및 센서에 손상을 줄 수 있습니다.
• 미량일지라도 먼지가 계속 엔진에 흡입될
경우, 먼지가 연마제 역할을 하여 엔진 수
명이 단축됩니다.
• 에어클리너 필터의 점검은 수시로 하시고
상태에 따라 교체하십시오.
•에어클리너 바디 상단 내부의 하이드로 카
본 흡착필터는 교체용 필터가 아닙니다.
• 필터의 손상여부, 고무패킹의 손상여부를
수시로 확인하십시오.
•에어클리너 필터 분리시 에어플로우 센서
에 충격을 가하거나 공기 흡입구에 먼지
나 오염물질이 들어가지 않도록 주의하십
시오.
• 커버는 확실히 체결하여 먼지가 흡입되지
않도록 하십시오.
주 의

정기 점검
7-23

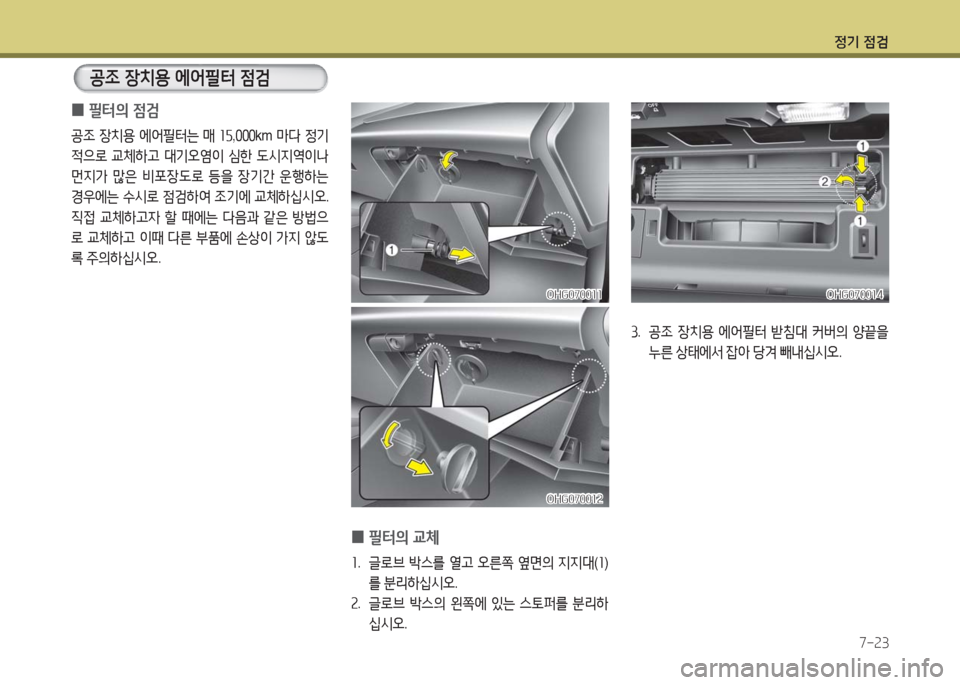

0필터의 교체
1. 글로브 박스를 열고 오른쪽 옆면의 지지대(1)
를 분리하십시오.
2. 글로브 박스의 왼쪽에 있는 스토퍼를 분리하
십시오.
OHG070011OHG070011
3. 공조 장치용 에어필터 받침대 커버의 양끝을
누른 상태에서 잡아 당겨 빼내십시오.
OHG070014OHG070014
OHG070012OHG070012
0필터의 점검
공조 장치용 에어필터는 매 15,000km 마다 정기
적으로 교체하고 대기오염이 심한 도시지역이나
먼지가 많은 비포장도로 등을 장기간 운행하는
경우에는 수시로 점검하여 조기에 교체하십시오.
직접 교체하고자 할 때에는 다음과 같은 방법으
로 교체하고 이때 다른 부품에 손상이 가지 않도
록 주의하십시오.
공조 장치용 에어필터 점검

정기 점검
7-24
4. 공조 장치용 에어필터를 교체하십시오.
5. 조립은 분해의 역순입니다.
OHG075041OHG075041
공조 장치용 에어필터의 화살표 표시가(

정기 점검
7-25

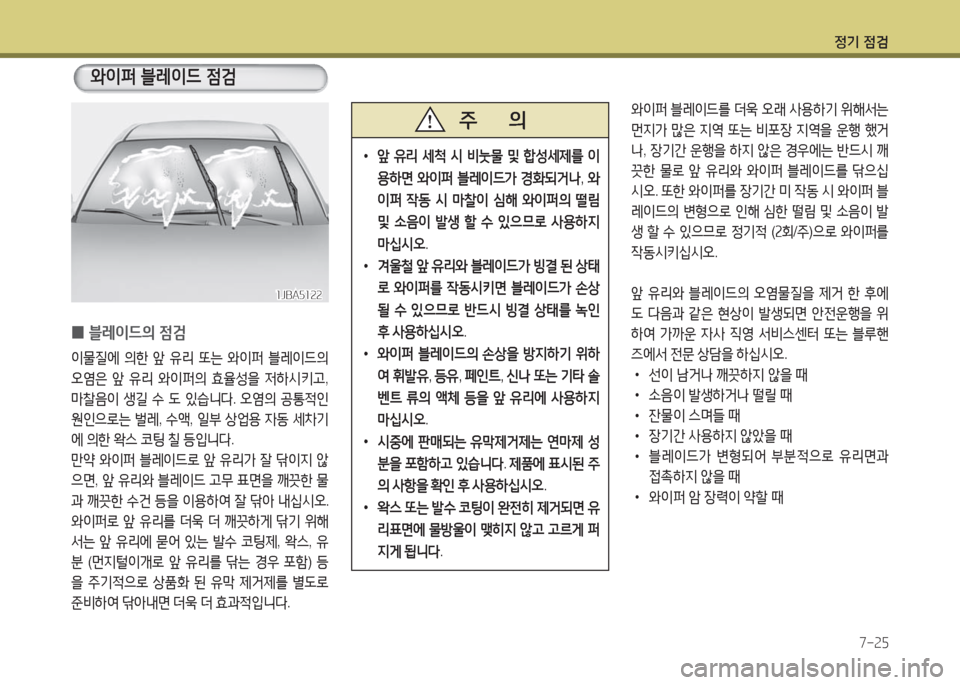

0블레이드의 점검
이물질에 의한 앞 유리 또는 와이퍼 블레이드의
오염은 앞 유리 와이퍼의 효율성을 저하시키고,
마찰음이 생길 수 도 있습니다. 오염의 공통적인
원인으로는 벌레, 수액, 일부 상업용 자동 세차기
에 의한 왁스 코팅 칠 등입니다.
만약 와이퍼 블레이드로 앞 유리가 잘 닦이지 않
으면, 앞 유리와 블레이드 고무 표면을 깨끗한 물
과 깨끗한 수건 등을 이용하여 잘 닦아 내십시오.
와이퍼로 앞 유리를 더욱 더 깨끗하게 닦기 위해
서는 앞 유리에 묻어 있는 발수 코팅제, 왁스, 유
분 (먼지털이개로 앞 유리를 닦는 경우 포함) 등
을 주기적으로 상품화 된 유막 제거제를 별도로
준비하여 닦아내면 더욱 더 효과적입니다.
와이퍼 블레이드를 더욱 오래 사용하기 위해서는
먼지가 많은 지역 또는 비포장 지역을 운행 했거
나, 장기간 운행을 하지 않은 경우에는 반드시 깨
끗한 물로 앞 유리와 와이퍼 블레이드를 닦으십
시오. 또한 와이퍼를 장기간 미 작동 시 와이퍼 블
레이드의 변형으로 인해 심한 떨림 및 소음이 발
생 할 수 있으므로 정기적 (2회/주)으로 와이퍼를
작동시키십시오.
앞 유리와 블레이드의 오염물질을 제거 한 후에
도 다음과 같은 현상이 발생되면 안전운행을 위
하여 가까운 자사 직영 서비스센터 또는 블루핸
즈에서 전문 상담을 하십시오.
•선이 남거나 깨끗하지 않을 때
•소음이 발생하거나 떨릴 때
•잔물이 스며들 때
•장기간 사용하지 않았을 때
•블레이드가 변형되어 부분적으로 유리면과
접촉하지 않을 때
•와이퍼 암 장력이 약할 때
•앞 유리 세척 시 비눗물 및 합성세제를 이
용하면 와이퍼 블레이드가 경화되거나, 와
이퍼 작동 시 마찰이 심해 와이퍼의 떨림
및 소음이 발생 할 수 있으므로 사용하지
마십시오.
• 겨울철 앞 유리와 블레이드가 빙결 된 상태
로 와이퍼를 작동시키면 블레이드가 손상
될 수 있으므로 반드시 빙결 상태를 녹인
후 사용하십시오.
• 와이퍼 블레이드의 손상을 방지하기 위하
여 휘발유, 등유, 페인트, 신나 또는 기타 솔
벤트 류의 액체 등을 앞 유리에 사용하지
마십시오.
• 시중에 판매되는 유막제거제는 연마제 성
분을 포함하고 있습니다. 제품에 표시된 주
의 사항을 확인 후 사용하십시오.
• 왁스 또는 발수 코팅이 완전히 제거되면 유
리표면에 물방울이 맺히지 않고 고르게 퍼
지게 됩니다.
주 의
와이퍼 블레이드 점검
1JBA51221JBA5122

정기 점검
7-26
0와이퍼 블레이드 교체 방법
1. 와이퍼 암을 세우십시오.
• 와이퍼 블레이드가 분리된 상태에서 와이
퍼 암이 유리창에 닿지 않도록 주의 하십시
오. 유리창이 파손될 수 있습니다.
•차량 별로 와이퍼 블레이드 사양이 다르므
로 교체시 주의하십시오. 와이퍼가 오작동
하거나 작동하지 않을 수 있습니다.
주 의
OHM078059OHM078059
2. 잠금쇠를 세우고 블레이드를 아래로 내려 분
리하십시오.
3. 새 와이퍼 블레이드를 장착하십시오.
OHM078060OHM078060
OHG070043OHG070043
•겨울철 와이퍼 블레이드가 얼어붙은 상태
에서 와이퍼를 작동시키거나 혹은 와셔액
이 없이 와이퍼를 계속 작동하면 약 10초동
안 와이퍼가 작동하지 않을 수가 있습니다.
이것은 고장이 아니라 와이퍼모터 내부의
과부하 차단 회로 작동으로 인한 와이퍼 보
호 기능입니다.
•앞유리창을 닦을 때는 와이퍼 블레이드를
밖으로 젖혀 놓은 후 호스 등을 사용하여
물을 뿌린다음 깨끗한 헝겊으로 닦아내야
하며 또한 앞유리창 및 와이퍼 블레이드에
왁스 또는 유분이 묻은 경우에는 와이퍼 작
동시 앞유리창이 잘 닦이지 않게 되므로 헝
겊으로 잘 닦아야 합니다.
주 의

정기 점검
7-27
배터리를 취급할 때는 다음 사항에 주의하십
시오.
• 배터리 단자를 분리할 때는 반드시 「-」측(어
스)부터 분리하시고, 장착할 때는 「-」측을
마지막에 연결하십시오.
•배터리의 효율은 저온에서 현저히 저하됩
니다. 한랭시 차를 장시간 사용하지 않을
때는 분리하여 실내에 보관하십시오.
파워 트렁크 장착 차량의 경우 배터리 탈거
시 트렁크 리드가 완전히 닫히지 않습니다.
배터리를 탈거할 경우 4장의 「트렁크」 내용
을 참조하십시오.
•배터리의 「+」 단자와 「-」 단자를 역으로 접
속하지 마십시오. 극성을 역으로 연결하면
과대 전류가 흘러 알터네이터의 다이오드
와 차체 배선이 손상됩니다.
주 의

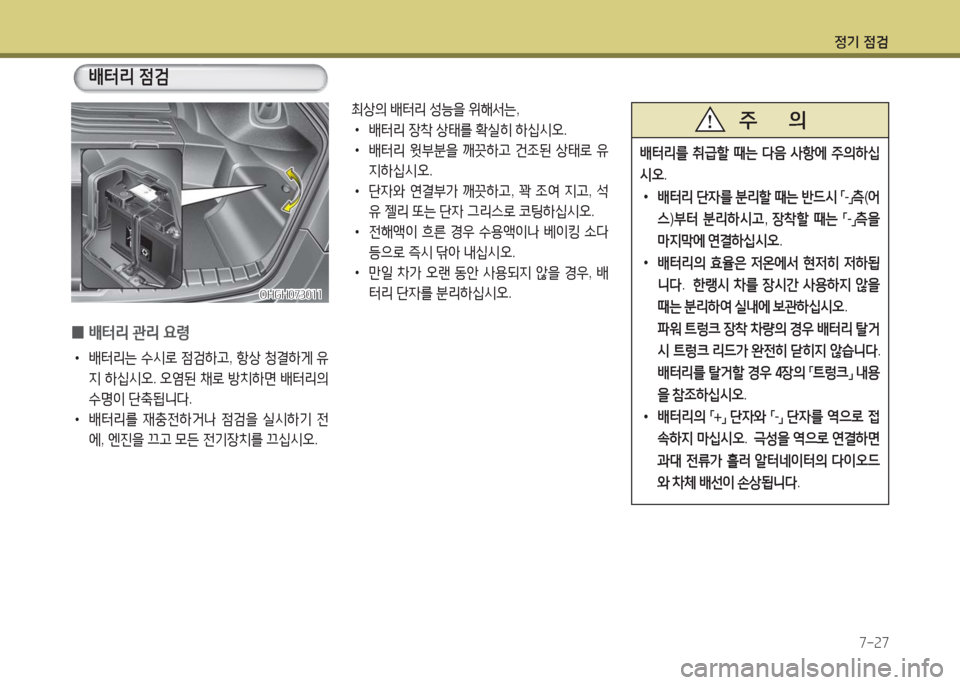

0배터리 관리 요령
•배터리는 수시로 점검하고, 항상 청결하게 유
지 하십시오. 오염된 채로 방치하면 배터리의
수명이 단축됩니다.
•배터리를 재충전하거나 점검을 실시하기 전
에, 엔진을 끄고 모든 전기장치를 끄십시오.
최상의 배터리 성능을 위해서는,
•배터리 장착 상태를 확실히 하십시오.
•배터리 윗부분을 깨끗하고 건조된 상태로 유
지하십시오.
•단자와 연결부가 깨끗하고, 꽉 조여 지고, 석
유 젤리 또는 단자 그리스로 코팅하십시오.
•전해액이 흐른 경우 수용액이나 베이킹 소다
등으로 즉시 닦아 내십시오.
•만일 차가 오랜 동안 사용되지 않을 경우, 배
터리 단자를 분리하십시오.OHGH073011OHGH073011
배터리 점검
