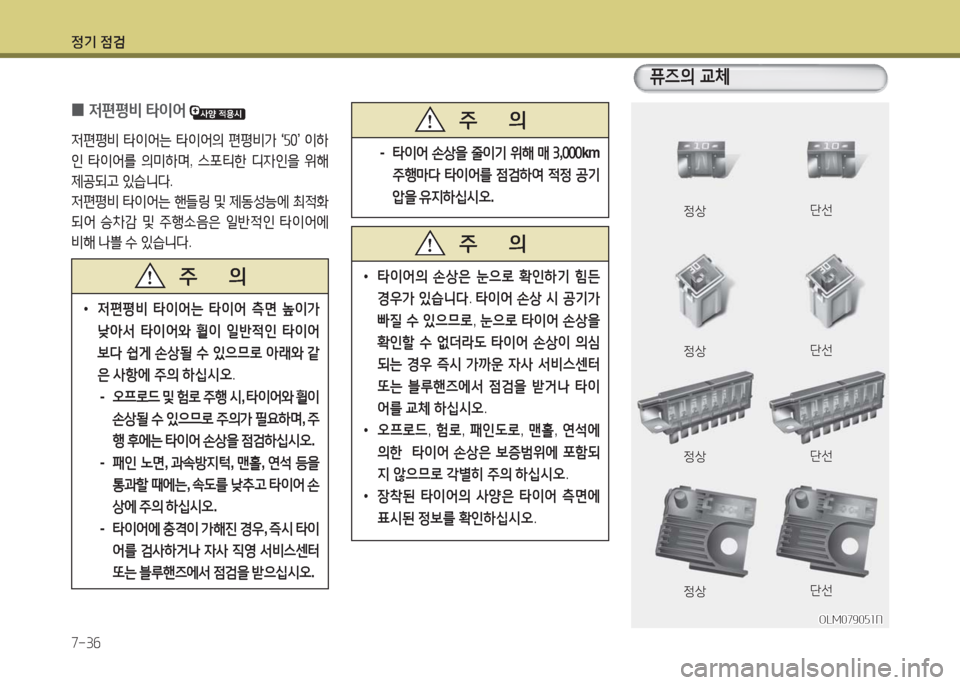

퓨즈의 교체
0저편평비 타이어
저편평비 타이어는 타이어의 편평비가 ‘50’ 이하
인 타이어를 의미하며, 스포티한 디자인을 위해
제공되고 있습니다.
저편평비 타이어는 핸들링 및 제동성능에 최적화
되어 승차감 및 주행소음은 일반적인 타이어에
비해 나쁠 수 있습니다.
•타이어의 손상은 눈으로 확인하기 힘든
경우가 있습니다. 타이어 손상 시 공기가
빠질 수 있으므로, 눈으로 타이어 손상을
확인할 수 없더라도 타이어 손상이 의심
되는 경우 즉시 가까운 자사 서비스센터
또는 블루핸즈에서 점검을 받거나 타이
어를 교체 하십시오.
•오프로드, 험로, 패인도로, 맨홀, 연석에
의한 타이어 손상은 보증범위에 포함되
지 않으므로 각별히 주의 하십시오.
•장착된 타이어의 사양은 타이어 측면에
표시된 정보를 확인하십시오.
주 의
•저편평비 타이어는 타이어 측면 높이가
낮아서 타이어와 휠이 일반적인 타이어
보다 쉽게 손상될 수 있으므로 아래와 같
은 사항에 주의 하십시오.
- 오프로드 및 험로 주행 시, 타이어와 휠이
손상될 수 있으므로 주의가 필요하며, 주
행 후에는 타이어 손상을 점검하십시오.
- 패인 노면, 과속방지턱, 맨홀, 연석 등을
통과할 때에는, 속도를 낮추고 타이어 손
상에 주의 하십시오.
- 타이어에 충격이 가해진 경우, 즉시 타이
어를 검사하거나 자사 직영 서비스센터
또는 블루핸즈에서 점검을 받으십시오.
주 의
- 타이어 손상을 줄이기 위해 매 3,000km
주행마다 타이어를 점검하여 적정 공기
압을 유지하십시오.
주 의

정기 점검
7-37
차량의 전기장치는 전기 과부하를 방지하기 위해
퓨즈가 설치되어 있으므로 전기 장치가 작동되지
않으면 우선 퓨즈 단선 여부를 점검하십시오.
만일, 퓨즈가 단선되면 그 퓨즈가 보호하고 있는
모든 전기장치는 작동되지 않습니다.
반드시 규정된 용량의 퓨즈만을 사용하십시오.
•퓨즈를 제거하기 위해 드라이버나 금속
물체를 이용하지 마십시오. 합선 등으로
인해 전기 장치에 큰 손상을 입힐 수 있
습니다.
• 퓨즈 교체 후에도 계속 퓨즈가 단선되면 전
기장치의 다른 과부하가 있으니 자사 직영
서비스센터 또는 블루핸즈에 정비를 의뢰
하십시오.
• 규정용량의 퓨즈를 사용치 않거나, 철사,
구리선 또는 은박지 등을 사용하면 전기장
치에 과부하가 발생하여 관련 전기장치가
손상되거나 화재가 발생할 수 있습니다.
주 의
•퓨즈 및 릴레이 교체는 배터리 「-」 단자를
분리한 상태에서 안전한 장소에서 교체하
십시오.
• 퓨즈 및 릴레이 교체시 확실하게 꽂혀 있
는지 확인하십시오.
불완전하게 꽂혀 있을 경우 접촉불량으로
인해 차량 내부의 전기장치 및 배선이 손
상되거나 화재가 발생 할 수 있습니다.
• 볼트 및 너트로 체결되어 있는 퓨즈, 릴레
이 및 터미널을 임의로 분해/조립하지 마
십시오. 불완전한 체결 및 잘못된 조립 토
크는 화재의 원인이 될 수 있으므로, 자사
직영 서비스센터 및 블루핸즈에 정비를 의
뢰하십시오.
•퓨즈 및 릴레이가 꽂히는 터미널에 드라
이버나 임의 개조용 배선을 꽂지 마십시
오. 접촉 불량으로 인한 고장의 원인이 됩
니다.
주 의
•차량의 전기 배선을 추가 또는 임의로 변
경하지 마십시오.
• 같은 용량의 퓨즈로 교체하고 다른 용량
의 퓨즈로는 절대로 교체하지 마십시오.
만일, 높은 용량의 퓨즈로 교체시 전기
배선 손상의 원인 및 화재의 위험이 있습
니다.
경 고
알아두기
퓨즈 라벨 표기 정보
차량 전장품 사양 적용에 따라 퓨즈 라벨에
표기되어 있는 전장품이 미 장착될 수 있습
니다.

정기 점검
7-38
▶퓨즈 스위치
퓨즈 스위치는 항상 「ON」 위치에 두십시오.
「OFF」로 위치시킬 경우 오디오, 시계와 같은
시스템을 재설정해야 할 경우가 발생할 수 있
으며, 리모컨 또는 스마트 키 작동이 제한될 수
있습니다.
시동 「OFF」 상태에서 모든 전기장치 스위치를 끈
후, 엔진룸 내 퓨즈/릴레이 패널에 있는 퓨즈 교체
용 클립(퓨즈 뽑개)으로 끊어진 퓨즈를 제거하고
같은 용량의 예비 퓨즈를 손으로 단단히 삽입하
십시오.
예비 퓨즈가 없을시 오디오 퓨즈와 같은 차량 작
동을 위해서 필요하지 않은 회로에서 같은 용량
의 퓨즈를 사용하십시오.
전조등이나 다른 전기장치가 작동하지 않고 실내
퓨즈가 양호하면 엔진룸 퓨즈 또는 메인 퓨즈를
점검한 후 단선되었으면 교체하십시오.
OHGH073012OHGH073012OHGH073019OHGH073019
•퓨즈 스위치를 반복적으로 작동시키면 스
위치가 마모될 수 있으므로, 항상 「ON」 위
치에 두고 사용하십시오.
•1개월 이상 장기간 차량을 주차시켜 놓을
경우, 배터리의 자가 방전을 방지하기 위하
여 퓨즈 스위치를 "OFF"에 두십시오.
주 의
0실내 퓨즈
손잡이를 잡아 당겨 커버를 분리하십시오.
OHG070016OHG070016

정기 점검
7-39
0엔진룸 퓨즈/릴레이
잠금쇠를 누른 후 커버를 분리하십시오.
전조등이나 다른 전기장치가 작동하지 않고 실내
퓨즈 또는 엔진룸 퓨즈가 양호하면 메인 퓨즈를
점검한 후 단선되었으면 교체하십시오.
OHGH073013OHGH073013
▶메인 퓨즈 및 멀티 퓨즈
시동 「OFF」 상태에서 모든 전기 장치 스위치
를 끈 후 퓨즈를 점검하십시오. 만약 단선되
었으면 같은 용량의 새로운 퓨즈로 교체하십
시오.
만약 메인 퓨즈 및 멀티 퓨즈가 단선되었으면
다음과 같이 하십시오.
1. 배터리 음극 케이블을 분리하십시오.
2. 퓨즈에 고정된 너트를 분리하십시오.(사양
적용시)
3. 같은 용량의 새로운 퓨즈로 교체하십시오.
4. 분해의 역순으로 재 장착하십시오.
OHG070021OHG070021
OHGH073014OHGH073014
00메인퓨즈메인퓨즈
00멀티퓨즈멀티퓨즈
OHGH073015OHGH073015

정기 점검
7-40

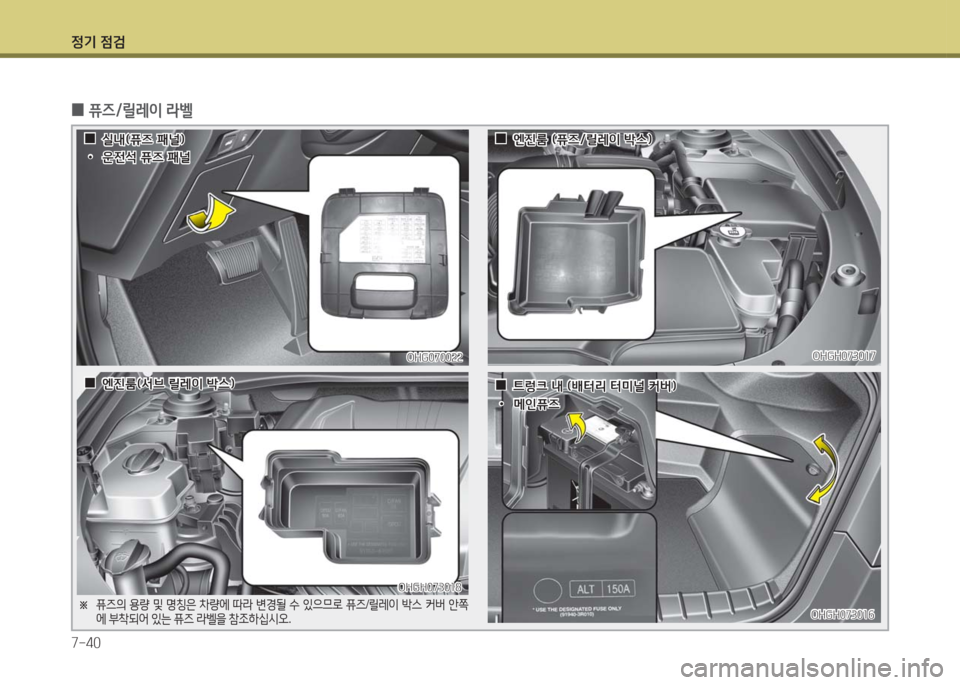

0퓨즈/릴레이 라벨
00엔진룸 (퓨즈/릴레이 박스)엔진룸 (퓨즈/릴레이 박스)
OHGH073017OHGH073017OHG070022OHG070022
OHGH073018OHGH073018
※ 퓨즈의 용량 및 명칭은 차량에 따라 변경될 수 있으므로 퓨즈/릴레이 박스 커버 안쪽에 부착되어 있는 퓨즈 라벨을 참조하십시오.
••운전석 퓨즈 패널운전석 퓨즈 패널
OHGH073016OHGH073016
••메인퓨즈메인퓨즈
00실내(퓨즈 패널)실내(퓨즈 패널)
00엔진룸(서브 릴레이 박스)엔진룸(서브 릴레이 박스) 00트렁크 내 (배터리 터미널 커버)트렁크 내 (배터리 터미널 커버)

정기 점검
7-41

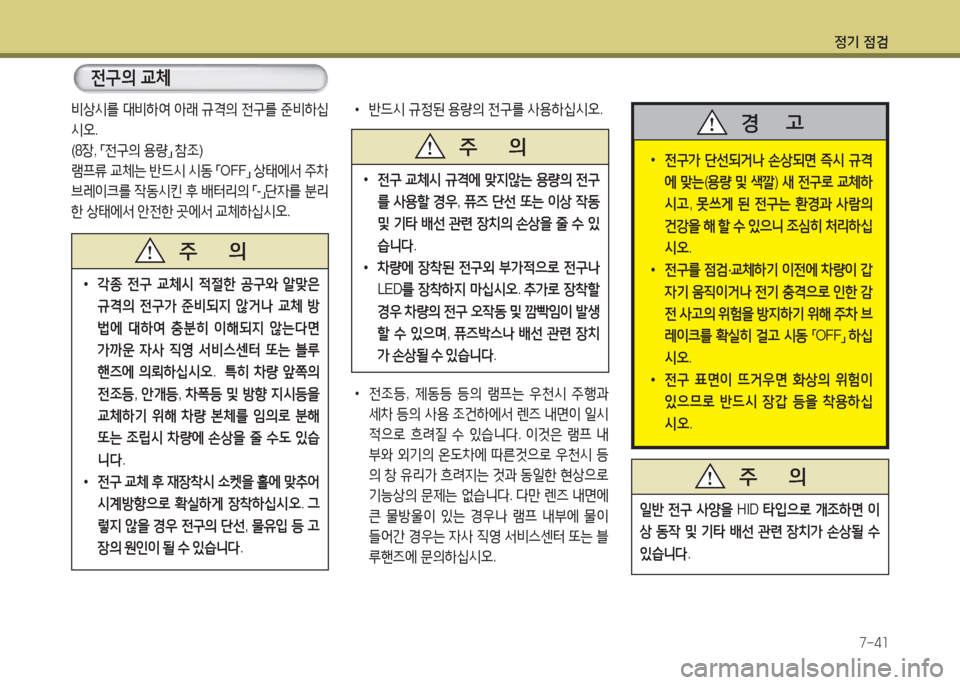

비상시를 대비하여 아래 규격의 전구를 준비하십
시오.
(8장, 「전구의 용량」 참조)
램프류 교체는 반드시 시동 「OFF」 상태에서 주차
브레이크를 작동시킨 후 배터리의 「-」단자를 분리
한 상태에서 안전한 곳에서 교체하십시오.
•반드시 규정된 용량의 전구를 사용하십시오.
•전조등, 제동등 등의 램프는 우천시 주행과
세차 등의 사용 조건하에서 렌즈 내면이 일시
적으로 흐려질 수 있습니다. 이것은 램프 내
부와 외기의 온도차에 따른것으로 우천시 등
의 창 유리가 흐려지는 것과 동일한 현상으로
기능상의 문제는 없습니다. 다만 렌즈 내면에
큰 물방울이 있는 경우나 램프 내부에 물이
들어간 경우는 자사 직영 서비스센터 또는 블
루핸즈에 문의하십시오.
•각종 전구 교체시 적절한 공구와 알맞은
규격의 전구가 준비되지 않거나 교체 방
법에 대하여 충분히 이해되지 않는다면
가까운 자사 직영 서비스센터 또는 블루
핸즈에 의뢰하십시오. 특히 차량 앞쪽의
전조등, 안개등, 차폭등 및 방향 지시등을
교체하기 위해 차량 본체를 임의로 분해
또는 조립시 차량에 손상을 줄 수도 있습
니다.
• 전구 교체 후 재장착시 소켓을 홀에 맞추어
시계방향으로 확실하게 장착하십시오. 그
렇지 않을 경우 전구의 단선, 물유입 등 고
장의 원인이 될 수 있습니다.
주 의
•전구 교체시 규격에 맞지않는 용량의 전구
를 사용할 경우, 퓨즈 단선 또는 이상 작동
및 기타 배선 관련 장치의 손상을 줄 수 있
습니다.
•차량에 장착된 전구외 부가적으로 전구나
LED를 장착하지 마십시오. 추가로 장착할
경우 차량의 전구 오작동 및 깜빡임이 발생
할 수 있으며, 퓨즈박스나 배선 관련 장치
가 손상될 수 있습니다.
주 의 •전구가 단선되거나 손상되면 즉시 규격
에 맞는(용량 및 색깔) 새 전구로 교체하
시고, 못쓰게 된 전구는 환경과 사람의
건강을 해 할 수 있으니 조심히 처리하십
시오.
• 전구를 점검·교체하기 이전에 차량이 갑
자기 움직이거나 전기 충격으로 인한 감
전 사고의 위험을 방지하기 위해 주차 브
레이크를 확실히 걸고 시동 「OFF」 하십
시오.
• 전구 표면이 뜨거우면 화상의 위험이
있으므로 반드시 장갑 등을 착용하십
시오.
경 고
전구의 교체
일반 전구 사양을 HID 타입으로 개조하면 이
상 동작 및 기타 배선 관련 장치가 손상될 수
있습니다.
주 의

정기 점검
7-42
반드시 전조등 본체 전체를 장착 후에는 램프
의 상하좌우 각도(전조등 에이밍)를 조절하여
야 합니다. 가까운 자사 직영 서비스센터 또는
블루핸즈에 의뢰하십시오.
주 의
OHG075025OHG075025

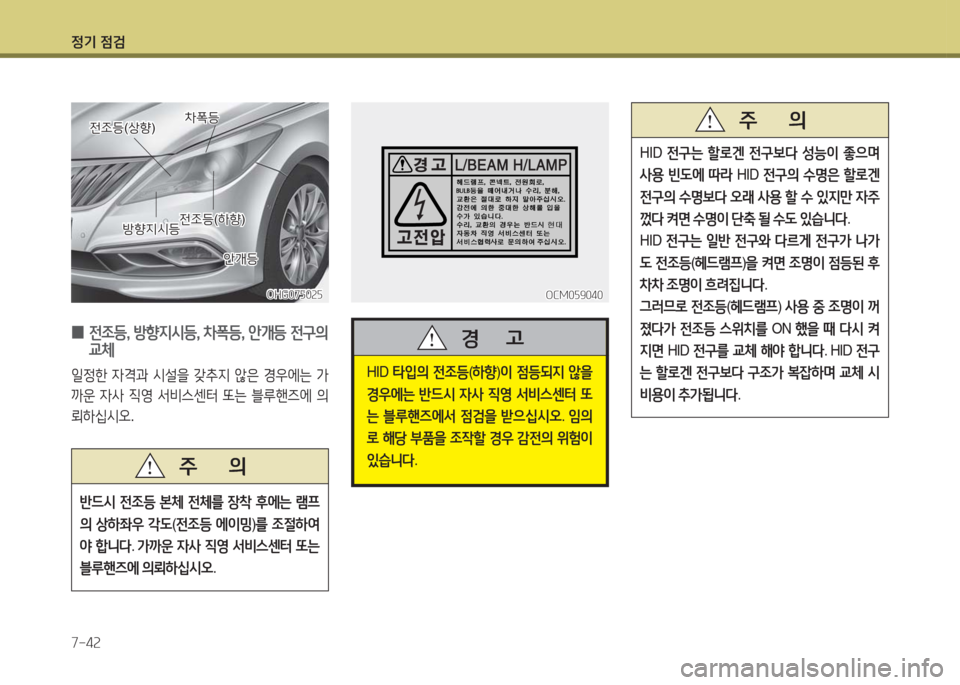

0 전조등, 방향지시등, 차폭등, 안개등 전구의
교체
일정한 자격과 시설을 갖추지 않은 경우에는 가
까운 자사 직영 서비스센터 또는 블루핸즈에 의
뢰하십시오.
방향지시등방향지시등전조등(하향)전조등(하향)
전조등(상향)전조등(상향)
안개등안개등
HID 타입의 전조등(하향)이 점등되지 않을
경우에는 반드시 자사 직영 서비스센터 또
는 블루핸즈에서 점검을 받으십시오. 임의
로 해당 부품을 조작할 경우 감전의 위험이
있습니다.
경 고
차폭등차폭등
HID 전구는 할로겐 전구보다 성능이 좋으며
사용 빈도에 따라 HID 전구의 수명은 할로겐
전구의 수명보다 오래 사용 할 수 있지만 자주
껐다 켜면 수명이 단축 될 수도 있습니다.
HID 전구는 일반 전구와 다르게 전구가 나가
도 전조등(헤드램프)을 켜면 조명이 점등된 후
차차 조명이 흐려집니다.
그러므로 전조등(헤드램프) 사용 중 조명이 꺼
졌다가 전조등 스위치를 ON 했을 때 다시 켜
지면 HID 전구를 교체 해야 합니다. H I D 전구
는 할로겐 전구보다 구조가 복잡하며 교체 시
비용이 추가됩니다.
주 의
OCM059040OCM059040

정기 점검
7-43
●할로겐 전구 교체시 주의사항
•전구가 식은 다음 교체하십시오.
•전구의 유리부분을 손으로 잡지 마십시오.
• 항상 조심스럽게 다루시고 긁힘과 마찰을
피하십시오.
• 전구가 켜진 상태라면 액체가 닿지 않도
록 하십시오.
• 전구는 전조등에 장착되었을 때만 작동해
야 합니다.
•전구 교체 시 보안경을 착용하십시오.
OHD076046OHD076046

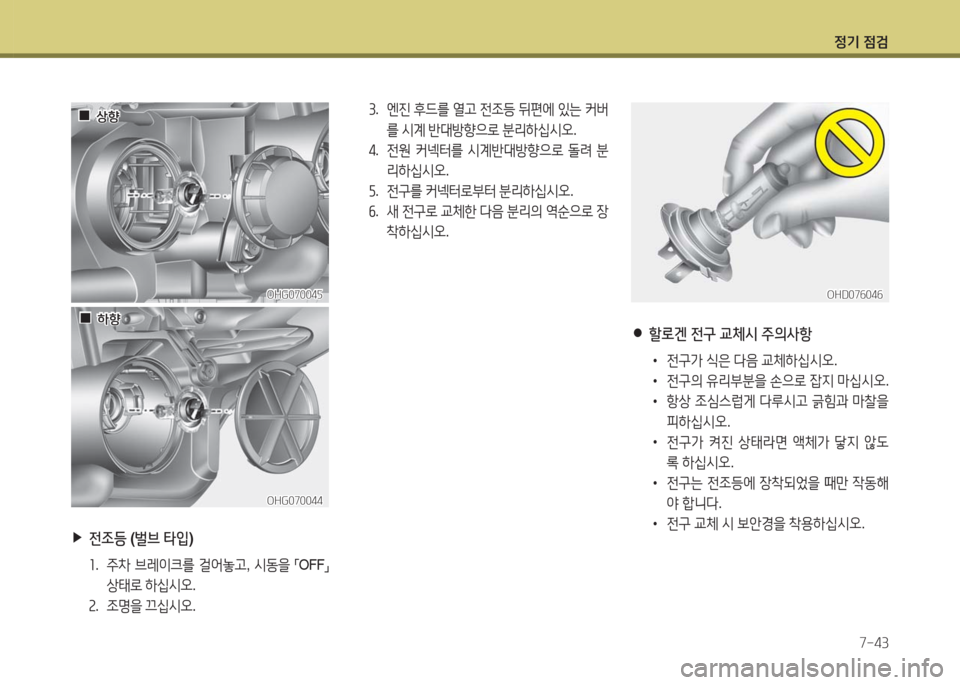

▶전조등 (벌브 타입)
1. 주차 브레이크를 걸어놓고, 시동을 「OFF」
상태로 하십시오.
2. 조명을 끄십시오.
OHG070044OHG070044
3. 엔진 후드를 열고 전조등 뒤편에 있는 커버
를 시계 반대방향으로 분리하십시오.
4. 전원 커넥터를 시계반대방향으로 돌려 분
리하십시오.
5. 전구를 커넥터로부터 분리하십시오.
6. 새 전구로 교체한 다음 분리의 역순으로 장
착하십시오.
OHG070045OHG070045
00상향상향
00하향하향
