2016 Hyundai Grandeur Hybrid 그랜저 HG HEV - 사용 설명서 (in Korean)

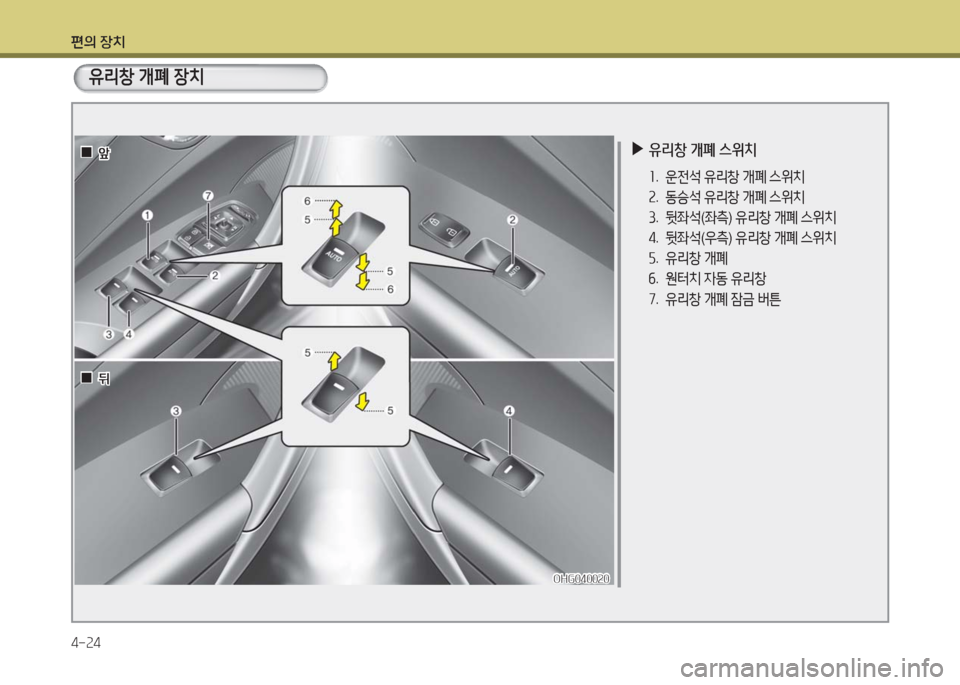

편의 장치
4-24
▶유리창 개폐 스위치
1. 운전석 유리창 개폐 스위치
2. 동승석 유리창 개폐 스위치
3. 뒷좌석(좌측) 유리창 개폐 스위치
4. 뒷좌석(우측) 유리창 개폐 스위치
5. 유리창 개폐
6. 원터치 자동 유리창
7. 유리창 개폐 잠금 버튼
유리창 개폐 장치
00앞앞
00뒤뒤
OHG040020OHG040020

편의 장치
4-25
OHG040022OHG040022
●B타입 - 원터치 자동 열림 또는 닫힘(앞좌석)
유리창 개폐 스위치를 한 번만 강하게 두 번째
걸리는 위치(6)까지 당겨 주거나 눌러주면 스
위치에서 손을 떼어도 유리창이 완전히 닫히
거나 열립니다.
유리창이 자동으로 열리거나 닫히는 중에 원
하는 높이에서 멈추게 하려면 스위치를 살짝
당기거나 누르십시오. 그 높이에서 유리창이
멈춥니다.
0전동식
전동식 유리창을 작동하기 위해서는 시동 「ON」
이나 시동 상태이어야 합니다.
시동 「OFF」 또는 「ACC」 상태가 된 후에도 약 30
초 동안은 유리창을 여닫을 수 있습니다.
단, 운전석이나 동승석 도어를 열면 30초 이내라
도 유리창을 여닫을 수 없습니다.
주행 중 어느 한쪽의 유리창이 열려서 진동이 느
껴지면, 반대편 유리창을 조금 열어서 그러한 현
상을 줄일 수 있습니다.
▶유리창 개폐
●A타입
운전석에 있는 유리창 개폐 스위치를 사용하
면, 모든 유리창을 열고 닫을 수 있습니다.
해당 유리창 개폐 스위치를 첫 번째 걸리는 위
치(5)까지 누르면 해당 유리창이 열리고 당기
면 해당 유리창이 닫힙니다.
OHG040021OHG040021

편의 장치
4-26
●물체 끼임 인식 기능(B타입 적용시)
유리창이 원터치 자동 닫힘 기능(6)이 작동하
여 닫히는 중에 일정한 힘에 의해 막히면 자동
으로 닫힘을 멈추고, 일정한 높이만큼 다시 열
립니다. 그러나 그 힘이 일정 정도 이하거나 스
위치를 첫 번째 걸리는 위치에서 계속 당겨 수
동으로 닫을 때는 끼임 인식 기능이 작동하지
않습니다.
두 번째 걸리는 위치에서 계속 당겨 올릴 경우
일정한 힘에 의해 막히면 유리창이 자동으로
힘을 멈추고, 일정한 높이만큼 다시 열립니다.
단, 원터치 자동 닫힘 기능이 정상적으로 작동
하지 않을 때는 원터치 자동 유리창을 다음과
같이 초기화하십시오.
1. 시동 「ON」 이나 시동 상태로 하십시오.
2. 유리창 개폐 스위치를 당겨 유리창을 완전
히 닫고 난 후 약 1초 정도 계속 당기십시오.
OUN026013OUN026013
그러나 5초 이내에 다시 두 번째 걸리는 위치
에서 계속 당기면 물체 끼임 인식 기능이 작동
하지 않습니다.
따라서 유리창을 여닫을 때는 항상 얼굴, 팔,
손 또는 그 밖의 장애물이 없는지 반드시 확인
하신 후에 하십시오.
겨울철 바깥 기온이 너무 낮은 때에 창문이나
도어에 결빙되어 유리창이 올라가는 데 장애
를 받을 수 있습니다. 이를 자동 닫힘 중 물체
끼임으로 인식할 수 있으므로 가능한 한 수동
닫힘으로 유리창을 닫으십시오.
주 의

편의 장치
4-27
•어린이가 작동하지 못하도록 하십시오.
특히 뒷좌석에 어린이를 태웠을 때는 반
드시 운전석의 유리창 개폐 잠금 버튼을
눌러 놓으십시오. 어린이가 유리창을 잘
못 작동하면, 심각한 부상을 초래할 수
있습니다.
•주행 중에 열려진 유리창 사이로 얼굴이
나 손을 내밀지 않도록 하십시오.
•앞/뒤 유리창 개폐시 항상 얼굴, 팔, 손 또
는 기타 장애물이 없는지 확실히 점검하
십시오.
경 고
•전동식 유리창 개폐 장치의 손상을 방지하
기 위하여, 두 개의 유리창을 동시에 작동시
키지 마십시오. 퓨즈의 수명이 단축되고 유
리창 개폐 장치가 손상될 수 있습니다.
•메인(운전석 도어) 스위치와 서브(동승석
또는 뒷좌석 도어) 스위치의 작동을 반대방
향으로 동시에 작동시킬 경우 고장날 수 있
습니다.
주 의
▶유리창 개폐 잠금 버튼
운전석 도어에 있는 유리창 개폐 잠금 버튼을
눌러 잠금 상태로 하면 뒷좌석의 유리창 개폐
스위치 작동을 잠금 시킬 수 있습니다.

해당 도어의 유리창 개폐 스위치의 작동은 다
음과 같습니다.
•운전석 : 전도어 유리창 열림/닫힘 가능
•동승석 : 동승석 유리창 열림/닫힘 가능
•뒷좌석 : 뒷좌석 유리창 열림/닫힘 불가
OHG040023OHG040023
•원터치 자동 닫힘 기능을 작동하지 않고
첫 번째 걸리는 높이에서 계속 당겨 유리
창을 올리면 물체 끼임 인식 기능이 작동
하지 않습니다.
따라서 앞/뒤 유리창을 여닫을 때는 항상
얼굴, 팔, 손, 그 밖의 장애물이 없는지 반
드시 확인하신 후에 하십시오.
•물체 끼임 인식 기능이 작동할 때라도 약
4mm 이하의 물체가 창문 위쪽에서 낄
때나 유리창에 일정한 저항이 가해지지
않을 때에는 아래로 내려가는 기능이 작
동하지 않습니다.
유리창을 닫을 때는 사전에 장애물이 있
는지 여부를 반드시 확인하십시오.
경 고

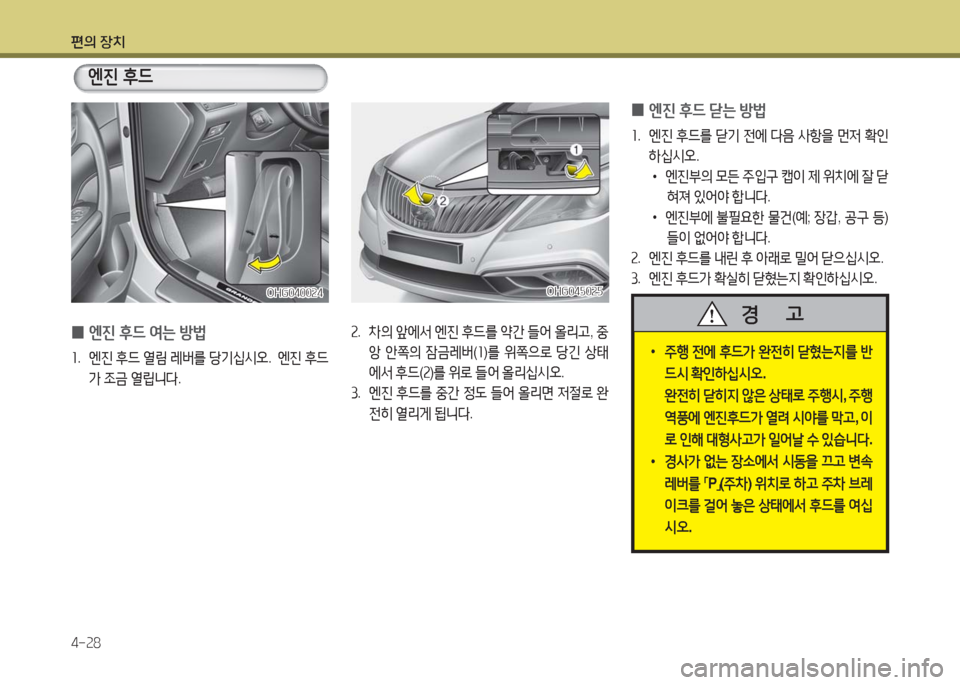

편의 장치
4-28
0엔진 후드 여는 방법
1. 엔진 후드 열림 레버를 당기십시오. 엔진 후드
가 조금 열립니다.
OHG040024OHG040024
엔진 후드
•주행 전에 후드가 완전히 닫혔는지를 반
드시 확인하십시오.
완전히 닫히지 않은 상태로 주행시, 주행
역풍에 엔진후드가 열려 시야를 막고, 이
로 인해 대형사고가 일어날 수 있습니다.
•경사가 없는 장소에서 시동을 끄고 변속
레버를 「P」(주차) 위치로 하고 주차 브레
이크를 걸어 놓은 상태에서 후드를 여십
시오.
경 고2. 차의 앞에서 엔진 후드를 약간 들어 올리고, 중
앙 안쪽의 잠금레버(1)를 위쪽으로 당긴 상태
에서 후드(2)를 위로 들어 올리십시오.
3. 엔진 후드를 중간 정도 들어 올리면 저절로 완
전히 열리게 됩니다.
OHG045025OHG045025
0엔진 후드 닫는 방법
1. 엔진 후드를 닫기 전에 다음 사항을 먼저 확인
하십시오.
•엔진부의 모든 주입구 캡이 제 위치에 잘 닫
혀져 있어야 합니다.
• 엔진부에 불필요한 물건(예; 장갑, 공구 등)
들이 없어야 합니다.
2. 엔진 후드를 내린 후 아래로 밀어 닫으십시오.
3. 엔진 후드가 확실히 닫혔는지 확인하십시오.

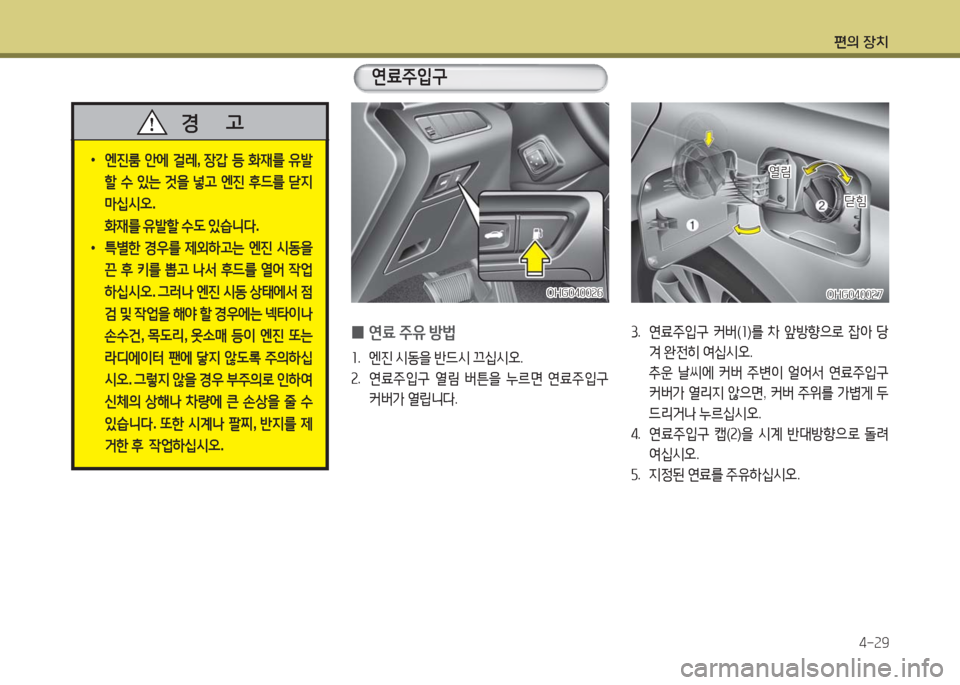

편의 장치
4-29
OHG040027OHG040027
0연료 주유 방법
1. 엔진 시동을 반드시 끄십시오.
2. 연료주입구 열림 버튼을 누르면 연료주입구
커버가 열립니다.
3. 연료주입구 커버(1)를 차 앞방향으로 잡아 당
겨 완전히 여십시오.
추운 날씨에 커버 주변이 얼어서 연료주입구
커버가 열리지 않으면, 커버 주위를 가볍게 두
드리거나 누르십시오.
4. 연료주입구 캡(2)을 시계 반대방향으로 돌려
여십시오.
5. 지정된 연료를 주유하십시오.
열림열림
닫힘닫힘
OHG040026OHG040026
연료주입구
•엔진룸 안에 걸레, 장갑 등 화재를 유발
할 수 있는 것을 넣고 엔진 후드를 닫지
마십시오.
화재를 유발할 수도 있습니다.
•특별한 경우를 제외하고는 엔진 시동을
끈 후 키를 뽑고 나서 후드를 열어 작업
하십시오. 그러나 엔진 시동 상태에서 점
검 및 작업을 해야 할 경우에는 넥타이나
손수건, 목도리, 옷소매 등이 엔진 또는
라디에이터 팬에 닿지 않도록 주의하십
시오. 그렇지 않을 경우 부주의로 인하여
신체의 상해나 차량에 큰 손상을 줄 수
있습니다. 또한 시계나 팔찌, 반지를 제
거한 후 작업하십시오.
경 고

편의 장치
4-30
0연료주입구 닫는 방법
1. 연료주입구 캡(2) 을 닫으려면, 연료 주입구 캡
을 시계방향으로 ‘딸깍’ 소리가 날때까지 돌리
십시오.
2. 연료주입구 커버(1)를 닫고 가볍게 눌러 원위
치 시킨 후, 확실하게 닫혔는지 확인 하십시오.
•지정된 연료외 다른 연료(등유, 알콜, 항공
유 등)와 혼합하여 사용하지 마십시오.
•불량 연료나 미검증된 연료(첨가제)등을 사
용하면, 연료 탱크 오염, 연료 펌프 손상 및
연료필터의 조기 막힘 등으로 인해 엔진과
배출가스 점화장치가 손상될 수 있습니다.
주 의
•연료 주입구 캡을 교체해야 할 때는, 순정
부품을 사용해야 합니다. 맞지 않는 연료 주
입구 캡을 사용하면, 연료장치 또는 배기 제
어장치에 심각한 고장이 날 수 있습니다. 가
까운 자사 직영 서비스센터 또는 블루핸즈
에서 교체하십시오.
•차의 외부 표면에 연료를 떨어뜨리지 마십
시오. 도장표면에 연료가 떨어지면 도장이
손상될 수 있습니다.
•연료캡을 완전히 잠그지 않을 경우 엔진
경고등()이 켜질 수 있으나 이는 차량
이나 부품의 고장이 아니므로 연료캡을
“딸깍” 소리가 나도록 다시 잠그십시오. 재
장착 후에도 엔진 경고등이 켜질 경우 자
사 직영 서비스센터 또는 블루핸즈에서 점
검을 받으십시오.
주 의
연료 주입구 캡을 열때는 연료에 압력이 가
해져 있을 수 있으므로 항상 조심스럽게 천
천히 분리하십시오. 캡에서 연료가 새거나
바람 빠지는 소리가 들리면 캡을 완전히 분
리하기 전에 이런 상황이 멈출 때까지 기다
리십시오. 그렇지 않을 경우 연료가 분출되
어 화재가 발생할 수 있습니다.
자동차 연료는 인화성 물질로서 화재 및 폭
발의 위험이 있습니다.
주유할 때는 반드시 다음 사항에 유의하십
시오.
•연료 주유기 또는 연료 주입구 캡 등을
만지거나 열 경우, 먼저 연료 주입구에서
가능한 먼 곳에 있는 금속부에 맨손을 접
촉시켜 정전기를 없애십시오.
경 고

편의 장치
4-31
•주유 중 차 안에 다시 들어가지 마십시
오. 정전기가 발생되는 어떠한 행동도 주
유소 부근에서는 하지 마십시오. 정전기
로 인해 기화된 연료에 불이 붙어 폭발할
수도 있습니다. 만약 차 안에 다시 들어
갔다 나온 경우, 주유기나 연료 주입구
캡 등을 만지기 전에 주유구에서 먼 곳에
있는 금속부에 맨손을 접촉시켜 정전기
를 없애십시오.
•휴대용기를 이용할 때에는 용기를 반드
시 지면에 내려 놓은 후 주유하십시오.
차량 내부 또는 위에 휴대용기를 두면 정
전기로 인해 기체연료에 불이 붙을 수도
있습니다.
주유가 완전히 끝날 때까지 휴대용기를
지면에 놓아 주십시오.
경 고
•주유소 부근에서 휴대폰을 사용하지 마
십시오 휴대폰의 전류나 전자파로 인해
기화된 연료에 불이 붙을 수도 있습니다.
휴대폰을 사용해야 할때는 주유소에서
멀리 떨어진 장소에서 사용하십시오.
•주유하기 전에 반드시 엔진을 끄십시오.
엔진의 전기장치에 의한 스파크로 인해
기화된 연료에 불이 붙을 수도 있습니다.
주유하기 전에 엔진을 끄고, 주유가 끝난
뒤에는 연료 주입구 캡을 완전히 잠그고,
주입구 커버를 닫은 후 시동을 거십시오.
경 고
•주유소 부근에서 담배를 피우거나 라이터
를 켜는 등 화재의 위험이 있는 행동을 삼
가십시오. 자동차 연료는 인화성 물질이
므로 불꽃에 의해 폭발할 수도 있습니다.
•만약 주유 중 화재가 발생하게 되면, 차
에서 멀리 떨어져 안전을 확보한 후 즉시
주유소 관리자 및 소방서에 알려 지시를
받으십시오.
경 고
