2016 Hyundai Grandeur Hybrid 그랜저 HG HEV - 사용 설명서 (in Korean)

시동 및 주행
5-22
겨울철에는 전자 주차 브레이크(EPB) 장치
가 동결될 수도 있습니다. 경사지가 아닌 평
탄하고 안전한 곳에 차량을 주차시킬 때는 전
자 주차 브레이크(EPB)를 사용하는 대신 주
차 후, 바퀴에 고임목을 괴십시오.
※ EPB는 Electric Parking Brake의 약자입니다.
●작동 해제
•수동 해제
전자 주차 브레이크(EPB) 스위치를 눌러 해제
할 수 있습니다. 단 아래의 모든 조건이 만족되
는 경우에 해제가 가능합니다.
1. 시동 버튼 「ON」 위치 일 때
2. 브레이크 페달을 밟은 상태
계기판의 브레이크 경고등이 꺼졌는지 확인하
십시오.
OHG050016OHG050016
본 차량에 대한 지식이 없는 사람이나 유아,
어린이가 전자 주차 브레이크(EPB)에 손을
대지 못하도록 하십시오. 전자 주차 브레이
크(EPB)를 해제할 경우 주, 정차 상태에 따
라 사고 위험성이 있습니다.
경 고
•자동 해제
- 변속기가 「P」(주차)단에 위치하고 주차 브
레이크가 체결되어 있는 경우 엔진이 켜진
상태에서 브레이크 페달을 밟고 자동변속
기 레버를 「P」(주차)단에서 「R」/「N」/「D」단
으로 변속하면 전자 주차 브레이크(EPB)
가 자동으로 해제됩니다.
- 변속기가 「N」(중립)단에 위치하고 전자 주
차 브레이크(EPB)가 체결되어 있는 경우
엔진이 켜진 상태에서 브레이크 페달을 밟
고 자동변속기 레버를 「R」(후진)/「D」(주행)
단으로 변속하면 전자 주차 브레이크
(EPB)가 자동으로 해제됩니다.
- 아래의 모든 조건을 만족된 경우 가속 페달
을 천천히 밟아 전자 주차 브레이크(EPB)
를 자동으로 해제 시킬 수 있습니다.
1. 엔진이 켜져 있는 상태
2. 운전자 안전벨트를 착용한 상태
3. 운전석 도어, 엔진 후드 및 트렁크가 닫힌
상태
4. 자동변속기 레버가 「R」/「D」 또는 스포츠모
드에 있는 경우
계기판의 브레이크 경고등이 꺼졌는지 확인하
십시오.

시동 및 주행
5-23
● 전자 주차 브레이크(EPB) 자동 작동 조건
• 전자 주차 브레이크(EPB)를 체결할 때 브
레이크가 과열된 상태이면 온도차로 생기
는 체결력 손실 보상을 위해 전자 주차 브
레이크(EPB) 가 자동으로 다시 체결 될 수
있습니다.
•다른 시스템 신호에 따라서 전자 주차 브레
이크(EPB) 가 체결 될 수 있습니다.
•엔진이 켜져 있는 상태에서 전자 주차 브레
이크(EPB) 체결 후 시동 「OFF」를 할 경우
안전을 위하여 전자 주차 브레이크(EPB)
가 다시 체결 될 수도 있습니다.
•전자 주차 브레이크(EPB)가 완전히 해제
된 후에도 주차 브레이크 경고등이 켜져 있
으면 브레이크 장치에 고장이 발생한 것이
므로 자사 직영 서비스센터나 블루핸즈에
점검 및 정비를 의뢰하십시오.
•전자 주차 브레이크(EPB)가 작동 된 상태
에서 주행하면 브레이크 과열, 브레이크 패
드의 과도한 마모의 원인이 될 수 있습니다.
•차량 탑승자의 안전을 위해 시동 버튼 「OFF」
상태에서는 전자 주차 브레이크(EPB) 해제
가 불가능합니다.
주 의
● 전자 주차 브레이크(EPB) 자동 체결 기능
•자동 정차 기능(Auto Hold)작동 버튼을 켠
상태에서 차량이 정지한 후 시동 「OFF」
하면 자동으로 전자 주차 브레이크(EPB)
가 체결됩니다.
하지만 시동 「OFF」 후 즉시 전자 주차 브
레이크(EPB) 스위치를 누르면 전자 주차
브레이크(EPB) 자동 체결 기능은 작동하
지 않습니다.
OHGH045254OHGH045254

시동 및 주행
5-24
OHGH045256OHGH045256
●전자 파킹 브레이크(EPB)관련 경고 문구
•전자 파킹 브레이크(EPB)가 체결되어 있
는 상태에서 가속 페달을 천천히 밟아 출발
했을 때 자동 작동 해제 조건이 충족되지
않으면 경고음이 1회 울리고 LCD 표시창
에 경고 문구가 뜹니다.
•운전자가 안전벨트 미착용 상태이거나 운
전석 도어가 열린 상태, 「D」단에서 엔진후
드가 열린 상태 또는 「R」단에서 엔진후드
및 트렁크가 열린 상태에서 시스템 작동 조
건 불만족으로 자동 해제가 안될 때, LCD
표시창에 경고 문구가 표시되고 경고음이
1회 울립니다.
•차량 고장으로 인해 자동 작동 해제 조건을
파악할 수 없는 경우에도 경고음이 1회 울
리고 LCD 표시창에 경고 문구가 표시될 수
있습니다.
이때, 브레이크 페달을 밟고 전자 파킹 브
레이크(EPB) 스위치를 눌러 주차 브레이
크를 해제하고 출발할 수 있습니다.
•전자 파킹 브레이크(EPB) 해제되지 않은
상태로 주행하면 전자 파킹 브레이크
(EPB)가 손상될 수 있습니다.
•가속 페달을 밟아 자동 작동 해제 기능을
사용하는 경우 가속 페달을 천천히 밟아 출
발하십시오.
주 의

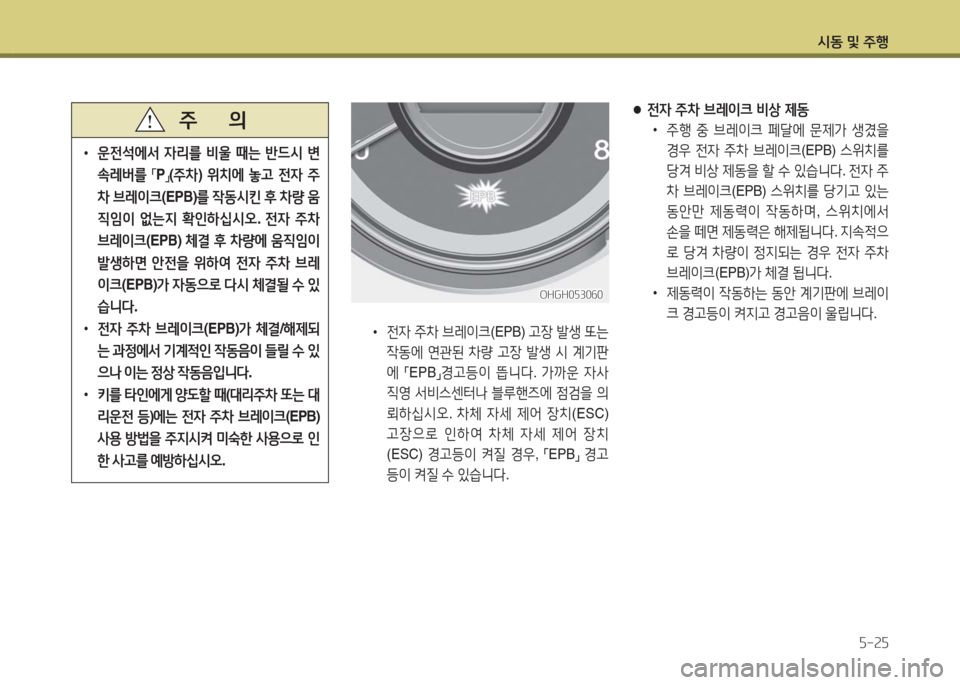

시동 및 주행
5-25
•운전석에서 자리를 비울 때는 반드시 변
속레버를 「P」(주차) 위치에 놓고 전자 주
차 브레이크(EPB)를 작동시킨 후 차량 움
직임이 없는지 확인하십시오. 전자 주차
브레이크(EPB) 체결 후 차량에 움직임이
발생하면 안전을 위하여 전자 주차 브레
이크(EPB)가 자동으로 다시 체결될 수 있
습니다.
• 전자 주차 브레이크(EPB)가 체결/해제되
는 과정에서 기계적인 작동음이 들릴 수 있
으나 이는 정상 작동음입니다.
• 키를 타인에게 양도할 때(대리주차 또는 대
리운전 등)에는 전자 주차 브레이크(EPB)
사용 방법을 주지시켜 미숙한 사용으로 인
한 사고를 예방하십시오.
주 의
•전자 주차 브레이크(EPB) 고장 발생 또는
작동에 연관된 차량 고장 발생 시 계기판
에 「EPB」경고등이 뜹니다. 가까운 자사
직영 서비스센터나 블루핸즈에 점검을 의
뢰하십시오. 차체 자세 제어 장치(ESC)
고장으로 인하여 차체 자세 제어 장치
(ESC) 경고등이 켜질 경우, 「EPB」 경고
등이 켜질 수 있습니다.
OHGH053060OHGH053060
● 전자 주차 브레이크 비상 제동
•주행 중 브레이크 페달에 문제가 생겼을
경우 전자 주차 브레이크(EPB) 스위치를
당겨 비상 제동을 할 수 있습니다. 전자 주
차 브레이크(EPB) 스위치를 당기고 있는
동안만 제동력이 작동하며, 스위치에서
손을 떼면 제동력은 해제됩니다. 지속적으
로 당겨 차량이 정지되는 경우 전자 주차
브레이크(EPB)가 체결 됩니다.
•제동력이 작동하는 동안 계기판에 브레이
크 경고등이 켜지고 경고음이 울립니다.

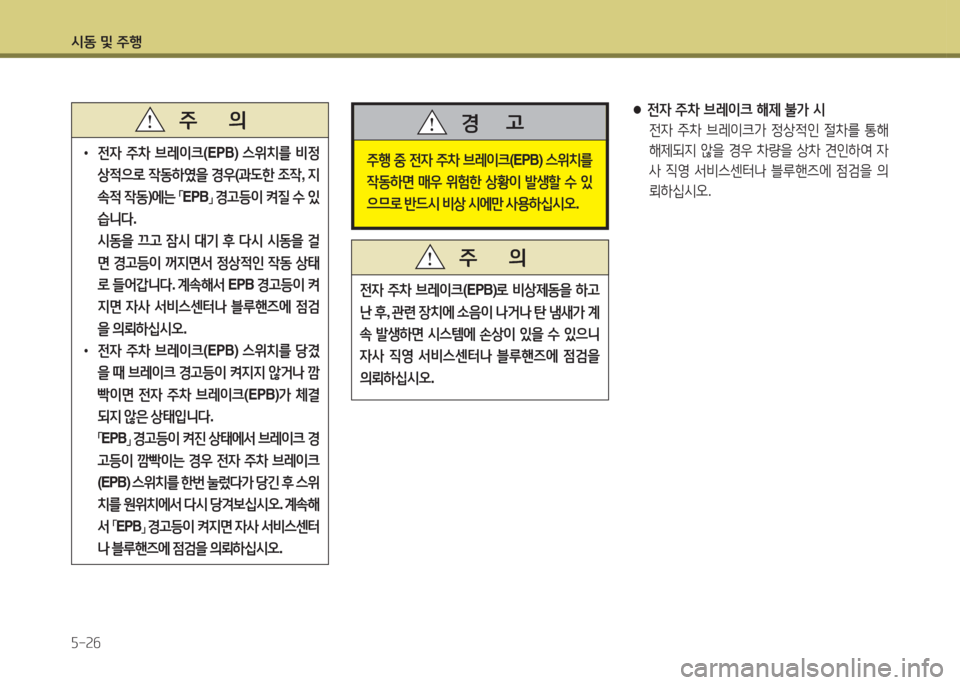

시동 및 주행
5-26
•전자 주차 브레이크(EPB) 스위치를 비정
상적으로 작동하였을 경우(과도한 조작, 지
속적 작동)에는 「EPB」 경고등이 켜질 수 있
습니다.
시동을 끄고 잠시 대기 후 다시 시동을 걸
면 경고등이 꺼지면서 정상적인 작동 상태
로 들어갑니다. 계속해서 EPB 경고등이 켜
지면 자사 서비스센터나 블루핸즈에 점검
을 의뢰하십시오.
•전자 주차 브레이크(EPB) 스위치를 당겼
을 때 브레이크 경고등이 켜지지 않거나 깜
빡이면 전자 주차 브레이크(EPB)가 체결
되지 않은 상태입니다.
「EPB」 경고등이 켜진 상태에서 브레이크 경
고등이 깜빡이는 경우 전자 주차 브레이크
(EPB) 스위치를 한번 눌렀다가 당긴 후 스위
치를 원위치에서 다시 당겨보십시오. 계속해
서 「EPB」 경고등이 켜지면 자사 서비스센터
나 블루핸즈에 점검을 의뢰하십시오.
주 의
전자 주차 브레이크(EPB)로 비상제동을 하고
난 후, 관련 장치에 소음이 나거나 탄 냄새가 계
속 발생하면 시스템에 손상이 있을 수 있으니
자사 직영 서비스센터나 블루핸즈에 점검을
의뢰하십시오.
주 의
주행 중 전자 주차 브레이크(EPB) 스위치를
작동하면 매우 위험한 상황이 발생할 수 있
으므로 반드시 비상 시에만 사용하십시오.
경 고● 전자 주차 브레이크 해제 불가 시
전자 주차 브레이크가 정상적인 절차를 통해
해제되지 않을 경우 차량을 상차 견인하여 자
사 직영 서비스센터나 블루핸즈에 점검을 의
뢰하십시오.

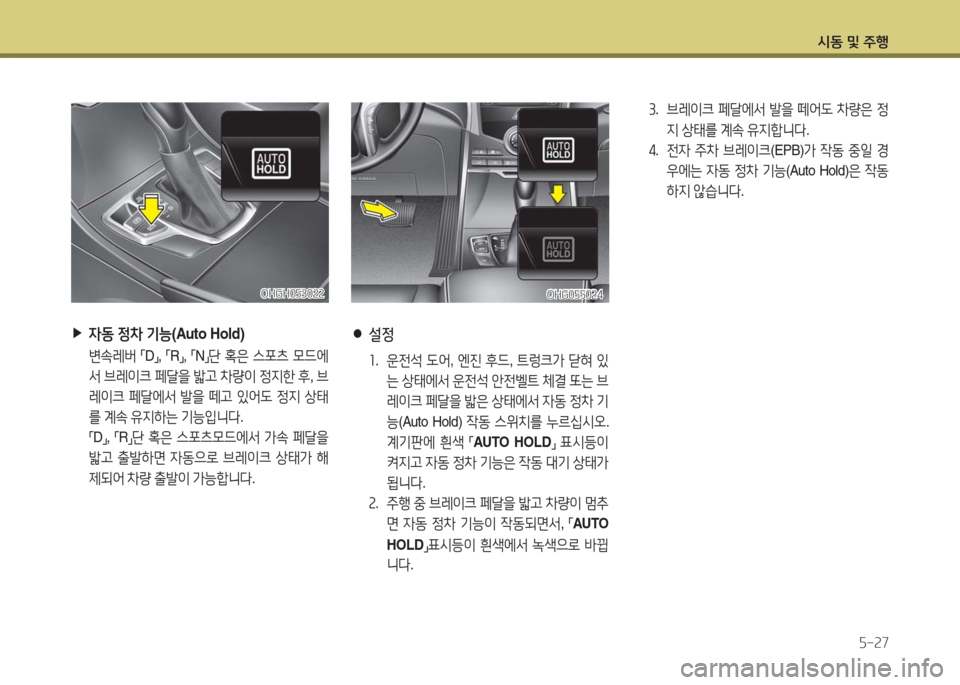

시동 및 주행
5-27
OHG055024OHG055024
●설정
1. 운전석 도어, 엔진 후드, 트렁크가 닫혀 있
는 상태에서 운전석 안전벨트 체결 또는 브
레이크 페달을 밟은 상태에서 자동 정차 기
능(Auto Hold) 작동 스위치를 누르십시오.
계기판에 흰색 「AUTO HOLD」 표시등이
켜지고 자동 정차 기능은 작동 대기 상태가
됩니다.
2. 주행 중 브레이크 페달을 밟고 차량이 멈추
면 자동 정차 기능이 작동되면서, 「AUTO
HOLD」표시등이 흰색에서 녹색으로 바뀝
니다.
OHGH053022OHGH053022
▶자동 정차 기능(Auto Hold)
변속레버 「D」, 「R」, 「N」단 혹은 스포츠 모드에
서 브레이크 페달을 밟고 차량이 정지한 후, 브
레이크 페달에서 발을 떼고 있어도 정지 상태
를 계속 유지하는 기능입니다.
「D」, 「R」단 혹은 스포츠모드에서 가속 페달을
밟고 출발하면 자동으로 브레이크 상태가 해
제되어 차량 출발이 가능합니다.
3. 브레이크 페달에서 발을 떼어도 차량은 정
지 상태를 계속 유지합니다.
4. 전자 주차 브레이크(EPB)가 작동 중일 경
우에는 자동 정차 기능(Auto Hold)은 작동
하지 않습니다.

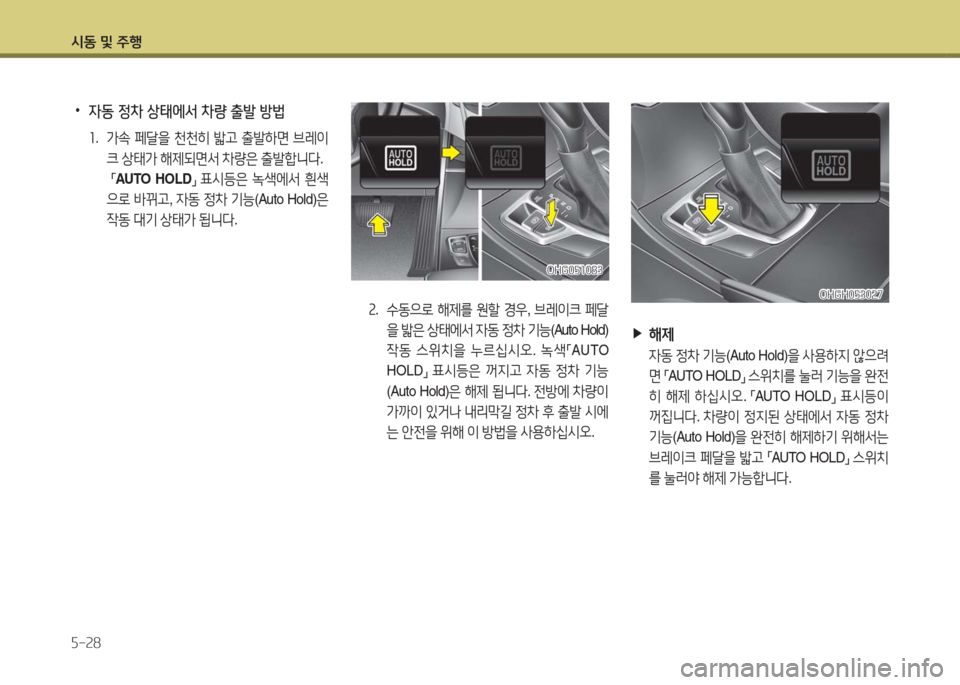

시동 및 주행
5-28
2. 수동으로 해제를 원할 경우, 브레이크 페달
을 밟은 상태에서 자동 정차 기능(Auto Hold)
작동 스위치을 누르십시오. 녹색「AUTO
HOLD」 표시등은 꺼지고 자동 정차 기능
(Auto Hold)은 해제 됩니다. 전방에 차량이
가까이 있거나 내리막길 정차 후 출발 시에
는 안전을 위해 이 방법을 사용하십시오.
•자동 정차 상태에서 차량 출발 방법
1. 가속 페달을 천천히 밟고 출발하면 브레이
크 상태가 해제되면서 차량은 출발합니다.
「AUTO HOLD」 표시등은 녹색에서 흰색
으로 바뀌고, 자동 정차 기능(Auto Hold)은
작동 대기 상태가 됩니다.
OHG051083OHG051083
▶해제
자동 정차 기능(Auto Hold)을 사용하지 않으려
면 「AUTO HOLD」 스위치를 눌러 기능을 완전
히 해제 하십시오. 「AUTO HOLD」 표시등이
꺼집니다. 차량이 정지된 상태에서 자동 정차
기능(Auto Hold)을 완전히 해제하기 위해서는
브레이크 페달을 밟고 「AUTO HOLD」 스위치
를 눌러야 해제 가능합니다.
OHGH053027OHGH053027

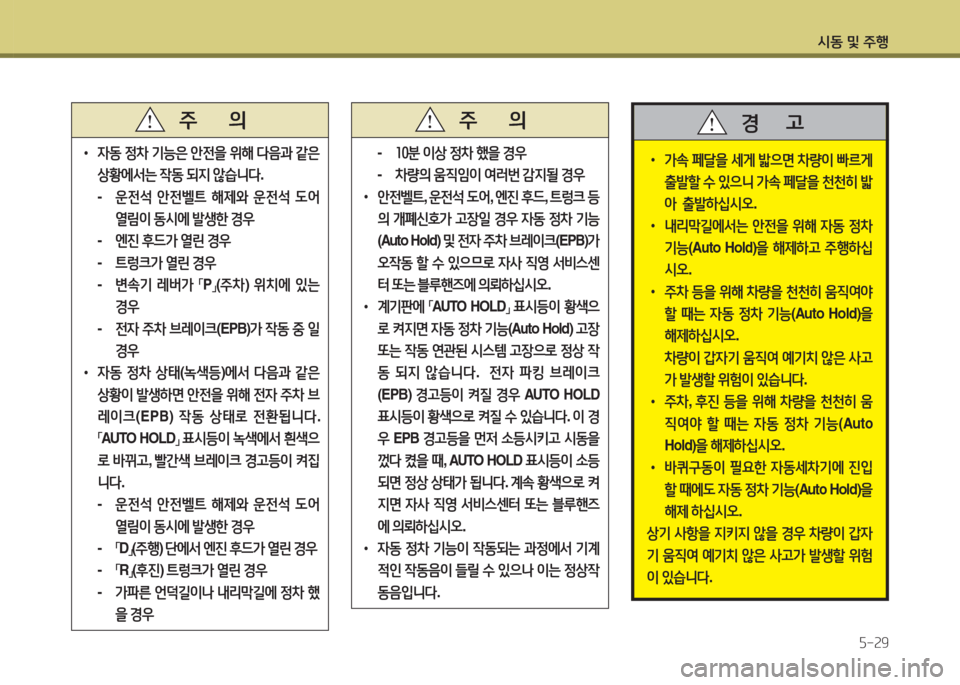

시동 및 주행
5-29
•자동 정차 기능은 안전을 위해 다음과 같은
상황에서는 작동 되지 않습니다.
- 운전석 안전벨트 해제와 운전석 도어
열림이 동시에 발생한 경우
- 엔진 후드가 열린 경우
- 트렁크가 열린 경우
- 변속기 레버가 「P」(주차) 위치에 있는
경우
- 전자 주차 브레이크(EPB)가 작동 중 일
경우
•자동 정차 상태(녹색등)에서 다음과 같은
상황이 발생하면 안전을 위해 전자 주차 브
레이크(EPB) 작동 상태로 전환됩니다.
「AUTO HOLD」 표시등이 녹색에서 흰색으
로 바뀌고, 빨간색 브레이크 경고등이 켜집
니다.
- 운전석 안전벨트 해제와 운전석 도어
열림이 동시에 발생한 경우
- 「D」(주행) 단에서 엔진 후드가 열린 경우
- 「R」(후진) 트렁크가 열린 경우
- 가파른 언덕길이나 내리막길에 정차 했
을 경우
주 의
- 10분 이상 정차 했을 경우
- 차량의 움직임이 여러번 감지될 경우
•안전벨트, 운전석 도어, 엔진 후드, 트렁크 등
의 개폐신호가 고장일 경우 자동 정차 기능
(Auto Hold) 및 전자 주차 브레이크(EPB)가
오작동 할 수 있으므로 자사 직영 서비스센
터 또는 블루핸즈에 의뢰하십시오.
• 계기판에 「AUTO HOLD」 표시등이 황색으
로 켜지면 자동 정차 기능(Auto Hold) 고장
또는 작동 연관된 시스템 고장으로 정상 작
동 되지 않습니다. 전자 파킹 브레이크
(EPB) 경고등이 켜질 경우 AUTO HOLD
표시등이 황색으로 켜질 수 있습니다. 이 경
우 EPB 경고등을 먼저 소등시키고 시동을
껐다 켰을 때, AUTO HOLD 표시등이 소등
되면 정상 상태가 됩니다. 계속 황색으로 켜
지면 자사 직영 서비스센터 또는 블루핸즈
에 의뢰하십시오.
• 자동 정차 기능이 작동되는 과정에서 기계
적인 작동음이 들릴 수 있으나 이는 정상작
동음입니다.
주 의
•가속 페달을 세게 밟으면 차량이 빠르게
출발할 수 있으니 가속 페달을 천천히 밟
아 출발하십시오.
• 내리막길에서는 안전을 위해 자동 정차
기능(Auto Hold)을 해제하고 주행하십
시오.
• 주차 등을 위해 차량을 천천히 움직여야
할 때는 자동 정차 기능(Auto Hold)을
해제하십시오.
차량이 갑자기 움직여 예기치 않은 사고
가 발생할 위험이 있습니다.
•주차, 후진 등을 위해 차량을 천천히 움
직여야 할 때는 자동 정차 기능(Auto
Hold)을 해제하십시오.
•바퀴구동이 필요한 자동세차기에 진입
할 때에도 자동 정차 기능(Auto Hold)을
해제 하십시오.
상기 사항을 지키지 않을 경우 차량이 갑자
기 움직여 예기치 않은 사고가 발생할 위험
이 있습니다.
경 고
