2016 Hyundai Grandeur Hybrid 그랜저 HG HEV - 사용 설명서 (in Korean)

색인
14
【ㅎ】
하부 래치를 이용할 때 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-26
하이브리드 스타트 & 제너레이터(HSG) 구동 벨트 ..................................7-21
하이브리드 운전 시스템 ...............................................................................5-2
하이브리드 에너지 흐름도 ..........................................................................4-71
하체 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-51
햇빛 차단용 블라인드(파노라마 선루프) ...................................................4-32
헤드램프(전조등) 에스코트 기능 .............................................................4-101
헤드레스트 조절 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-7
헤드레스트 조절 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-11
후방 감시 카메라 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-99
후석 도어 매뉴얼 커튼 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-148
후진 시 실외 미러 자동 조절 기능 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-38
후측방 경보 시스템 ...................................................................................5-49
후측방 접근 경보 시스템 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-52
후측방 경보 시스템 비작동 조건 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-54
휠 얼라인먼트 및 타이어 밸런스 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-31
휠의 교체 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-33
히터 및 에어컨(내비게이션 장착 사양) ...................................................4-125
전자동 조절 방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-126
수동 조절 방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-127
바람 방향 선택 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-127
온도 조절 ...............................................................................................4-129
내/외 공기 선택 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-131
풍량 조절 ...............................................................................................4-131
에어컨 선택 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-132
작동 정지 ..............................................................................................4-133
공조화면 선택 버튼 ..............................................................................4-133
경제 운전 에어컨 선택 버튼 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-133
공조 장치용 에어필터...........................................................................4-134
에어컨 냉매량 점검 ..............................................................................4-134
히터 및 에어컨(오디오 장착 사양) ...........................................................4-115
전자동 조절 방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-116
수동 조절 방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-117
바람 방향 선택 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-117
온도 조절 ...............................................................................................4-119
내/외 공기 선택 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-121
풍량 조절 ...............................................................................................4-121
에어컨 선택 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-122
작동 정지 ..............................................................................................4-123
공조화면 선택 버튼 ..............................................................................4-123
경제 운전 에어컨 선택 버튼 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-123
공조 장치용 에어필터...........................................................................4-123
에어컨 냉매량 점검 ..............................................................................4-124

색인
15
【기타】
ABS(Anti-Lock Brake System) .................................................................5-31
AUX, USB & iPod® 단자 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-152
AV 정보 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-62
LCD 디스플레이 .........................................................................................4-59
SOC(구동용 배터리 충전계) 표시계 .........................................................4-56
TBT 모드 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-62
USB 충전기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-142

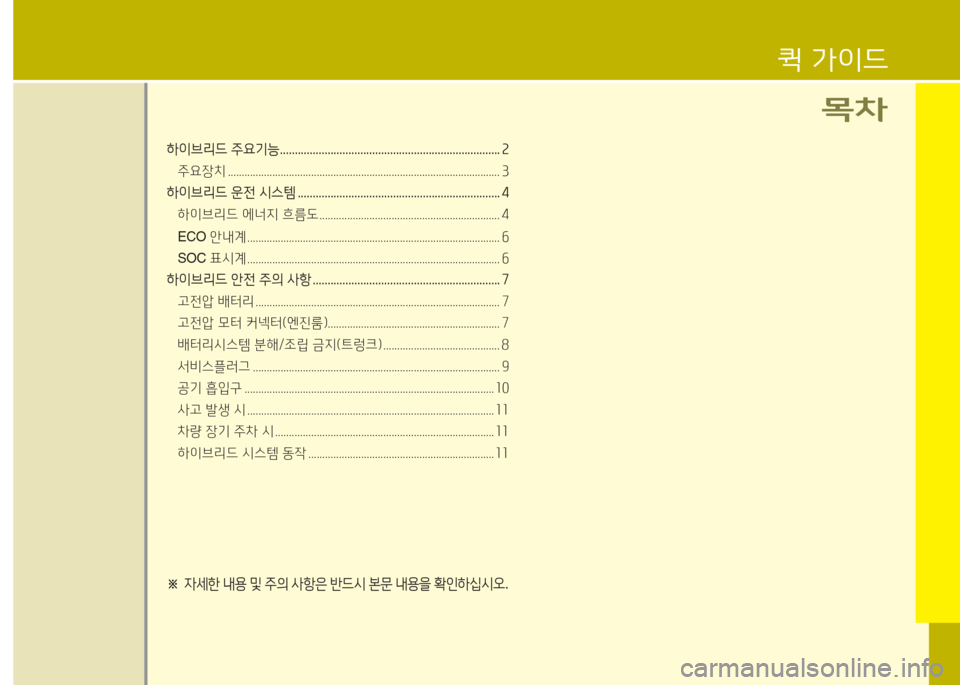

목차
퀵 가이드
하이브리드 주요기능 .......................................................................... 2
주요장치 .................................................................................................. 3
하이브리드 운전 시스템 .................................................................... 4
하이브리드 에너지 흐름도 ................................................................. 4
ECO 안내계 ........................................................................................... 6
SOC 표시계 ........................................................................................... 6
하이브리드 안전 주의 사항 ............................................................... 7
고전압 배터리 ........................................................................................ 7
고전압 모터 커넥터(엔진룸).............................................................. 7
배터리시스템 분해/조립 금지(트렁크) ..........................................8
서비스플러그 ......................................................................................... 9
공기 흡입구 .......................................................................................... 10
사고 발생 시 ......................................................................................... 11
차량 장기 주차 시 ............................................................................... 11
하이브리드 시스템 동작 ................................................................... 11
※ 자세한 내용 및 주의 사항은 반드시 본문 내용을 확인하십시오.

2

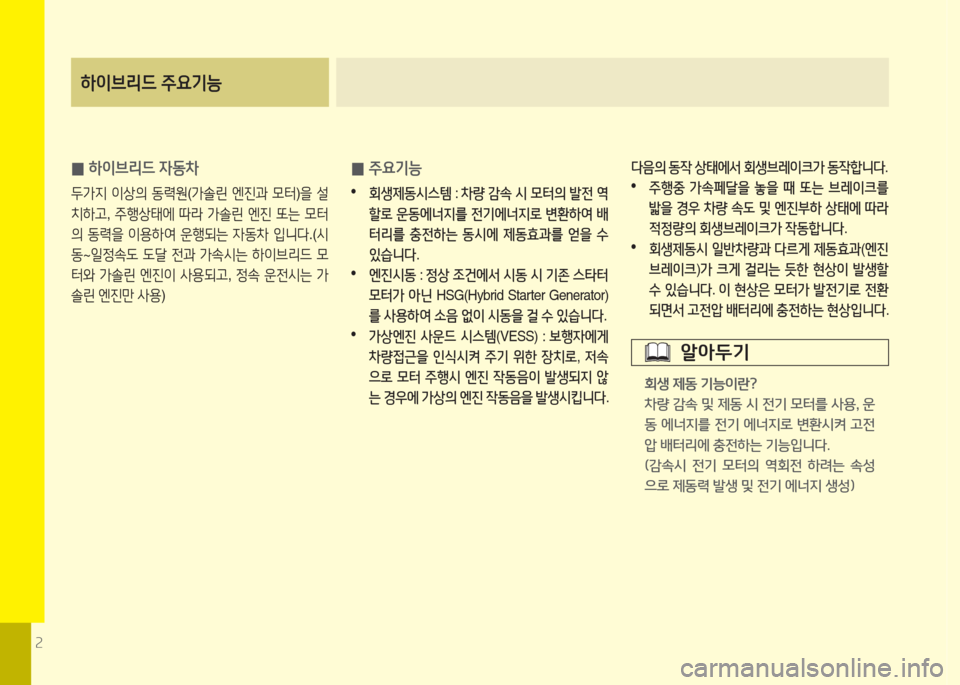

하이브리드 주요기능
0하이브리드 자동차
두가지 이상의 동력원(가솔린 엔진과 모터)을 설
치하고, 주행상태에 따라 가솔린 엔진 또는 모터
의 동력을 이용하여 운행되는 자동차 입니다.(시
동~일정속도 도달 전과 가속시는 하이브리드 모
터와 가솔린 엔진이 사용되고, 정속 운전시는 가
솔린 엔진만 사용)
0주요기능
•회생제동시스템 : 차량 감속 시 모터의 발전 역
할로 운동에너지를 전기에너지로 변환하여 배
터리를 충전하는 동시에 제동효과를 얻을 수
있습니다.
• 엔진시동 : 정상 조건에서 시동 시 기존 스타터
모터가 아닌 HSG(Hybrid Starter Generator)
를 사용하여 소음 없이 시동을 걸 수 있습니다.
• 가상엔진 사운드 시스템(VESS) : 보행자에게
차량접근을 인식시켜 주기 위한 장치로, 저속
으로 모터 주행시 엔진 작동음이 발생되지 않
는 경우에 가상의 엔진 작동음을 발생시킵니다.
다음의 동작 상태에서 회생브레이크가 동작합니다.
•주행중 가속페달을 놓을 때 또는 브레이크를
밟을 경우 차량 속도 및 엔진부하 상태에 따라
적정량의 회생브레이크가 작동합니다.
• 회생제동시 일반차량과 다르게 제동효과(엔진
브레이크)가 크게 걸리는 듯한 현상이 발생할
수 있습니다. 이 현상은 모터가 발전기로 전환
되면서 고전압 배터리에 충전하는 현상입니다.
알아두기
회생 제동 기능이란?
차량 감속 및 제동 시 전기 모터를 사용, 운
동 에너지를 전기 에너지로 변환시켜 고전
압 배터리에 충전하는 기능입니다.
(감속시 전기 모터의 역회전 하려는 속성
으로 제동력 발생 및 전기 에너지 생성)

3

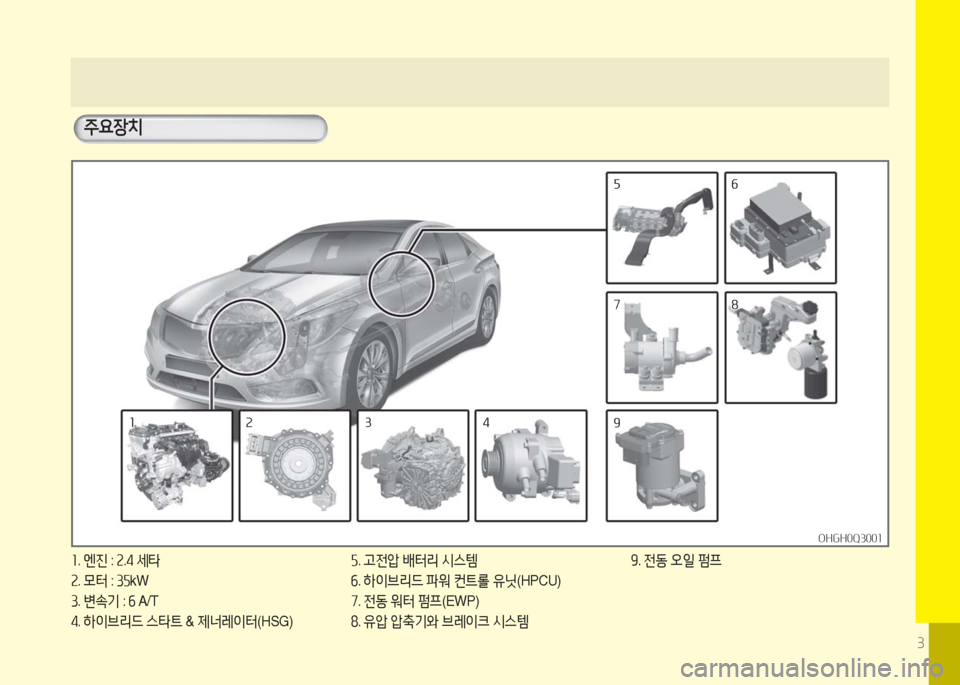

주요장치
OHGH0Q3001OHGH0Q3001
1. 엔진 : 2.4 세타
2. 모터 : 35kW
3. 변속기 : 6 A/T
4. 하이브리드 스타트 & 제너레이터(HSG)
5. 고전압 배터리 시스템
6. 하이브리드 파워 컨트롤 유닛(HPCU)
7. 전동 워터 펌프(EWP)
8. 유압 압축기와 브레이크 시스템
9. 전동 오일 펌프
11223344
5566
7788
99

4

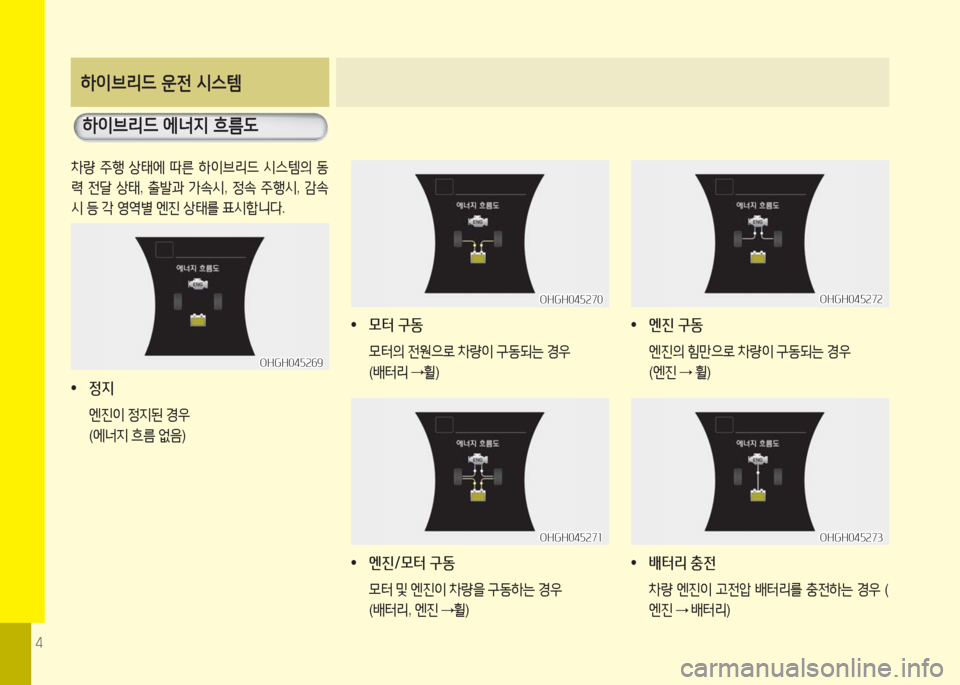

하이브리드 운전 시스템
하이브리드 에너지 흐름도
OHGH045270OHGH045270
•모터 구동
모터의 전원으로 차량이 구동되는 경우
(배터리 →휠)
OHGH045271OHGH045271
•엔진/모터 구동
모터 및 엔진이 차량을 구동하는 경우
(배터리, 엔진 →휠)
OHGH045272OHGH045272
•엔진 구동
엔진의 힘만으로 차량이 구동되는 경우
(엔진 → 휠)
OHGH045273OHGH045273
•배터리 충전
차량 엔진이 고전압 배터리를 충전하는 경우 (
엔진 → 배터리)
OHGH045269OHGH045269
•정지
엔진이 정지된 경우
(에너지 흐름 없음)
차량 주행 상태에 따른 하이브리드 시스템의 동
력 전달 상태, 출발과 가속시, 정속 주행시, 감속
시 등 각 영역별 엔진 상태를 표시합니다.

5

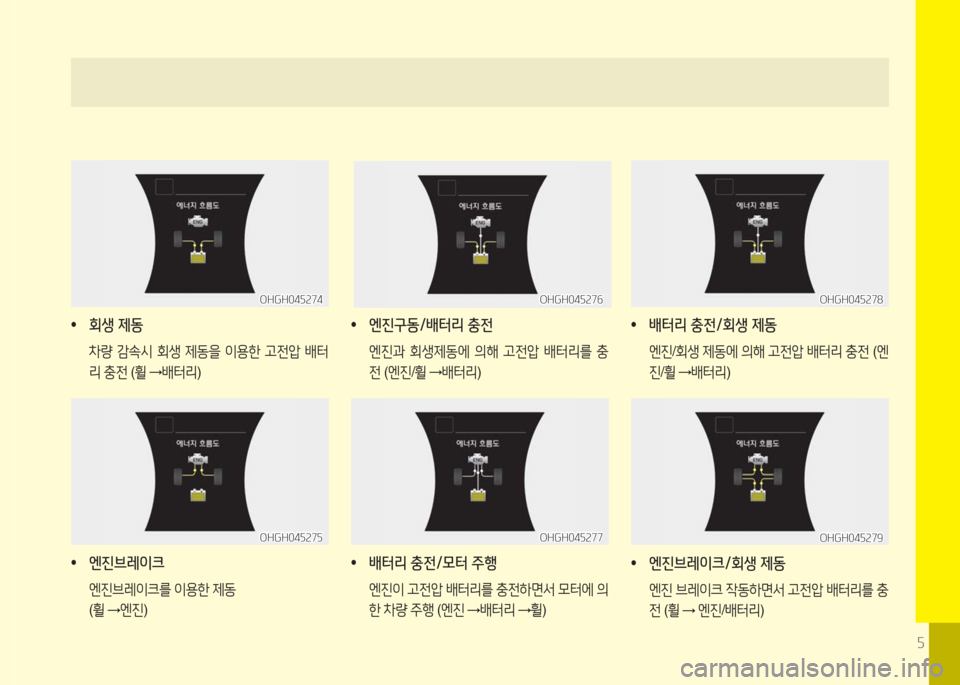

OHGH045276OHGH045276
•엔진구동/배터리 충전
엔진과 회생제동에 의해 고전압 배터리를 충
전 (엔진/휠 →배터리)
OHGH045274OHGH045274
•회생 제동
차량 감속시 회생 제동을 이용한 고전압 배터
리 충전 (휠 →배터리)
OHGH045275OHGH045275
•엔진브레이크
엔진브레이크를 이용한 제동
(휠 →엔진)
OHGH045277OHGH045277
•배터리 충전/모터 주행
엔진이 고전압 배터리를 충전하면서 모터에 의
한 차량 주행 (엔진 →배터리 →휠)
OHGH045278OHGH045278
•배터리 충전/회생 제동
엔진/회생 제동에 의해 고전압 배터리 충전 (엔
진/휠 →배터리)
OHGH045279OHGH045279
•엔진브레이크/회생 제동
엔진 브레이크 작동하면서 고전압 배터리를 충
전 (휠 → 엔진/배터리)

6

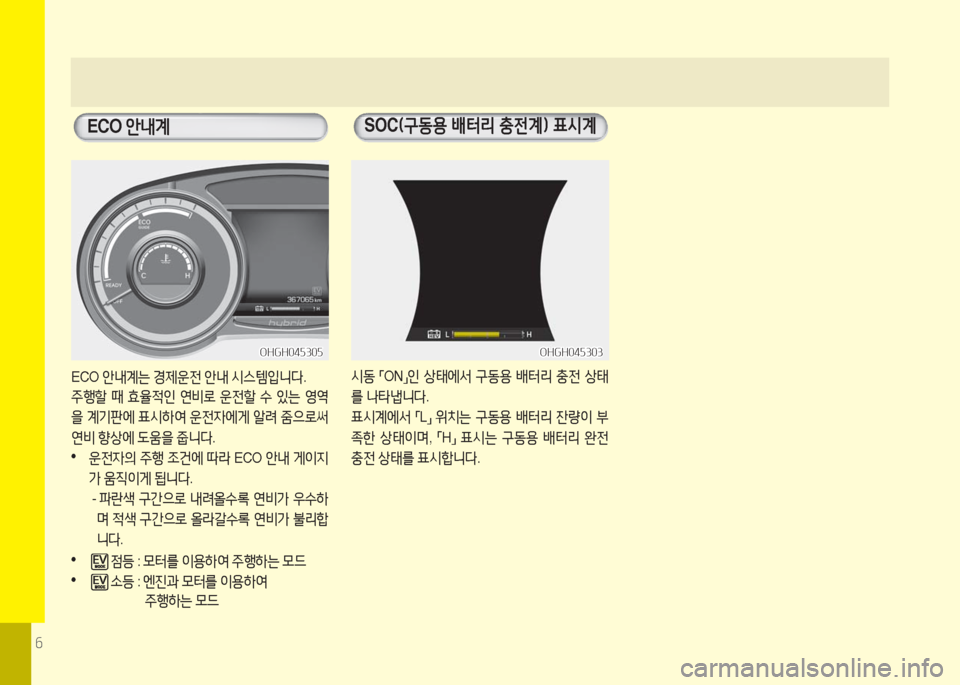

ECO 안내계 SOC(구동용 배터리 충전계) 표시계
ECO 안내계는 경제운전 안내 시스템입니다.
주행할 때 효율적인 연비로 운전할 수 있는 영역
을 계기판에 표시하여 운전자에게 알려 줌으로써
연비 향상에 도움을 줍니다.
•운전자의 주행 조건에 따라 ECO 안내 게이지
가 움직이게 됩니다.
- 파란색 구간으로 내려올수록 연비가 우수하
며 적색 구간으로 올라갈수록 연비가 불리합
니다.
•점등 : 모터를 이용하여 주행하는 모드
• 소등 : 엔진과 모터를 이용하여
주행하는 모드
시동 「ON」인 상태에서 구동용 배터리 충전 상태
를 나타냅니다.
표시계에서 「L」 위치는 구동용 배터리 잔량이 부
족한 상태이며, 「H」 표시는 구동용 배터리 완전
충전 상태를 표시합니다.
OHGH045305OHGH045305OHGH045303OHGH045303
