2016 Hyundai Grandeur Hybrid 그랜저 HG HEV - 사용 설명서 (in Korean)

편의 장치
4-32
•선루프 개폐 시는 항상 손이나 머리 또는
기타 장애물이 없는지 반드시 확인한 후
에 사용하고 특히 안전을 위해 어린이가
작동하지 못하도록 하십시오. 잘못 조작
시 심각한 부상을 입을 수 있습니다.
•차량에서 잠시 떠날 때에도 반드시 시동
을 「OFF」하고 키를 소지하여 어린이가
작동하지 못하도록 하십시오.
경 고
OHG045029OHG045029

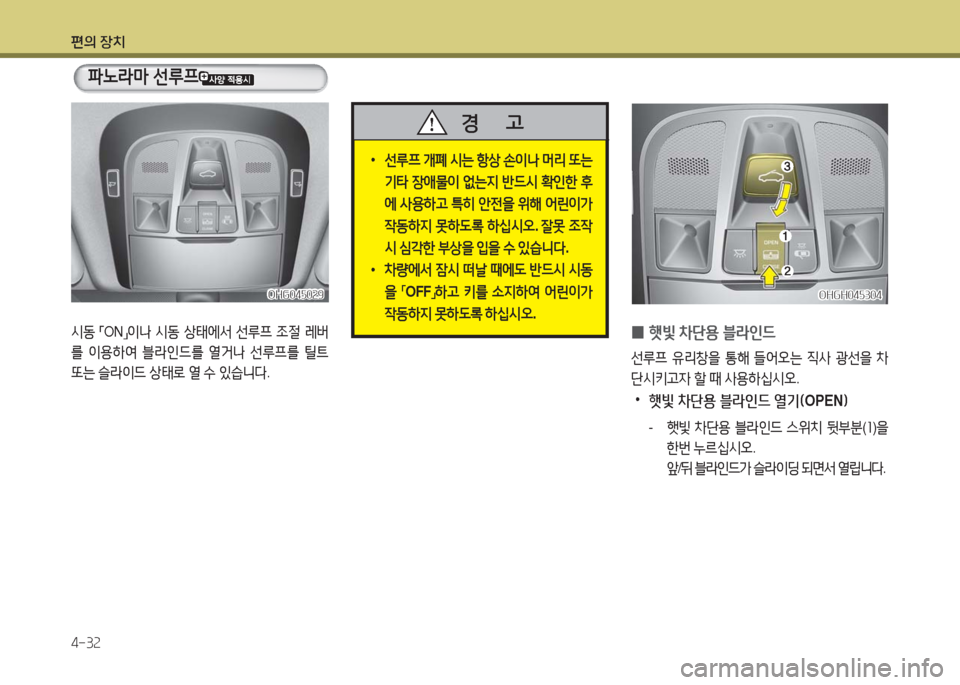

시동 「ON」이나 시동 상태에서 선루프 조절 레버
를 이용하여 블라인드를 열거나 선루프를 틸트
또는 슬라이드 상태로 열 수 있습니다.
파노라마 선루프
0햇빛 차단용 블라인드
선루프 유리창을 통해 들어오는 직사 광선을 차
단시키고자 할 때 사용하십시오.
•햇빛 차단용 블라인드 열기(OPEN)
- 햇빛 차단용 블라인드 스위치 뒷부분(1)을
한번 누르십시오.
앞/뒤 블라인드가 슬라이딩 되면서 열립니다.
OHGH045304OHGH045304

편의 장치
4-33
0틸트 상태로 열기
•햇빛 차단용 블라인드가 닫혀있을 때
파노라마 선루프 조절 레버를 위로 누르면 햇
빛 차단용 블라인드가 슬라이딩 되면서 열리
고, 파노라마 선루프가 틸트 됩니다. 열리는 도
중 멈추고자 할 때 조절 레버를 살짝 밀거나 당
기십시오.
•햇빛 차단용 블라인드가 열려있을 때
파노라마 선루프 조절 레버를 위로 누르면 파
노라마 선루프가 틸트 됩니다.
※ 파노라마 선루프는 앞쪽에 위치한 글라스만
열고 닫을 수 있습니다.
OHG045032OHG045032
0슬라이드 상태로 열기
•햇빛 차단용 블라인드가 닫혀있을 때
파노라마 선루프 조절 레버를 뒤로 당기면 블
라인드가 열리고 파노라마 선루프가 슬라이
딩 되면서 열립니다.
열리는 도중 멈추고자 할 때 조절 레버를 살짝
밀거나 당기십시오.
•햇빛 차단용 블라인드가 열려있을 때
파노라마 선루프 조절 레버를 뒤로 당기면 선
루프가 슬라이딩 되면서 열립니다.
열리는 도중 멈추고자 할 때 조절 레버를 살짝
밀거나 당기십시오.
※ 파노라마 선루프는 앞쪽에 위치한 글라스 부
분만 열고 닫을 수 있습니다.
OHG045196KOHG045196K
•햇빛 차단용 블라인드 닫기(CLOSE)
- 파노라마 선루프가 열려있을 때
햇빛 차단용 블라인드 스위치 앞부분(2)를
한번 누르면, 파노라마 선루프가 먼저 닫
히고 나서 블라인드가 닫힙니다.
- 파노라마 선루프가 닫혀있을 때
햇빛 차단용 블라인드 스위치 앞부분(2)를
한번 누르거나, 파노라마 선루프 조절 레버
(3)를 눌러 블라인드를 닫을 수 있습니다.
※ 블라인드에 발생하는 주름현상은 재질 특
성상 발생할 수 있는 정상적인 현상입니다.

편의 장치
4-34
•햇빛 차단용 블라인드 또는 파노라마 선루
프가 완전히 열리거나 닫히면 조절 레버에
서 손을 떼십시오. 계속 누르고 있으면 선루
프 모터의 고장 원인이 될 수 있습니다.
•정기적으로 선루프 레일 부분에 쌓인 먼지
를 제거하십시오.
•선루프가 얼었거나 눈으로 덮여 있는 상태
에서 선루프를 열려고 하면 작동이 안될수
도 있으며, 유리, 바람막이 또는 모터가 손
상될 수 있습니다.
•차에서 내릴 때는 반드시 선루프를 완전히
닫으십시오. 그렇지 않을 경우 비나 눈이 오
면 누수될 위험이 있을 뿐만 아니라 도난의
위험도 있습니다.
•선루프가 열린 상태에서 화물이 돌출되지
않도록 하십시오.
주행 중 갑자기 멈추게 되면 관련 부품이
손상될 수 있습니다.
•비가 내린 후나 세차 직후에 선루프를 열거
나 열린 상태로 주행하면, 실내로 물이 들어
올 수 있습니다.
주 의
0파노라마 선루프 닫기
•블라인드 스위치로 닫기블라인드 스위치로 닫기
블라인드 스위치 앞부분(CLOSE)을 누르면
선루프가 닫히고 나서 블라인드가 닫힙니다.
•선루프 조절 레버로 닫기선루프 조절 레버로 닫기
파노라마 선루프 조절 레버를 한번 앞쪽으로
밀면 파노라마 선루프만 닫히고 블라인드는
닫히지 않습니다.

0물체 끼임 인식 기능
햇빛 차단용 블라인드 또는 파노라마 선루프가 슬
라이딩 되면서 닫히는 중에 일정한 힘이 감지되면
자동으로 작동을 멈추고, 일정 위치만큼 다시 열
립니다. 그러나, 감지된 저항이 일정한 힘 이하일
경우에는 끼임 인식 기능이 작동되지 않습니다.
안전을 위해 작동 시에는 손이나 머리 등 신체 일
부 또는 물체가 없는지 확인 후 작동하십시오.
OYF049215OYF049215OHG045509OHG045509

편의 장치
4-35
0선루프 초기화
다음과 같은 경우에는 선루프 초기화를 실시하여
주십시오.
•선루프 모터와 연결된 배터리 전원이 차단되
거나 방전되었을 때
•관련 퓨즈를 교체하였을 때
•선루프 원터치 슬라이딩 기능이 정상적으로
작동하지 않을 경우
1. 시동 상태에서 실시하십시오.
2. 파노라마 선루프와 햇빛 차단용 블라인드를
확실히 닫으십시오.
3. 완전히 닫히면 조절 레버에서 손을 떼십시오.
4. 파노라마 선루프 조절 레버를 닫힘 방향으로
유리창과 블라인드가 살짝 한번 움직일 때까
지(약 10초) 누르십시오.
5. 손을 떼고 다시 한번 선루프 조절 레버를 닫힘 방
향으로 누르고 있으면 유리창과 블라인드가 다
음과 같이 작동하면서 초기화가 이루어집니다.
블라인드가 슬라이드 상태로 열림 ➔ 선루프
유리창이 틸트된 후 슬라이드 상태로 열렸다
닫힘 ➔ 블라인드가 슬라이드 상태로 닫힘
동작이 완료되기 전에는 조절 레버에서 손을
떼지 마십시오.
선루프를 초기화 하지 않으면 선루프가 제대
로 작동하지 않을 수 있습니다.
주 의
• 주행 중에 선루프가 열린 사이로 얼굴이
나 손을 내밀지 마십시오. 갑작스런 정지
시 상해를 입을 수 있습니다.
•선루프 작동 시 항상 팔, 손 등의 장애물
이 없는지 반드시 확인하십시오.
선루프 작동시 신체의 일부가 선루프에
끼게 되면 상해를 입거나 자칫하면 사망
의 위험이 있습니다.
• 파노라마 선루프는 유리로 구성되어 있
으며, 사고발생 시 깨질 수 있습니다. 이
로 인해 천장이 뚫릴 수 있으며, 사고가
발생했을 때 안전벨트를 제대로 착용하
지 않은 탑승자는 밖으로 튀어나와 다치
거나 사망할 수 있습니다. 모든 좌석의
탑승자들은 사고 시 발생할 수 있는 위험
을 최소화하기 위해 항상 안전벨트 또는
적절한 어린이 보호구를 사용하십시오.
경 고
OHG045197OHG045197

편의 장치
4-36
OHGH045237OHGH045237
0선루프 열림 경고음
선루프가 완전히 닫히지 않은 상태에서 시동 버
튼을 「OFF」 후 운전석 도어를 열면 약 6초간 경
고음이 울리면서 계기판에 경고문이 표시됩니다.
차량에서 떠날때는 반드시 선루프를 완전히 닫으
십시오.

편의 장치
4-37

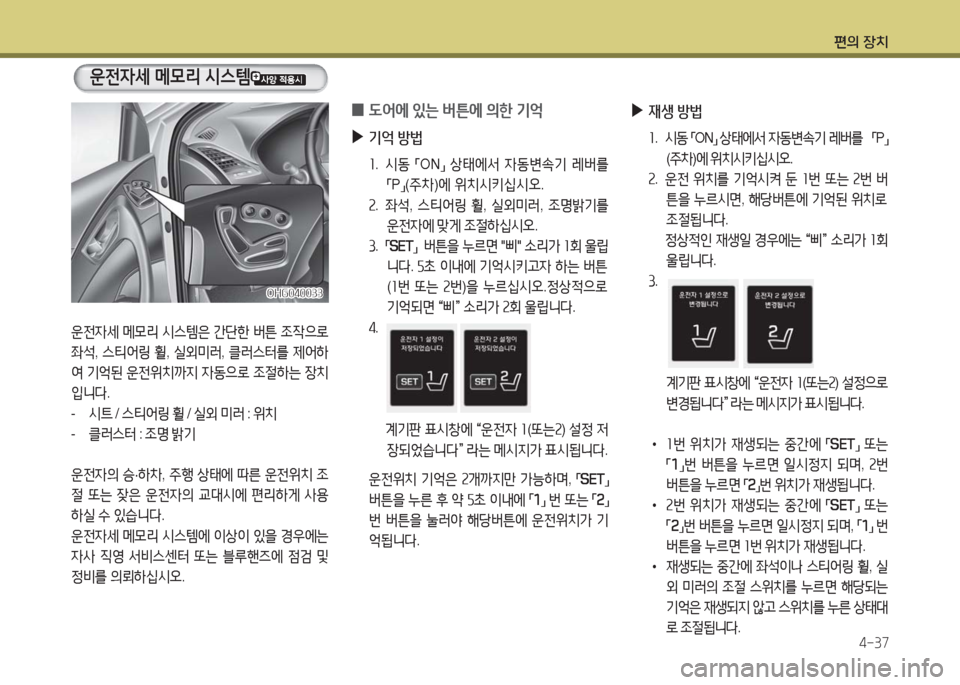

운전자세 메모리 시스템은 간단한 버튼 조작으로
좌석, 스티어링 휠, 실외미러, 클러스터를 제어하
여 기억된 운전위치까지 자동으로 조절하는 장치
입니다.
- 시트 / 스티어링 휠 / 실외 미러 : 위치
- 클러스터 : 조명 밝기
운전자의 승·하차, 주행 상태에 따른 운전위치 조
절 또는 잦은 운전자의 교대시에 편리하게 사용
하실 수 있습니다.
운전자세 메모리 시스템에 이상이 있을 경우에는
자사 직영 서비스센터 또는 블루핸즈에 점검 및
정비를 의뢰하십시오.
OHG040033OHG040033
운전자세 메모리 시스템
0도어에 있는 버튼에 의한 기억
▶기억 방법
1. 시동 「ON」 상태에서 자동변속기 레버를
「P」(주차)에 위치시키십시오.
2. 좌석, 스티어링 휠, 실외미러, 조명밝기를
운전자에 맞게 조절하십시오.
3. 「SET」 버튼을 누르면 "삐" 소리가 1회 울립
니다. 5초 이내에 기억시키고자 하는 버튼
(1번 또는 2번)을 누르십시오.정상적으로
기억되면 “삐” 소리가 2회 울립니다.
4.

계기판 표시창에 “운전자 1(또는2) 설정 저
장되었습니다” 라는 메시지가 표시됩니다.
운전위치 기억은 2개까지만 가능하며, 「SET」
버튼을 누른 후 약 5초 이내에 「1」 번 또는 「2」
번 버튼을 눌러야 해당버튼에 운전위치가 기
억됩니다.
▶재생 방법
1. 시동 「ON」 상태에서 자동변속기 레버를 「P」
(주차)에 위치시키십시오.
2. 운전 위치를 기억시켜 둔 1번 또는 2번 버
튼을 누르시면, 해당버튼에 기억된 위치로
조절됩니다.
정상적인 재생일 경우에는 “삐” 소리가 1회
울립니다.
3.

계기판 표시창에 “운전자 1(또는2) 설정으로
변경됩니다” 라는 메시지가 표시됩니다.
•1번 위치가 재생되는 중간에 「SET」 또는
「1」번 버튼을 누르면 일시정지 되며, 2번
버튼을 누르면 「2」번 위치가 재생됩니다.
•2번 위치가 재생되는 중간에 「SET」 또는
「2」번 버튼을 누르면 일시정지 되며, 「1」 번
버튼을 누르면 1번 위치가 재생됩니다.
•재생되는 중간에 좌석이나 스티어링 휠, 실
외 미러의 조절 스위치를 누르면 해당되는
기억은 재생되지 않고 스위치를 누른 상태대
로 조절됩니다.

편의 장치
4-38
0승하차 편의 기능
운전자의 편의를 위해 승·하차 시 운전석 및 스티
어링 휠 위치가 이동되는 기능입니다.
변속 레버가 「P」(주차) 위치에 있을 때 시동을 끄
고 운전석 도어를 열면 운전석은 「계기판」의 「사
용자설정」에서 설정한 거리만큼 이동하며 스티어
링 휠은 최상단, 최전방으로 이동합니다.
시동 버튼을 「ACC」 이상의 상태로 하거나 「OFF」
상태에서 스마트 키를 소지한 채 운전석 도어를
닫으면 운전석과 스티어링 휠은 다시 원위치로
이동합니다.
차량에 따라 운전자가 직접 운전석 및 스티어링 휠
의 작동을 해제하거나 설정할 수 있습니다. 자세한
내용은 4장 「계기판-사용자 설정」을 참조하십시오.
OHG040034OHG040034
0후진 시 실외 미러 자동 조절 기능

차량의 변속레버를 「R」(후진)으로 선택시 실외 미
러 각도가 5도 정도 하향 조절됩니다.
단, 실외 미러 조절 선택 스위치(1)의 위치가 중립
위치에 있으면 실외 미러 각도가 변경되지 않습
니다.
실외 미러 조절 선택 스위치가 L(왼쪽) 또는 R(오
른쪽) 위치로 선택되어져 있어야만 실외 미러 각
도가 5도 하향됩니다.
자동으로 각도가 하향 변경된 실외 미러는 실외
미러 조절 선택 스위치 위치 변경 또는 변속레버
가 후진(R) 위치에서 다른 위치로 변경될 경우 자
동으로 원위치됩니다.
자동 조절 기능 작동 중에 실외 미러 조절 선택
스위치의 위치를 과도하게 조작하면 제대로
작동되지 않을 수 있으므로 주의 하십시오.
주 의

편의 장치
4-39
전동 파워 스티어링을 장착한 차는 차를 정지
한 상태에서 스티어링 휠을 좌우 끝까지 계속
작동하면 과부하 방지 장치가 작동하여 스티
어링 휠을 조작하는 힘이 끝부분부터 점점 무
거워집니다. 그러나 이것은 안전을 위한 조치
로서 고장이 아니며 시간이 지남에 따라 초기
상태로 돌아가므로 운전에는 지장이 없습니다.
주 의

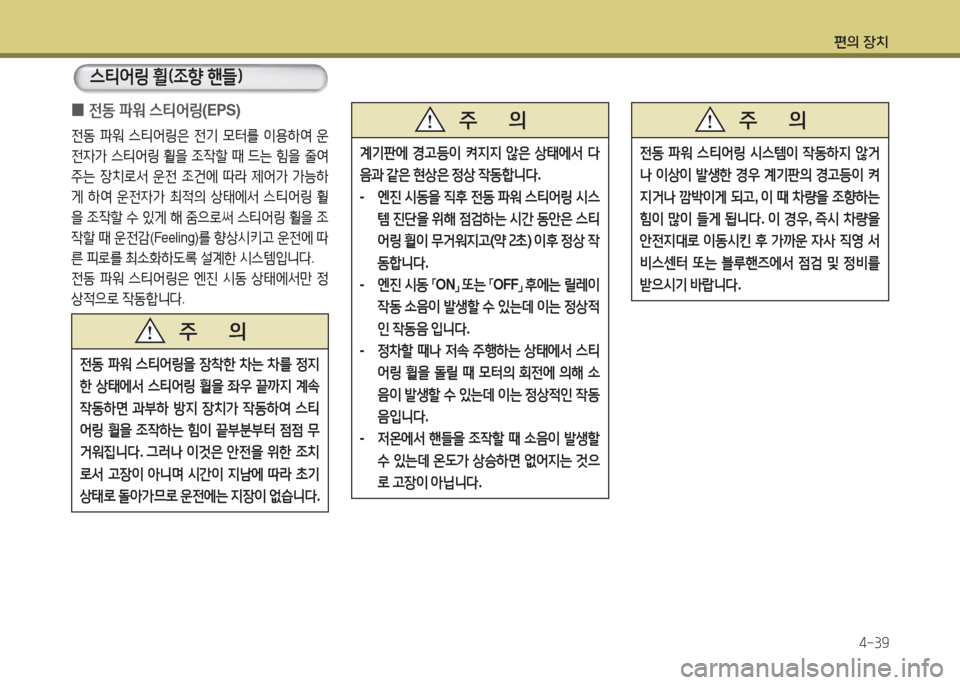

스티어링 휠(조향 핸들)
0전동 파워 스티어링(EPS)
전동 파워 스티어링은 전기 모터를 이용하여 운
전자가 스티어링 휠을 조작할 때 드는 힘을 줄여
주는 장치로서 운전 조건에 따라 제어가 가능하
게 하여 운전자가 최적의 상태에서 스티어링 휠
을 조작할 수 있게 해 줌으로써 스티어링 휠을 조
작할 때 운전감(Feeling)를 향상시키고 운전에 따
른 피로를 최소화하도록 설계한 시스템입니다.
전동 파워 스티어링은 엔진 시동 상태에서만 정
상적으로 작동합니다.
계기판에 경고등이 켜지지 않은 상태에서 다
음과 같은 현상은 정상 작동합니다.
- 엔진 시동을 직후 전동 파워 스티어링 시스
템 진단을 위해 점검하는 시간 동안은 스티
어링 휠이 무거워지고(약 2초) 이후 정상 작
동합니다.
- 엔진 시동 「ON」 또는 「OFF」 후에는 릴레이
작동 소음이 발생할 수 있는데 이는 정상적
인 작동음 입니다.
- 정차할 때나 저속 주행하는 상태에서 스티
어링 휠을 돌릴 때 모터의 회전에 의해 소
음이 발생할 수 있는데 이는 정상적인 작동
음입니다.
- 저온에서 핸들을 조작할 때 소음이 발생할
수 있는데 온도가 상승하면 없어지는 것으
로 고장이 아닙니다.
주 의
전동 파워 스티어링 시스템이 작동하지 않거
나 이상이 발생한 경우 계기판의 경고등이 켜
지거나 깜박이게 되고, 이 때 차량을 조향하는
힘이 많이 들게 됩니다. 이 경우, 즉시 차량을
안전지대로 이동시킨 후 가까운 자사 직영 서
비스센터 또는 블루핸즈에서 점검 및 정비를
받으시기 바랍니다.
주 의
