2016 Hyundai Grandeur Hybrid 그랜저 HG HEV - 사용 설명서 (in Korean)

편의 장치
4-120
●SYNC 온도 독립 조절
운전석 및 동승석 온도를 다르게 조절하고자
할 때
•「SYNC」 버튼을 눌러 버튼의 표시등이 꺼
지면 운전석 및 동승석의 온도 독립 조절
기능이 작동합니다.
•동승석 온도 조절 스위치를 누르면 온도 독
립 조절 기능이 작동합니다.
•온도 독립 조절 기능이 작동하는 경우 운전
석 및 동승석의 온도조절 스위치를 이용하
여 온도 조절을 하면 해당 좌석의 온도만
조절됩니다.
•운전석 및 동승석 온도를 동일하게 조절하
고자 할 때
1. 「SYNC」 버튼을 다시 한번 눌러 버튼의 표
시등이 켜지면 운전석 및 동승석의 온도 독
립 조절 기능이 해제됩니다.
이때, 동승석의 온도가 운전석의 온도와 동
일하게 전환됩니다.
2. 운전석의 온도 조절 스위치를 누르면 동승
석의 온도를 동일하게 조절할 수 있습니다.OHG045542OHG045542
●온도 표시 전환 (℃ ↔ ℉)
작동 표시창에 나타나는 온도 표시를 ℃ ↔ ℉
로 전환하여 표시할 수 있습니다.
온도 표시를 변환하고자 할때는 다음과 같이
하십시오.
1. 「OFF」 버튼을 누른 상태에서 「AUTO」 버
튼을 3초 이상 누르십시오.
2. 표시창의 온도 단위가 ℃ → ℉ 또는
℉→ ℃로 전환되어 표시됩니다.
배터리가 방전되었거나 분리되었으면 온도 표
시가 ℃로 재셋팅되므로 필요에 따라 변경하
여 사용하십시오.

편의 장치
4-121
OHG045219OHG045219
▶ 내/외 공기 선택
● 실내 순환
해당 버튼을 누르십시오.
외부 공기는 차단되고, 실내공
기만 순환하므로 외부 공기가
오염되어 있을 때와 최대 냉난
방을 필요로 할 때 이 위치로
하십시오.
이 위치에서 장시간 난방하면
앞 유리에 습기가 끼게 되니 주
의하십시오.
●외기 유입
해당 버튼을 누르십시오. 외부
공기가 들어옵니다. 차 안을 환
기할 때 사용하십시오.
실내 순환 상태로 장시간 사용하지 마십시
오. 창문에 습기가 발생되기 쉬우며, 탑승객
호흡으로 실내공기가 혼탁해져 두통 및 졸
음을 유발합니다. 평상시에는 가능한 외기
유입 상태에서 운행하십시오.
경 고
※ 실내 순환 모드로 고속주행 시, 실내 공기 순환을
위하여 외부 공기가 일부 유입될 수 있습니다.
OHG045215OHG045215
▶풍량 조절
풍량 조절 노브를 돌려 원하는 풍량을 설정하
십시오.
오른쪽으로 돌리면 풍량이 많아지고, 왼쪽으
로 돌리면 풍량이 적어집니다. 표시창에 풍량
의 정도가 표시됩니다.

편의 장치
4-122
OHG045217OHG045217
▶에어컨 선택
평상시는 전자동 조절 버튼을 누르면 전자동
상태가 되어 설정 온도에 따라 에어컨의 작동
여부도 자동 조절됩니다.
전자동 조절 상태에서 「LOW」(최저 온도)까지
최대 냉방 온도를 선택할 수 있습니다.
단, 별도로 에어컨을 선택하고자 할 때는 에
어컨 선택 버튼을 눌러 작동시키십시오.
•에어컨을 사용한 후에는 차량 하부에서 땅으
로 물이 떨어질 수 있으나 이것은 정상적인
작동 현상입니다.
•에어컨 사용시 내/외 공기 선택을 오랫동안
실내 순환으로 하지 말고 외기 유입과 적절히
조절하여 사용하십시오.
•에어컨의 고장 발생을 예방하기 위해 에어컨
을 사용하지 않는 계절이라도 1주일에 1회 5
분정도 에어컨을 작동 시키십시오.
•에어컨 작동전에 창문을 열어 실내의 더운 공
기를 식힌 후 사용하면 효과적입니다.
•여름철 과도한 에어컨 작동시 실내/외 온도차
에 의한 실외 유리면에 습기가 발생할 수 있
습니다. 이 경우 공기 방향을 위치로 변
경하고, 풍량 조절을 저단으로 설정하십시오.
•외부에 습도가 높은 상태에서 유리창을 열고
에어컨을 작동시키면 차 안 및 송풍구 주변에
물방울이 맺힐 수 있습니다. 물방울이 생기면
주변 전자장치에 손상이 갈 수 있으므로 이때
에는 유리창을 닫고 에어컨을 작동하십시오.
•히터나 에어컨 장치에 사용된 공기는 앞 유리
창의 앞쪽 그릴을 통하여 유입되므로 낙엽,
눈, 기타 이물질이 그릴을 막지 않도록 하십
시오.
•냉방할 때 외부 공기가 유입되면서 안개처럼
보이는 공기가 송풍될 수 있습니다. 이것은
급속한 냉방과 습기찬 공기 유입에 의한 정상
적인 작동 현상입니다.

편의 장치
4-123
OHG045218OHG045218
▶작동 정지
작동 정지 버튼을 누르면 바람 방향 선택과
내/외 공기 선택 기능(단, 외기 유입 상태로 전
환됨)은 조절 가능하나 그 외의 작동은 중지되
며 해당 표시등이 꺼집니다.
OHGH045302OHGH045302
0경제 운전 에어컨 선택 버튼
1. 에어컨 작동 시 ECON(경제운전) 버튼을 누르
면 경제운전 영역에서 운행할 수 있도록 유도
하는 연료절약모드입니다.
2. 경제 운전 에어컨 작동 중 최대 성능의 에어컨
을 원한다면 「ECON」 버튼을 다시 눌러 끄십
시오.
공조 공조 장치용 장치용 에어 에어 필터필터블로워 팬블로워 팬
외기외기
내기
히터 코어히터 코어
이베퍼레이터 코어이베퍼레이터 코어
OHM048209OHM048209
0공조 장치용 에어필터
글로브 박스 뒤쪽에 장착된 공조 장치용 에어필
터는 차 바깥에서 공기 조화 장치를 하여 차 안으
로 들어오는 먼지나 꽃가루 등을 걸러주는 장치
입니다. 공조 장치용 에어필터는 오랫동안 사용
할 경우 막힐 수 있는데, 이전과 비교해 히터나 에
어컨의 풍량이 급격히 줄거나 외기 유입 상태에
서 유리창에 습기가 쉽게 낄 때에는 자사 직영 서
비스센터나 블루핸즈에 의뢰하여 공조 장치용 에
어필터를 교체하십시오.

편의 장치
4-124
공조 장치용 에어필터는 자사 직영 서비스센터나
블루핸즈에서 순정 부품으로 매 15,000km 주행
할 때마다 교체하십시오. 혼잡하거나 먼지가 많은
도로를 운전할 때는 정해진 교체 주기보다 더 자
주 교체하십시오.
(7장, 「공조 장치용 에어필터 점검」 참조)
공조 장치용 에어필터를 주기적으로 교체하지
않으면 먼지 등 이물질이 쌓여 풍량이 줆으로
써 냉·난방 성능이 저하할 수 있으며 악취가 발
생하는 원인이 될 수 있습니다.
주 의
에어컨 냉매는 고압 상태이므로 소정의 자
격증을 소지한 사람에게서 정비를 받으십시
오. 차를 정비할 때는 반드시 자사가 지정한
냉매를 주입하십시오.
부적절한 정비(자사에서 지정하지 않는 냉
매를 사용하는 경우 포함)는 차에 손상을 줄
수 있습니다.
경 고
0에어컨 냉매량 점검
냉매량이 부족하면 에어컨의 성능이 저하됩니다.
또한 충전을 지나치게 하는 것도 에어컨에 좋지
않은 영향을 주므로 이상이 발견되면 자사 직영
서비스센터나 블루핸즈에서 점검을 받으십시오.
주 의
냉매 부족으로 인해 에어컨의 성능이 저하하면
라인 내 냉매를 완전히 제거하고 라인 내를 진
공 상태로 한 후 적정량의 냉매를 넣으십시오.
라인 내의 냉매를 제거할 때 윤활유의 일부가
함께 나오므로 30~50cc 가량의 윤활유도 반드
시 같이 넣으십시오. 윤활유가 부족하면 컴프
레서가 빠르게 마모되어 고장이 나서 에어컨
가동이 불량해지거나 엔진이 손상될 수 있습
니다.
알아두기
에어컨/히터 사용 시 송풍구에서 나는 에
어컨 냄새는 고장이 아니며, 에어컨의 잘못
된 사용에 따른 현상입니다. 이를 방지하기
위해서는 여름철 에어컨을 사용한 후에 에
어컨 스위치 OFF 후 풍량 조절 버튼을 눌
러 약 5분 가량 송풍을 시키면 에어컨 내부
의 이베퍼레이터를 말려 냄새 발생을 억제
할 수 있습니다.

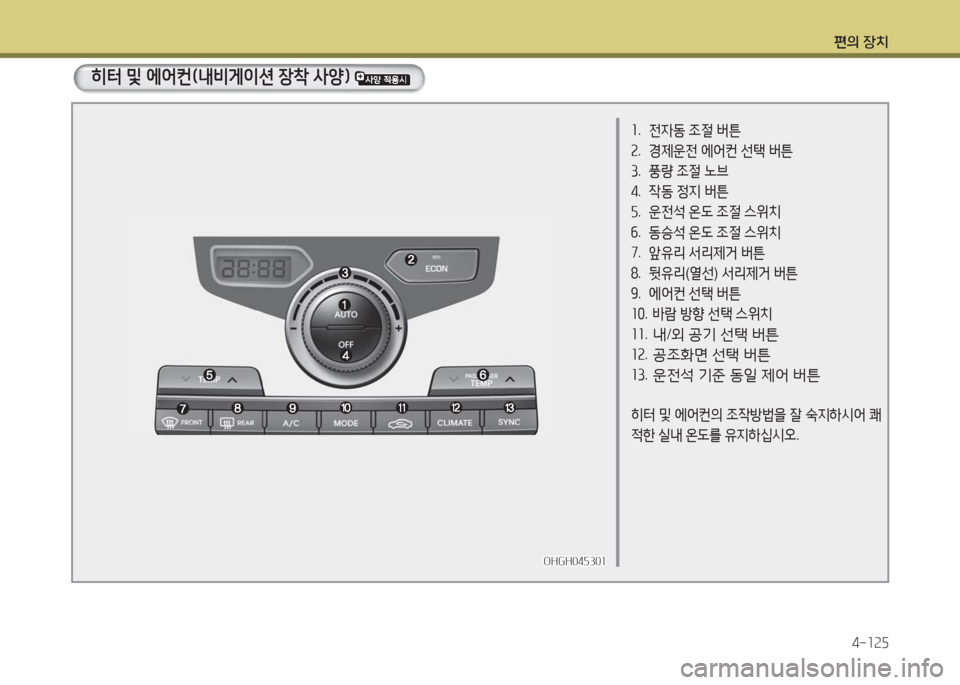

편의 장치
4-125
1. 전자동 조절 버튼
2. 경제운전 에어컨 선택 버튼
3. 풍량 조절 노브
4. 작동 정지 버튼
5. 운전석 온도 조절 스위치
6. 동승석 온도 조절 스위치
7. 앞유리 서리제거 버튼
8. 뒷유리(열선) 서리제거 버튼
9. 에어컨 선택 버튼
10. 바람 방향 선택 스위치
11. 내/외 공기 선택 버튼
12. 공조화면 선택 버튼
13. 운전석 기준 동일 제어 버튼
히터 및 에어컨의 조작방법을 잘 숙지하시어 쾌
적한 실내 온도를 유지하십시오.
히터 및 에어컨(내비게이션 장착 사양)
OHGH045301OHGH045301

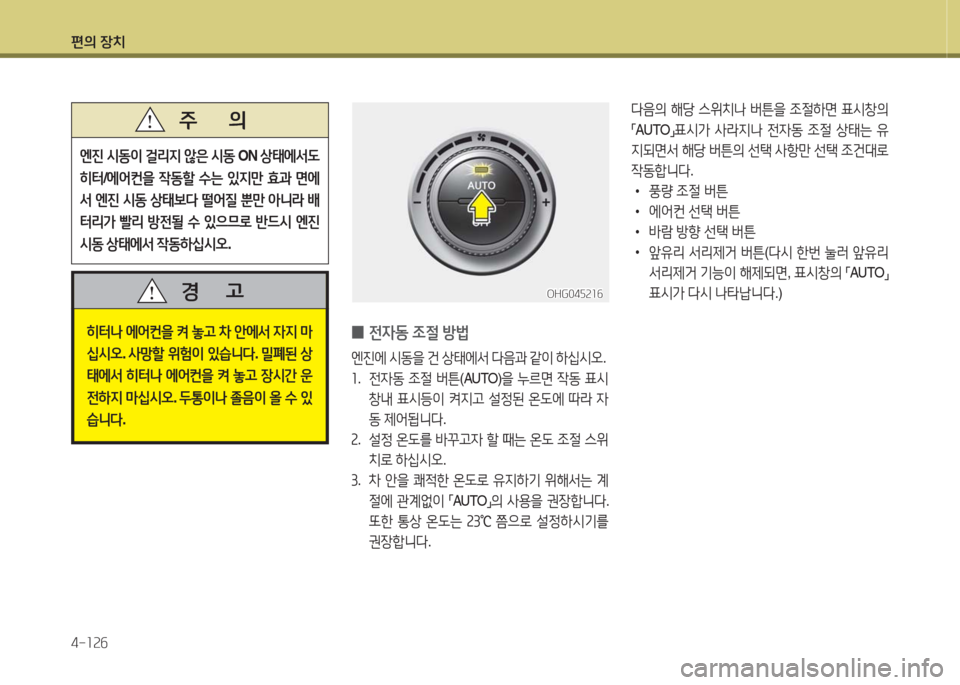

편의 장치
4-126
다음의 해당 스위치나 버튼을 조절하면 표시창의
「AUTO」표시가 사라지나 전자동 조절 상태는 유
지되면서 해당 버튼의 선택 사항만 선택 조건대로
작동합니다.
•풍량 조절 버튼
•에어컨 선택 버튼
•바람 방향 선택 버튼
•앞유리 서리제거 버튼(다시 한번 눌러 앞유리
서리제거 기능이 해제되면, 표시창의 「AUTO」
표시가 다시 나타납니다.)
0전자동 조절 방법
엔진에 시동을 건 상태에서 다음과 같이 하십시오.
1. 전자동 조절 버튼(AUTO)을 누르면 작동 표시
창내 표시등이 켜지고 설정된 온도에 따라 자
동 제어됩니다.
2. 설정 온도를 바꾸고자 할 때는 온도 조절 스위
치로 하십시오.
3. 차 안을 쾌적한 온도로 유지하기 위해서는 계
절에 관계없이 「AUTO」의 사용을 권장합니다.
또한 통상 온도는 23℃ 쯤으로 설정하시기를
권장합니다.
히터나 에어컨을 켜 놓고 차 안에서 자지 마
십시오. 사망할 위험이 있습니다. 밀폐된 상
태에서 히터나 에어컨을 켜 놓고 장시간 운
전하지 마십시오. 두통이나 졸음이 올 수 있
습니다.
경 고
엔진 시동이 걸리지 않은 시동 ON 상태에서도
히터/에어컨을 작동할 수는 있지만 효과 면에
서 엔진 시동 상태보다 떨어질 뿐만 아니라 배
터리가 빨리 방전될 수 있으므로 반드시 엔진
시동 상태에서 작동하십시오.
주 의
OHG045216OHG045216

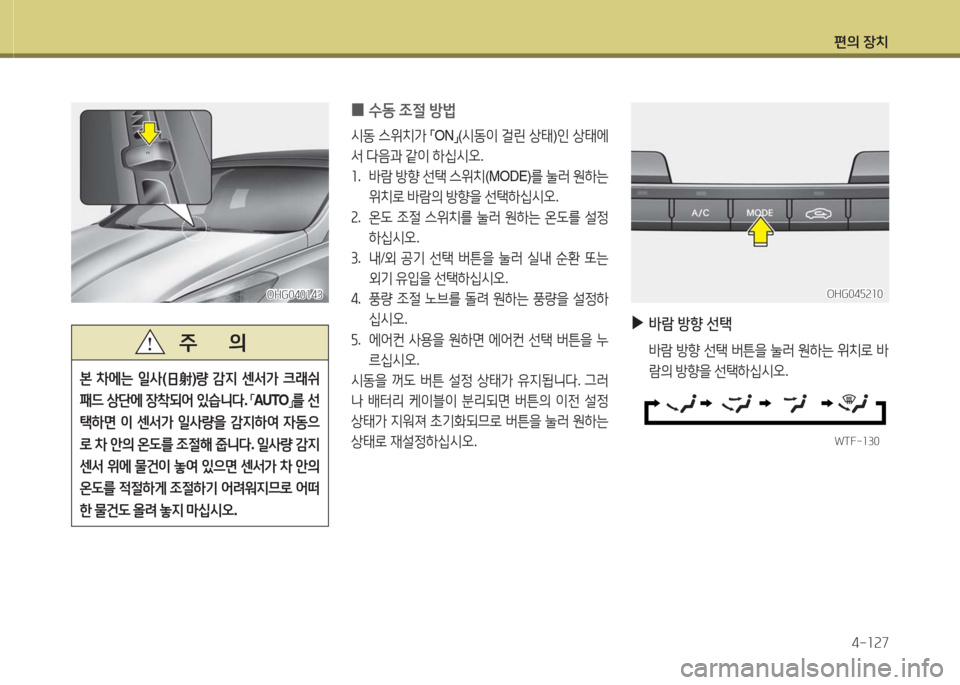

편의 장치
4-127
0수동 조절 방법
시동 스위치가 「ON」(시동이 걸린 상태)인 상태에
서 다음과 같이 하십시오.
1. 바람 방향 선택 스위치(MODE)를 눌러 원하는
위치로 바람의 방향을 선택하십시오.
2. 온도 조절 스위치를 눌러 원하는 온도를 설정
하십시오.
3. 내/외 공기 선택 버튼을 눌러 실내 순환 또는
외기 유입을 선택하십시오.
4. 풍량 조절 노브를 돌려 원하는 풍량을 설정하
십시오.
5. 에어컨 사용을 원하면 에어컨 선택 버튼을 누
르십시오.
시동을 꺼도 버튼 설정 상태가 유지됩니다. 그러
나 배터리 케이블이 분리되면 버튼의 이전 설정
상태가 지워져 초기화되므로 버튼을 눌러 원하는
상태로 재설정하십시오.
본 차에는 일사(日射)량 감지 센서가 크래쉬
패드 상단에 장착되어 있습니다. 「AUTO」를 선
택하면 이 센서가 일사량을 감지하여 자동으
로 차 안의 온도를 조절해 줍니다. 일사량 감지
센서 위에 물건이 놓여 있으면 센서가 차 안의
온도를 적절하게 조절하기 어려워지므로 어떠
한 물건도 올려 놓지 마십시오.
주 의
▶바람 방향 선택
바람 방향 선택 버튼을 눌러 원하는 위치로 바
람의 방향을 선택하십시오.
OHG040143OHG040143OHG045210OHG045210
WTF-130WTF-130
