시동 및 주행
5-46
차선이탈 경보 시스템 기능이 설정되고 차량
속도가 60km/h 이상이 되면 차선 이탈 경보 기
능이 작동합니다.
이때, 차량이 차선을 밟으면 다음과 같이 경보
를 작동합니다.
OHGH045310OHGH045310
OHGH045313OHGH045313
••차선 인식의 경우차선 인식의 경우
••차선 미인식의 경우차선 미인식의 경우
▶경보유형
OHGH045311OHGH045311
OHGH045312OHGH045312
••좌측 차선 경보좌측 차선 경보
••우측 차선 경보우측 차선 경보 0차선이탈 경보 시스템 작동
▶작동조건
시동 「ON」 상태에서 스위치를 눌러 계기판에
작동 표시등(흰색)이 켜졌을 때 작동합니다.
다시 한번 스위치를 누르면 표시등(흰색)이 꺼
지면서 작동 중지합니다.
최초 스위치를 켰을 때 작동표시등은 흰색으
로 표시되나 차선이 인식되어 이탈경보가 가
능할 경우 초록색으로 색상이 바뀝니다.
OHGH045261OHGH045261

시동 및 주행
5-47
1. 시각적 경보
차선이탈 시 이탈 방향의 차선을 황색으로
깜빡입니다.
2. 청각적 경보
차선이탈 시 경보음 작동합니다.
0차선이탈 감지장치 비작동 조건
•운전자가 차선변경을 위하여 방향지시등을
작동하거나 비상경고등을 작동한 경우에는
차선이탈 경보를 제공하지 않습니다.
•차선이 차량의 중심에 위치한 상태에서 주행
할 때에는 차선을 인식할 수 없으므로 차선이
탈 경보를 제공할 수 없습니다.
•차선이 차량의 중심에 위치한 상태로 일정시
간 이상 주행할 경우 차선이탈 경보가 중지되
고 차선미인식 상태가 됩니다.
※ 차선을 변경하고자 할 경우는 방향지시등
스위치를 작동 후 차선을 변경하십시오. 방
향지시등 스위치를 주행방향으로 작동하
지 않고 임의로 차선을 변경할 경우 경보가
발생합니다.
0시스템 이상시
경고등(황색) 및 경고 문구가 표시(일정 시간
후 꺼짐)되며 통합 경고등이 켜집니다.
차선이탈 경보 시스템에 이상이 있는 것이므
로 자사 직영 서비스센터 또는 블루핸즈에 점
검바랍니다.
OHGH045262OHGH045262

시동 및 주행
5-48
- 주위 조명의 영향에 의해 차선이탈 감지장
치가 차선 색상을 구분하기 어려운 경우
- 안개, 폭우, 폭설 등의 악천후로 시계가 불
량한 경우
- 직사광선에 의해 실내미러 주위 온도가 매
우 높은 경우
- 차선이 매우 좁거나 넓은 경우
- 차선이 분명하지 않거나 훼손된 경우
- 중앙분리대 등의 그림자가 차선을 덮은 경우
- 차선에 먼지가 쌓여 차선과 도로를 구분하
기 어려운 경우
- 차선 근처에 차선 외의 흔적이 있거나 차선
과 유사한 표시가 있는 경우
- 보도블럭 등의 경계 구조물이 있을 경우
- 앞차와의 거리가 극단적으로 짧거나 앞차
가 차선을 가리고 주행하는 경우
- 차량이 심하게 흔들릴 경우
- 차선수가 증가, 감소하는 구간 또는 차선이
복잡하게 교차할 경우
- 크래쉬패드에 물체를 올려 놓을 경우
- 차량의 진행 방향으로 역광이 강하게 비추
는 경우
- 공사구간 등 차선이 혼잡한 경우
- 기타 차선을 인식하기 어려운 정도로 시계
가 불량한 경우
- 차선이 두 줄 이상인 경우
- 중앙선이 실선이 아닌 점선일 경우
(일반선으로 인식하여 일반선 조건으로 경
보할 수 있습니다.)
●다음과 같은 경우에는 경보를 못하거나 오
경보 할 수 있으므로 운전자의 주의가 필요
합니다.
- 비, 눈, 먼지, 물웅덩이, 기타 이물질로 인하
여 차선이 잘 보이지 않는 경우
- 터널 진출 시와 같이 급격하게 차량 외부
밝기가 변하는 경우
- 야간 또는 터널 구간에서 차량의 전조등을
사용하지 않거나, 불빛이 약한 경우
- 차선과 도로의 색상 구분이 충분치 못한 경우
- 버스 전용차로에서 좌측 또는 우측의 차선
이 2개 이상 있는 경우
- 급커브 구간이나 도로의 경사도가 심한 경우
- 도로면의 물기로 인해 태양광, 가로등 또는
마주 오는 차의 불빛이 반사될 경우
- 차량의 앞유리 및 제품의 렌즈 앞 부분이
먼지 등으로 오염된 경우

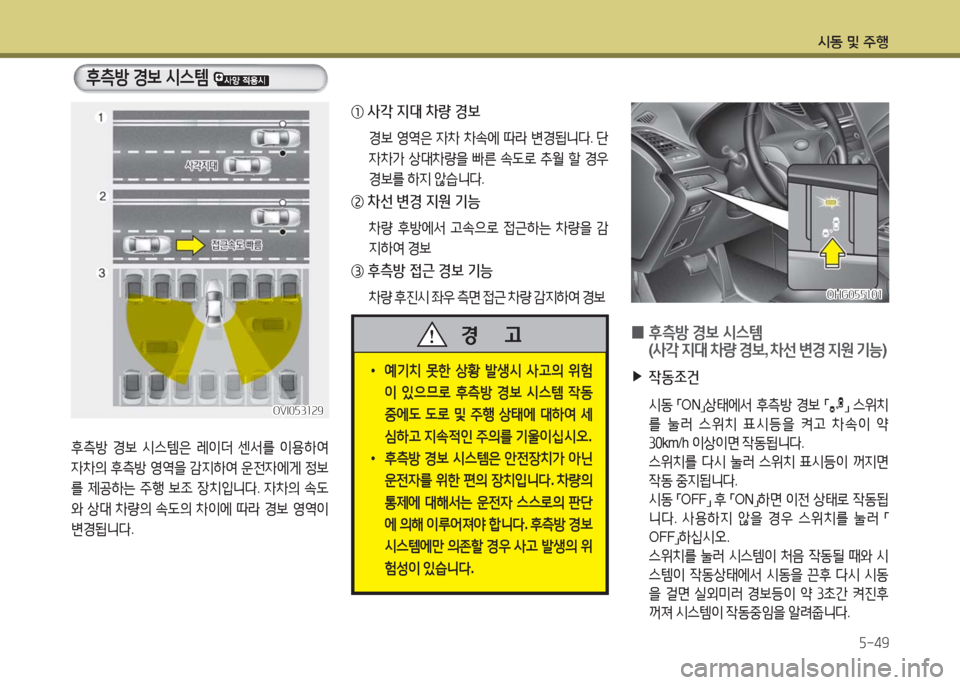

시동 및 주행
5-49
후측방 경보 시스템은 레이더 센서를 이용하여
자차의 후측방 영역을 감지하여 운전자에게 정보
를 제공하는 주행 보조 장치입니다. 자차의 속도
와 상대 차량의 속도의 차이에 따라 경보 영역이
변경됩니다.
후측방 경보 시스템
OVI053129OVI053129
① 사각 지대 차량 경보
경보 영역은 자차 차속에 따라 변경됩니다. 단
자차가 상대차량을 빠른 속도로 추월 할 경우
경보를 하지 않습니다.
② 차선 변경 지원 기능
차량 후방에서 고속으로 접근하는 차량을 감
지하여 경보
③ 후측방 접근 경보 기능
차량 후진시 좌우 측면 접근 차량 감지하여 경보
•예기치 못한 상황 발생시 사고의 위험
이 있으므로 후측방 경보 시스템 작동
중에도 도로 및 주행 상태에 대하여 세
심하고 지속적인 주의를 기울이십시오.
•후측방 경보 시스템은 안전장치가 아닌
운전자를 위한 편의 장치입니다. 차량의
통제에 대해서는 운전자 스스로의 판단
에 의해 이루어져야 합니다. 후측방 경보
시스템에만 의존할 경우 사고 발생의 위
험성이 있습니다.
경 고 0 후측방 경보 시스템
(사각 지대 차량 경보, 차선 변경 지원 기능)
▶작동조건
시동 「ON」상태에서 후측방 경보 「」 스위치
를 눌러 스위치 표시등을 켜고 차속이 약
30km/h 이상이면 작동됩니다.
스위치를 다시 눌러 스위치 표시등이 꺼지면
작동 중지됩니다.
시동 「OFF」 후 「ON」하면 이전 상태로 작동됩
니다. 사용하지 않을 경우 스위치를 눌러 「
OFF」하십시오.
스위치를 눌러 시스템이 처음 작동될 때와 시
스템이 작동상태에서 시동을 끈후 다시 시동
을 걸면 실외미러 경보등이 약 3초간 켜진후
꺼져 시스템이 작동중임을 알려줍니다.
OHG055101OHG055101

시동 및 주행
5-50
OHG055176OHG055176
••1차 경보(좌측)1차 경보(좌측)
••1차 경보(우측)1차 경보(우측)
•1차 경보
일정거리내 후측방에 차량이 감지되면 실외미
러에 황색 경보등이 켜집니다.
경보 중 대상 차량이 경보 영역을 벗어나면 주
행조건에 따라 일정시간 이후 경보가 꺼집니
다.
OHG055175OHG055175
••2차 경보(좌측)2차 경보(좌측)
경보음경보음
OHG055174OHG055174
••2차 경보(우측)2차 경보(우측)
경보음경보음
▶경보유형
후측방 경보 기능이 설정되고 차량 속도가 약
30km/h 이상에서 후측방에 차량 등이 감지되
면 후측방 경보 시스템이 작동합니다.

시동 및 주행
5-51
•2차 경보
- 1차 경보(실외미러 경보등 켜짐) 상태에서
해당 방향으로 차선 변경을 위하여 방향지
시등을 작동하면 2차경보가 작동합니다.
2차 경보는 실외미러 경보등이 깜박이고,
경보음이 작동하여 운전자에게 알립니다.
이때 방향지시등 스위치를 다시 원위치로
작동하면 2차 경보는 취소됩니다.
- 2차 경보시 발생하는 경보음을 해제할 수 있
습니다. (경보음은 후측방 경보에 도움을 줄
수 있으니 불필요시에만 해제 하십시오.)
※ 경보음 설정 및 해제 방법
• 계기판 "사용자 설정" 메뉴에서 "라이
트/사운드" → "후측방 경고음"을 선택
하면 경보음이 작동합니다.
• "후측방 경고음" 선택 해제 시, 경보음이
해제 됩니다.
▶후측방 감지 센서
뒷 범퍼 내부에 후측방을 감지하는 센서가 있
습니다.
범퍼에 이물질이 묻으면 기능이 정상적으로 작
동하지 않습니다. 항상 청결을 유지하십시오.
OHG055102OHG055102
▶후측방 경보 시스템 경고문
•후측방 경보 시스템이 해제됩니다.
다음과 같은 경우 센서 감지가 정상적으로 이
루어 지지 않습니다. 따라서 시스템이 자동으
로 해제되며, 계기판에 경고문이 표시됩니다.
- 차량 후방에 짐칸(트레일러 혹은 캐리어)
장착 또는 기타 장비 거치 시, 시스템이 해
제됩니다. 후측방 경보 시스템을 사용하려
면 짐칸 및 기타 장비를 제거하십시오.
짐칸 및 기타 장비를 사용하실 경우 시스템
「OFF」 하시기 바랍니다.
OHGH045259OHGH045259

시동 및 주행
5-52
0후측방 접근 경보 시스템
차량 후진시 자차 후측방 좌우측에서 접근하는 차
량을 감지하여 운전자에게 알려주는 시스템입니
다.
OVI053131OVI053131
•후측방 경보 시스템을 점검하십시오.
후측방 경보 시스템에 이상이 있는 경우 계기
판에 경고문이 표시되고, 스위치 표시등이 꺼
지며 시스템이 자동으로 해제됩니다.
자사 직영 서비스센터 또는 블루핸즈에서 점
검 및 정비를 받으십시오.
OHGH045260OHGH045260
- 범퍼 표면에 이물질이 묻어 있을 경우, 이물
질을 제거하십시오. 이물질 제거 후 일정시
간(약10분) 주행 시 시스템이 정상작동합
니다.
차량 후방 짐칸 또는 기타 장비 및 이물질을 제
거해도 시스템이 정상작동하지 않으면 자사
직영 서비스센터 또는 블루핸즈에 점검 및 정
비를 받으십시오.

시동 및 주행
5-53
▶작동조건
• 계기판 "사용자 설정" 메뉴에서 "주행보조"
→ "후측방 접근 경보"을 선택하면 시스템
이 켜지고 작동 준비 상태가 됩니다.
•"후측방 접근 경보" 선택 해제 시, 작동 중지
됩니다.
•시동 「OFF」 후 「ON」 하면 이전 상태로 작동
됩니다. 사용하지 않을 경우 "후측방 접근경
보"선택 해제 하십시오.
•변속단을 「R」(후진)단으로 변속하고 차량
의 속도가 약 10km/h 이하로 후진시 시스
템이 작동합니다.
•후측방 감지 범위는 측면 방향으로 약
0.5~20m 입니다.
감지 영역 이내에서 차량이 약 4km/
h~36km/h의 속도로 이동할 때
감지하게 됩니다. 단, 시스템 작동 환경에
따라서 감지 범위는 달라질 수 있으니, 항
상 주위를 살피시기 바랍니다.OHGH045263OHGH045263
▶경보유형
•차량 후방 좌우측에서 자차를 향해서 접근
하는 차량이 감지된 경우, 경보음이 울리고
실외 미러의 경보등이 깜빡이고 LCD 표시
창을 통해 운전자에게 알려줍니다.
•후방 좌우측의 움직이는 차량이 감지범위
에서 벗어난 경우, 차량이 자차의 바로 뒤
에 있는 경우, 상대 차량의 진행방향이 자
차를 향하지 않는 경우, 접근 차속이 느려
진 경우 경보는 해제됩니다.
시스템 작동 환경에 따라 경보가 안될 수도
있으니, 반드시 주위를 살피시기 바랍니다.

차량 뒷 범퍼의 왼쪽 또는 오른쪽이 차량이나 장
애물로 가려진 경우 해당 방향의 감지 성능이 저
하됩니다.
OHGH045266OHGH045266OHGH045267OHGH045267
00좌측좌측 00우측우측
