2016 Hyundai Grandeur Hybrid 그랜저 HG HEV - 사용 설명서 (in Korean)

편의 장치
4-104
※ 스위치를 운전자 방향으로 당겼다가(상향) 스
위치에서 손을 떼면 자동으로 스위치가 중앙
위치(하향)로 원위치 됩니다.
전조등 스위치 위치 사용시기
하 향
상 향
상 향
점 멸
스위치를 중앙 위치에
놓는다.
마주오는 차가 있거나 앞차
를 따라갈 때
스위치를 계기판 방향
으로 밀어 놓는다.
또는 운전자 방향으로
당기고 있는다.
(계기판에 상향표시등
이 들어옵니다.)
야간 운행시 시야 확보를
원할 때
(마주오는 차 또는 앞차
가 없을때에 한하여)
스위치를 운전자 방향
으로 2-3회 정도 당겨
올린다.
타차량의 주의를 환기
시킬 때
상향등 사용은 다른 운전자의 시야를 방해
합니다. 다른 차량이 있을 경우 사용하지 마
십시오.
경 고
0스마트 하이빔 어시스트(SHBA)
스마트 하이빔 어시스트(SHBA) 시스템은 전조등
을 자동으로 상향 및 하향으로 전환하는 편의 장치
입니다.
앞유리 상단에 장착된 카메라를 이용하여 야간에
마주오는 차량 또는 선행 차량의 램프 및 주변 밝
기 상태를 감지하여 전조등을 자동으로 상향 또
는 하향으로 전환합니다.
※ SHBA는 Smart High Beam Assist의 약자입
니다.
OHG043200OHG043200
▶작동 조건
1. 조명 스위치를 AUTO(자동점등) 위치로 돌
리십시오.
2. 조명 스위치를 계기판 방향으로 밀어 상향
위치로 놓으십시오.
3. 계기판에 스마트 하이빔 어시스트 표시등
()이 켜집니다.
4. 전방을 45km/h 이상 주행하면 하이빔 어시
스트 시스템이 작동합니다.
5. 조명 스위치를 AUTO에서 전조등 위치
()로 돌리면 스마트 하이빔 어시스트
(SHBA) 상태에서 상시 상향등 점등 상태로
변경됩니다.

편의 장치
4-105
SHBA 작동 중 전조등 상향 상태에서 다음과 같
은 상황이 발생하면 전조등이 하향상태로 자동
전환됩니다.
- 다가오는 차량의 전조등을 감지할 때
- 앞서가는 차량의 미등을 감지할 때
- 전조등을 상향하지 않아도 될 만큼 주위가 밝
을 때
- 전방에 가로등이나 기타 조명이 있을 때
- 조명 스위치가 AUTO(자동점등) 위치가 아니
거나 조명 스위치가 상향 위치가 아닐 때
- 스마트 하이빔 어시스트(SHBA) 기능이 꺼졌
을 때
- 차속이 35km/h 이하로 감속되었을 때
다음과 같은 경우에는 정상적인 작동을 못할
수 있으므로 운전자의 주의가 필요합니다.
•마주오는 차량 또는 선행차량의 램프를 감
지하지 못했거나, 상대방의 차량의 램프가
손상을 입었거나 시야에서 가려지거나 다
른 이유로 감지되지 않을 때
•마주오는 차량 또는 선행차량의 램프가 먼
지, 눈, 길 위 물보라로 덮여 있을 때
•마주오는 차량 또는 선행차량의 램프가 짙
은 배기가스, 연기, 안개, 눈, 길위 눈보라,
김 서림, 다른 공기 중 장애물 때문에 감지
되지 않을 때
•차량의 앞유리가 얼음, 먼지, 스티커, 김서
림, 안개, 다른 장애물에 의해 덮였거나 오
염되었거나 손상되었을 때
•전방에 자동차의 전조등이나 미등과 유사
한 형태의 램프가 있는 경우
•안개/폭우/폭설/성에 등 기타 이유로 전방
시계가 불량한 경우
주 의
•헤드램프를 임의로 수리 혹은 교체시
•헤드램프 에이밍이 올바르지 않을 때
•좁은 커브길, 곡선로, 험로, 오르막/내리막
길을 주행할 때
•교차로 또는 굽은 도로에서 전방차량의 일
부만 인식될 경우
•신호등, 반사표지판, 발광표지판 또는 미러
가 있을 때
•임시로 설치된 반사체, 발광체가 있을 때
(공사 구간)
•젖은 노면, 눈, 빙판길 등 도로환경이 나쁠 때
•전방 차량이 전조등을 끄고 안개등을 켤 경우
•전방 차량이 커브에서 갑자기 나타날 때
•타이어가 펑크와 견인 등으로 인하여 자동
차 자세가 기울어 졌을 때
주 의

편의 장치
4-106
0 방향지시 및 차선변경
차량의 이동 방향을 예고하기 위해 사용하십시
오. 우측 방향을 표시하려면 조명 스위치를 위로,
좌측 방향을 표시하려면 아래로 움직이십시
오.(A)
방향전환이 완료되면 자동으로 작동이 취소됩니
다. 만일, 자동으로 작동이 취소되지 않으면 스위
치를 중앙으로 놓으십시오.
차선변경(B)시 조명스위치가 완전히 걸리기 전까
지 위, 아래로 움직이면 해당 방향지시등이 작동
하나 스위치를 놓으면 스위치가 원위치 되면서
방향지시 작동이 정지됩니다.
OHG040115OHG040115
▶원터치 방향지시등
조명 스위치를 (A) 또는 (B) 위치로 0.7초 미만
으로 짧게 이동시켰다 원위치시킬 경우 방향
지시등이 설정에 따라 3회/5회/7회 작동합니
다. 이는 차선 변경 시 방향지시등 스위치를 잡
고있지 않더라도 작동되도록 도와주는 기능
입니다.
차량에 따라 운전자가 직접 원터치 방향지시
등 기능을 해제하거나 설정할 수 있습니다.
자세한 내용은 4장 「계기판-사용자 설정」을
참조하십시오.
깜빡임이 이상하게 빠르거나 느릴 때는 전구
의 단선이나 접촉 불량일 수 있습니다.
주 의
•실내 미러 주위의 앞 유리에 썬팅, 스티
커, 액세서리 등을 부착하거나 윈드 실드
글라스를 임의로 교체하지 마십시오.
•스마트 하이빔 어시스트(SHBA) 시스템
유니트 장착부에 물기가 들어가지 않도
록 주의하시고, 부품을 임의로 탈거하거
나 충격을 가하지 마십시오.
•반사되는 물질(흰색종이나 거울 등)을 대
쉬보드 위에 놓지 마십시오. 전면유리에
반사되어 기능을 저하시킬 수 있습니다.
•스마트 하이빔 어시스트(SHBA) 시스템
은 조건에 따라 정상적으로 동작하지 않
을 수 있으며 운전자의 선택에 따라 작동
하는 편의 장치로써, 차량의 안전 운행을
위한 차량 조작의 책임은 운전자에게 있
습니다.
•스마트 하이빔 어시스트(SHBA) 시스템
작동이 비정상적인 경우 전조등의 상향
및 하향 변환을 수동으로 전환하십시오.
경 고

편의 장치
4-107
0안개등
안개나 눈, 비 등으로 차량식별이 어려울 때 사고
를 미연에 방지하기 위해 사용합니다.
미등을 켠 상태에서 안개등 스위치(1)를 돌리면
안개등이 켜지며, 다시 스위치를 돌리면 안개등
이 꺼집니다.
OHG040117OHG040117
전력 소모가 크므로 비나 안개 등으로 시계가
나쁜 경우에만 사용하고 그렇지 않은 경우에
는 끄십시오.
주 의

편의 장치
4-108
•INT : 와이퍼가 일정한 간격을 두고 간헐적
으로 작동합니다. 비의 양이 비교적 적
을 때 사용하십시오.
속도의 기준을 변경하고자 할 때는 속도
조절노브(1)를 돌려 조절할 수 있습니다.
•LO : 보통 속도로 작동
•HI : 빠른 속도로 작동
•추운 날씨에 와이퍼가 얼거나 무거운 물체,
낙엽 등이 와이퍼의 작동을 방해하면 와이퍼
모터의 부하가 커질 수 있습니다. 이럴 때, 모
터가 일시적으로 정지합니다. 약 10분 후 정
상적인 작동이 가능합니다.

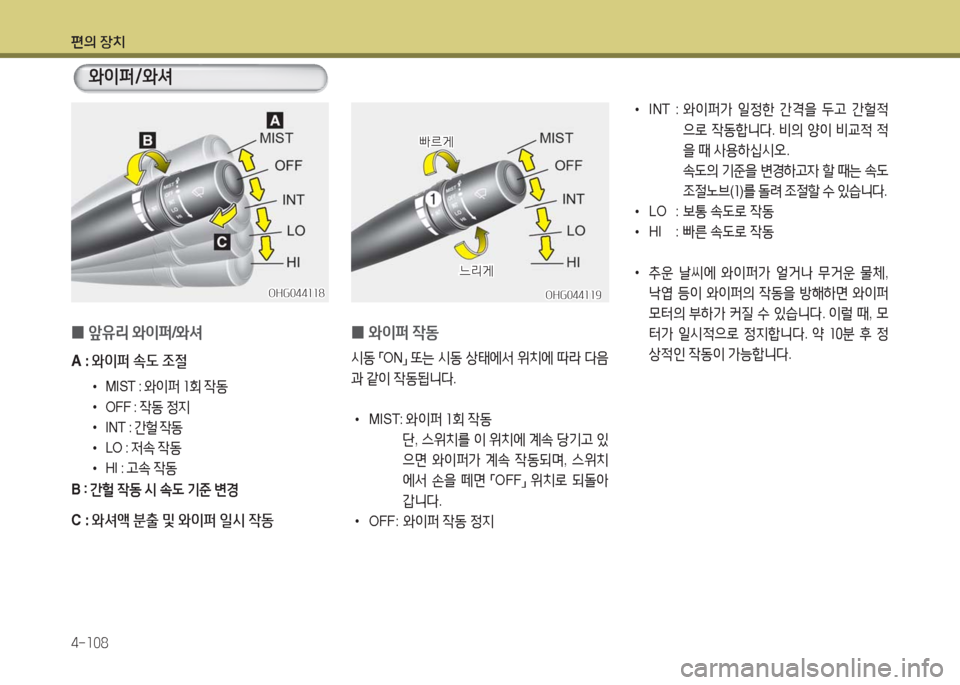

와이퍼/와셔
0앞유리 와이퍼/와셔
A : 와이퍼 속도 조절
•MIST : 와이퍼 1회 작동
•OFF : 작동 정지
•INT : 간헐 작동
•LO : 저속 작동
•HI : 고속 작동
B : 간헐 작동 시 속도 기준 변경
C : 와셔액 분출 및 와이퍼 일시 작동
OHG044118OHG044118
0와이퍼 작동
시동 「ON」 또는 시동 상태에서 위치에 따라 다음
과 같이 작동됩니다.
•MIST: 와이퍼 1회 작동
단, 스위치를 이 위치에 계속 당기고 있
으면 와이퍼가 계속 작동되며, 스위치
에서 손을 떼면 「OFF」 위치로 되돌아
갑니다.
•OFF : 와이퍼 작동 정지
OHG044119OHG044119
빠르게빠르게
느리게느리게

편의 장치
4-109
0와셔액 분출
스위치를 운전자 방향으로 당기면 와셔액이 분출
되면서 와이퍼가 수회 작동합니다. 스위치를 계
속 당기고 있으면 당기고 있는 동안 와이퍼가 작
동하면서 와셔액이 분출됩니다.
스위치에서 손을 떼면 자동으로 원위치 됩니다.
•와셔액 탱크가 비어 있을 때는 절대로 사용
하지 마십시오. 와셔 모터가 손상됩니다.
•와셔액은 수시로 확인하여 부족하면 보충
하십시오.
(7장, 「와셔액 점검」 참조)
• 유리창이 건조할 때는 와이퍼를 작동시키
지 마십시오.
• 유리창과 와이퍼 세척시 가솔린, 시너와 같
은 유기용제는 사용하지 마십시오.
• 유리창에 왁스용 걸레나 발수 코팅제를 사
용하지 마십시오.
앞유리가 오염되어 와이퍼 작동 중 소음이
나 떨림이 발생하거나 와이퍼가 손상될 수
있습니다.
•와이퍼에 인위적인 힘을 가하여 강제적으
로 작동시키지 마십시오.
• 겨울철 와이퍼가 얼어 붙었을 경우, 와이퍼
를 모터의 힘으로 작동시키면 와이퍼 링크
가 이탈되거나 모터가 손상될 수 있습니다.
주 의
OHG044121OHG044121
•동절기에는 서리제거 장치 등으로 유리
창을 따뜻하게 한 뒤에 와셔액을 사용하
십시오.
그렇지 않으면 유리창에 와셔액이 얼어
붙어 시야를 가리므로 대단히 위험하게
됩니다.
• 엔진 냉각수 또는 부동액을 와셔액으로
사용하지 마십시오.
차량 도장부분의 손상은 물론 운행도중 시
야를 가려 사고를 유발할 수도 있습니다.
경 고

편의 장치
4-110

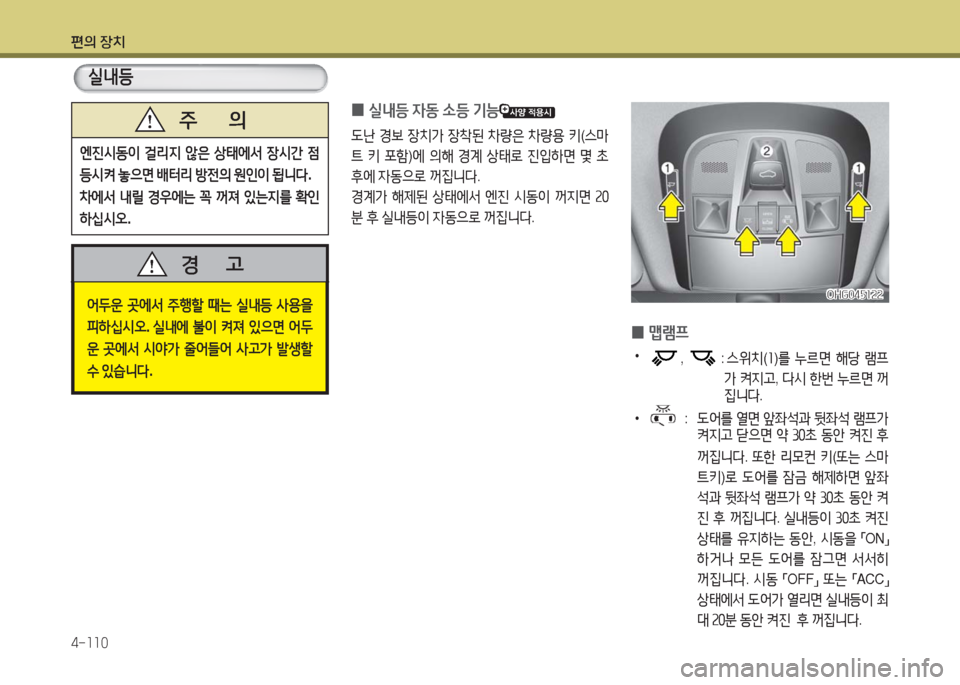

엔진시동이 걸리지 않은 상태에서 장시간 점
등시켜 놓으면 배터리 방전의 원인이 됩니다.
차에서 내릴 경우에는 꼭 꺼져 있는지를 확인
하십시오.
주 의
실내등
OHG045122OHG045122
0맵램프
•, : 스위치(1)를 누르면 해당 램프
가 켜지고, 다시 한번 누르면 꺼
집니다.
• : 도어를 열면 앞좌석과 뒷좌석 램프가
켜지고 닫으면 약 30초 동안 켜진 후
꺼집니다. 또한 리모컨 키(또는 스마
트키)로 도어를 잠금 해제하면 앞좌
석과 뒷좌석 램프가 약 30초 동안 켜
진 후 꺼집니다. 실내등이 30초 켜진
상태를 유지하는 동안, 시동을 「ON」
하거나 모든 도어를 잠그면 서서히
꺼집니다. 시동 「OFF」 또는 「ACC」
상태에서 도어가 열리면 실내등이 최
대 20분 동안 켜진 후 꺼집니다.
0실내등 자동 소등 기능
도난 경보 장치가 장착된 차량은 차량용 키(스마
트 키 포함)에 의해 경계 상태로 진입하면 몇 초
후에 자동으로 꺼집니다.
경계가 해제된 상태에서 엔진 시동이 꺼지면 20
분 후 실내등이 자동으로 꺼집니다.
어두운 곳에서 주행할 때는 실내등 사용을
피하십시오. 실내에 불이 켜져 있으면 어두
운 곳에서 시야가 줄어들어 사고가 발생할
수 있습니다.
경 고

편의 장치
4-111
0트렁크 룸 램프
트렁크가 열리면 켜집니다.
트렁크가 완전히 닫히지 않으면 20분간 켜집니다.
OHG045125OHG045125
트렁크를 닫을 경우는 확실히 닫으십시오.
만일 시동이 걸리지 않은 상태에서 계속 열려
있을 경우, 배터리의 방전을 일으킬 수도 있습
니다.
주 의
• : 버튼을 누르면 앞좌석과 뒷좌석 램
프가 켜지고 다시 한번 누르면 꺼집
니다.
▶무드램프(2)
미등 위치에서 켜지고, OFF위치에서 꺼집니다.
0룸램프
•스위치를 누르면 해당 램프가 켜지고, 다시
한번 누르면 꺼집니다.
•맵램프가 켜지면 룸램프도 동시에 켜집니다.
이때, 룸램프를 따로 끌수 없으며, 맵램프가
꺼지면 동시에 꺼집니다.
OHG040123OHG040123
OHG040124OHG040124
00A타입A타입
00B타입B타입
