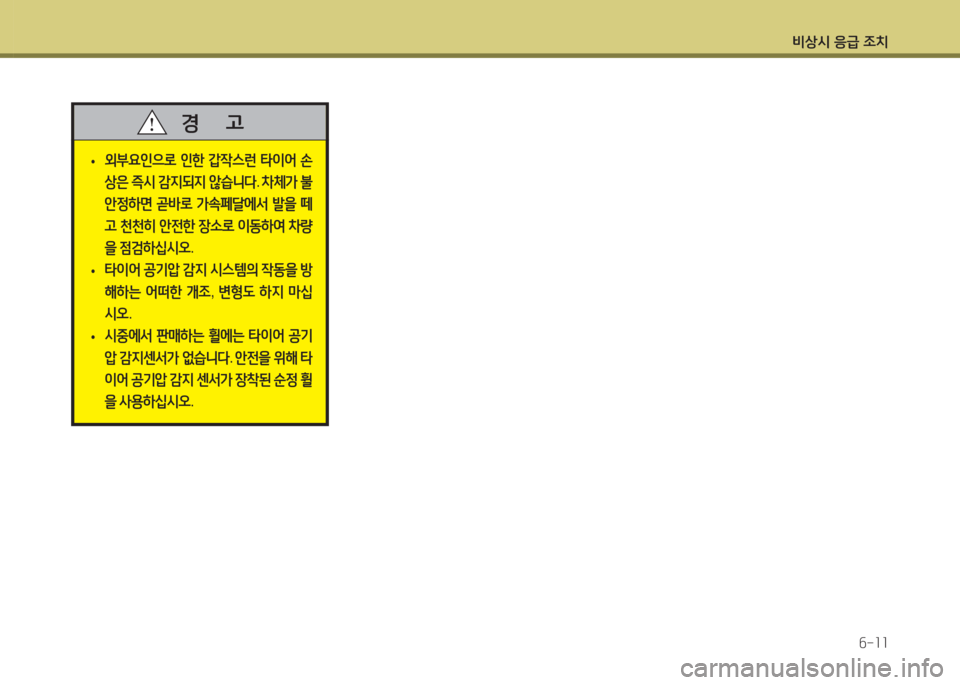

2016 Hyundai Grandeur Hybrid 그랜저 HG HEV - 사용 설명서 (in Korean)

비상시 응급 조치
6-11
•외부요인으로 인한 갑작스런 타이어 손
상은 즉시 감지되지 않습니다. 차체가 불
안정하면 곧바로 가속페달에서 발을 떼
고 천천히 안전한 장소로 이동하여 차량
을 점검하십시오.
•타이어 공기압 감지 시스템의 작동을 방
해하는 어떠한 개조, 변형도 하지 마십
시오.
•시중에서 판매하는 휠에는 타이어 공기
압 감지센서가 없습니다. 안전을 위해 타
이어 공기압 감지 센서가 장착된 순정 휠
을 사용하십시오.
경 고

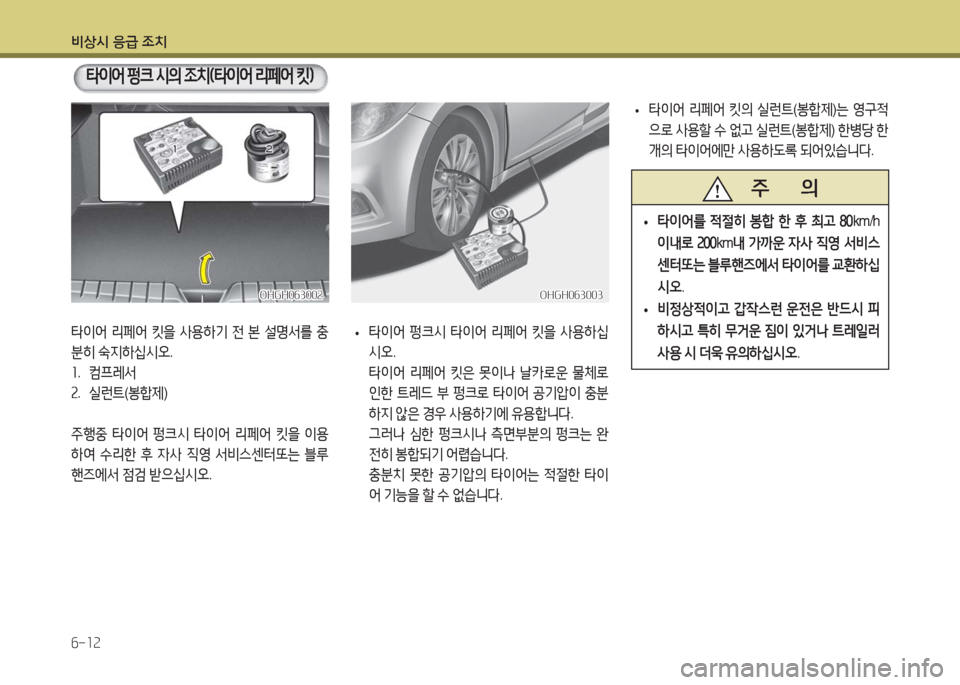

비상시 응급 조치
6-12
타이어 펑크 시의 조치(타이어 리페어 킷)
OHGH063002OHGH063002OHGH063003OHGH063003
타이어 리페어 킷을 사용하기 전 본 설명서를 충
분히 숙지하십시오.
1. 컴프레서
2. 실런트(봉합제)
주행중 타이어 펑크시 타이어 리페어 킷을 이용
하여 수리한 후 자사 직영 서비스센터또는 블루
핸즈에서 점검 받으십시오.
•타이어 펑크시 타이어 리페어 킷을 사용하십
시오.
타이어 리페어 킷은 못이나 날카로운 물체로
인한 트레드 부 펑크로 타이어 공기압이 충분
하지 않은 경우 사용하기에 유용합니다.
그러나 심한 펑크시나 측면부분의 펑크는 완
전히 봉합되기 어렵습니다.
충분치 못한 공기압의 타이어는 적절한 타이
어 기능을 할 수 없습니다.
•타이어 리페어 킷의 실런트(봉합제)는 영구적
으로 사용할 수 없고 실런트(봉합제) 한병당 한
개의 타이어에만 사용하도록 되어있습니다.
주 의
•타이어를 적절히 봉합 한 후 최고 80km/h
이내로 200km내 가까운 자사 직영 서비스
센터또는 블루핸즈에서 타이어를 교환하십
시오.
•비정상적이고 갑작스런 운전은 반드시 피
하시고 특히 무거운 짐이 있거나 트레일러
사용 시 더욱 유의하십시오.

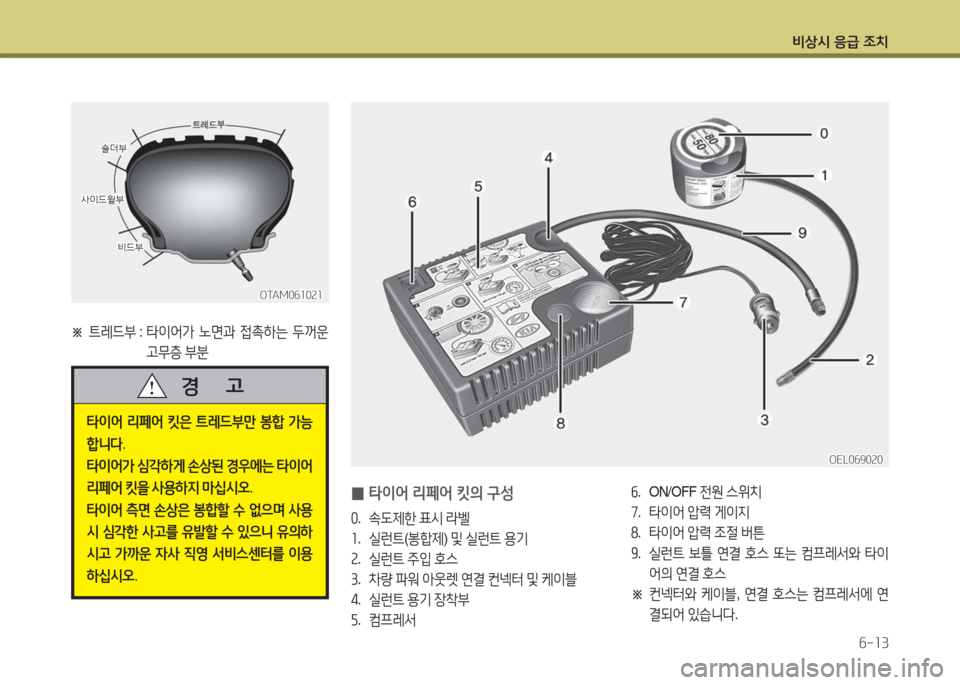

비상시 응급 조치
6-13
※ 트레드부 : 타이어가 노면과 접촉하는 두꺼운
고무층 부분
OTAM061021OTAM061021
숄더부숄더부
타이어 리페어 킷은 트레드부만 봉합 가능
합니다.
타이어가 심각하게 손상된 경우에는 타이어
리페어 킷을 사용하지 마십시오.
타이어 측면 손상은 봉합할 수 없으며 사용
시 심각한 사고를 유발할 수 있으니 유의하
시고 가까운 자사 직영 서비스센터를 이용
하십시오.
경 고
OEL069020OEL069020
0타이어 리페어 킷의 구성
0. 속도제한 표시 라벨
1. 실런트(봉합제) 및 실런트 용기
2. 실런트 주입 호스
3. 차량 파워 아웃렛 연결 컨넥터 및 케이블
4. 실런트 용기 장착부
5. 컴프레서
6. O N / O F F 전원 스위치
7. 타이어 압력 게이지
8. 타이어 압력 조절 버튼
9. 실런트 보틀 연결 호스 또는 컴프레서와 타이
어의 연결 호스
※ 컨넥터와 케이블, 연결 호스는 컴프레서에 연
결되어 있습니다.
사이드윌부사이드윌부
비드부비드부

비상시 응급 조치
6-14
0타이어 리페어 킷 사용법
주 의
타이어 리페어 킷을 사용 전 실런트 보틀에 부
착되어 있는 설명서를 주의 깊게 읽으십시오.
실런트 보틀의 속도 제한 표시 라벨을 떼어 내
어 잘보이는 장소에 부착하여 차량 운행시 속
도를 지켜주십시오.
OHGH063004OHGH063004
OTAM061022OTAM061022OTAM061023OTAM061023
▶봉합제 채우기
아래의 진행과정을 엄격히 따르십시오.
1. 실런트 용기를 흔드십시오.
2. 타이어 리페어 킷에 연결된「컴프레서 연결
호스」(9)를 실런트 용기에 연결하여 고정하
십시오.
「공기압조절 컴프레셔 버튼」(8)이 눌려져
있지 않은지 확인하십시오.
•어린이 손에 닿지 않도록 보관하십시오.
•눈에 들어가거나 먹지 않도록 주의하십
시오.
경 고

비상시 응급 조치
6-15
OHGH063005OHGH063005OVF063032OVF063032
3. 손상된 타이어의 휠 공기 주입구 캡을 풀어
「실런트 주입 호스」(2)를 휠 공기 주입구에
연결하여 고정하십시오.
4. 실런트 (봉합제) 용기를 컴프레서 실런트
용기 장착부(4)에 삽입해 세우십시오.
5. 컴프레서 「OFF」 상태, 포지션 「O」 상태를
확인하십시오.
밸브가 완전히 연결되지 않은 상태에서 실
런트 주입시 역류되어 밸브가 막힐 수 있습
니다.
경 고
주 의
실런트(봉합제) 주입 호스와 타이어 공기주입
밸브가 완전히 연결되지 않은 상태에서 주입 시
실런트가 역류되어 밸브가 막힐 수 있습니다.
OHY015012OHY015012

비상시 응급 조치
6-16
9. 컴프레서를「OFF」하십시오.
10. 실런트 보틀 컨넥트와 타이어 밸브로부터
호스를 분리하십시오.
사용 후 타이어 리페어 킷을 차내 제자리에 두
십시오. ▶봉합제 분배
타이어에 봉합제가 평평하게 분배되기 위해
봉합제 주입 후 즉시 3km 정도 운행하십시오.
1. 실런트를 타이어에 주입 후 차량을 주행하
면 타이어 내부에 실런트가 도포됩니다.
2. 차량 주행 중 진동에 의해 실런트가 펑크부
위에 도포됩니다.
3. 실런트는 진동 및 미세한 타이어의 발열에
의해 펑크부위를 막아 타이어 공기압을 유
지합니다.
장비 과열 및 손상을 일으킬 수 있으니 컴프
레서를 10분이상 작동하지 마십시오.
경 고
OTAM061030OTAM061030
타이어 공기압이 29psi(200kPa)이하일 경
우 차량을 주행하지 마십시오. 타이어의 결
함에 의해 사고가 발생할 수 있습니다.
경 고
OHGH063006OHGH063006
6. 케이블과 컨넥터(3)를 이용해 파워 아웃렛
에 연결하십시오.
7. 차량 엔진 시동 스위치 「ON」하십시오.
8. 실런트 주입을 위해 컴프레서 스위치를 「I」
눌러 약 5~7분 정도 작동하여 적정 타이어
공기압이 되도록 실런트를 주입하십시오.
타이어 공기압은 나중에 다시 확인 및 재조
정하십시오.
본 차량의 추천 공기압은 8장, 「타이어 및
휠」의 공기압 제원을 참조하십시오.

비상시 응급 조치
6-17
주 의
운행 속도를 80km/h이상 초과하지 마시고 가
능한 20km/h이하로도 운행하지 않도록 하십
시오. 운행 중 이상 진동이나 거친 주행 혹은 소
음이 발생할 경우 속도를 줄이고 주의하여 안
전한 곳에 주차한 후 자사 서비스를 이용하거
나 견인하도록 하십시오.
OHGH063007OHGH063007
▶타이어 압력 조절
1. 봉합제 주입 후 약 3km 정도 운행 후 안전
한 장소에 주차하십시오.
2. 컴프레서와 타이어 연결 호스(9)를 타이어
밸브에 바로 연결하십시오.
3. 케이블과 컨넥터를 이용해 컴프레서와 차
량 파워 아웃렛을 연결하십시오.
4. 타이어 공기압을 230kPa(33psi)로 조정하
십시오.

시동 스위치 「ON」상태에서 아래와 같이 진
행하십시오.
- 타이어 공기압 높이기 : 컴프레서 전원
「ON」, 포지션「I」로 하여 공기압을 규정 공
기압으로 조정하십시오.
- 타이어 공기압 줄이기 : 타이어 압력 조절
버튼(8)을 눌러 적정 타이어 공기압으로 조
정하십시오.
- 현재의 타이어 공기압을 알아보기 위해서
잠시 컴프레서 스위치를 「OFF」하십시오.
주 의
공기압이 일정하게 유지되지 않을 경우 봉합
제 배분 후의 운행 조건과 같은 상태로 한번 더
운행하십시오. 이 후 다시 타이어 압력 조절 과
정을 진행하십시오.
타이어 리페어 킷은 6mm 이상의 타이어 손상
에서는 유용하지 않습니다. 이 경우 자사 직영
서비스센터를 이용하십시오.
타이어 공기압은 규정 공기압(8장, 「타이어
및 휠」이나 운전석 B필라에 부착된 「타이어
표준 공기압 라벨」 참고)이 되어야 합니다.
그렇지 않을 경우 운행을 멈추고 자사 서비
스를 이용하거나 견인하십시오.
경 고

비상시 응급 조치
6-18
▶테크니컬 데이터
시스템 전압 : DC 12 V
작동 전압 : DC 10 - 15 V
암페어수 등급 : max. 15 A
사용적합한 온도 : -30 ~ +70℃
최대 작동 압력 : 6 bar (87 psi)
크기
압축기 : 168 x 150 x 68 mm
실런트 병 : 104 x 85 Φ mm
압축기 중량 : 1.05 kg
실런트 용량 : 300 ml
※ 봉합제와 예비 부품은 자사 직영 서비스센
터를 통해 이용할 수 있습니다. 사용하신
후 폐기시에는 적절하게 처리하십시오. (봉
합제 빈 통은 가정에서 처리할수 있고 봉합
제 잔여물은 서비스 센터 이용)
•타이어 리페어 킷 사용 중 타이어 리페어 킷
만 놓아둔 채 떠나지 마십시오.
•컴프레서를 최대 10분이상 작동하지 마십
시오. 과열될 수 있습니다.
•주변 기온이 -30℃이하일 때는 사용하지 마
십시오.
•봉합제는 표기되어 있는 유효기간 이후에
는 사용하지 마십시오. 별도 구입 후 사용
하십시오.
•어린이를 피해 보관하십시오.
주 의
비순정 타이어 리페어 킷(실런트(봉합제) 포
함)을 사용하지 마십시오. 비순정 실런트(봉합
제)가 타이어 공기압 감지 센서 고장을 유발할
수 있습니다.
주 의
실런트(봉합제)를 사용하여 펑크난 타이어를
수리 했을 시, 타이어 공기압 감지 센서와 휠에
묻은 실런트(봉합제)를 제거해야 합니다. 자사
직영 서비스센터 또는 블루핸즈에서 점검 및
정비를 받으십시오.
▶타이어 리페어 킷의 안전한 사용법
•도로를 피해 안전한 곳에서 타이어 리페어
킷을 사용하십시오. 도로 안전을 위해 다른
사람이 알 수 있도록 고장 자동차 정지 표
지판(안전삼각대)을 설치 하십시오.
•견고하고 평탄한 곳에서 사용하시고 차량
이 움직이지 않도록 유의하십시오. 주차 브
레이크를 작동시키십시오.
•타이어 리페어 킷을 항상 지정 차량에만 사
용하시고 자전거와 오토바이 혹은 다른 타
입의 타이어에는 사용하지 마십시오.
•못이나 나사등 이 타이어에 박혔을 경우 분
리 시 타이어 안으로 들어갈 수 있으니 그
대로 두십시오.
•타이어 리페어 킷을 사용하기전 봉합제 위
의 설명서를 반드시 숙지 하십시오.
•시동 상태에서 사용하십시오. 그렇지 않으
면 컴프레서 작동 시 차량 배터리 전원 사
용으로 배터리가 방전될 수 있습니다.
