2016 Hyundai Grand Santa Fe Инструкция по эксплуатации (in Russian)

781
Техническое обслуживание

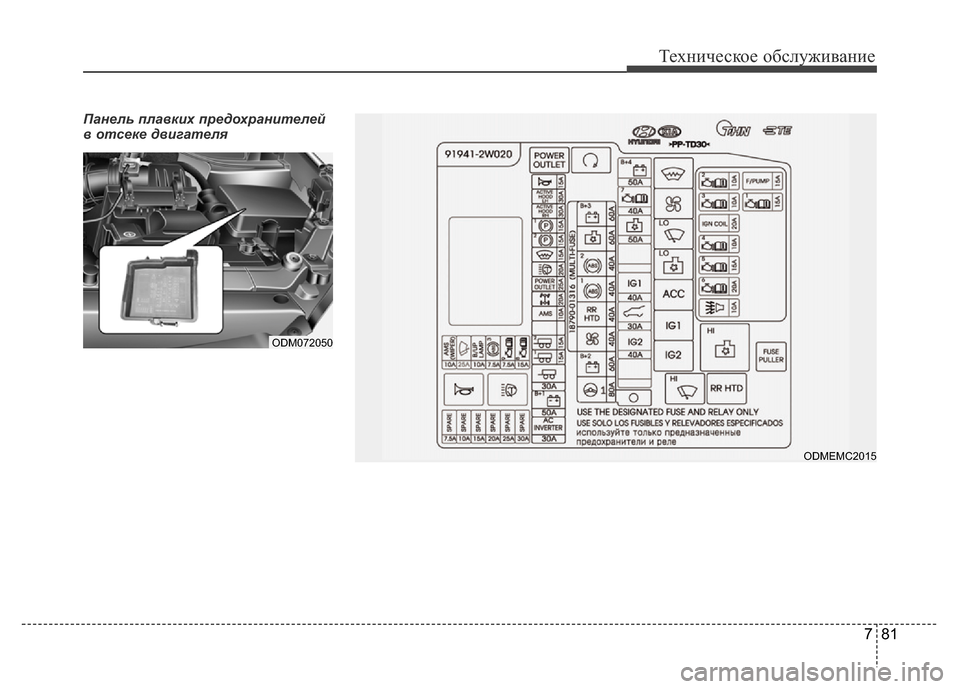

Панель плавких предохранителей
в отсеке двигателя
ODM072050
ODMEMC2015

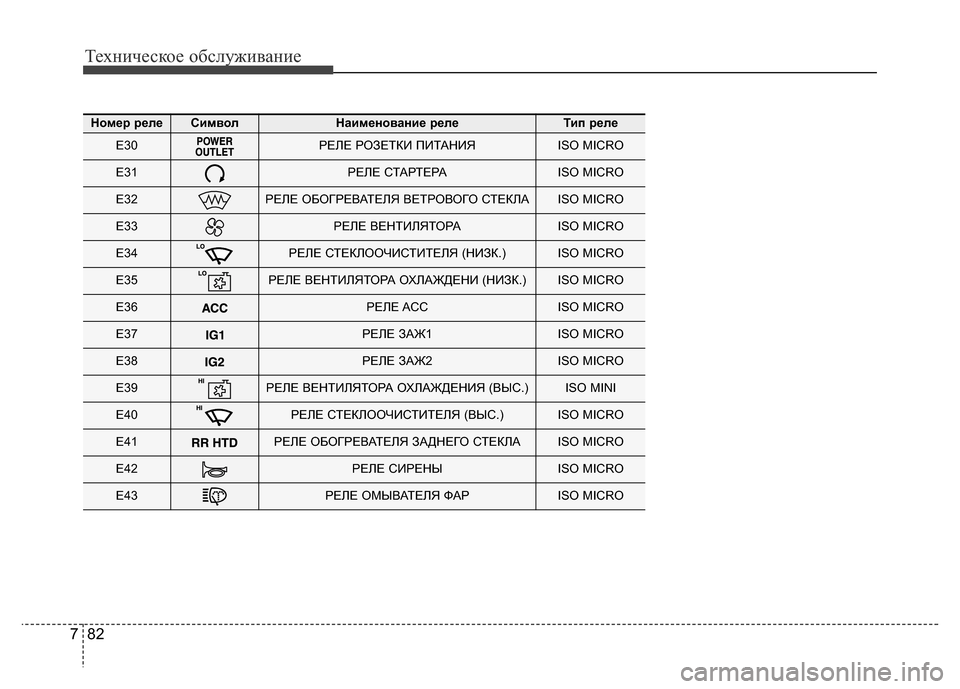

Техническое обслуживание
82 7
Номер релеСимволНаименование релеТип реле
E30РЕЛЕ РОЗЕТКИ ПИТАНИЯISO MICRO
E31РЕЛЕ СТАРТЕРАISO MICRO
E32РЕЛЕ ОБОГРЕВАТЕЛЯ ВЕТРОВОГО СТЕКЛАISO MICRO
E33РЕЛЕ ВЕНТИЛЯТОРАISO MICRO
E34РЕЛЕ СТЕКЛООЧИСТИТЕЛЯ (НИЗК.)ISO MICRO
E35РЕЛЕ ВЕНТИЛЯТОРА ОХЛАЖДЕНИ (НИЗК.)ISO MICRO
E36РЕЛЕ ACCISO MICRO
E37РЕЛЕ ЗАЖ1ISO MICRO
E38РЕЛЕ ЗАЖ2ISO MICRO
E39РЕЛЕ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ (ВЫС.)ISO MINI
E40РЕЛЕ СТЕКЛООЧИСТИТЕЛЯ (ВЫС.)ISO MICRO
E41РЕЛЕ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛАISO MICRO
E42РЕЛЕ СИРЕНЫISO MICRO
E43РЕЛЕ ОМЫВАТЕЛЯ ФАРISO MICRO

783
Техническое обслуживание
ОписаниеСимволНоминал
предохранителяЗащищаемый компонент
МУЛЬТИП
РЕДОХРА
НИТЕЛЬ
MDPS80AБлок MDPS
B+260AИнтеллектуальная распределительная коробка (IPS 1 (4CH),
IPS 2 (1CH), IPS 5 (1CH), предохр.: F31/F36/F41/F45)
ВЕНТИЛЯТОР40AРеле 4 (реле вентилятора)
ЗАДНИЙ
ОБОГРЕВАТЕЛЬ40AРеле 12 (реле обогревателя заднего стекла)
АБС140AЭБУ АБС, ЭБУ ESC, многофункциональный диагностический разъем
АБС240AБлок управления АБС, блок управления ESC
ВЕНТИЛЯТОР
ОХЛАЖДЕНИЯ60AКроме Европы - реле 6 (реле вентилятора охлаждения (низк.)),
реле 10 (реле вентилятора охлаждения (выс.))
B+360AИнтеллектуальная распределительная коробка (предохр.:
F4/F5/F10/F21/F26, устройство прерывания тока утечки
ПРЕДОХР
АНИТЕЛЬ
B+450AИнтеллектуальная распределительная коробка (IPS 3 (4CH),
IPS 4 (2CH), IPS 6 (2CH), предохр.: F35/F38/F40/F44)
EMS 40AБлок EMS (система управления двигателем)
ВЕНТИЛЯТОР
ОХЛАЖДЕНИЯ50AКроме Европы - реле 6 (реле вентилятора охлаждения (низк.)),
реле 10 (реле вентилятора охлаждения (выс.))
ЗАЖ140AВыключатель зажигания (без электронного ключа),
реле 7/8 (реле ACC/ЗАЖ1, с электронным ключом)
ЗАЖ240AВыключатель зажигания (без электронного ключа),
реле 2 (реле стартера)/реле 9 (реле ЗАЖ2)
Прицеп30AФонарь прицепа и розетка питания

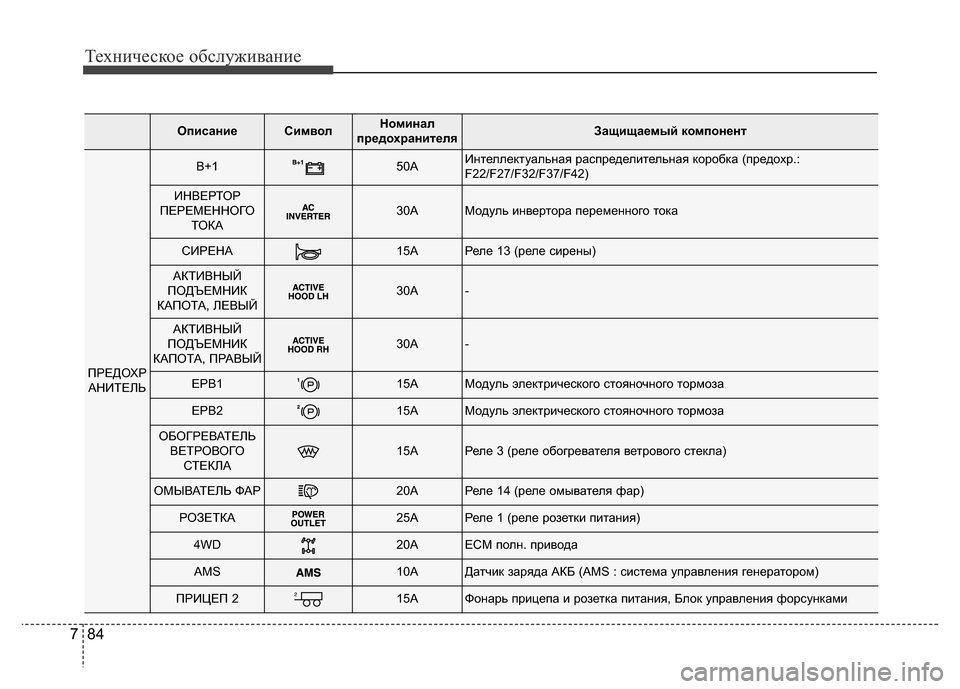

Техническое обслуживание
84 7
ОписаниеСимволНоминал
предохранителяЗащищаемый компонент
ПРЕДОХР
АНИТЕЛЬ
B+150AИнтеллектуальная распределительная коробка (предохр.:
F22/F27/F32/F37/F42)
ИНВЕРТОР
ПЕРЕМЕННОГО
ТОКА30AМодуль инвертора переменного тока
СИРЕНА15AРеле 13 (реле сирены)
АКТИВНЫЙ
ПОДЪЕМНИК
КАПОТА, ЛЕВЫЙ30A-
АКТИВНЫЙ
ПОДЪЕМНИК
КАПОТА, ПРАВЫЙ30A-
EPB115AМодуль электрического стояночного тормоза
EPB215AМодуль электрического стояночного тормоза
ОБОГРЕВАТЕЛЬ
ВЕТРОВОГО
СТЕКЛА15AРеле 3 (реле обогревателя ветрового стекла)
ОМЫВАТЕЛЬ ФАР20AРеле 14 (реле омывателя фар)
РОЗЕТКА25AРеле 1 (реле розетки питания)
4WD20AECM полн. привода
AMS10AДатчик заряда АКБ (AMS : система управления генератором)
ПРИЦЕП 215AФонарь прицепа и розетка питания, Блок управления форсунками

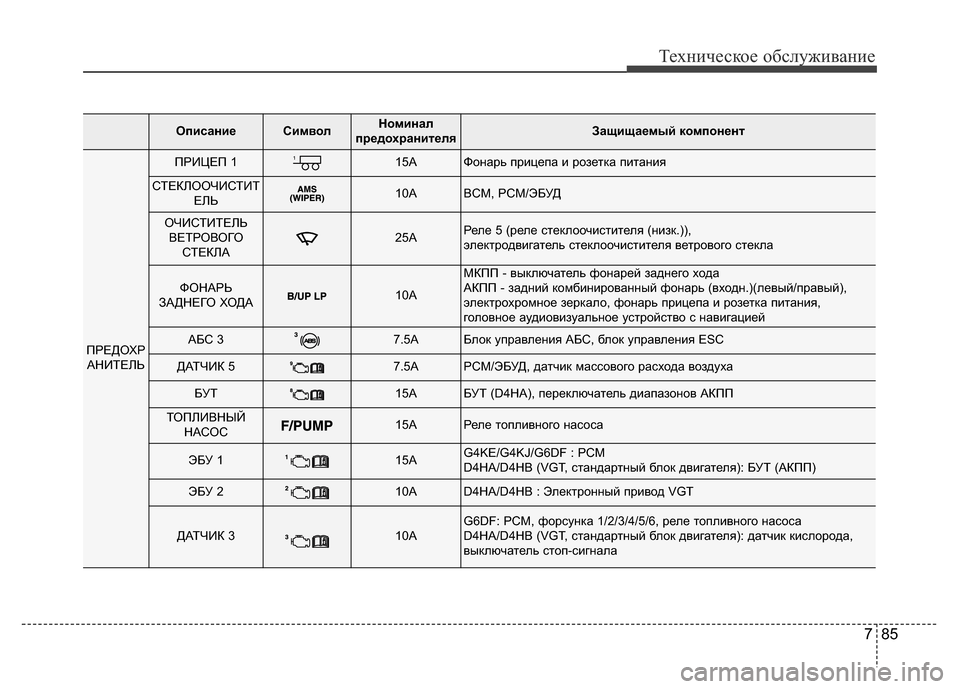

785
Техническое обслуживание
ОписаниеСимволНоминал
предохранителяЗащищаемый компонент
ПРЕДОХР
АНИТЕЛЬ
ПРИЦЕП 115AФонарь прицепа и розетка питания
СТЕКЛООЧИСТИТ
ЕЛЬ10ABCM, PCM/ЭБУД
ОЧИСТИТЕЛЬ
ВЕТРОВОГО
СТЕКЛА25AРеле 5 (реле стеклоочистителя (низк.)),
электродвигатель стеклоочистителя ветрового стекла
ФОНАРЬ
ЗАДНЕГО ХОДА10A
МКПП - выключатель фонарей заднего хода
АКПП - задний комбинированный фонарь (входн.)(левый/правый),
электрохромное зеркало, фонарь прицепа и розетка питания,
головное аудиовизуальное устройство с навигацией
АБС 37.5AБлок управления АБС, блок управления ESC
ДАТЧИК 57.5APCM/ЭБУД, датчик массового расхода воздуха
БУТ15AБУТ (D4HA), переключатель диапазонов АКПП
ТОПЛИВНЫЙ
НАСОС15AРеле топливного насоса
ЭБУ 115AG4KE/G4KJ/G6DF : PCM
D4HA/D4H (VGT, стандартный блок двигателя): БУТ (АКПП)
ЭБУ 210AD4HA/D4H : Электронный привод VGT
ДАТЧИК 310AG6DF: PCM, форсунка 1/2/3/4/5/6, реле топливного насоса
D4HA/D4H (VGT, стандартный блок двигателя): датчик кислорода,
выключатель стоп-сигнала

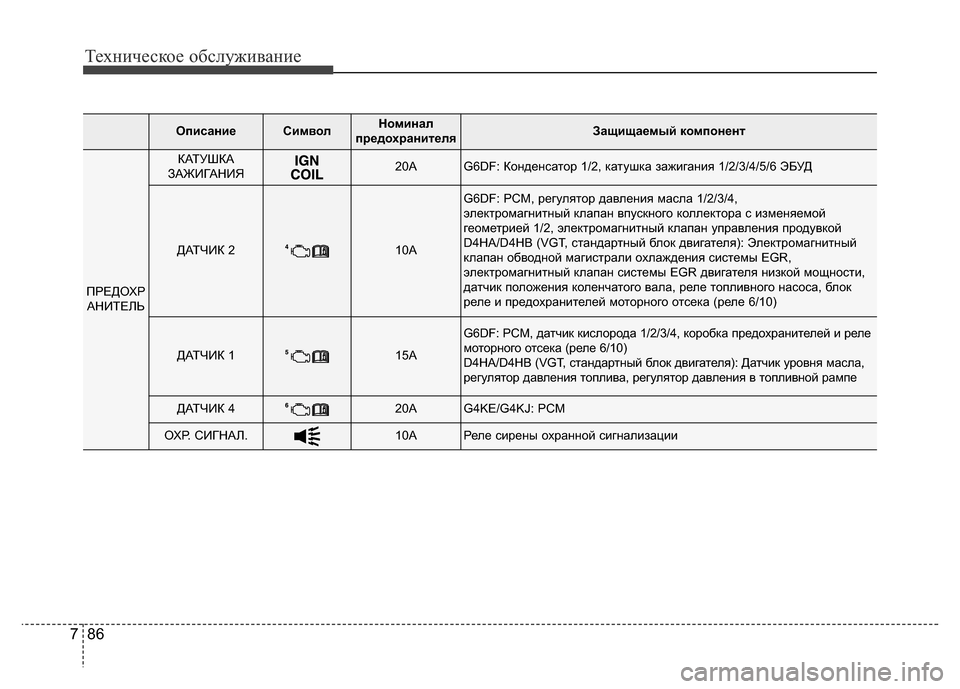

Техническое обслуживание
86 7
ОписаниеСимволНоминал
предохранителяЗащищаемый компонент
ПРЕДОХР
АНИТЕЛЬ
КАТУШКА
ЗАЖИГАНИЯ20AG6DF: Конденсатор 1/2, катушка зажигания 1/2/3/4/5/6 ЭБУД
ДАТЧИК 210A
G6DF: PCM, регулятор давления масла 1/2/3/4,
электромагнитный клапан впускного коллектора с изменяемой
геометрией 1/2, электромагнитный клапан управления продувкой
D4HA/D4H (VGT, стандартный блок двигателя): Электромагнитный
клапан обводной магистрали охлаждения системы EGR,
электромагнитный клапан системы EGR двигателя низкой мощности,
датчик положения коленчатого вала, реле топливного насоса, блок
реле и предохранителей моторного отсека (реле 6/10)
ДАТЧИК 115A
G6DF: PCM, датчик кислорода 1/2/3/4, коробка предохранителей и реле
моторного отсека (реле 6/10)
D4HA/D4H (VGT, стандартный блок двигателя): Датчик уровня масла,
регулятор давления топлива, регулятор давления в топливной рампе
ДАТЧИК 420AG4KE/G4KJ: PCM
ОХР. СИГНА Л.10AРеле сирены охранной сигнализации

787
Техническое обслуживание

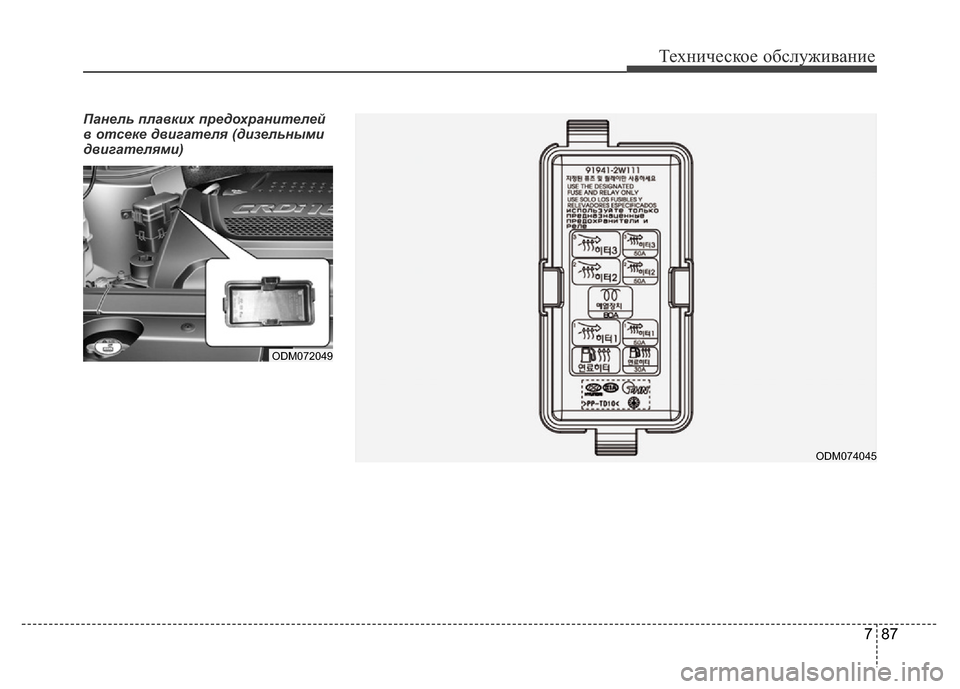

Панель плавких предохранителей
в отсеке двигателя (дизельными
двигателями)
ODM072049
ODM074045

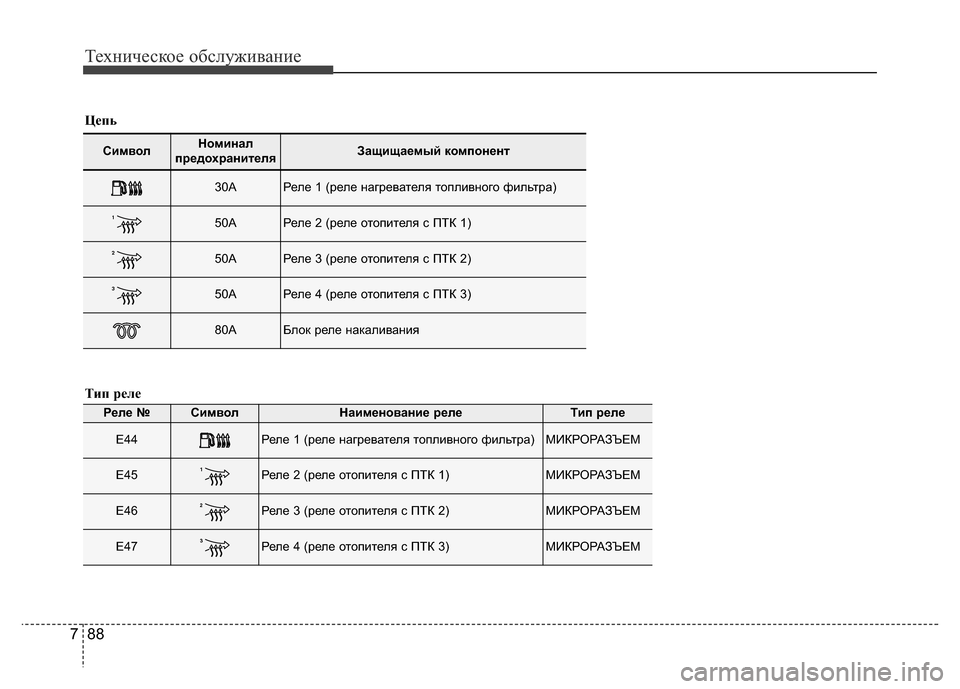

Техническое обслуживание
88 7
СимволНоминал
предохранителяЗащищаемый компонент
30AРеле 1 (реле нагревателя топливного фильтра)
186A' 5 @   *1 7B
250AРеле 3 (реле отопителя с ПТК 2)
350AРеле 4 (реле отопителя с ПТК 3)
80AБлок реле накаливания
Цепь
Тип реле
Реле №СимволНаименование релеТип реле
E44Реле 1 (реле нагревателя топливного фильтра)МИКРОРАЗЪЕМ
E451Реле 2 (реле отопителя с ПТК 1)МИКРОРАЗЪЕМ
E462' ? @   *1 5B!-1''/9
