2016 Hyundai Grand Santa Fe Инструкция по эксплуатации (in Russian)

Действия в непредвиденных случаях
34 6

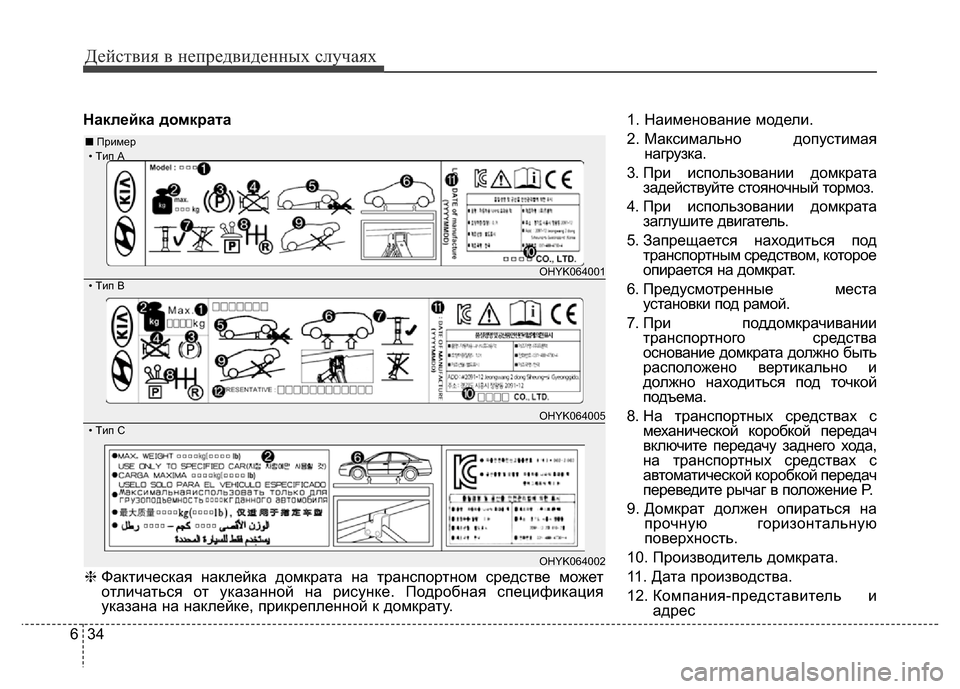

Наклейка домкрата1. Наименование модели.
2. Максимально допустимая
нагрузка.
3. При использовании домкрата
задействуйте стояночный тормоз.
4. При использовании домкрата
заглушите двигатель.
5. Запрещается находиться под
транспортным средством, которое
опирается на домкрат.
6. Предусмотренные места
установки под рамой.
7. При поддомкрачивании
транспортного средства
основание домкрата должно быть
расположено вертикально и
должно находиться под точкой
подъема.
8. На транспортных средствах с
механической коробкой передач
включите передачу заднего хода,
на транспортных средствах с
автоматической коробкой передач
переведите рычаг в положение P.
9. Домкрат должен опираться на
прочную горизонтальную
поверхность.
10. Производитель домкрата.
11. Дата производства.
12. Компания-представитель и
адрес
OHYK064001
OHYK064005 •Tип А ■Пример
•Tип B
OHYK064002 •Tип C
❈Фактическая наклейка домкрата на транспортном средстве может
отличаться от указанной на рисунке. Подробная спецификация
указана на наклейке, прикрепленной к домкрату.

635
Действия в непредвиденных случаях

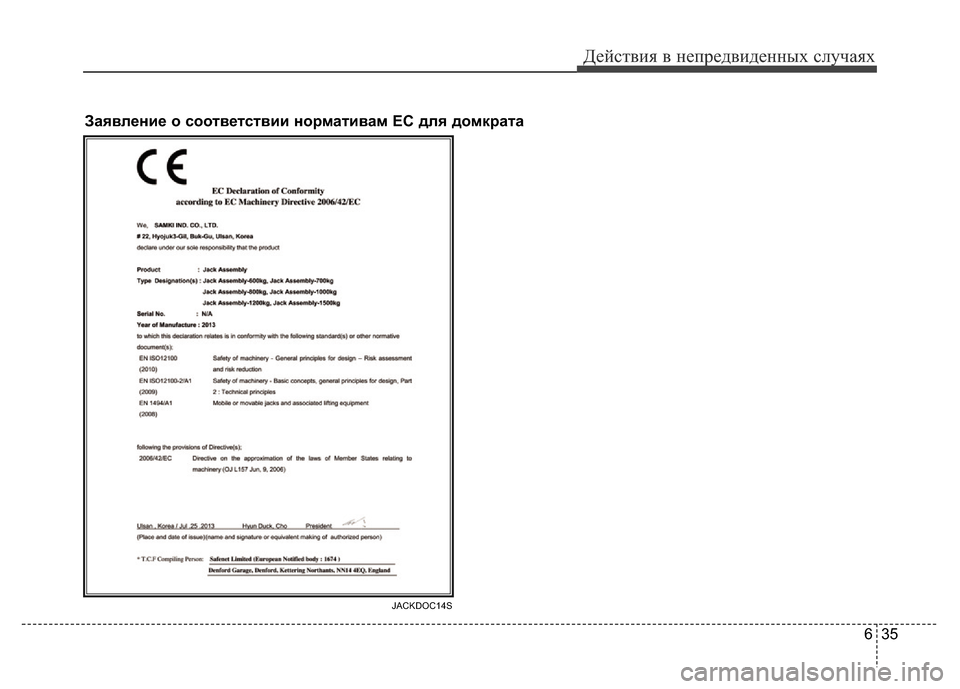

Заявление о соответствии нормативам EC для домкрата
JACKDOC14S

Действия в непредвиденных случаях
36 6
БУКСИРОВКА
Служба буксировки
Если необходима аварийная букси-
ровка, рекомендуется пользоваться
услугами авторизованного дилера
HYUNDAI или коммерческой службы
техпомощи. Для предотвращения
повреждений автомобиля необходимо
правильно проводить процедуры
подъема и буксировки. Рекомендуется
использовать буксирные тележки для
колес или эвакуаторы.Для получения информации о
буксировке прицепом обратитесь к
главе “Буксировка прицепа” в разделе 5.
Буксировку полноприводного
автомобиля необходимо выполнять с
помощью буксировочной тележки или
кузова-платформы, чтобы все колеса
не соприкасались с поверхностью
дороги.
Переднеприводной автомобиль
допускается буксировать способами,
при которых его задние колеса
соприкасаются с дорогой (без
подкатной тележки), а передние
колеса приподняты над ее
поверхностью.Подложите под передние колеса
буксирные тележки, если повреждены
какие-либо из нагруженных колес или
компонентов подвески, а также, если
автомобиль буксируется передними
колесами на земле.
При использовании коммерческого
буксирного тягача и отсутствии
буксирных тележек подниматься
должна всегда передняя часть
автомобиля, а не задняя.
ВНИМАНИЕ
Запрещается выполнять
буксировку полноприводного
автомобиля, если его колеса
касаются поверхности. Это
может привести к серьезным
повреждениям ведущего моста
и коробки передач или системы
полного привода.ОСТОРОЖНО
- Если установлен датчик
переворачивания
Если автомобиль оснащен
боковыми подушками
безопасности и шторками
безопасности, то при буксировке
автомобиля необходимо
установить ключ зажигания в
положение OFF или ACC.
Боковые подушки безопасности
и шторки безопасности могут
срабатывать, когда ключ
зажигания находится в
положении ON, и датчики
переворачивания определяют
ситуацию как переворачивание
автомобиля.
OXM069028 буксирная тележка
буксирная тележка

637
Действия в непредвиденных случаях

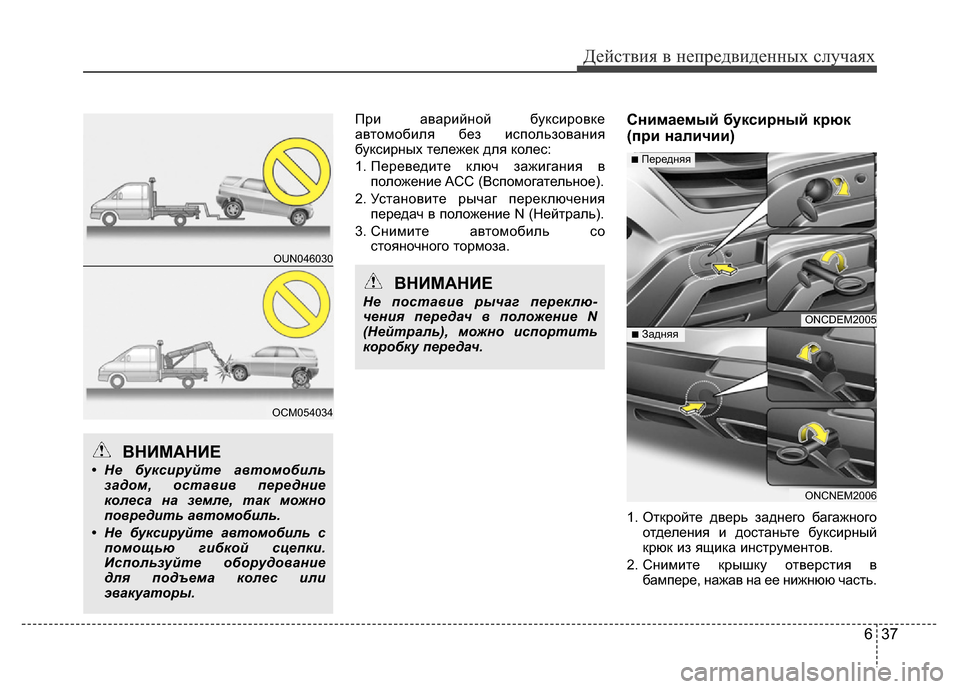

При аварийной буксировке
автомобиля без использования
буксирных тележек для колес:
1. Переведите ключ зажигания в
положение ACC (Вспомогательное).
2. Установите рычаг переключения
передач в положение N (Нейтраль).
3. Снимите автомобиль со
стояночного тормоза.Снимаемый буксирный крюк
(при наличии)
1. Откройте дверь заднего багажного
отделения и достаньте буксирный
крюк из ящика инструментов.
2. Снимите крышку отверстия в
бампере, нажав на ее нижнюю часть.
ВНИМАНИЕ
• Не буксируйте автомобиль
задом, оставив передние
колеса на земле, так можно
повредить автомобиль.
• Не буксируйте автомобиль с
помощью гибкой сцепки.
Используйте оборудование
для подъема колес или
эвакуаторы.
OUN046030
OCM054034
ВНИМАНИЕ
Не поставив рычаг переклю-чения передач в положение N
(Нейтраль), можно испортить
коробку передач. ONCDEM2005
ONCNEM2006
■Передняя
■Задняя

Действия в непредвиденных случаях
38 6

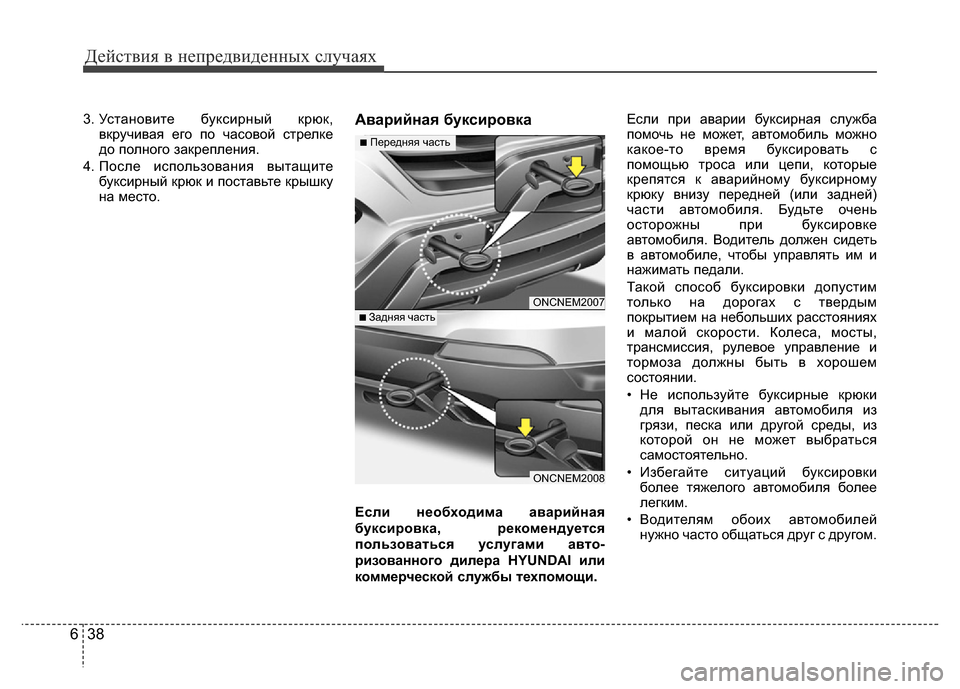

3. Установите буксирный крюк,
вкручивая его по часовой стрелке
до полного закрепления.
4. После использования вытащите
буксирный крюк и поставьте крышку
на место.Аварийная буксировка
Если необходима аварийная
буксировка, рекомендуется
пользоваться услугами авто-
ризованного дилера HYUNDAI или
коммерческой службы техпомощи.Если при аварии буксирная служба
помочь не может, автомобиль можно
какое-то время буксировать с
помощью троса или цепи, которые
крепятся к аварийному буксирному
крюку внизу передней (или задней)
части автомобиля. Будьте очень
осторожны при буксировке
автомобиля. Водитель должен сидеть
в автомобиле, чтобы управлять им и
нажимать педали.
Такой способ буксировки допустим
только на дорогах с твердым
покрытием на небольших расстояниях
и малой скорости. Колеса, мосты,
трансмиссия, рулевое управление и
тормоза должны быть в хорошем
состоянии.
• Не используйте буксирные крюки
для вытаскивания автомобиля из
грязи, песка или другой среды, из
которой он не может выбраться
самостоятельно.
• Избегайте ситуаций буксировки
более тяжелого автомобиля более
легким.
• Водителям обоих автомобилей
нужно часто общаться друг с другом.
ONCNEM2007
ONCNEM2008
■Передняя часть
■Задняя часть

639
Действия в непредвиденных случаях

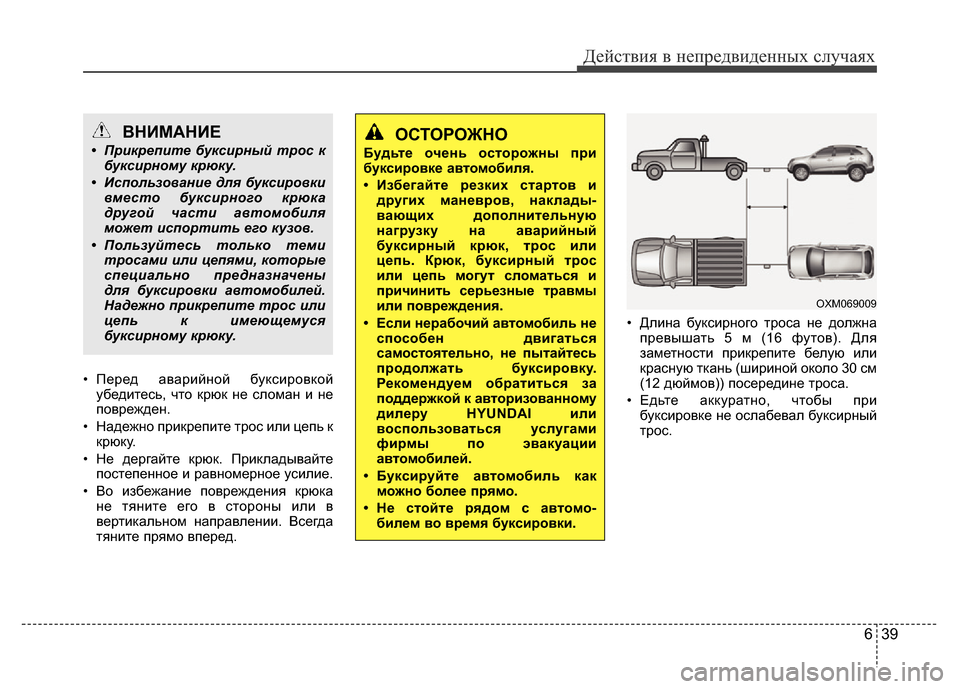

• Перед аварийной буксировкой
убедитесь, что крюк не сломан и не
поврежден.
• Надежно прикрепите трос или цепь к
крюку.
• Не дергайте крюк. Прикладывайте
постепенное и равномерное усилие.
• Во избежание повреждения крюка
не тяните его в стороны или в
вертикальном направлении. Всегда
тяните прямо вперед.• Длина буксирного троса не должна
превышать 5 м (16 футов). Для
заметности прикрепите белую или
красную ткань (шириной около 30 см
(12 дюймов)) посередине троса.
• Едьте аккуратно, чтобы при
буксировке не ослабевал буксирный
троc.
ВНИМАНИЕ
• Прикрепите буксирный трос к
буксирному крюку.
• Использование для буксировки
вместо буксирного крюка
другой части автомобиля
может испортить его кузов.
• Пользуйтесь только теми
тросами или цепями, которые
специально предназначены
для буксировки автомобилей.
Надежно прикрепите трос или
цепь к имеющемуся
буксирному крюку.ОСТОРОЖНО
Будьте очень осторожны при
буксировке автомобиля.
• Избегайте резких стартов и
других маневров, наклады
-вающих дополнительную
нагрузку на аварийный
буксирный крюк, трос или
цепь. Крюк, буксирный трос
или цепь могут сломаться и
причинить серьезные травмы
или повреждения.
• Если нерабочий автомобиль не
способен двигаться
самостоятельно, не пытайтесь
продолжать буксировку.
Рекомендуем обратиться за
поддержкой к авторизованному
дилеру HYUNDAI или
воспользоваться услугами
фирмы по эвакуации
автомобилей.
• Буксируйте автомобиль как
можно более прямо.
• Не стойте рядом с автомо
-билем во время буксировки.
OXM069009

Действия в непредвиденных случаях
40 6

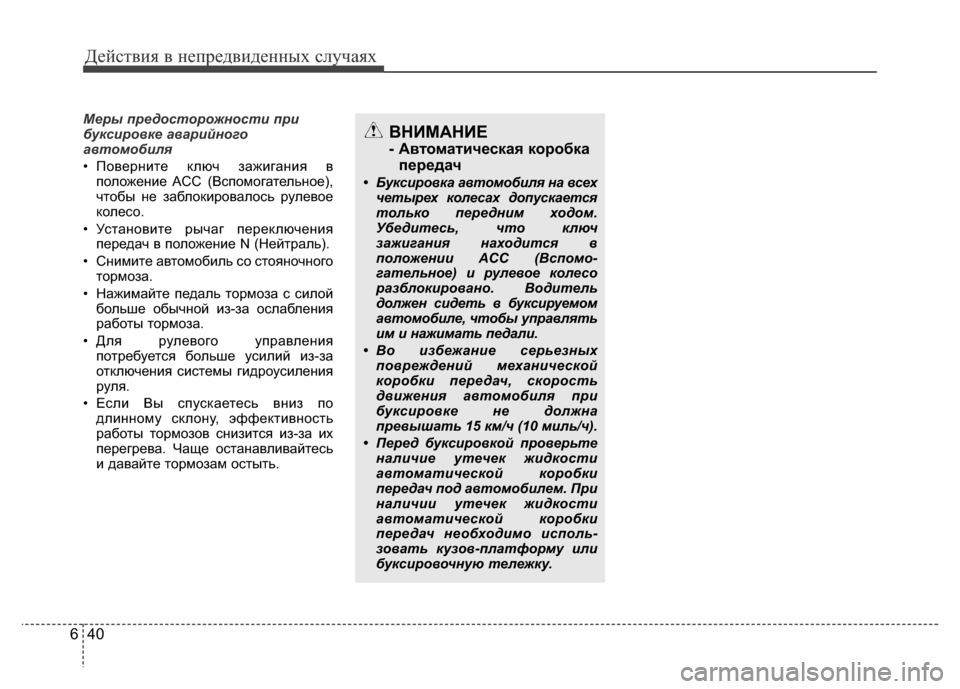

Меры предосторожности при
буксировке аварийного
автомобиля
• Поверните ключ зажигания в
положение ACC (Вспомогательное),
чтобы не заблокировалось рулевое
колесо.
• Установите рычаг переключения
передач в положение N (Нейтраль).
• Снимите автомобиль со стояночного
тормоза.
• Нажимайте педаль тормоза с силой
больше обычной из-за ослабления
работы тормоза.
• Для рулевого управления
потребуется больше усилий из-за
отключения системы гидроусиления
руля.
• Если Вы спускаетесь вниз по
длинному склону, эффективность
работы тормозов снизится из-за их
перегрева. Чаще останавливайтесь
и давайте тормозам остыть.ВНИМАНИЕ
- Автоматическая коробка
передач
• Буксировка автомобиля на всех
четырех колесах допускается
только передним ходом.
Убедитесь, что ключ
зажигания находится в
положении ACC (Вспомо-
гательное) и рулевое колесо
разблокировано. Водитель
должен сидеть в буксируемом
автомобиле, чтобы управлять
им и нажимать педали.
• Во избежание серьезных
повреждений механической
коробки передач, скорость
движения автомобиля при
буксировке не должна
превышать 15 км/ч (10 миль/ч).
• Перед буксировкой проверьте
наличие утечек жидкости
автоматической коробки
передач под автомобилем. При
наличии утечек жидкости
автоматической коробки
передач необходимо исполь
-зовать кузов-платформу или
буксировочную тележку.

641
Действия в непредвиденных случаях

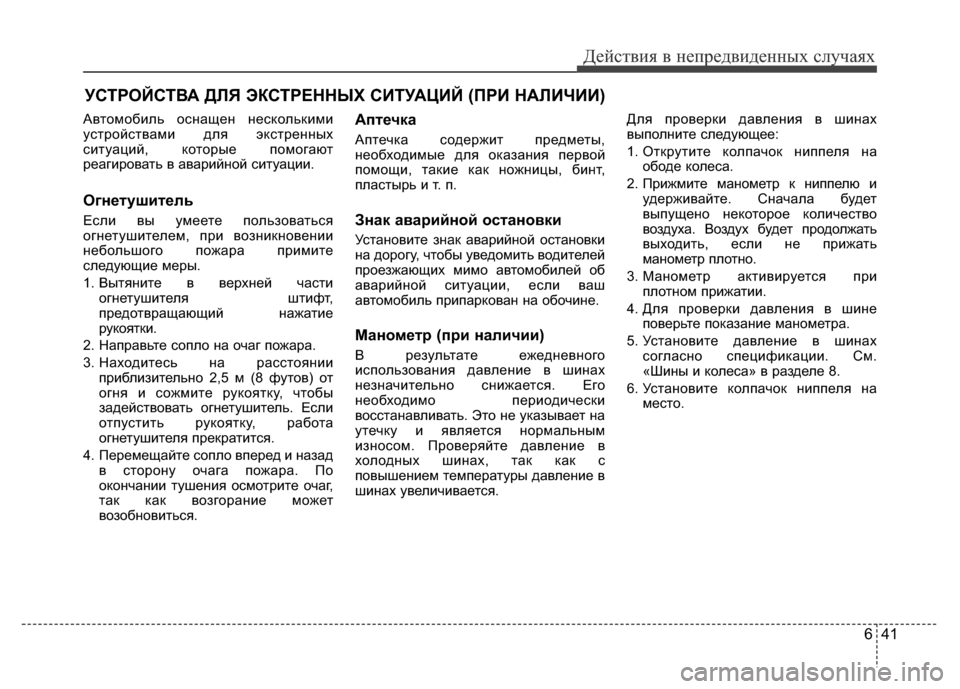

УСТРОЙСТВА ДЛЯ ЭКСТРЕННЫХ СИТУАЦИЙ (ПРИ НАЛИЧИИ)
Автомобиль оснащен несколькими
устройствами для экстренных
ситуаций, которые помогают
реагировать в аварийной ситуации.
Огнетушитель
Если вы умеете пользоваться
огнетушителем, при возникновении
небольшого пожара примите
следующие меры.
1. Вытяните в верхней части
огнетушителя штифт,
предотвращающий нажатие
рукоятки.
2. Направьте сопло на очаг пожара.
3. Находитесь на расстоянии
приблизительно 2,5 м (8 футов) от
огня и сожмите рукоятку, чтобы
задействовать огнетушитель. Если
отпустить рукоятку, работа
огнетушителя прекратится.
4. Перемещайте сопло вперед и назад
в сторону очага пожара. По
окончании тушения осмотрите очаг,
так как возгорание может
возобновиться.
Аптечка
Аптечка содержит предметы,
необходимые для оказания первой
помощи, такие как ножницы, бинт,
пластырь и т. п.
Знак аварийной остановки
Установите знак аварийной остановки
на дорогу, чтобы уведомить водителей
проезжающих мимо автомобилей об
аварийной ситуации, если ваш
автомобиль припаркован на обочине.
Манометр (при наличии)
В результате ежедневного
использования давление в шинах
незначительно снижается. Его
необходимо периодически
восстанавливать. Это не указывает на
утечку и является нормальным
износом. Проверяйте давление в
холодных шинах, так как с
повышением температуры давление в
шинах увеличивается.Для проверки давления в шинах
выполните следующее:
1. Открутите колпачок ниппеля на
ободе колеса.
2. Прижмите манометр к ниппелю и
удерживайте. Сначала будет
выпущено некоторое количество
воздуха. Воздух будет продолжать
выходить, если не прижать
манометр плотно.
3. Манометр активируется при
плотном прижатии.
4. Для проверки давления в шине
поверьте показание манометра.
5. Установите давление в шинах
согласно спецификации. См.
«Шины и колеса» в разделе 8.
6. Установите колпачок ниппеля на
место.
