2016 Hyundai Grand Santa Fe Инструкция по эксплуатации (in Russian)

749
Техническое обслуживание

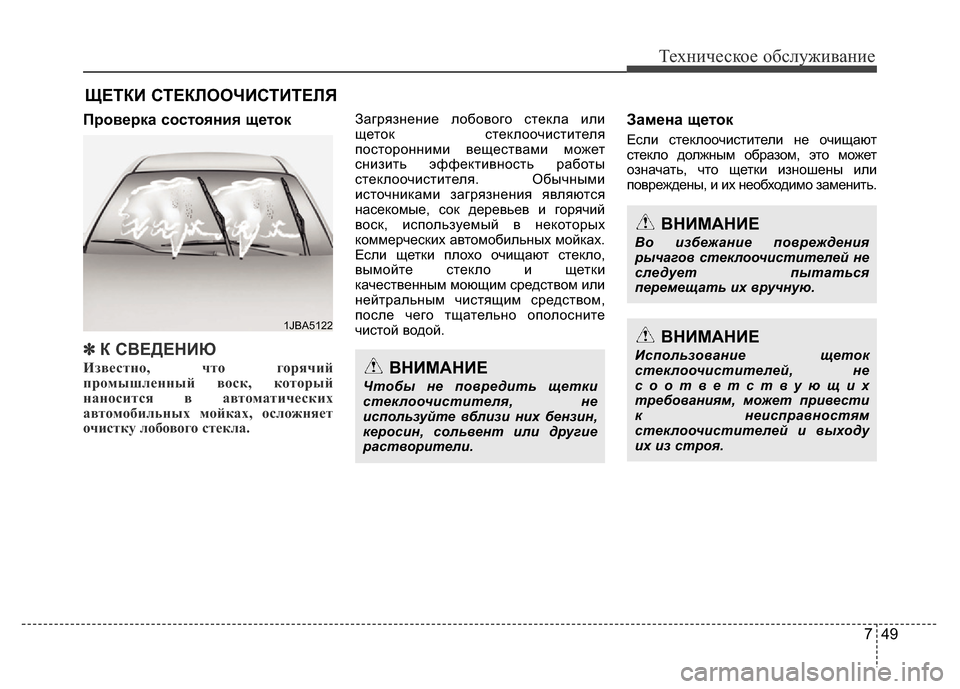

ЩЕТКИ СТЕКЛООЧИСТИТЕЛЯ
Проверка состояния щеток
✽■ ➟▼4❋427
Известно, что горячий
промышленный воск, который
наносится в автоматических
автомобильных мойках, осложняет
очистку лобового стекла.
Загрязнение лобового стекла или
щеток стеклоочистителя
посторонними веществами может
снизить эффективность работы
стеклоочистителя. Обычными
источниками загрязнения являются
насекомые, сок деревьев и горячий
воск, используемый в некоторых
коммерческих автомобильных мойках.
Если щетки плохо очищают стекло,
вымойте стекло и щетки
качественным моющим средством или
нейтральным чистящим средством,
после чего тщательно ополосните
чистой водой. Замена щеток
Если стеклоочистители не очищают
стекло должным образом, это может
означать, что щетки изношены или
повреждены, и их необходимо заменить.
ВНИМАНИЕ
Чтобы не повредить щетки
стеклоочистителя, не
используйте вблизи них бензин,
керосин, сольвент или другие
растворители.
ВНИМАНИЕ
Во избежание повреждения
рычагов стеклоочистителей не
следует пытаться
перемещать их вручную.
ВНИМАНИЕ
Использование щеток
стеклоочистителей, не
соответствующих
требованиям, может привести
к неисправностям
стеклоочистителей и выходу
их из строя.
1JBA5122

Техническое обслуживание
50 7

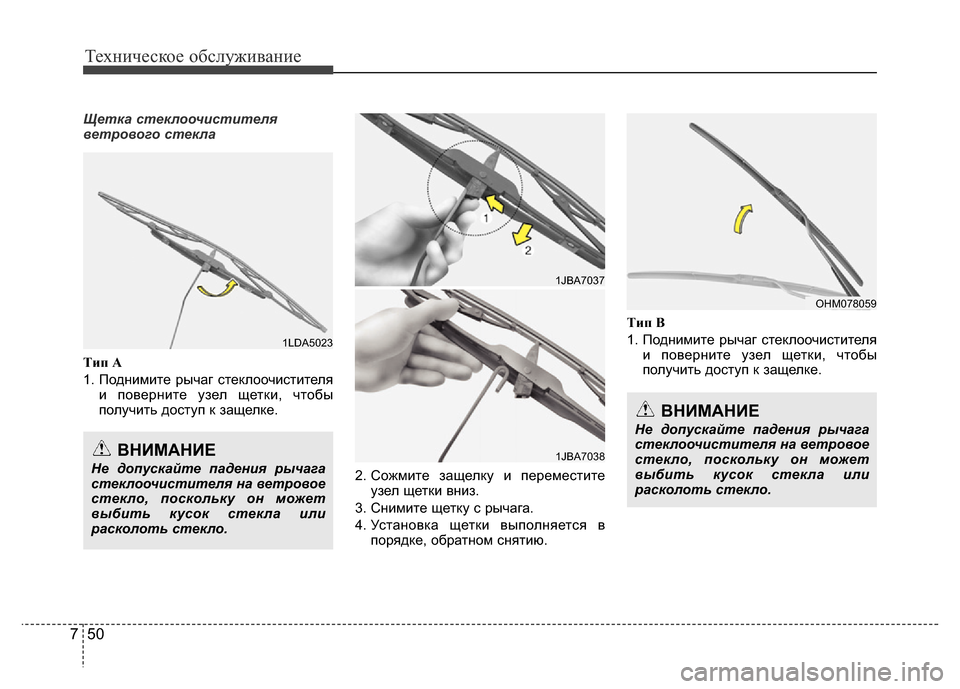

Щетка стеклоочистителя
ветрового стекла
Tип А
1. Поднимите рычаг стеклоочистителя
и поверните узел щетки, чтобы
получить доступ к защелке.
2. Сожмите защелку и переместите
узел щетки вниз.
3. Снимите щетку с рычага.
4. Установка щетки выполняется в
порядке, обратном снятию.Tип B
1. Поднимите рычаг стеклоочистителя
и поверните узел щетки, чтобы
получить доступ к защелке.
ВНИМАНИЕ
Не допускайте падения рычага
стеклоочистителя на ветровое
стекло, поскольку он может
выбить кусок стекла или
расколоть стекло.
1LDA5023
1JBA7037
1JBA7038
OHM078059
ВНИМАНИЕ
Не допускайте падения рычага
стеклоочистителя на ветровое
стекло, поскольку он может
выбить кусок стекла или
расколоть стекло.

751
Техническое обслуживание

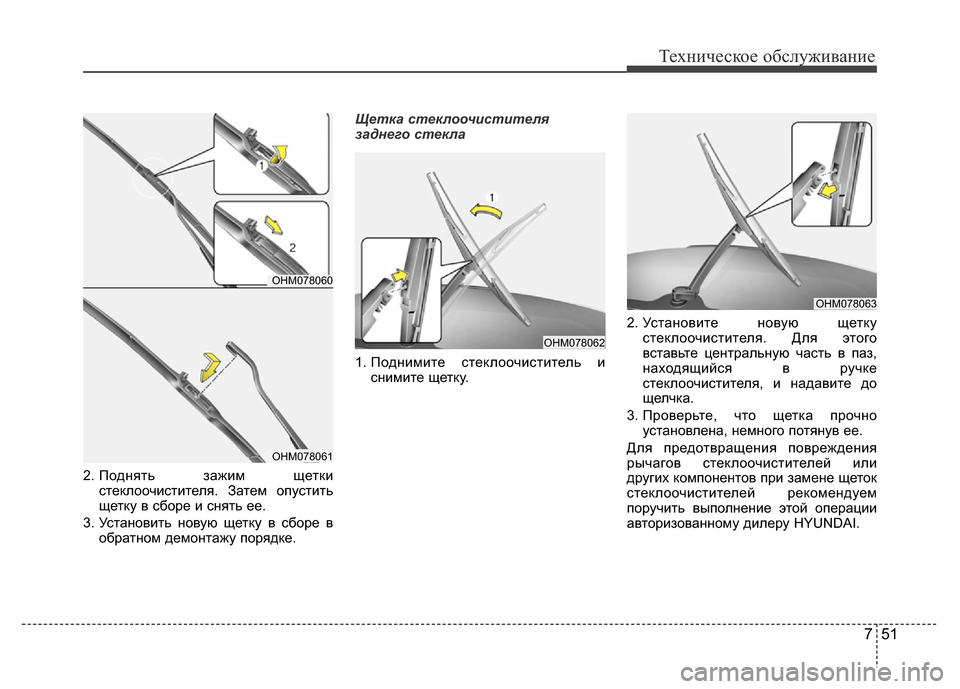

2. Поднять зажим щетки
стеклоочистителя. Затем опустить
щетку в сборе и снять ее.
3. Установить новую щетку в сборе в
обратном демонтажу порядке.Щетка стеклоочистителя
заднего стекла
1. Поднимите стеклоочиститель и
снимите щетку.2. Установите новую щетку
стеклоочистителя. Для этого
вставьте центральную часть в паз,
находящийся в ручке
стеклоочистителя, и надавите до
щелчка.
3. Проверьте, что щетка прочно
установлена, немного потянув ее.
Для предотвращения повреждения
рычагов стеклоочистителей или
других компонентов при замене щеток
стеклоочистителей рекомендуем
поручить выполнение этой операции
авторизованному дилеру HYUNDAI.
OHM078063
OHM078062
OHM078060
OHM078061

Техническое обслуживание
52 7

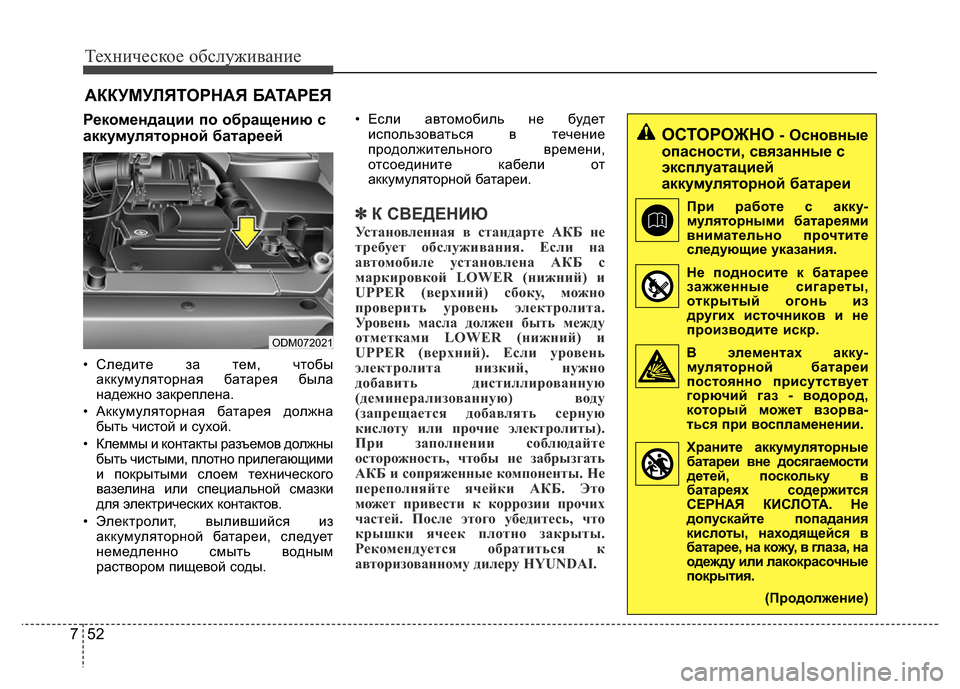

АККУМУЛЯТОРНАЯ БАТАРЕЯ
Рекомендации по обращению с
аккумуляторной батареей
• Следите за тем, чтобы
аккумуляторная батарея была
надежно закреплена.
• Аккумуляторная батарея должна
быть чистой и сухой.
• Клеммы и контакты разъемов должны
быть чистыми, плотно прилегающими
и покрытыми слоем технического
вазелина или специальной смазки
для электрических контактов.
• Электролит, вылившийся из
аккумуляторной батареи, следует
немедленно смыть водным
раствором пищевой соды.• Если автомобиль не будет
использоваться в течение
продолжительного времени,
отсоедините кабели от
аккумуляторной батареи.
✽К СВЕДЕНИЮ
Установленная в стандарте АКБ не
требует обслуживания. Если на
автомобиле установлена АКБ с
маркировкой LOWER (нижний) и
UPPER (верхний) сбоку, можно
проверить уровень электролита.
Уровень масла должен быть между
отметками LOWER (нижний) и
UPPER (верхний). Если уровень
электролита низкий, нужно
добавить дистиллированную
(деминерализованную) воду
(запрещается добавлять серную
кислоту или прочие электролиты).
При заполнении соблюдайте
осторожность, чтобы не забрызгать
АКБ и сопряженные компоненты. Не
переполняйте ячейки АКБ. Это
может привести к коррозии прочих
частей. После этого убедитесь, что
крышки ячеек плотно закрыты.
Рекомендуется обратиться к
авторизованному дилеру HYUNDAI.
ОСТОРОЖНО - Основные
опасности, связанные с
эксплуатацией
аккумуляторной батареи
При работе с акку-муляторными батареями
вним
ательно прочтите
следующие указания.
Не подносите к батарее
зажженные сигареты,
открытый огонь из
других источников и не
производите искр.
В элементах акку
-муляторной батареи
по
стоянно присутствует
горючий газ - водород,
который может взорва
-ться при воспламенении.
Храните акку
муляторные
батареи вне досягаемости
детей, поскольку в
батареях содержится
СЕРНАЯ КИСЛОТА. Не
допускайте попадания
кислоты, находящейся в
батарее, на кожу, в глаза, на
одежду или лакокрасочные
покрытия.
(Продолжение)
ODM072021

753
Техническое обслуживание

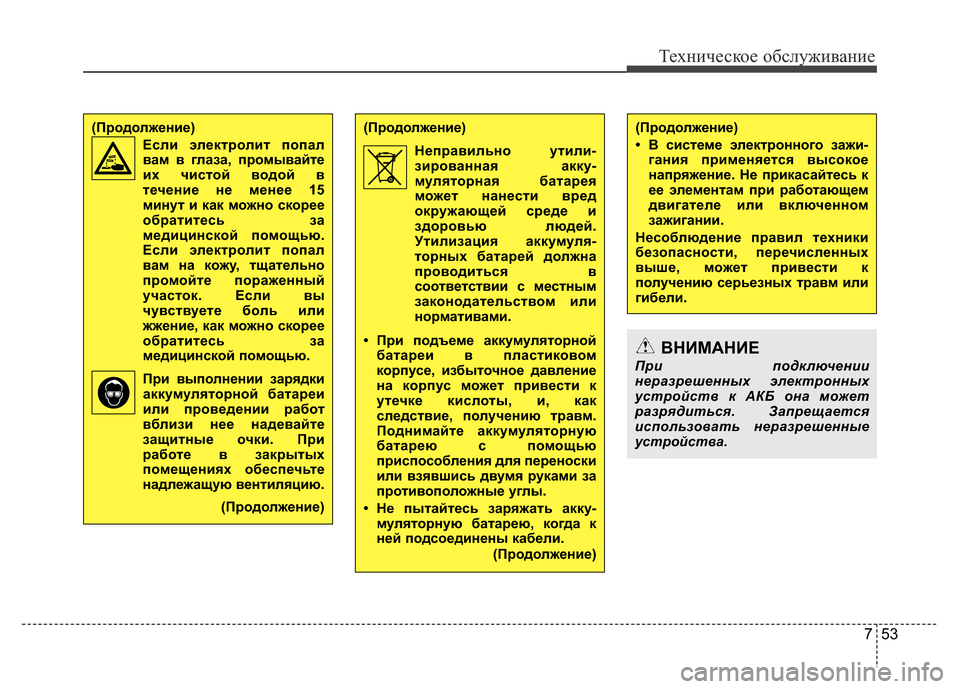

(Продолжение)
Неправильно утили
-зированная акку-муляторная батарея
может нанести вред
окружающей среде и
здоровью людей.
Утилизация аккумуля
-торных батарей должна
проводиться в
соответствии с местным
законодательством или
нормативами.
• При подъеме аккумуляторной
батареи в пластиковом
корпусе, избыточное давление
на корпус может привести к
утечке кислоты, и, как
следствие, получению травм.
Поднимайте аккумуляторную
батарею с помощью
приспособления для переноски
или взявшись двумя руками за
противоположные углы.
• Не пытайтесь заряжать акку
-муляторную батарею, когда к
ней подсоединены кабели.
(Продолжение)
(Продолжение)
• В системе электронного зажи
-гания применяется высокое
напр
яжение. Не прикасайтесь к
ее элементам при работающем
двигателе или включенном
зажигании.
Несоблюдение правил техники
безопасности, перечисленных
выше, может привести к
получению серьезных травм или
гибели.
ВНИМАНИЕ
При подключении
неразрешенных электронных
устройств к АКБ она может
разрядиться. Запрещается
использовать неразрешенные
устройства.
(Продолжение)
Если электролит попал
вам в глаза, промывайте
их чистой водой в
течение не менее 15
минут и как можно скорее
обратитесь за
медицинской помощью.
Если электролит попал
вам на кожу, тщательно
промойте пораженный
участок. Если вы
чувствуете боль или
жжение, как можно скорее
обратитесь за
медицинской помощью.
При выполнении зарядки
аккумуляторной батареи
или проведении работ
вблизи нее надевайте
защитные очки. При
работе в закрытых
помещениях обеспечьте
надлежащую вентиляцию.
(Продолжение)

Техническое обслуживание
54 7

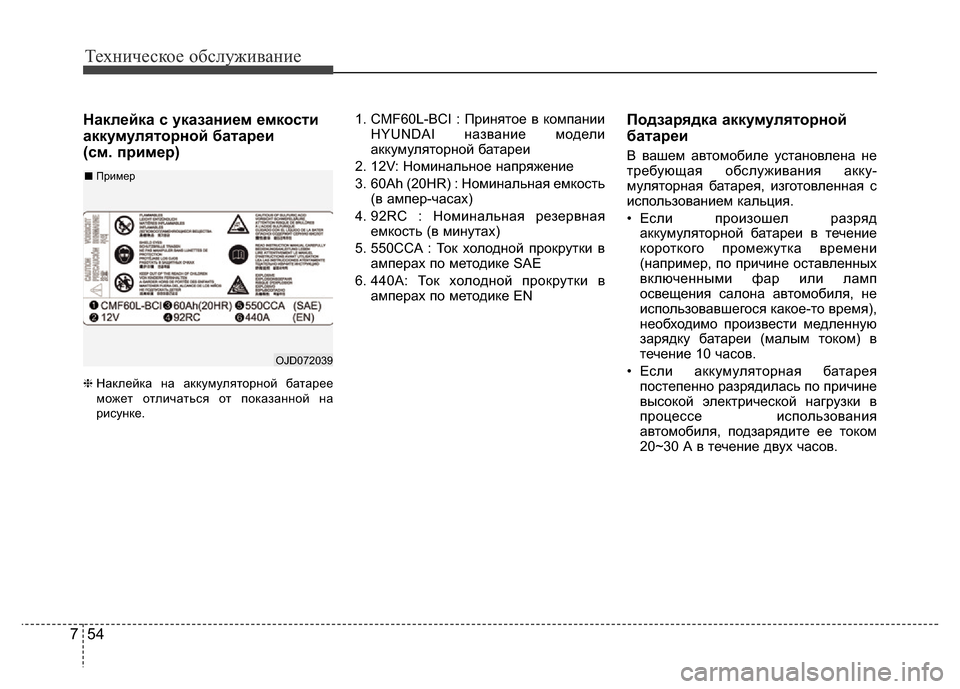

Наклейка с указанием емкости
аккумуляторной батареи
(см. пример)
❈Наклейка на аккумуляторной батарее
может отличаться от показанной на
рисунке.
1. CMF60L-BCI : Принятое в компании
HYUNDAI название модели
аккумуляторной батареи
2. 12V: Номинальное напряжение
3. 60Ah (20HR) : Номинальная емкость
(в ампер-часах)
4. 92RC : Номинальная резервная
емкость (в минутах)
5. 550CCA : Ток холодной прокрутки в
амперах по методике SAE
6. 440A: Ток холодной прокрутки в
амперах по методике ENПодзарядка аккумуляторной
батареи
В вашем автомобиле установлена не
требующая обслуживания акку-
муляторная батарея, изготовленная с
использованием кальция.
• Если произошел разряд
аккумуляторной батареи в течение
короткого промежутка времени
(например, по причине оставленных
включенными фар или ламп
освещения салона автомобиля, не
использовавшегося какое-то время),
необходимо произвести медленную
зарядку батареи (малым током) в
течение 10 часов.
• Если аккумуляторная батарея
постепенно разрядилась по причине
высокой электрической нагрузки в
процессе использования
автомобиля, подзарядите ее током
20~30 А в течение двух часов.
OJD072039 ■ Пример

755
Техническое обслуживание

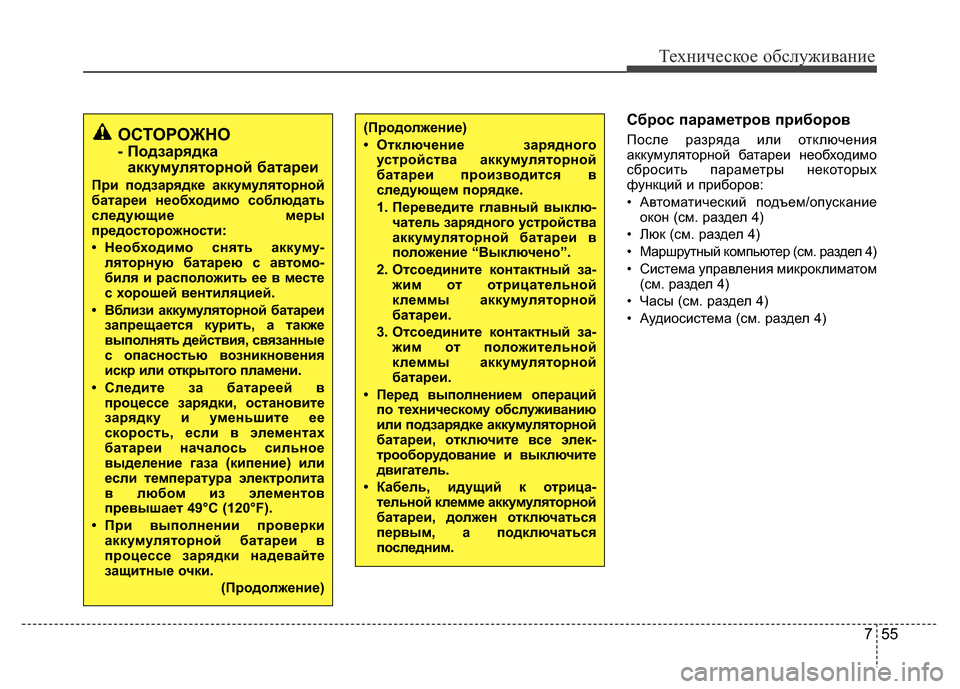

Сброс параметров приборов
После разряда или отключения
аккумуляторной батареи необходимо
сбросить параметры некоторых
функций и приборов:
• Автоматический подъем/опускание
окон (см. раздел 4)
• Люк (см. раздел 4)
• Маршрутный компьютер (см. раздел 4)
• Система управления микроклиматом
(см. раздел 4)
• Часы (см. раздел 4)
• Аудиосистема (см. раздел 4)(Продолжение)
• Отключение зарядного
устройства аккумуляторной
батареи производится в
следующем порядке.
1. Переведите главный выклю-
чатель зарядного устройства
аккумуляторной батареи в
положение “Выключено”.
2. Отсоедините контактный за-
жим от отрицательной
клеммы аккумуляторной
батареи.
3. Отсоедините контактный за-
жим от положительной
клеммы аккумуляторной
батареи.
• Перед выполнением операций
по техническому обслуживанию
или подзарядке аккумуляторной
батареи, отключите все элек-
трооборудование и выключите
двигатель.
• Кабель, идущий к отрица-
тельной клемме аккумуляторной
батареи, должен отключаться
первым, а подключаться
последним.ОСТОРОЖНО
- Подзарядка
аккумуляторной батареи
При подзарядке аккумуляторной
батареи необходимо соблюдать
следующие меры
предосторожности:
• Необходимо снять аккуму-
ляторную батарею с автомо-
биля и расположить ее в месте
с хорошей вентиляцией.
• Вблизи аккумуляторной батареи
запрещается курить, а также
выполнять действия, связанные
с опасностью возникновения
искр или открытого пламени.
• Следите за батареей в
процессе зарядки, остановите
зарядку и уменьшите ее
скорость, если в элементах
батареи началось сильное
выделение газа (кипение) или
если температура электролита
в любом из элементов
превышает 49°C (120°F).
• При выполнении проверки
аккумуляторной батареи в
процессе зарядки надевайте
защитные очки.
(Продолжение)

Техническое обслуживание
56 7

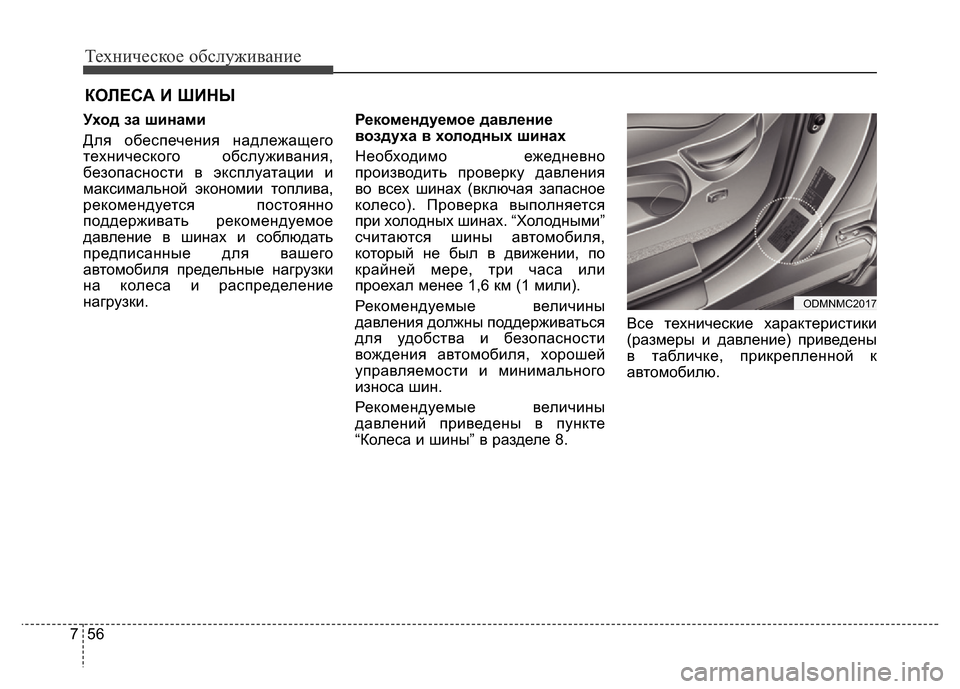

КОЛЕСА И ШИНЫ
Уход за шинами
Для обеспечения надлежащего
технического обслуживания,
безопасности в эксплуатации и
максимальной экономии топлива,
рекомендуется постоянно
поддерживать рекомендуемое
давление в шинах и соблюдать
предписанные для вашего
автомобиля предельные нагрузки
на колеса и распределение
нагрузки.Рекомендуемое давление
воздуха в холодных шинах
Необходимо ежедневно
производить проверку давления
во всех шинах (включая запасное
колесо). Проверка выполняется
при холодных шинах. “Холодными”
считаются шины автомобиля,
который не был в движении, по
крайней мере, три часа или
проехал менее 1,6 км (1 мили).
Рекомендуемые величины
давления должны поддерживаться
для удобства и безопасности
вождения автомобиля, хорошей
управляемости и минимального
износа шин.
Рекомендуемые величины
давлений приведены в пункте
“Колеса и шины” в разделе 8.Все технические характеристики
(размеры и давление) приведены
в табличке, прикрепленной к
автомобилю.
ODMNMC2017
