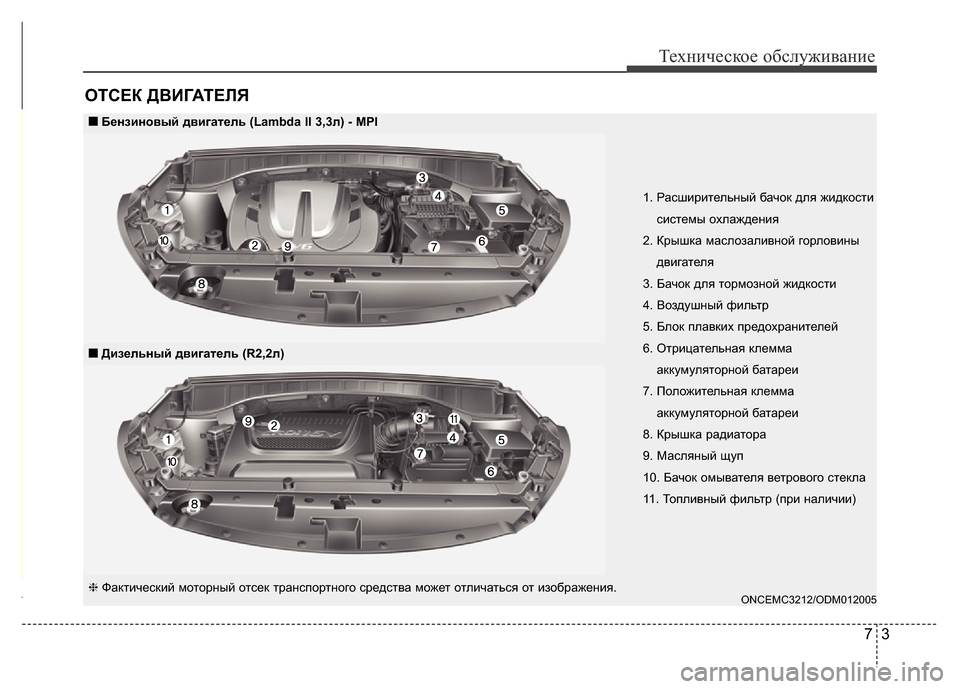

ОТСЕК ДВИГАТЕЛЯ
1. Расширительный бачок для жидкости
системы охлаждения
2. Крышка маслозаливной горловины
двигателя
3. Бачок для тормозной жидкости
4. Воздушный фильтр
5. Блок плавких предохранителей
6. Отрицательная клемма
аккумуляторной батареи
7. Положительная клемма
аккумуляторной батареи
8. Крышка радиатора
9. Масляный щуп
10. Бачок омывателя ветрового стекла
11. Топливный фильтр (при наличии)
ONCEMC3212/ODM012005
■Дизельный двигатель (R2,2л)
❈Фактический моторный отсек транспортного средства может отличаться от изображения.
■■Бензиновый двигатель (Lambda II 3,3л) - MPI

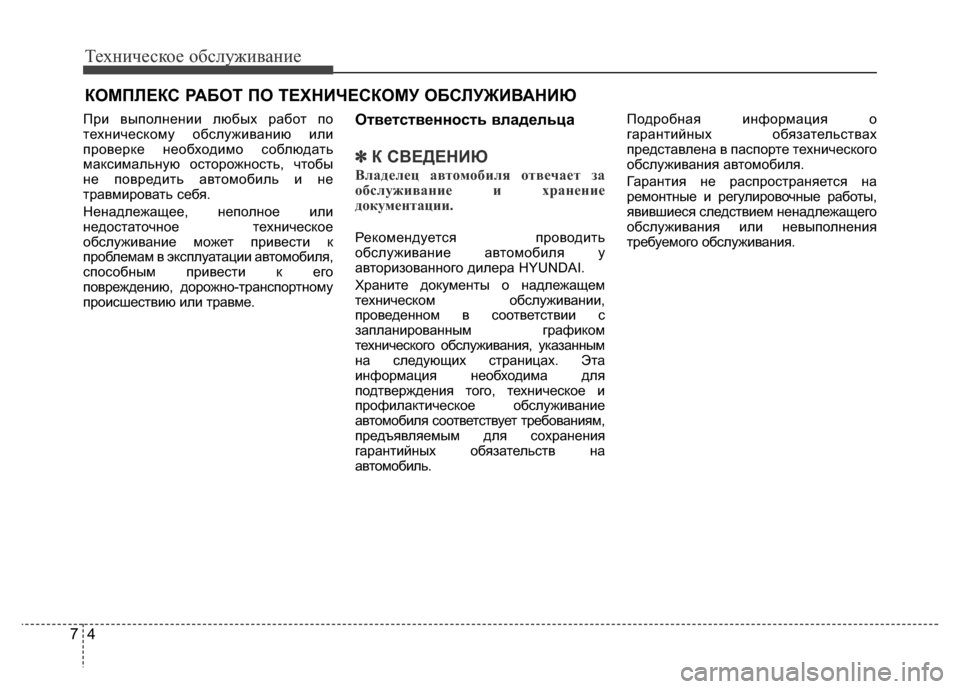

Техническое обслуживание
4 7
КОМПЛЕКС РАБОТ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
При выполнении любых работ по
техническому обслуживанию или
проверке необходимо соблюдать
максимальную осторожность, чтобы
не повредить автомобиль и не
травмировать себя.
Ненадлежащее, неполное или
недостаточное техническое
обслуживание может привести к
проблемам в эксплуатации автомобиля,
способным привести к его
повреждению, дорожно-транспортному
происшествию или травме.Ответственность владельца
✽■ ➟▼4❋427
Владелец автомобиля отвечает за
обслуживание и хранение
документации.
Рекомендуется проводить
обслуживание автомобиля у
авторизованного дилера HYUNDAI.
Храните документы о надлежащем
техническом обслуживании,
проведенном в соответствии с
запланированным графиком
технического обслуживания, указанным
на следующих страницах. Эта
информация необходима для
подтверждения того, техническое и
профилактическое обслуживание
автомобиля соответствует требованиям,
предъявляемым для сохранения
гарантийных обязательств на
автомобиль.Подробная информация о
гарантийных обязательствах
представлена в паспорте технического
обслуживания автомобиля.
Гарантия не распространяется на
ремонтные и регулировочные работы,
явившиеся следствием ненадлежащего
обслуживания или невыполнения
требуемого обслуживания.

75

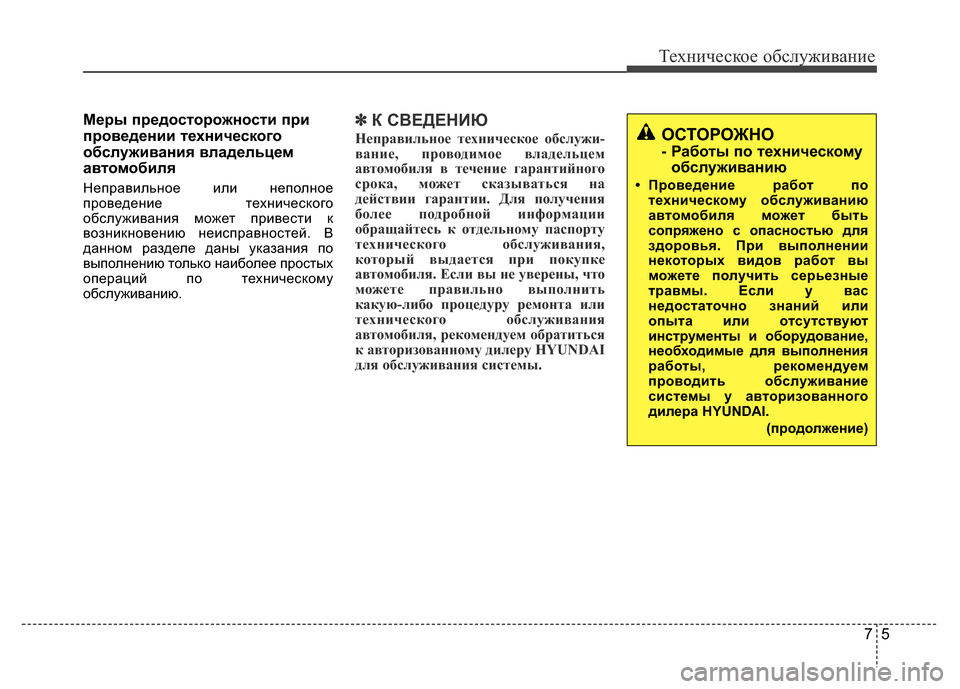

Техническое обслуживание
Меры предосторожности при
проведении технического
обслуживания владельцем
автомобиля
Неправильное или неполное
проведение технического
обслуживания может привести к
возникновению неисправностей. В
данном разделе даны указания по
выполнению только наиболее простых
операций по техническому
обслуживанию.
✽К СВЕДЕНИЮ
Неправильное техническое обслужи-
вание, проводимое владельцем
автомобиля в течение гарантийного
срока, может сказываться на
действии гарантии. Для получения
более подробной информации
обращайтесь к отдельному паспорту
технического обслуживания,
который выдается при покупке
автомобиля. Если вы не уверены, что
можете правильно выполнить
какую-либо процедуру ремонта или
технического обслуживания
автомобиля, рекомендуем обратиться
к авторизованному дилеру HYUNDAI
для обслуживания системы.ОСТОРОЖНО
- Работы по техническому
обслуживанию
• Проведение работ по
техническому обслуживанию
автомобиля может быть
сопряжено с опасностью для
здоровья. При выполнении
некоторых видов работ вы
можете получить серьезные
травмы. Если у вас
недостаточно знаний или
опыта или отсутствуют
инструменты и оборудование,
необходимые для выполнения
работы, рекомендуем
проводить обслуживание
системы у авторизованного
дилера HYUNDAI.
(продолжение)

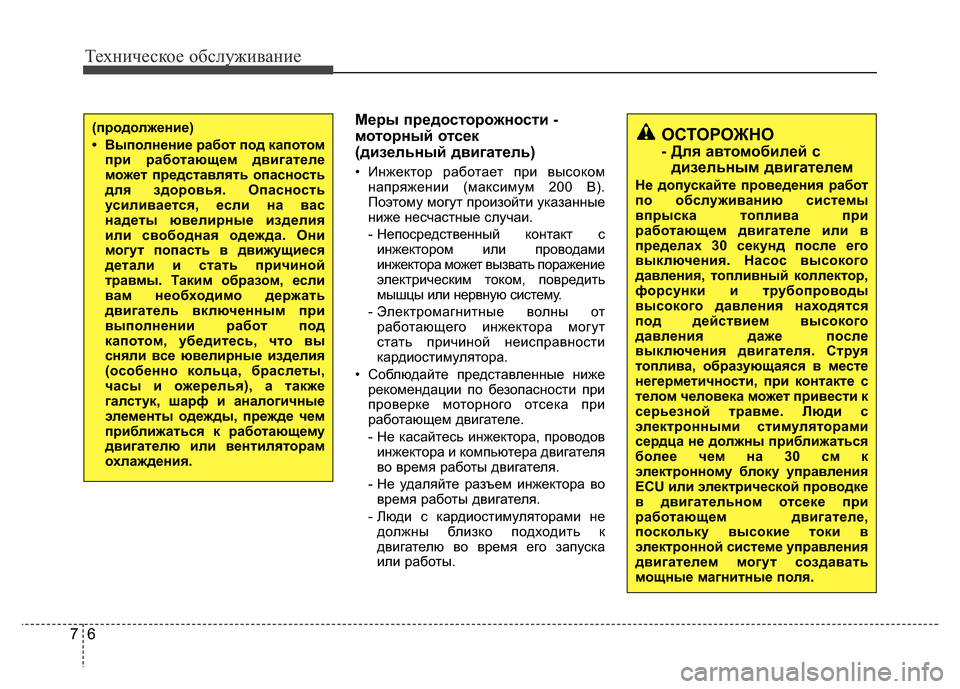

Техническое обслуживание
6 7
Меры предосторожности -
моторный отсек
(дизельный двигатель)
• Инжектор работает при высоком
напряжении (максимум 200 В).
Поэтому могут произойти указанные
ниже несчастные случаи.
- Непосредственный контакт с
инжектором или проводами
инжектора может вызвать поражение
электрическим током, повредить
мышцы или нервную систему.
- Электромагнитные волны от
работающего инжектора могут
стать причиной неисправности
кардиостимулятора.
• Соблюдайте представленные ниже
рекомендации по безопасности при
проверке моторного отсека при
работающем двигателе.
- Не касайтесь инжектора, проводов
инжектора и компьютера двигателя
во время работы двигателя.
- Не удаляйте разъем инжектора во
время работы двигателя.
- Люди с кардиостимуляторами не
должны близко подходить к
двигателю во время его запуска
или работы.
ОСТОРОЖНО
- Для автомобилей с
дизельным двигателем
Не допускайте проведения работ
по обслуживанию системы
впрыска топлива при
работающем двигателе или в
пределах 30 секунд после его
выключения. Насос высокого
давления, топливный коллектор,
форсунки и трубопроводы
высокого давления находятся
под действием высокого
давления даже после
выключения двигателя. Струя
топлива, образующаяся в месте
негерметичности, при контакте с
телом человека может привести к
серьезной травме. Люди с
электронными стимуляторами
сердца не должны приближаться
более чем на 30 см к
электронному блоку управления
ECU или электрической проводке
в двигательном отсеке при
работающем двигателе,
поскольку высокие токи в
электронной системе управления
двигателем могут создавать
мощные магнитные поля.
(продолжение)
• Выполнение работ под капотом
при работающем двигателе
может представлять опасность
для здоровья. Опасность
усиливается, если на вас
надеты ювелирные изделия
или свободная одежда. Они
могут попасть в движущиеся
детали и стать причиной
травмы. Таким образом, если
вам необходимо держать
двигатель включенным при
выполнении работ под
капотом, убедитесь, что вы
сняли все ювелирные изделия
(особенно кольца, браслеты,
часы и ожерелья), а также
галстук, шарф и аналогичные
элементы одежды, прежде чем
приближаться к работающему
двигателю или вентиляторам
охлаждения.

77
Техническое обслуживание
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ВЫПОЛНЯЕМОЕ ВЛАДЕЛЬЦЕМ АВТОМОБИЛЯ
Ниже представлены списки проверок
автомобиля и проверок, которые
должны быть проводиться с указанной
периодичностью, позволяющей
обеспечить безопасную и длительную
эксплуатацию автомобиля. При
возникновении вопросов рекомендуем
обратиться к авторизованному дилеру
HYUNDAI. Данные проверки
технического состояния, выполняемые
владельцем автомобиля, в основном,
не подпадают под действие
гарантийных обязательств. В связи с
этим, в некоторых случаях владелец
должен будет оплатить выполнение
работ, а также использованные детали
и смазочные материалы.График технического
обслуживания, проводимого
владельцем автомобиля
При заправке автомобиля
топливом:
• Проверьте уровень моторного
масла.
• Проверьте уровень охлаждающей
жидкости в бачке.
• Проверьте уровень жидкости в бачке
омывателя ветрового стекла.
• Убедитесь, что все шины накачаны
до нормального давления.В процессе эксплуатации
автомобиля:
• Отмечайте все изменения в звуке
выхлопа, а также появление запаха
выхлопных газов в салоне.
• Следите за вибрацией рулевого
колеса. Обращайте внимание на
возрастание усилия, требуемого для
поворота рулевого колеса, появление
люфта в рулевом колесе, изменение
его нейтрального положения.
• Обращайте внимание, не
происходит ли постоянного
небольшого “увода” автомобиля в
одну сторону при движении по
гладкой ровной дороге.
• Во время торможения
прислушивайтесь к работе систем
автомобиля, отмечайте появление
необычных звуков, смещение в одну
сторону, увеличение хода педали
тормоза или возрастание усилия
при ее нажатии.
• В случае ошибочного выбора
передачи или каких-либо изменений
в работе коробки передач проверьте
уровень трансмиссионной жидкости.
ОСТОРОЖНО
Соблюдайте осторожность,
проверяя уровень охлаждающей
жидкости при горячем двигателе.
Горячая охлаждающая жидкость
и пар, выходящие под давлением
из бачка, могут стать причиной
ожога или другой травмы.

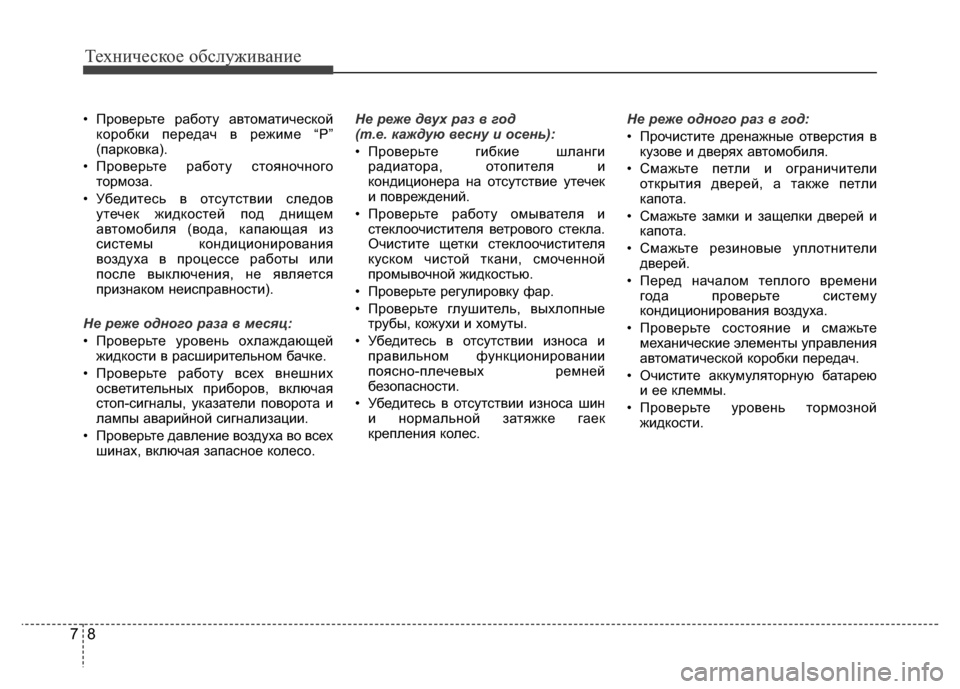

Техническое обслуживание
8 7
• Проверьте работу автоматической
коробки передач в режиме “P”
(парковка).
• Проверьте работу стояночного
тормоза.
• Убедитесь в отсутствии следов
утечек жидкостей под днищем
автомобиля (вода, капающая из
системы кондиционирования
воздуха в процессе работы или
после выключения, не является
признаком неисправности).
Не реже одного раза в месяц:
• Проверьте уровень охлаждающей
жидкости в расширительном бачке.
• Проверьте работу всех внешних
осветительных приборов, включая
стоп-сигналы, указатели поворота и
лампы аварийной сигнализации.
• Проверьте давление воздуха во всех
шинах, включая запасное колесо.Не реже двух раз в год
(т.е. каждую весну и осень):
• Проверьте гибкие шланги
радиатора, отопителя и
кондиционера на отсутствие утечек
и повреждений.
• Проверьте работу омывателя и
стеклоочистителя ветрового стекла.
Очистите щетки стеклоочистителя
куском чистой ткани, смоченной
промывочной жидкостью.
• Проверьте регулировку фар.
• Проверьте глушитель, выхлопные
трубы, кожухи и хомуты.
• Убедитесь в отсутствии износа и
правильном функционировании
поясно-плечевых ремней
безопасности.
• Убедитесь в отсутствии износа шин
и нормальной затяжке гаек
крепления колес. Не реже одного раз в год:
• Прочистите дренажные отверстия в
кузове и дверях автомобиля.
• Смажьте петли и ограничители
открытия дверей, а также петли
капота.
• Смажьте замки и защелки дверей и
капота.
• Смажьте резиновые уплотнители
дверей.
• Перед началом теплого времени
года проверьте систему
кондиционирования воздуха.
• Проверьте состояние и смажьте
механические элементы управления
автоматической коробки передач.
• Очистите аккумуляторную батарею
и ее клеммы.
• Проверьте уровень тормозной
жидкости.
