2016 Hyundai Grand Santa Fe Инструкция по эксплуатации (in Russian)

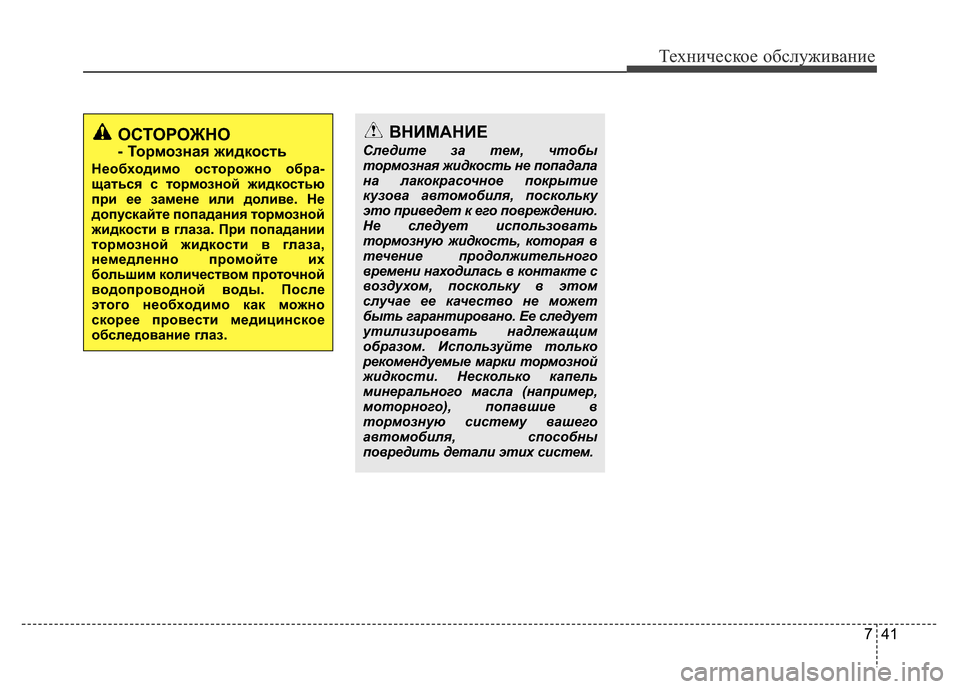

741
Техническое обслуживание
ВНИМАНИЕ
Следите за тем, чтобы
тормозная жидкость не попадала
на лакокрасочное покрытие
кузова автомобиля, поскольку
это приведет к его повреждению.
Не следует использовать
тормозную жидкость, которая в
течение продолжительного
времени находилась в контакте с
воздухом, поскольку в этом
случае ее качество не может
быть гарантировано. Ее следует
утилизировать надлежащим
образом. Используйте только
рекомендуемые марки тормозной
жидкости. Несколько капель
минерального масла (например,
моторного), попавшие в
тормозную систему вашего
автомобиля, способны
повредить детали этих систем.ОСТОРОЖНО
- Тормозная жидкость
Необходимо осторожно обра-
щаться с тормозной жидкостью
при ее замене или доливе. Не
допускайте попадания тормозной
жидкости в глаза. При попадании
тормозной жидкости в глаза,
немедленно промойте их
большим количеством проточной
водопроводной воды. После
этого необходимо как можно
скорее провести медицинское
обследование глаз.

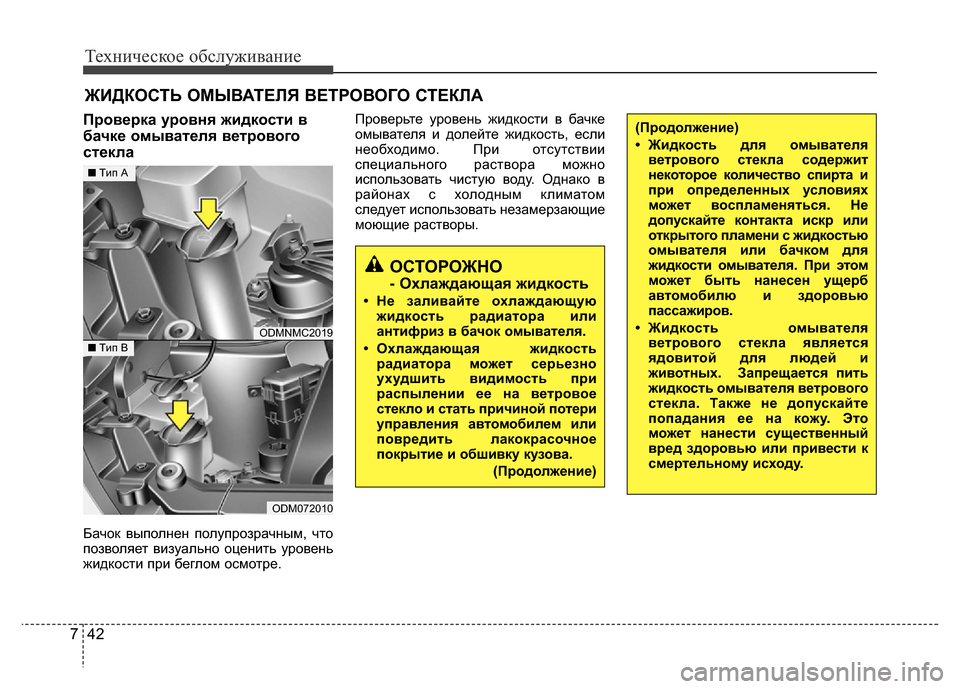

Техническое обслуживание
42 7
ЖИДКОСТЬ ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА
Проверка уровня жидкости в
бачке омывателя ветрового
стекла
Бачок выполнен полупрозрачным, что
позволяет визуально оценить уровень
жидкости при беглом осмотре.Проверьте уровень жидкости в бачке
омывателя и долейте жидкость, если
необходимо. При отсутствии
специального раствора можно
использовать чистую воду. Однако в
районах с холодным климатом
следует использовать незамерзающие
моющие растворы.
ОСТОРОЖНО
- Охлаждающая жидкость
• Не заливайте охлаждающую
жидкость радиатора или
антифриз в бачок омывателя.
• Охлаждающая жидкость
радиатора может серьезно
ухудшить видимость при
распылении ее на ветровое
стекло и стать причиной потери
управления автомобилем или
повредить лакокрасочное
покрытие и обшивку кузова.
(Продолжение)
(Продолжение)
• Жидкость для омывателя
ветрового стекла содержит
некоторое количество спирта и
при определенных условиях
может воспламеняться. Не
допускайте контакта искр или
открытого пламени с жидкостью
омывателя или бачком для
жидкости омывателя. При этом
может быть нанесен ущерб
автомобилю и здоровью
пассажиров.
• Жидкость омывателя
ветрового стекла является
ядовитой для людей и
животных. Запрещается пить
жидкость омывателя ветрового
стекла. Также не допускайте
попадания ее на кожу. Это
может нанести существенный
вред здоровью или привести к
смертельному исходу.
ODMNMC2019
ODM072010
■Tип А
■Tип В

743
Техническое обслуживание
СТОЯНОЧНЫЙ ТОРМОЗ
Проверка стояночного тормоза
Убедитесь, что ход педали стояночного
тормоза при нажатии на нее с усилием
30 кг (66 фунта, 294 Н) находится в
пределах указанных в технических
характеристиках автомобиля значений.
Кроме того, стояночный тормоз должен
независимо от других устройств
надежно удерживать автомобиль на
достаточно крутом склоне. Если ход
отличается от требуемого, рекомендуем
обратиться к авторизованному дилеру
HYUNDAI для проверки системы.
Ход педали: 8~9 щелчков
OCM050015

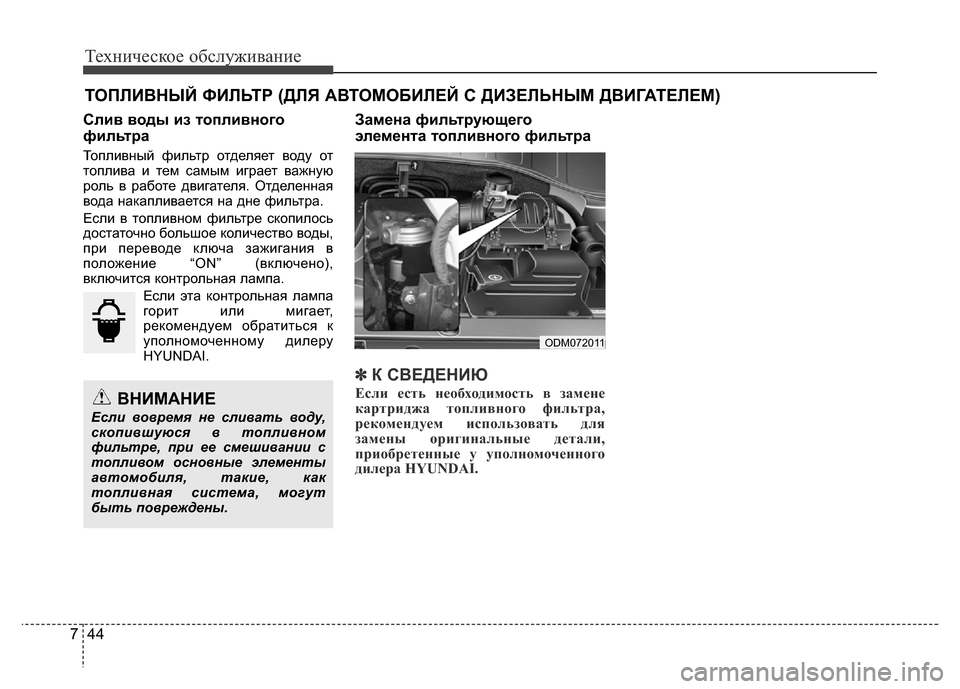

Техническое обслуживание
44 7
ТОПЛИВНЫЙ ФИЛЬТР (ДЛЯ АВТОМОБИЛЕЙ С ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ)
Слив воды из топливного
фильтра
Топливный фильтр отделяет воду от
топлива и тем самым играет важную
роль в работе двигателя. Отделенная
вода накапливается на дне фильтра.
Если в топливном фильтре скопилось
достаточно большое количество воды,
при переводе ключа зажигания в
положение “ON” (включено),
включится контрольная лампа.
Если эта контрольная лампа
горит или мигает,
рекомендуем обратиться к
уполномоченному дилеру
HYUNDAI.
Замена фильтрующего
элемента топливного фильтра
✽■ ➟▼4❋427
Если есть необходимость в замене
картриджа топливного фильтра,
рекомендуем использовать для
замены оригинальные детали,
приобретенные у уполномоченного
дилера HYUNDAI.ВНИМАНИЕ
Если вовремя не сливать воду,
скопившуюся в топливном
фильтре, при ее смешивании с
топливом основные элементы
автомобиля, такие, как
топливная система, могут
быть повреждены.
ODM072011

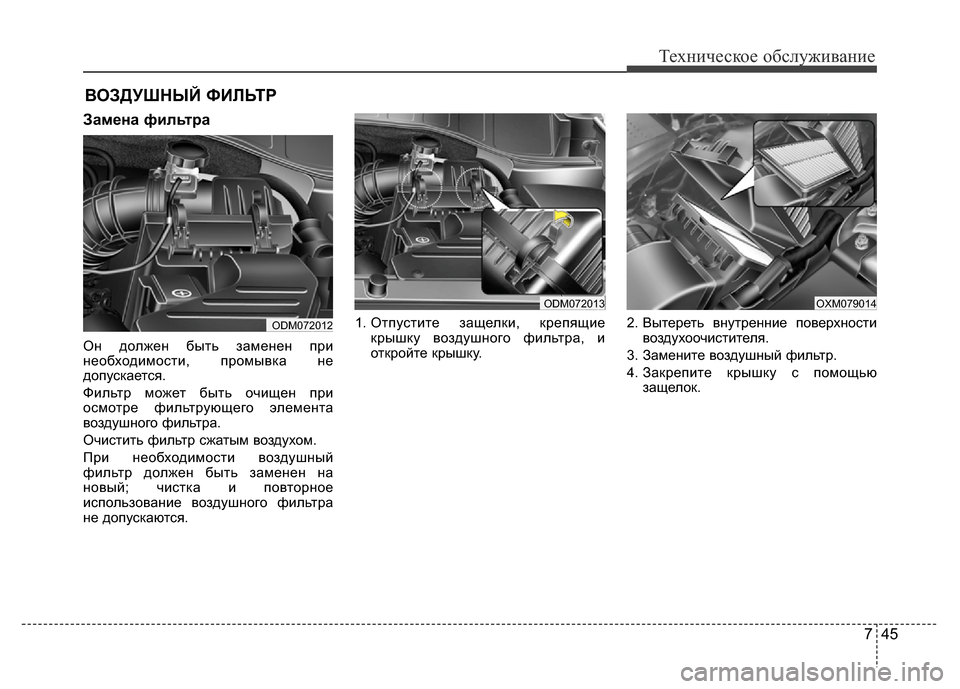

745
Техническое обслуживание
ВОЗДУШНЫЙ ФИЛЬТР
Замена фильтра
Он должен быть заменен при
необходимости, промывка не
допускается.
Фильтр может быть очищен при
осмотре фильтрующего элемента
воздушного фильтра.
Очистить фильтр сжатым воздухом.
При необходимости воздушный
фильтр должен быть заменен на
новый; чистка и повторное
использование воздушного фильтра
не допускаются.1. Отпустите защелки, крепящие
крышку воздушного фильтра, и
откройте крышку.2. Вытереть внутренние поверхности
воздухоочистителя.
3. Замените воздушный фильтр.
4. Закрепите крышку с помощью
защелок.
ODM072012
ODM072013OXM079014

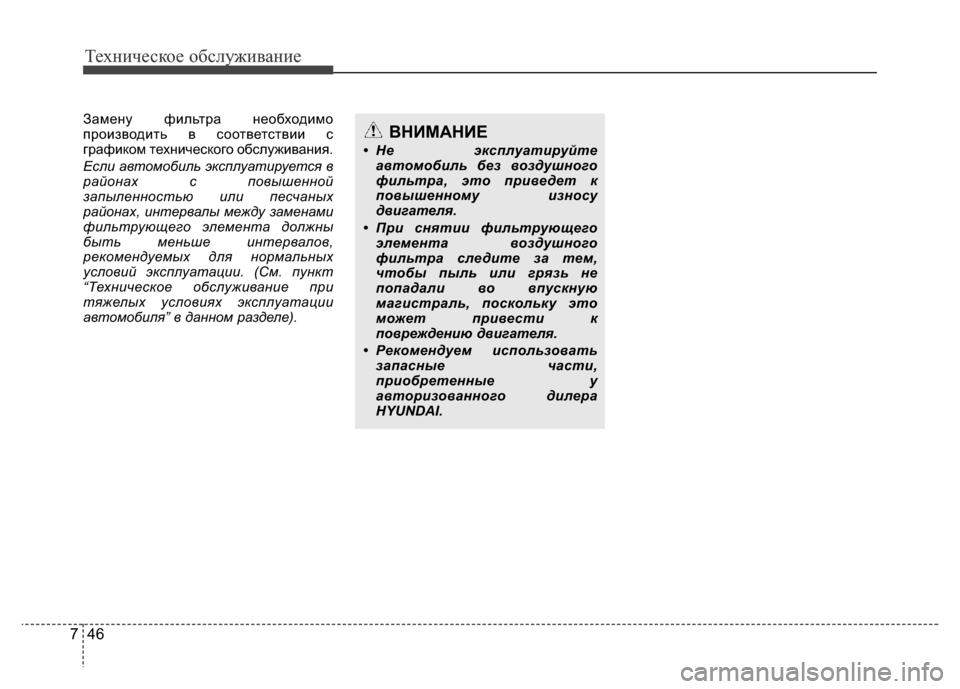

Техническое обслуживание
46 7
Замену фильтра необходимо
производить в соответствии с
графиком технического обслуживания.
Если автомобиль эксплуатируется в
районах с повышенной
запыленностью или песчаных
районах, интервалы между заменами
фильтрующего элемента должны
быть меньше интервалов,
рекомендуемых для нормальных
условий эксплуатации. (См. пункт
“Техническое обслуживание при
тяжелых условиях эксплуатации
автомобиля” в данном разделе).ВНИМАНИЕ
• Не эксплуатируйте
автомобиль без воздушного
фильтра, это приведет к
повышенному износу
двигателя.
• При снятии фильтрующего
элемента воздушного
фильтра следите за тем,
чтобы пыль или грязь не
попадали во впускную
магистраль, поскольку это
может привести к
повреждению двигателя.
• Рекомендуем использовать
запасные части,
приобретенные у
авторизованного дилера
HYUNDAI.

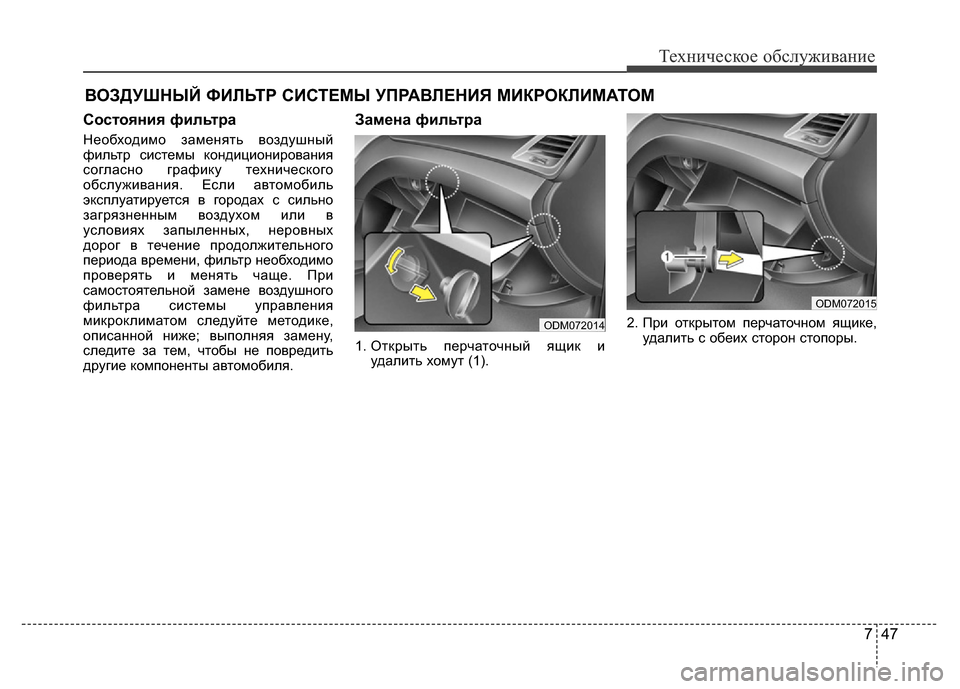

747
Техническое обслуживание
ВОЗДУШНЫЙ ФИЛЬТР СИСТЕМЫ УПРАВЛЕНИЯ МИКРОКЛИМАТОМ
Состояния фильтра
Необходимо заменять воздушный
фильтр системы кондиционирования
согласно графику технического
обслуживания. Если автомобиль
эксплуатируется в городах с сильно
загрязненным воздухом или в
условиях запыленных, неровных
дорог в течение продолжительного
периода времени, фильтр необходимо
проверять и менять чаще. При
самостоятельной замене воздушного
фильтра системы управления
микроклиматом следуйте методике,
описанной ниже; выполняя замену,
следите за тем, чтобы не повредить
другие компоненты автомобиля.
Замена фильтра
1. Открыть перчаточный ящик и
удалить хомут (1).2. При открытом перчаточном ящике,
удалить с обеих сторон стопоры.
ODM072015
ODM072014

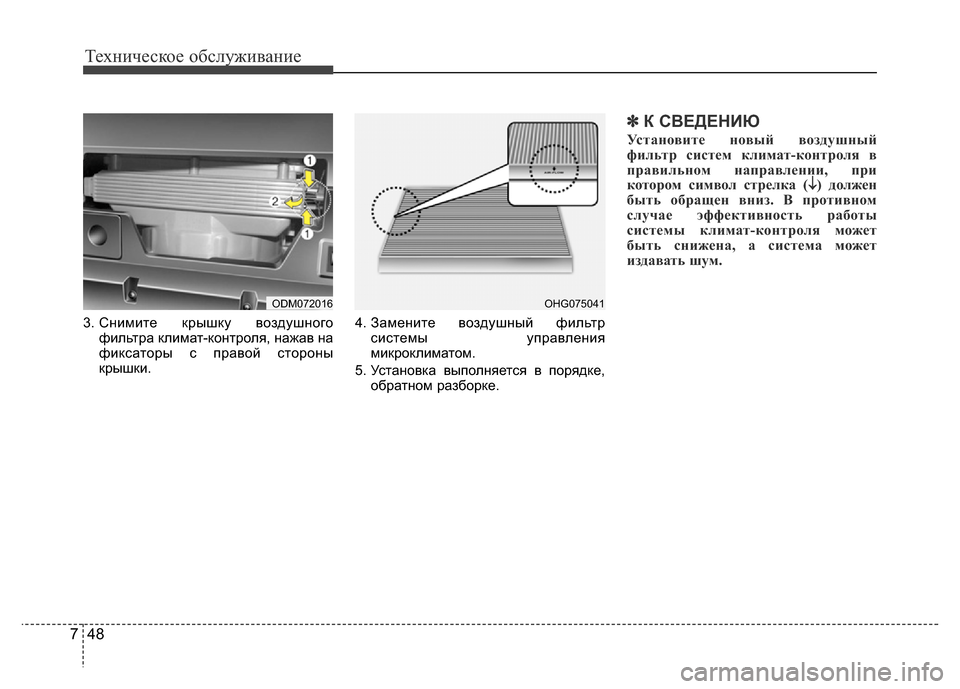

Техническое обслуживание
48 7
3. Снимите крышку воздушного
фильтра климат-контроля, нажав на
фиксаторы с правой стороны
крышки.4. Замените воздушный фильтр
системы управления
микроклиматом.
5. Установка выполняется в порядке,
обратном разборке.
✽К СВЕДЕНИЮ
Установите новый воздушный
фильтр систем климат-контроля в
правильном направлении, при
котором символ стрелка (
↓7
↓
!
↓ ↓
. & 
↓
/


↓ !


!
-↓

! ↓

↓,




 0.
OHG075041ODM072016
