2016 Hyundai Grand Santa Fe Инструкция по эксплуатации (in Russian)

Характеристики автомобиля
190 4

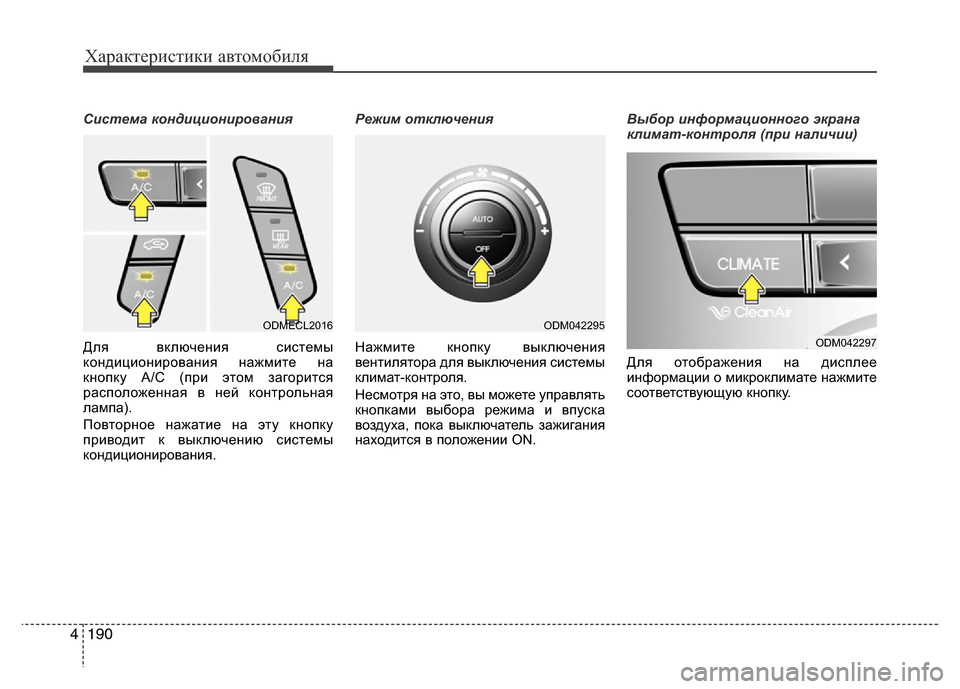

Система кондиционирования
Для включения системы
кондиционирования нажмите на
кнопку А/С (при этом загорится
расположенная в ней контрольная
лампа).
Повторное нажатие на эту кнопку
приводит к выключению системы
кондиционирования.Режим отключения
Нажмите кнопку выключения
вентилятора для выключения системы
климат-контроля.
Несмотря на это, вы можете управлять
кнопками выбора режима и впуска
воздуха, пока выключатель зажигания
находится в положении ON.Выбор информационного экрана
климат-контроля (при наличии)
Для отображения на дисплее
информации о микроклимате нажмите
соответствующую кнопку.
ODM042295
ODM042297
ODMECL2016

4 191
Характеристики автомобиля

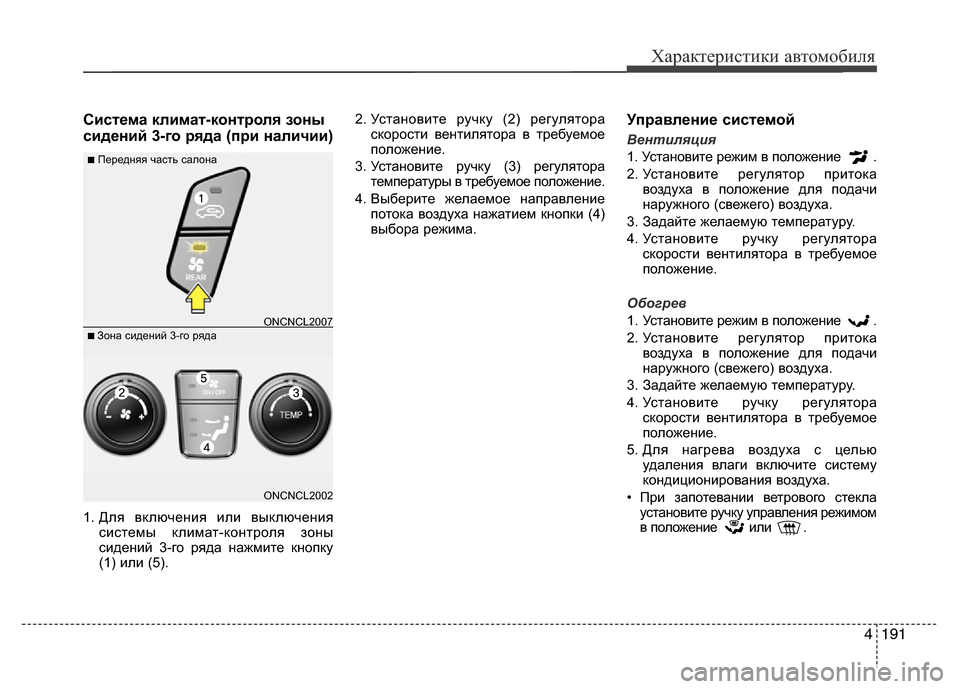

Система климат-контроля зоны
сидений 3-го ряда (при наличии)
1. Для включения или выключения
системы климат-контроля зоны
сидений 3-го ряда нажмите кнопку
(1) или (5).2. Установите ручку (2) регулятора
скорости вентилятора в требуемое
положение.
3. Установите ручку (3) регулятора
температуры в требуемое положение.
4. Выберите желаемое направление
потока воздуха нажатием кнопки (4)
выбора режима.
Управление системой
Вентиляция
1. Установите режим в положение .
2. Установите регулятор притока
воздуха в положение для подачи
наружного (свежего) воздуха.
3. Задайте желаемую температуру.
4. Установите ручку регулятора
скорости вентилятора в требуемое
положение.
Обогрев
1. Установите режим в положение .
2. Установите регулятор притока
воздуха в положение для подачи
наружного (свежего) воздуха.
3. Задайте желаемую температуру.
4. Установите ручку регулятора
скорости вентилятора в требуемое
положение.
5. Для нагрева воздуха с целью
удаления влаги включите систему
кондиционирования воздуха.
• При запотевании ветрового стекла
установите ручку управления режимом
в положение или .
ONCNCL2002
■Передняя часть салона
■ Зона сидений 3-го рядаONCNCL2007

Характеристики автомобиля
192 4

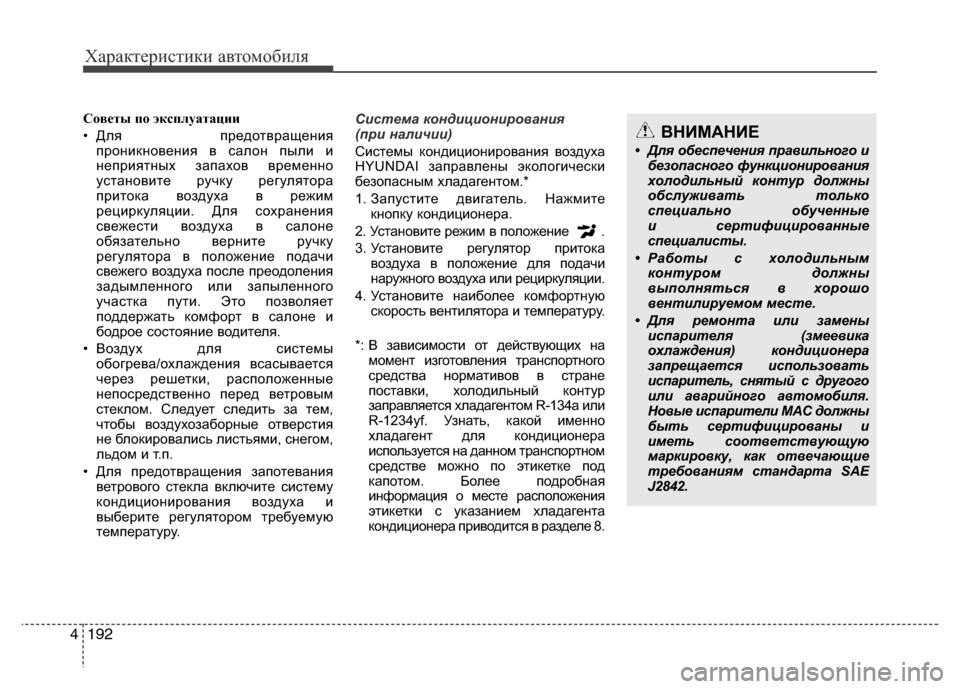

Советы по эксплуатации
• Для предотвращения
проникновения в салон пыли и
неприятных запахов временно
установите ручку регулятора
притока воздуха в режим
рециркуляции. Для сохранения
свежести воздуха в салоне
обязательно верните ручку
регулятора в положение подачи
свежего воздуха после преодоления
задымленного или запыленного
участка пути. Это позволяет
поддержать комфорт в салоне и
бодрое состояние водителя.
• Воздух для системы
обогрева/охлаждения всасывается
через решетки, расположенные
непосредственно перед ветровым
стеклом. Следует следить за тем,
чтобы воздухозаборные отверстия
не блокировались листьями, снегом,
льдом и т.п.
• Для предотвращения запотевания
ветрового стекла включите систему
кондиционирования воздуха и
выберите регулятором требуемую
температуру.Система кондиционирования
(при наличии)
Системы кондиционирования воздуха
HYUNDAI заправлены экологически
безопасным хладагентом.*
1. Запустите двигатель. Нажмите
кнопку кондиционера.
2. Установите режим в положение .
3. Установите регулятор притока
воздуха в положение для подачи
наружного воздуха или рециркуляции.
4. Установите наиболее комфортную
скорость вентилятора и температуру.
*: В зависимости от действующих на
момент изготовления транспортного
средства нормативов в стране
поставки, холодильный контур
заправляется хладагентом R-134a или
R-1234yf. Узнать, какой именно
хладагент для кондиционера
используется на данном транспортном
средстве можно по этикетке под
капотом. Более подробная
информация о месте расположения
этикетки с указанием хладагента
кондиционера приводится в разделе 8.ВНИМАНИЕ
• Для обеспечения правильного и
безопасного функционирования
холодильный контур должны
обслуживать только
специально обученные
и сертифицированные
специалисты.
• Работы с холодильным
контуром должны
выполняться в хорошо
вентилируемом месте.
• Для ремонта или замены
испарителя (змеевика
охлаждения) кондиционера
запрещается использовать
испаритель, снятый с другого
или аварийного автомобиля.
Новые испарители MAC должны
быть сертифицированы и
иметь соответствующую
маркировку, как отвечающие
требованиям стандарта SAE
J2842.

4 193
Характеристики автомобиля
✽ К СВЕДЕНИЮ
• При включенной системе
кондиционирования воздуха
внимательно следите за
показаниями указателя
температуры моторного масла при
движении на подъемах, в плотном
потоке и при высокой температуре
наружного воздуха. Работа системы
кондиционирования воздуха может
вызвать перегрев двигателя. При
перегреве двигателя оставьте
включенным вентилятор, но
выключите систему
кондиционирования.
• При открытии окон во влажную
погоду включенная система
кондиционирования может
вызывать образование капель воды
внутри салона. Так как капли воды
в большом количестве могут
повредить электрическое
оборудование, систему
кондиционирования можно
включать только при закрытых
окнах.
Советы по эксплуатации системы
кондиционирования
• Если автомобиль был припаркован
в солнечном месте в жаркую погоду,
откройте на короткое время окна
для того чтобы из салона
улетучился горячий воздух.
• Для устранения запотевания окон в
дождливую и влажную погоду
используйте систему
кондиционирования воздуха.
• При работе системы
кондиционирования воздуха иногда
может наблюдаться незначительное
изменение частоты вращения
двигателя, вызванное включением
компрессора этой системы. Это
нормально для работы системы.
• Для поддержания максимальной
производительности системы
кондиционирования включайте ее
хотя бы раз в месяц.• При использовании системы
кондиционирования на земле под
автомобилем (под сиденьем
пассажира) можно обнаружить капли
(или даже лужу) чистой воды. Это
нормально для работы системы.
• Работа системы кондиционирования
при включенной рециркуляции
обеспечивает максимальное
охлаждение, однако постоянная
работа в таком режиме может
привести к утрате свежести воздуха
внутри салона.
• В режиме охлаждения иногда можно
заметить туманные потоки воздуха
из-за быстрого охлаждения и
влажности приточного воздуха. Это
нормально для работы системы.

Характеристики автомобиля
194 4

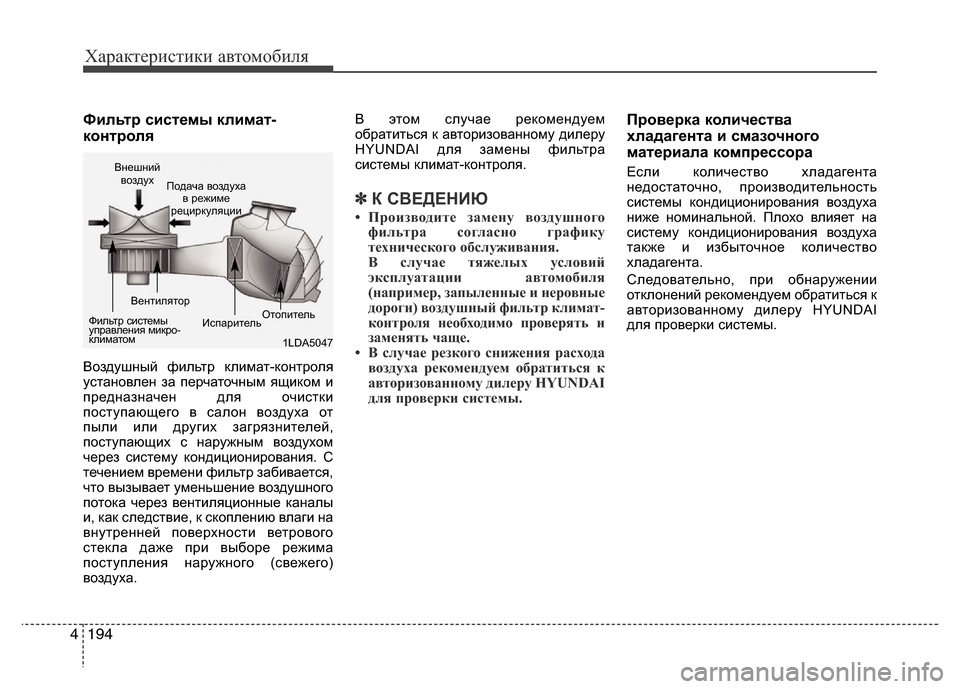

Фильтр системы климат-
контроля
Воздушный фильтр климат-контроля
установлен за перчаточным ящиком и
предназначен для очистки
поступающего в салон воздуха от
пыли или других загрязнителей,
поступающих с наружным воздухом
через систему кондиционирования. С
течением времени фильтр забивается,
что вызывает уменьшение воздушного
потока через вентиляционные каналы
и, как следствие, к скоплению влаги на
внутренней поверхности ветрового
стекла даже при выборе режима
поступления наружного (свежего)
воздуха.В этом случае рекомендуем
обратиться к авторизованному дилеру
HYUNDAI для замены фильтра
системы климат-контроля.
✽ К СВЕДЕНИЮ
• Производите замену воздушного
фильтра согласно графику
технического обслуживания.
В случае тяжелых условий
эксплуатации автомобиля
(например, запыленные и неровные
дороги) воздушный фильтр климат-
контроля необходимо проверять и
заменять чаще.
• В случае резкого снижения расхода
воздуха рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для проверки системы.
Проверка количества
хладагента и смазочного
материала компрессора
Если количество хладагента
недостаточно, производительность
системы кондиционирования воздуха
ниже номинальной. Плохо влияет на
систему кондиционирования воздуха
также и избыточное количество
хладагента.
Следовательно, при обнаружении
отклонений рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для проверки системы.
1LDA5047 Внешний
воздух
Подача воздуха
в режиме
рециркуляции
Фильтр системы
управления микро-климатомВентилят
ор
ИспарительОтопитель

4 195
Характеристики автомобиля

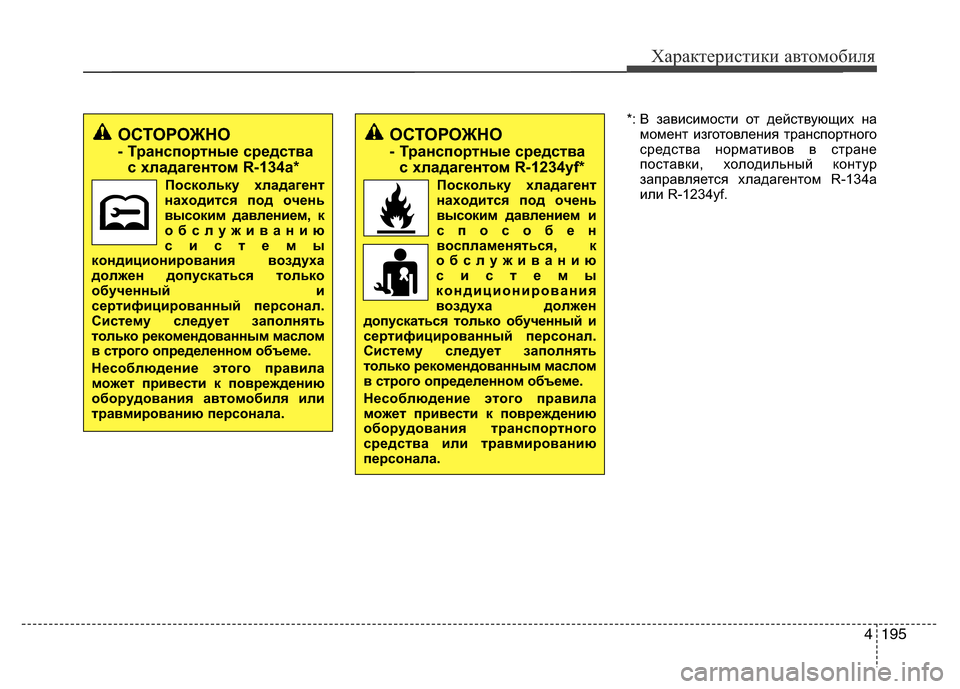

*: В зависимости от действующих на
момент изготовления транспортного
средства нормативов в стране
поставки, холодильный контур
заправляется хладагентом R-134a
или R-1234yf.
ОСТОРОЖНО
- Транспортные средства
с хладагентом R-134a*
Поскольку хладагент
находится под очень
высоким давлением, к
обслуживанию
системы
кондиционирования воздуха
должен допускаться только
обученный и
сертифицированный персонал.
Систему следует заполнять
только рекомендованным маслом
в строго определенном объеме.
Несоблюдение этого правила
может привести к повреждению
оборудования автомобиля или
травмированию персонала.
ОСТОРОЖНО
- Транспортные средства
с хладагентом R-1234yf*
Поскольку хладагент
находится под очень
высоким давлением и
способен
воспламеняться, к
обслуживанию
системы
кондиционирования
воздуха должен
допускаться только обученный и
сертифицированный персонал.
Систему следует заполнять
только рекомендованным маслом
в строго определенном объеме.
Несоблюдение этого правила
может привести к повреждению
оборудования транспортного
средства или травмированию
персонала.

Характеристики автомобиля
196 4

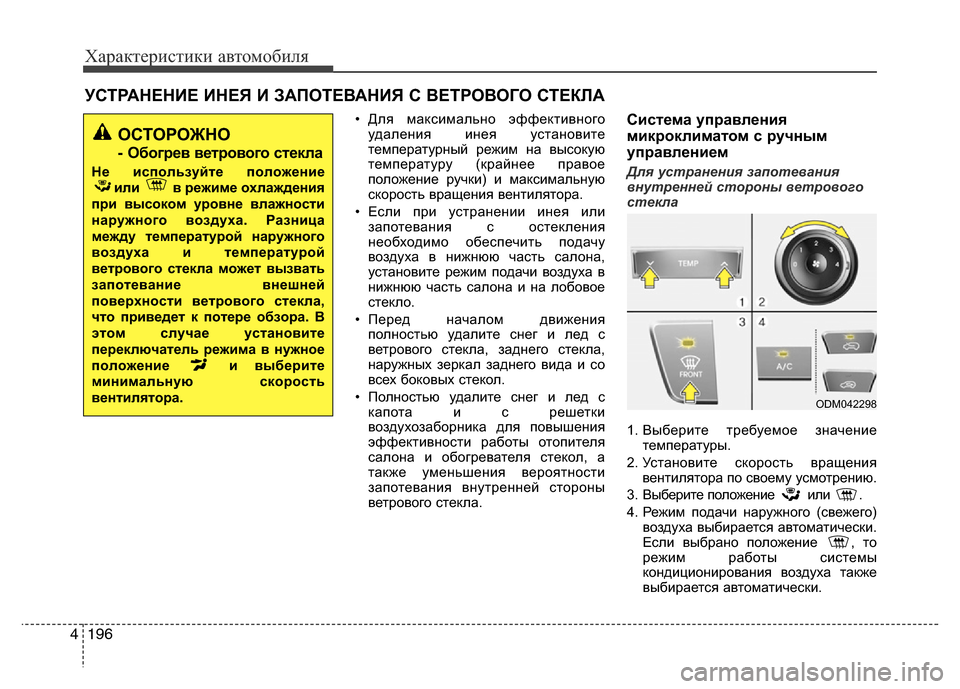

УСТРАНЕНИЕ ИНЕЯ И ЗАПОТЕВАНИЯ С ВЕТРОВОГО СТЕКЛА
• Для максимально эффективного
удаления инея установите
температурный режим на высокую
температуру (крайнее правое
положение ручки) и максимальную
скорость вращения вентилятора.
• Если при устранении инея или
запотевания с остекления
необходимо обеспечить подачу
воздуха в нижнюю часть салона,
установите режим подачи воздуха в
нижнюю часть салона и на лобовое
стекло.
• Перед началом движения
полностью удалите снег и лед с
ветрового стекла, заднего стекла,
наружных зеркал заднего вида и со
всех боковых стекол.
• Полностью удалите снег и лед с
капота и с решетки
воздухозаборника для повышения
эффективности работы отопителя
салона и обогревателя стекол, а
также уменьшения вероятности
запотевания внутренней стороны
ветрового стекла. Система управления
микроклиматом с ручным
управлением
Для устранения запотевания
внутренней стороны ветрового
стекла
1. Выберите требуемое значение
температуры.
2. Установите скорость вращения
вентилятора по своему усмотрению.
3. Выберите положение или .
4. Режим подачи наружного (свежего)
воздуха выбирается автоматически.
Если выбрано положение , то
режим работы системы
кондиционирования воздуха также
выбирается автоматически.
ОСТОРОЖНО
- Обогрев ветрового стекла
Не используйте положение
или в режиме охлаждения
при высоком уровне влажности
наружного воздуха. Разница
между температурой наружного
воздуха и температурой
ветрового стекла может вызвать
запотевание внешней
поверхности ветрового стекла,
что приведет к потере обзора. В
этом случае установите
переключатель режима в нужное
положение и выберите
минимальную скорость
вентилятора.
ODM042298

4 197
Характеристики автомобиля

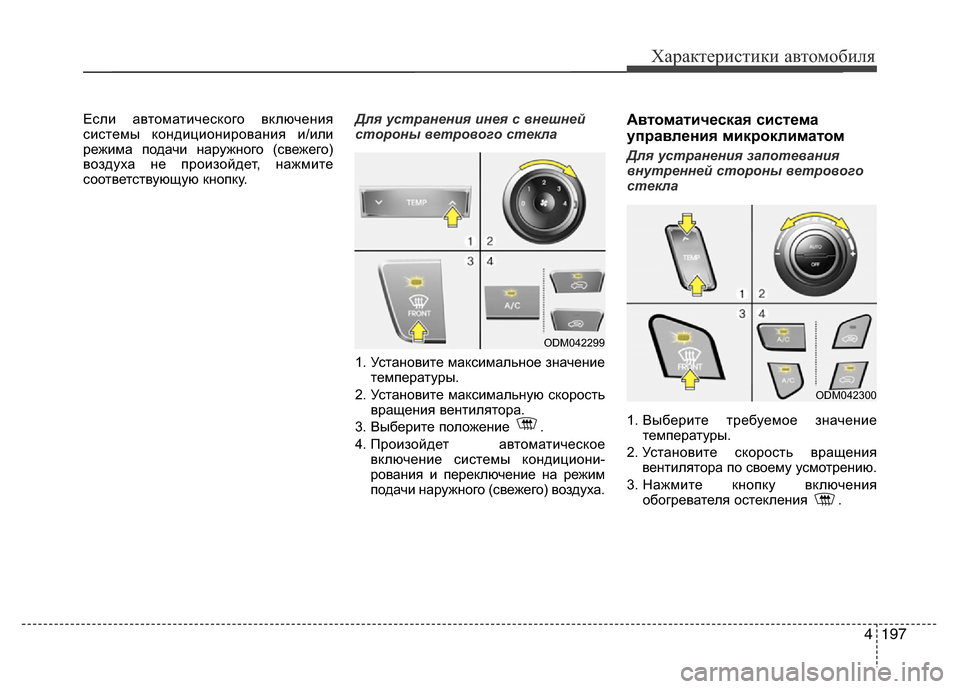

Если автоматического включения
системы кондиционирования и/или
режима подачи наружного (свежего)
воздуха не произойдет, нажмите
соответствующую кнопку.Для устранения инея с внешней
стороны ветрового стекла
1. Установите максимальное значение
температуры.
2. Установите максимальную скорость
вращения вентилятора.
3. Выберите положение .
4. Произойдет автоматическое
включение системы кондициони-
рования и переключение на режим
подачи наружного (свежего) воздуха. Автоматическая система
управления микроклиматом
Для устранения запотевания
внутренней стороны ветрового
стекла
1. Выберите требуемое значение
температуры.
2. Установите скорость вращения
вентилятора по своему усмотрению.
3. Нажмите кнопку включения
обогревателя остекления .
ODM042299
ODM042300
