2016 Hyundai Grand Santa Fe Инструкция по эксплуатации (in Russian)

797
Техническое обслуживание

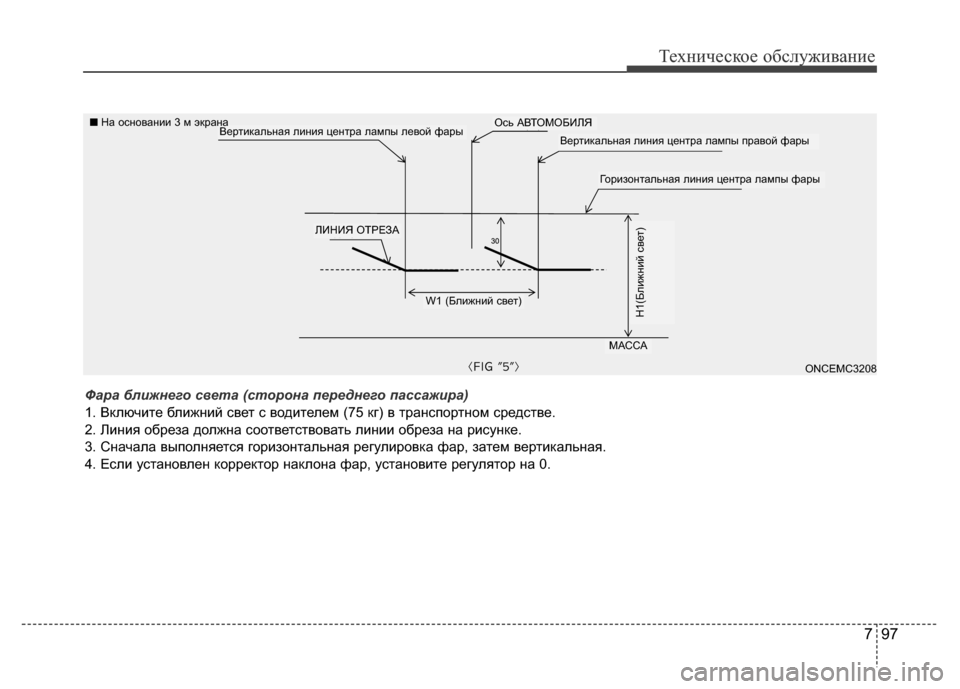

Фара ближнего света (сторона переднего пассажира)
1. Включите ближний свет с водителем (75 кг) в транспортном средстве.
2. Линия обреза должна соответствовать линии обреза на рисунке.
3. Сначала выполняется горизонтальная регулировка фар, затем вертикальная.
4. Если установлен корректор наклона фар, установите регулятор на 0.
ONCEMC3208
W1 (Ближний свет)
Ось АВТОМОБИЛЯ
Вертикальная линия центра лампы правой фары
Горизонтальная линия центра лампы фары
МАССА
ЛИНИЯ ОТРЕЗА
Вертикальная линия центра лампы левой фары
H1(Ближний свет)
■На основании 3 м экрана

Техническое обслуживание
98 7

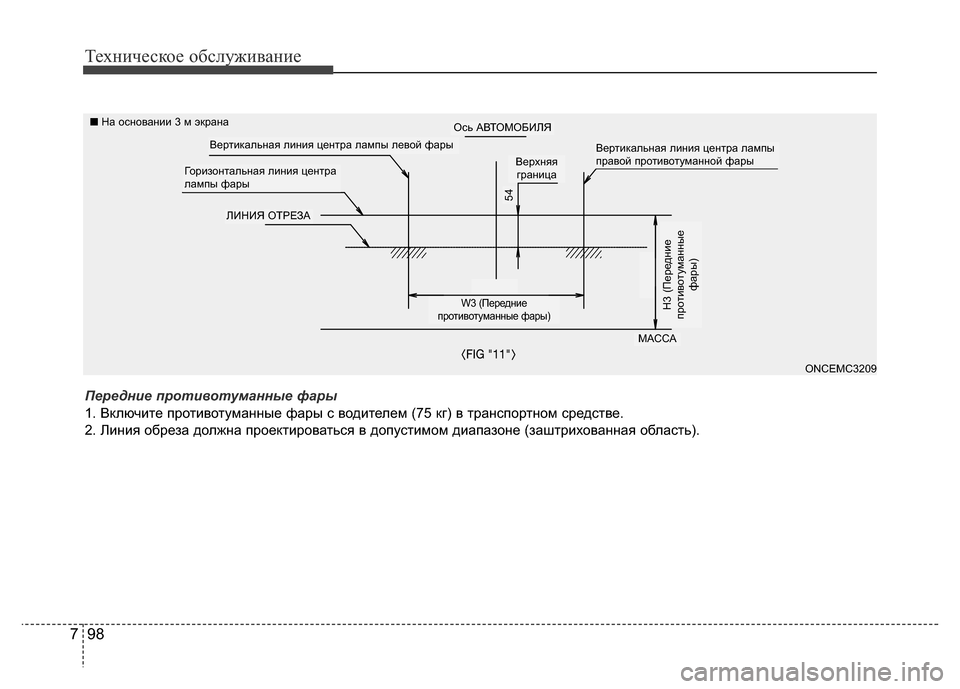

Передние противотуманные фары
1. Включите противотуманные фары с водителем (75 кг) в транспортном средстве.
2. Линия обреза должна проектироваться в допустимом диапазоне (заштрихованная область).
ONCEMC3209
W3 (Передние
противотуманные фары)
Ось АВТОМОБИЛЯ
Вертикальная линия центра лампы
правой противотуманной фарыВерхняя
граница
МАССА
ЛИНИЯ ОТРЕЗА
Вертикальная линия центра лампы левой фары
Горизонтальная линия центра
лампы фары
H3 (Передние
противотуманные
фары)
54
■На основании 3 м экрана

799
Техническое обслуживание

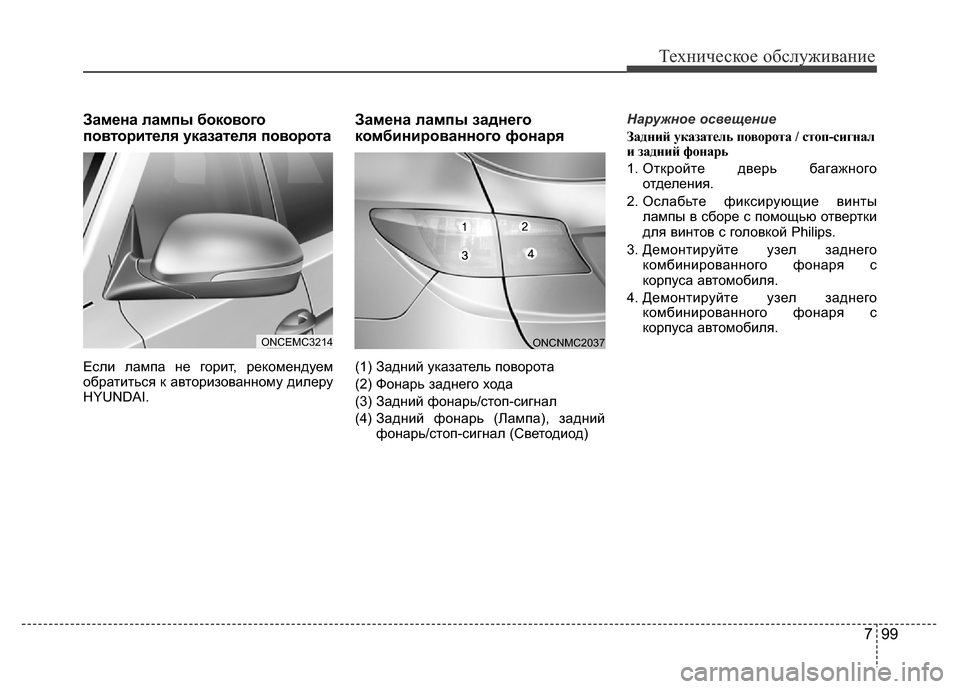

Замена лампы бокового
повторителя указателя поворота
Если лампа не горит, рекомендуем
обратиться к авторизованному дилеру
HYUNDAI.
Замена лампы заднего
комбинированного фонаря
(1) Задний указатель поворота
(2) Фонарь заднего хода
(3) Задний фонарь/стоп-сигнал
(4) Задний фонарь (Лампа), задний
фонарь/стоп-сигнал (Светодиод)Наружное освещение
Задний указатель поворота / стоп-сигнал
и задний фонарь
1. Откройте дверь багажного
отделения.
2. Ослабьте фиксирующие винты
лампы в сборе с помощью отвертки
для винтов с головкой Philips.
3. Демонтируйте узел заднего
комбинированного фонаря с
корпуса автомобиля.
4. Демонтируйте узел заднего
комбинированного фонаря с
корпуса автомобиля.
ONCEMC3214ONCNMC2037

Техническое обслуживание
100 7

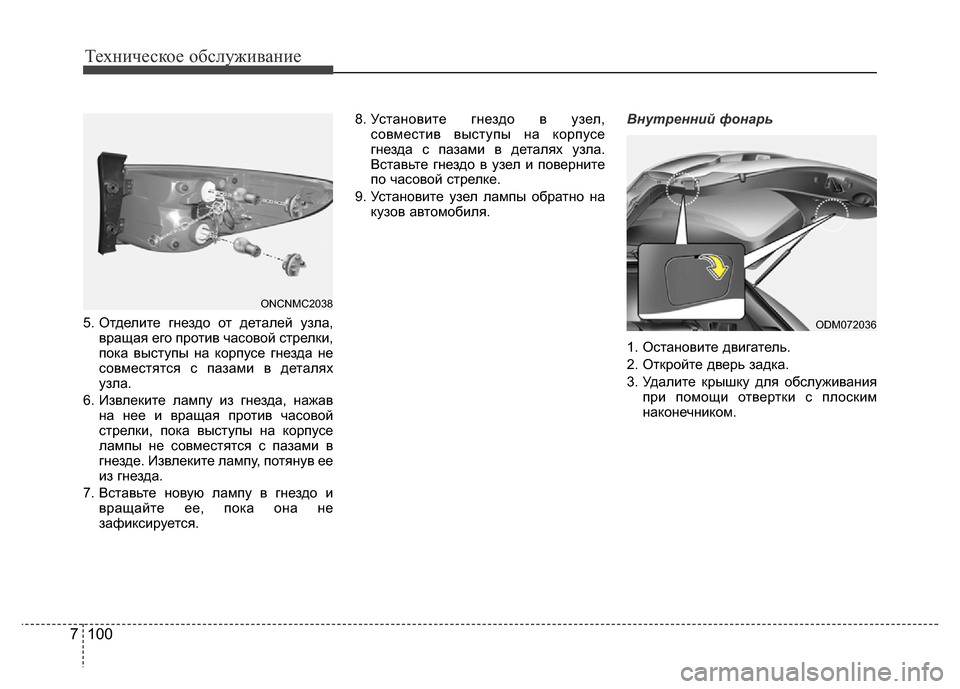

5. Отделите гнездо от деталей узла,
вращая его против часовой стрелки,
пока выступы на корпусе гнезда не
совместятся с пазами в деталях
узла.
6. Извлеките лампу из гнезда, нажав
на нее и вращая против часовой
стрелки, пока выступы на корпусе
лампы не совместятся с пазами в
гнезде. Извлеките лампу, потянув ее
из гнезда.
7. Вставьте новую лампу в гнездо и
вращайте ее, пока она не
зафиксируется.8. Установите гнездо в узел,
совместив выступы на корпусе
гнезда с пазами в деталях узла.
Вставьте гнездо в узел и поверните
по часовой стрелке.
9. Установите узел лампы обратно на
кузов автомобиля.Внутренний фонарь
1. Остановите двигатель.
2. Откройте дверь задка.
3. Удалите крышку для обслуживания
при помощи отвертки с плоским
наконечником.ODM072036
ONCNMC2038

7 101
Техническое обслуживание

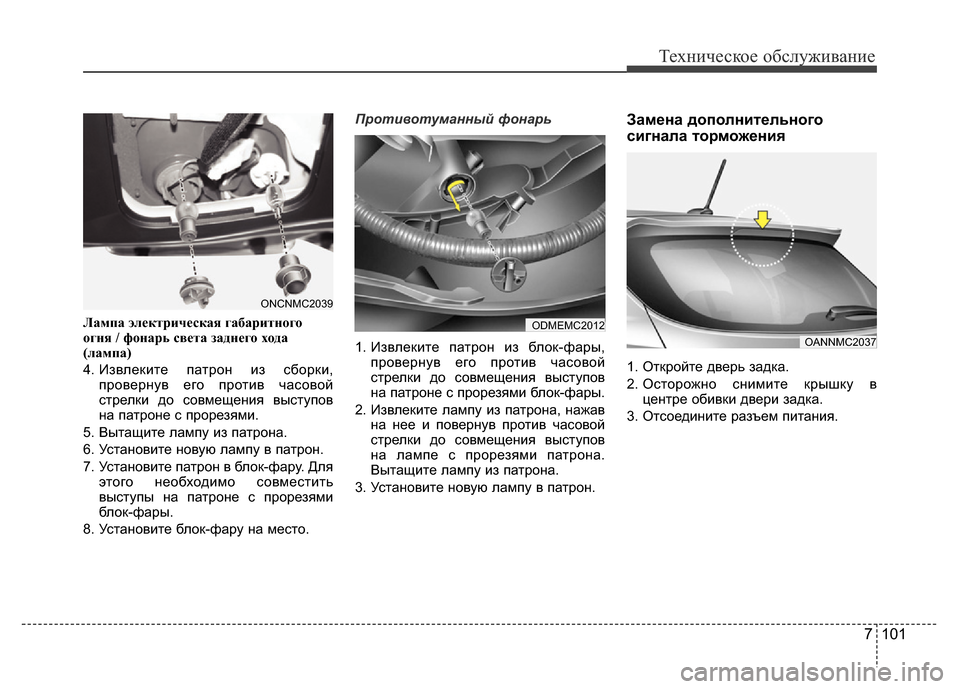

Лампа электрическая габаритного
огня / фонарь света заднего хода
(лампа)
4. Извлеките патрон из сборки,
провернув его против часовой
стрелки до совмещения выступов
на патроне с прорезями.
5. Вытащите лампу из патрона.
6. Установите новую лампу в патрон.
7. Установите патрон в блок-фару. Для
этого необходимо совместить
выступы на патроне с прорезями
блок-фары.
8. Установите блок-фару на место.Противотуманный фонарь
1. Извлеките патрон из блок-фары,
провернув его против часовой
стрелки до совмещения выступов
на патроне с прорезями блок-фары.
2. Извлеките лампу из патрона, нажав
на нее и повернув против часовой
стрелки до совмещения выступов
на лампе с прорезями патрона.
Вытащите лампу из патрона.
3. Установите новую лампу в патрон.
Замена дополнительного
сигнала торможения
1. Откройте дверь задка.
2. Осторожно снимите крышку в
центре обивки двери задка.
3. Отсоедините разъем питания.
ONCNMC2039
ODMEMC2012
OANNMC2037

Техническое обслуживание
102 7

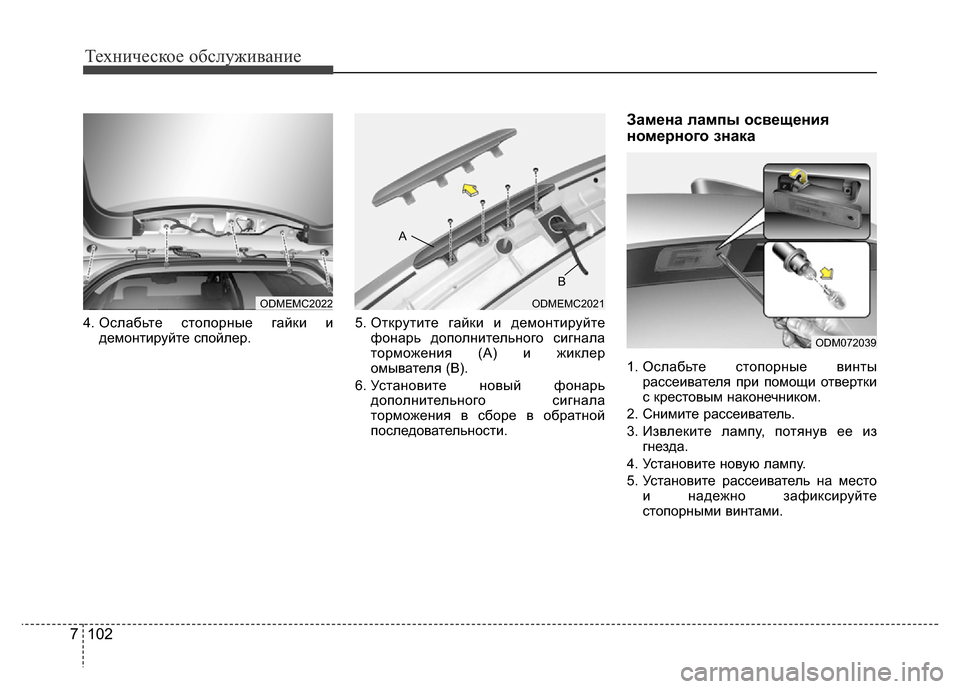

4. Ослабьте стопорные гайки и
демонтируйте спойлер.5. Открутите гайки и демонтируйте
фонарь дополнительного сигнала
торможения (A) и жиклер
омывателя (B).
6. Установите новый фонарь
дополнительного сигнала
торможения в сборе в обратной
последовательности.
Замена лампы освещения
номерного знака
1. Ослабьте стопорные винты
рассеивателя при помощи отвертки
с крестовым наконечником.
2. Снимите рассеиватель.
3. Извлеките лампу, потянув ее из
гнезда.
4. Установите новую лампу.
5. Установите рассеиватель на место
и надежно зафиксируйте
стопорными винтами.
ODMEMC2022ODMEMC2021
B A
ODM072039

7 103
Техническое обслуживание

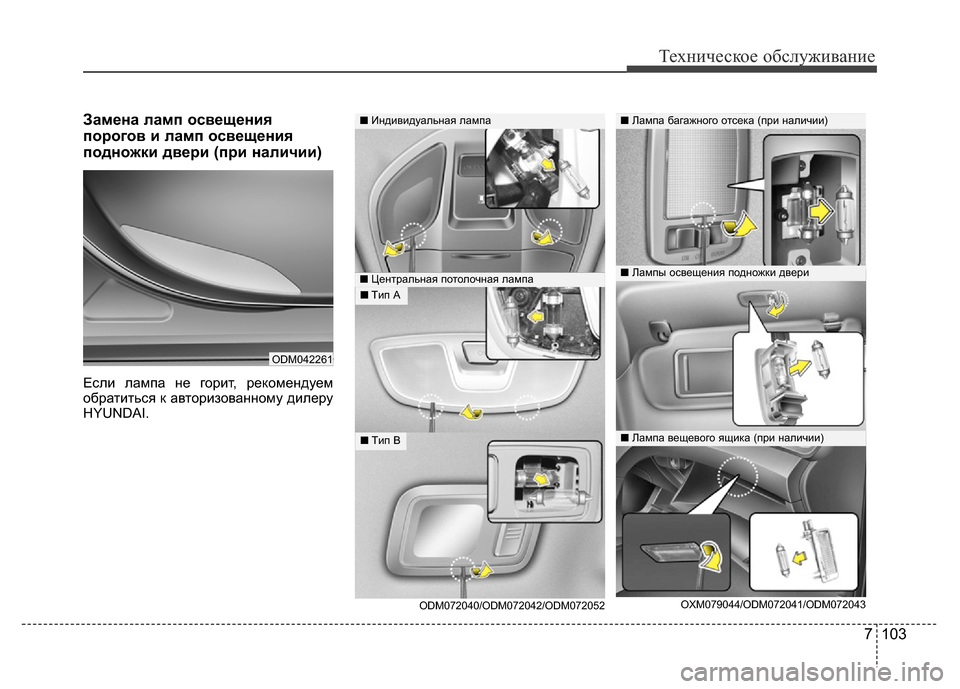

Замена ламп освещения
порогов и ламп освещения
подножки двери (при наличии)
Если лампа не горит, рекомендуем
обратиться к авторизованному дилеру
HYUNDAI.
ODM042261
■Индивидуальная лампа
OXM079044/ODM072041/ODM072043
■Лампа вещевого ящика (при наличии)
■Лампа багажного отсека (при наличии)
■Лампы освещения подножки двери■Центральная потолочная лампа
ODM072040/ODM072042/ODM072052
■Tип А
■Tип В

Техническое обслуживание
104 7

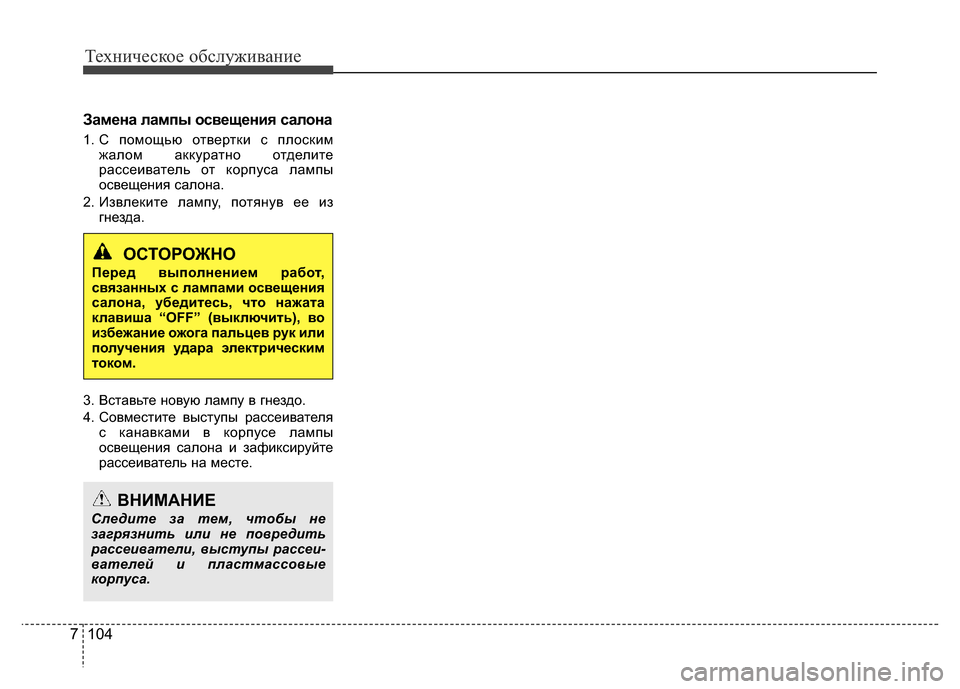

Замена лампы освещения салона
1. С помощью отвертки с плоским
жалом аккуратно отделите
рассеиватель от корпуса лампы
освещения салона.
2. Извлеките лампу, потянув ее из
гнезда.
3. Вставьте новую лампу в гнездо.
4. Совместите выступы рассеивателя
с канавками в корпусе лампы
освещения салона и зафиксируйте
рассеиватель на месте.
ОСТОРОЖНО
Перед выполнением работ,
связанных с лампами освещения
салона, убедитесь, что нажата
клавиша “OFF” (выключить), во
избежание ожога пальцев рук или
получения удара электрическим
током.
ВНИМАНИЕ
Следите за тем, чтобы не
загрязнить или не повредить
рассеиватели, выступы рассеи
-вателей и пластмассовые
корпуса.
