2016 Hyundai Grand Santa Fe Инструкция по эксплуатации (in Russian)

Характеристики автомобиля
214 4

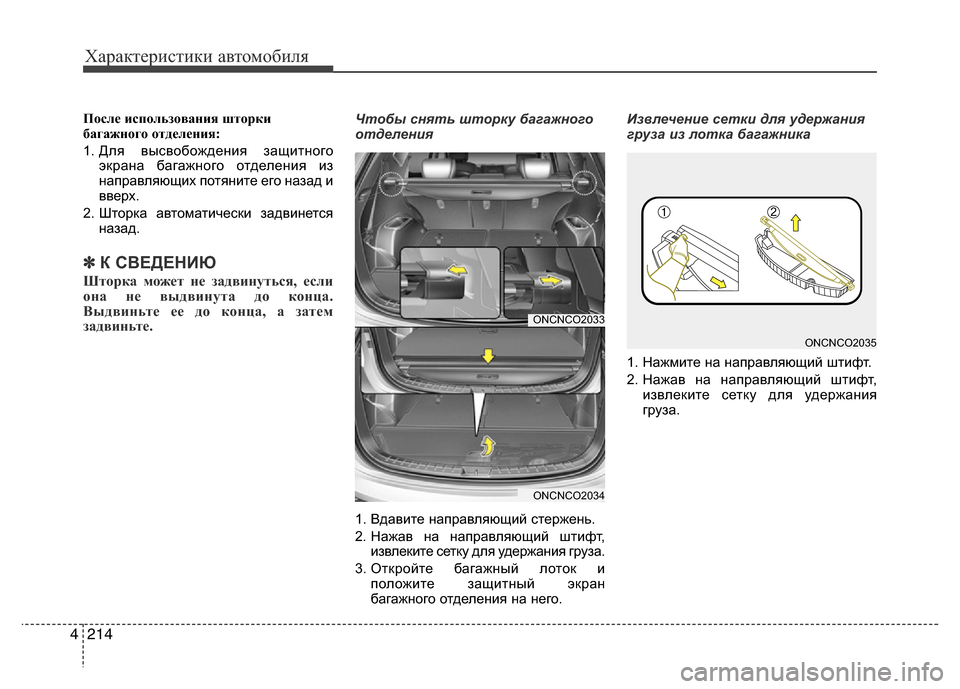

После использования шторки
багажного отделения:
1. Для высвобождения защитного
экрана багажного отделения из
направляющих потяните его назад и
вверх.
2. Шторка автоматически задвинется
назад.
✽К СВЕДЕНИЮ
Шторка может не задвинуться, если
она не выдвинута до конца.
Выдвиньте ее до конца, а затем
задвиньте.
Чтобы снять шторку багажного
отделения
1. Вдавите направляющий стержень.
2. Нажав на направляющий штифт,
извлеките сетку для удержания груза.
3. Откройте багажный лоток и
положите защитный экран
багажного отделения на него.Извлечение сетки для удержания
груза из лотка багажника
1. Нажмите на направляющий штифт.
2. Нажав на направляющий штифт,
извлеките сетку для удержания
груза.
ONCNCO2033
ONCNCO2034
ONCNCO2035

4 215
Характеристики автомобиля
Боковая шторка (при наличии)
Использование боковой шторки:
1. Поднимите шторку за крюк (1).
2. Подвесьте шторку с обеих сторон
крюка.
ОСТОРОЖНО
• Не кладите предметы на
шторку багажного отделения.
Эти предметы могут упасть
внутрь салона и поранить
пассажиров во время
торможения или ДТП.
• Никогда никому не позволяйте
ездить в багажном отделении.
Он предназначен только для
перевозки багажа.
• Следите за распределением
массы внутри автомобиля,
старайтесь переместить ее как
можно ближе к передней части
автомобиля.
ВНИМАНИЕ
Не кладите багаж на шторку
багажного отделения, если она
используется, т.к. она может
сломаться или
деформироваться.
ONCDCO3050

Характеристики автомобиля
216 4

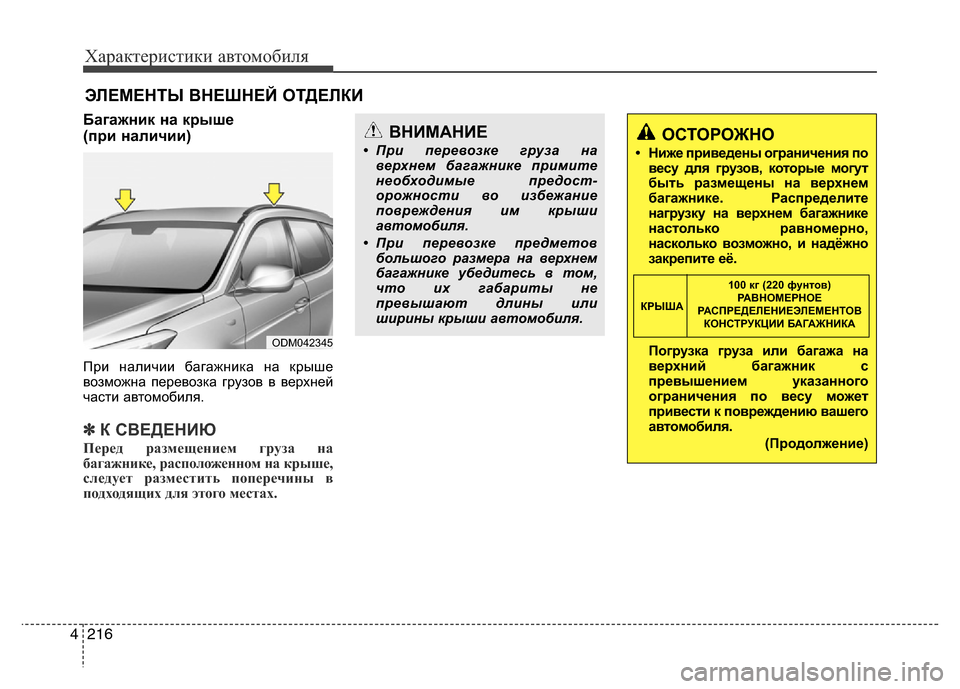

ЭЛЕМЕНТЫ ВНЕШНЕЙ ОТДЕЛКИ
Багажник на крыше
(при наличии)
При наличии багажника на крыше
возможна перевозка грузов в верхней
части автомобиля.
✽К СВЕДЕНИЮ
Перед размещением груза на
багажнике, расположенном на крыше,
следует разместить поперечины в
подходящих для этого местах.
ODM042345
ВНИМАНИЕ
• При перевозке груза на
верхнем багажнике примите
необходимые предост-
орожности во избежание
повреждения им крыши
автомобиля.
• При перевозке предметов
большого размера на верхнем
багажнике убедитесь в том,
что их габариты не
превышают длины или
ширины крыши автомобиля.ОСТОРОЖНО
• Ниже приведены ограничения по
весу для грузов, которые могут
быть размещены на верхнем
багажнике. Распределите
нагрузку на верхнем багажнике
настолько равномерно,
насколько возможно, и надёжно
закрепите её.
Погрузка груза или багажа на
верхний багажник с
превышением указанного
ограничения по весу может
привести к повреждению вашего
автомобиля.
(Продолжение)
КРЫША100 кг (220 фунтов)
РАВНОМЕРНОЕ
РАСПРЕДЕЛЕНИЕЭЛЕМЕНТОВ
КОНСТРУКЦИИ БАГАЖНИКА

4 217
Характеристики автомобиля

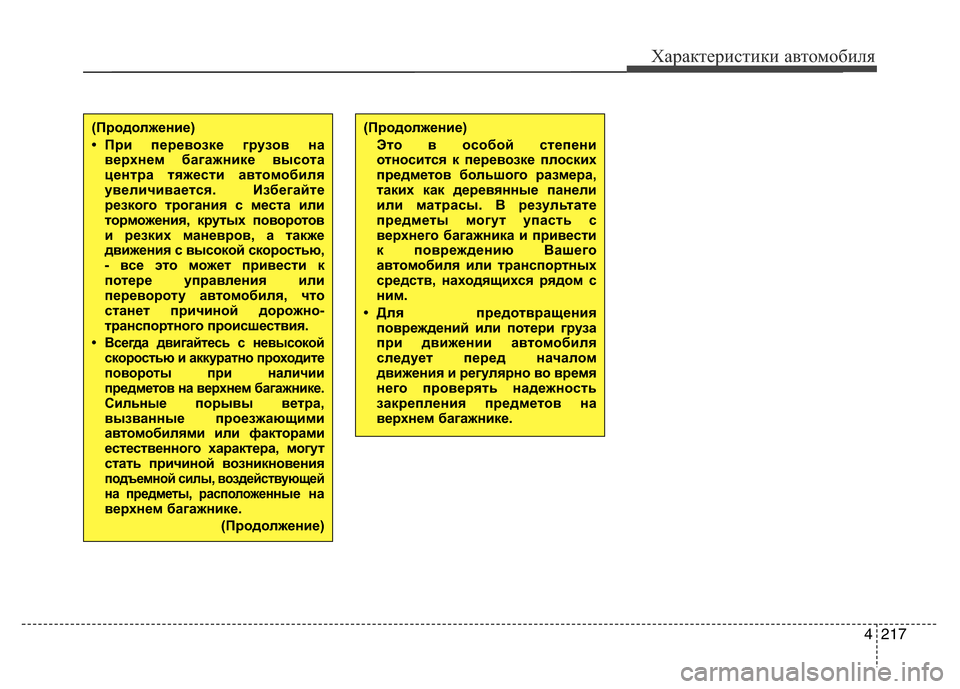

(Продолжение)
Это в особой степени
относится к перевозке плоских
предметов большого размера,
таких как деревянные панели
или матрасы. В результате
предметы могут упасть с
верхнего багажника и привести
к повреждению Вашего
автомобиля или транспортных
средств, находящихся рядом с
ним.
• Для предотвращения
повреждений или потери груза
при движении автомобиля
следует перед началом
движения и регулярно во время
него проверять надежность
закрепления предметов на
верхнем багажнике.(Продолжение)
• При перевозке грузов на
верхнем багажнике высота
центра тяжести автомобиля
увеличивается. Избегайте
резкого трогания с места или
торможения, крутых поворотов
и резких маневров, а также
движения с высокой скоростью,
- все это может привести к
потере управления или
перевороту автомобиля, что
станет причиной дорожно-
транспортного происшествия.
• Всегда двигайтесь с невысокой
скоростью и аккуратно проходите
повороты при наличии
предметов на верхнем багажнике.
Сильны
е порывы ветра,
вызванные проезжающими
автомобилями или факторами
естественного характера, могут
стать причиной возникновения
подъемной силы, воздействующей
на предметы, расположенные на
верхнем багажнике.
(Продолжение)

Характеристики автомобиля
218 4
✽К СВЕДЕНИЮ
• Если установить
непредусмотренные конструкцией
газоразрядные фары, то
аудиосистема и электронные
приборы транспортного средства
могут работать со сбоями.
• Предохраняйте внутренние части
от контакта с химикатами, такими
как духи, косметическое масло,
средства для чистки рук и
освежители воздуха, поскольку они
могут вызвать повреждение и
обесцвечивание.

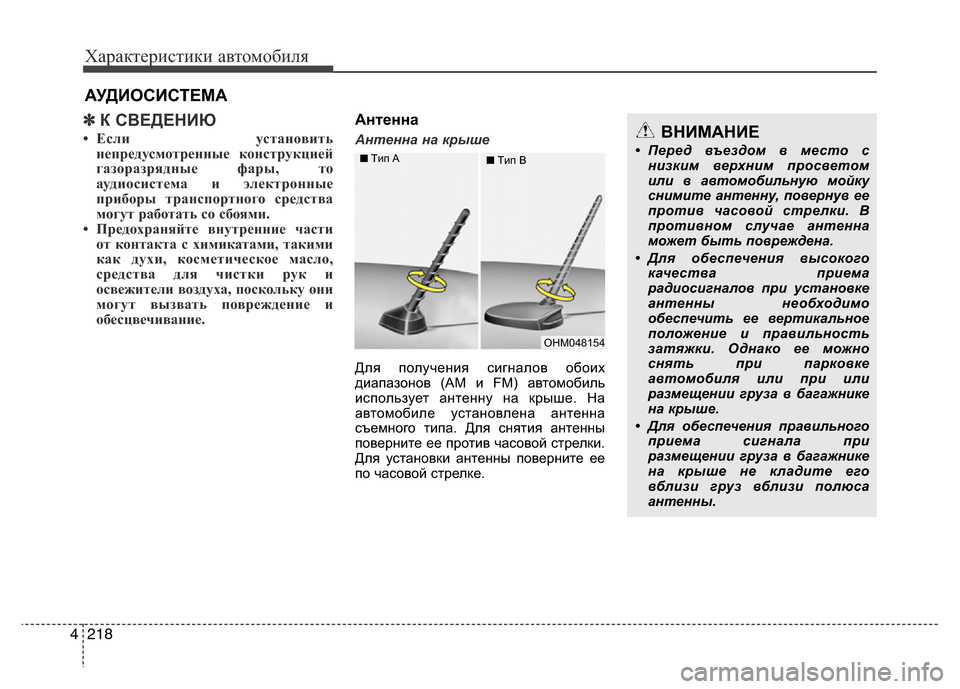

Антенна
Антенна на крыше
Для получения сигналов обоих
диапазонов (AM и FM) автомобиль
использует антенну на крыше. На
автомобиле установлена антенна
съемного типа. Для снятия антенны
поверните ее против часовой стрелки.
Для установки антенны поверните ее
по часовой стрелке.
АУДИОСИСТЕМА
OHM048154 ■Tип B
ВНИМАНИЕ
• Перед въездом в место с
низким верхним просветом
или в автомобильную мойку
снимите антенну, повернув ее
против часовой стрелки. В
противном случае антенна
может быть повреждена.
• Для обеспечения высокого
качества приема
радиосигналов при установке
антенны необходимо
обеспечить ее вертикальное
положение и правильность
затяжки. Однако ее можно
снять при парковке
автомобиля или при или
размещении груза в багажнике
на крыше.
• Для обеспечения правильного
приема сигнала при
размещении груза в багажнике
на крыше не кладите его
вблизи груз вблизи полюса
антенны.■Tип A

4219
Характеристики автомобиля
Дистанционное управление
аудиосистемой (при наличии)
✽Реальная конструкция может
отличаться от показанной на рисунке.
Пульт дистанционного управления
работой аудиосистемы на рулевом
колесе, предназначен для повышения
уровня безопасности при управлении
автомобилем.MODE (РЕЖИМ) (1)
Нажмите на кнопку MODE для выбора
режимов Radio (радиоприемник), Tape
(магнитофон) (при наличии) или CD
(компакт-диск).
SEEK (КНОПКА ПОИСК) ( / ) (2)
При нажатии кнопки SEEK и ее
удержании в течение 0,8 секунд и
более она будет выполнять
следующие функции в перечисленных
ниже режимах.
Режим RADIO (радиоприемник)
Она будет работать в качестве кнопки
автоматического поиска радиостанций
(AUTO SEEK).
Режим CDP (CD-плеер)
Она будет работать в качестве кнопки
быстрой перемотки (FF/REW).
При нажатии кнопки SEEK и ее
удержании в течение менее 0,8 секунд
она будет выполнять следующие
функции в перечисленных ниже
режимах.Режим RADIO (радиоприемник)
Она будет работать в качестве кнопки
выбора заранее настроенных
радиостанций (PRESET STATION).
Режим CDP (CD-плеер)
Она будет работать в качестве кнопки
смены дорожек (TRACK UP/DOWN).
VOL (ГРОМКОСТЬ) (+ / -) (3)
• Нажмите кнопку (+) для увеличения
уровня громкости.
• Нажмите кнопку (-) для уменьшения
уровня громкости.
MUTE (Отключение микрофона) (4)
• Чтобы выключить звук, нажмите
кнопку MUTE.
• Чтобы включить звук, снова
нажмите кнопку MUTE.
Подробная информация по органам
управления аудиосистемой приведена
в данном разделе ниже.
ODM042327
ВНИМАНИЕ
Не следует одновременно
нажимать несколько кнопок
пульта дистанционного
управления.

Характеристики автомобиля
220 4

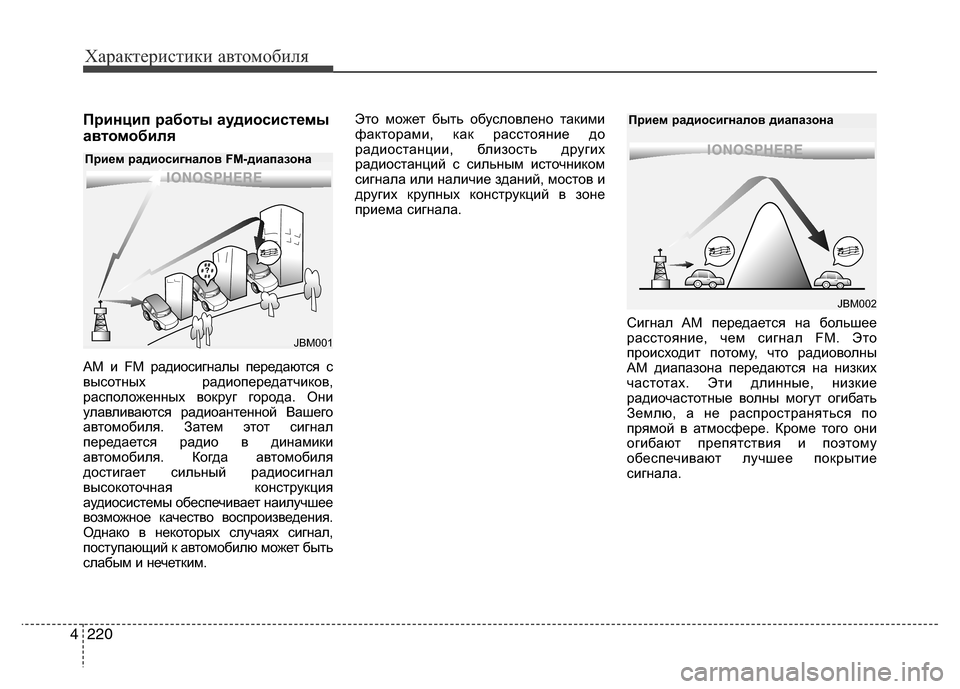

Принцип работы аудиосистемы
автомобиля
AM и FM радиосигналы передаются с
высотных радиопередатчиков,
расположенных вокруг города. Они
улавливаются радиоантенной Вашего
автомобиля. Затем этот сигнал
передается радио в динамики
автомобиля. Когда автомобиля
достигает сильный радиосигнал
высокоточная конструкция
аудиосистемы обеспечивает наилучшее
возможное качество воспроизведения.
Однако в некоторых случаях сигнал,
поступающий к автомобилю может быть
слабым и нечетким.Это может быть обусловлено такими
факторами, как расстояние до
радиостанции, близость других
радиостанций с сильным источником
сигнала или наличие зданий, мостов и
других крупных конструкций в зоне
приема сигнала.
Сигнал AM передается на большее
расстояние, чем сигнал FM. Это
происходит потому, что радиоволны
AM диапазона передаются на низких
частотах. Эти длинные, низкие
радиочастотные волны могут огибать
Землю, а не распространяться по
прямой в атмосфере. Кроме того они
огибают препятствия и поэтому
обеспечивают лучшее покрытие
сигнала.
JBM001
Прием радиосигналов FM-диапазона
JBM002
Прием радиосигналов диапазона

4221
Характеристики автомобиля
FM сигнал передается на высоких
частотах и не искривляется, проходя
вдоль поверхности Земли. Поэтому
FM сигнал обычно начинает затухать
на коротком расстоянии от
радиопередающей станции. Кроме
того FM сигналы легко нарушаются
зданиями, горами и другими
препятствиями. Это может привести к
определенным состояниям при
воспроизведении звука, которые могут
выглядеть как неисправность радио.
Указанные ниже состояния являются
нормальными и не указывают на
неисправность радио.• Затухание сигнала - по мере
удаления автомобиля от
радиопередающей станции сигнал
будет ослабевать и звук начнет
затухать. В таких случаях мы
предлагает выбрать другую, более
мощную станцию.
• Искажения/помехи - слабые FM
сигналы или крупные препятствия
между передатчиком и Вашим радио
могут мешать сигналу, вызывая
шумовые помехи или искажения.
Снижая уровень помех можно
уменьшить этот эффект до
устранения нарушений.• Переключение станции - по мере того,
как сигнал FM ослабевает, может
начать воспроизводиться другой,
более сильный сигнал на частоте,
ближайшей к установленной. Это
происходит потому, что радио
рассчитано на фиксацию на наиболее
чистом сигнале. Если это происходит,
выберите другую станцию с более
сильным сигналом.
JBM003
Радиостанция FM-диапазона
ЗданияЗона, свободная
от препятствий
для радиосигнала
Мосты из
металлоконструкций
Рельеф местности
JBM004JBM005
Станция 2
88,1 МГцСтанция 2
88,3 МГц
