2016 Hyundai Grand Santa Fe Инструкция по эксплуатации (in Russian)

Характеристики автомобиля
70 470 4

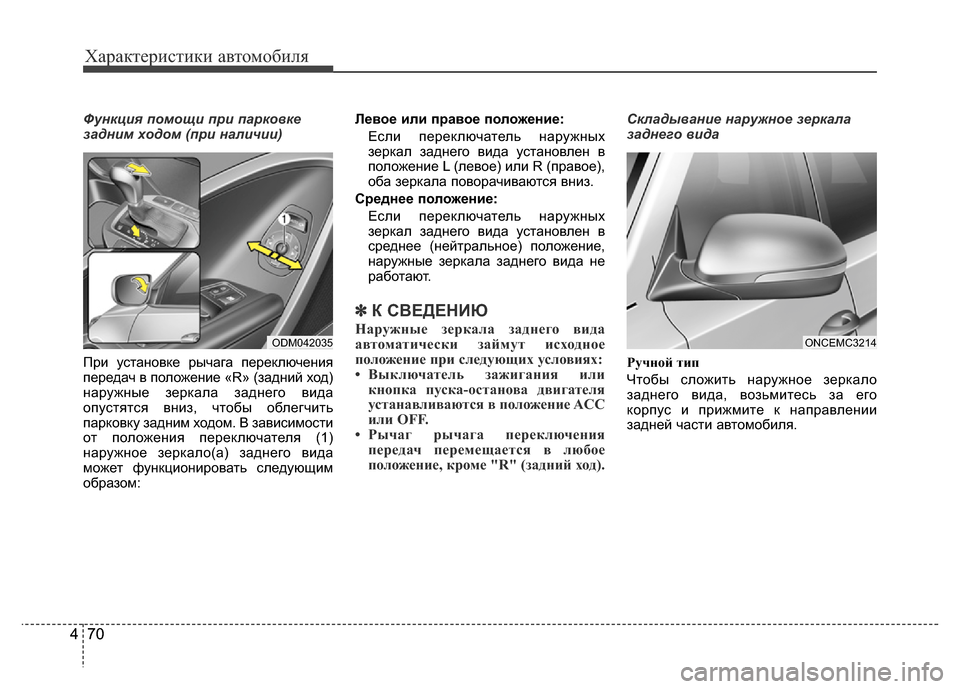

Функция помощи при парковке
задним ходом (при наличии)
При установке рычага переключения
передач в положение «R» (задний ход)
наружные зеркала заднего вида
опустятся вниз, чтобы облегчить
парковку задним ходом. В зависимости
от положения переключателя (1)
наружное зеркало(а) заднего вида
может функционировать следующим
образом:Левое или правое положение:
Если переключатель наружных
зеркал заднего вида установлен в
положение L (левое) или R (правое),
оба зеркала поворачиваются вниз.
Среднее положение:
Если переключатель наружных
зеркал заднего вида установлен в
среднее (нейтральное) положение,
наружные зеркала заднего вида не
работают.
✽К СВЕДЕНИЮ
Наружные зеркала заднего вида
автоматически займут исходное
положение при следующих условиях:
• Выключатель зажигания или
кнопка пуска-останова двигателя
устанавливаются в положение ACC
или OFF.
• Рычаг рычага переключения
передач перемещается в любое
положение, кроме "R" (задний ход).
Складывание наружное зеркала
заднего вида
Ручной тип
Чтобы сложить наружное зеркало
заднего вида, возьмитесь за его
корпус и прижмите к направлении
задней части автомобиля.
ODM042035ONCEMC3214

Характеристики автомобиля
471 471

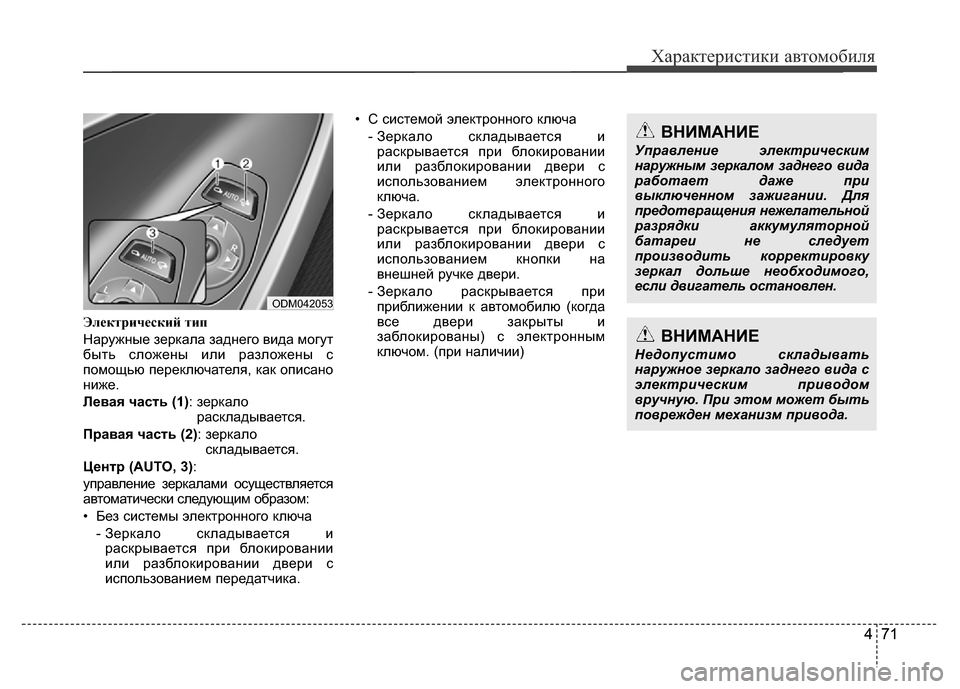

Электрический тип
Наружные зеркала заднего вида могут
быть сложены или разложены с
помощью переключателя, как описано
ниже.
Левая часть (1): зеркало
раскладывается.
Правая часть (2): зеркало
складывается.
Центр (AUTO, 3):
управление зеркалами осуществляется
автоматически следующим образом:
• Без системы электронного ключа
- Зеркало складывается и
раскрывается при блокировании
или разблокировании двери с
использованием передатчика.• С системой электронного ключа
- Зеркало складывается и
раскрывается при блокировании
или разблокировании двери с
использованием электронного
ключа.
- Зеркало складывается и
раскрывается при блокировании
или разблокировании двери с
использованием кнопки на
внешней ручке двери.
- Зеркало раскрывается при
приближении к автомобилю (когда
все двери закрыты и
заблокированы) с электронным
ключом. (при наличии)
ODM042053
ВНИМАНИЕ
Недопустимо складывать
наружное зеркало заднего вида с
электрическим приводом
вручную. При этом может быть
поврежден механизм привода.
ВНИМАНИЕ
Управление электрическим
наружным зеркалом заднего вида
работает даже при
выключенном зажигании. Для
предотвращения нежелательной
разрядки аккумуляторной
батареи не следует
производить корректировку
зеркал дольше необходимого,
если двигатель остановлен.

Характеристики автомобиля
72 472 4

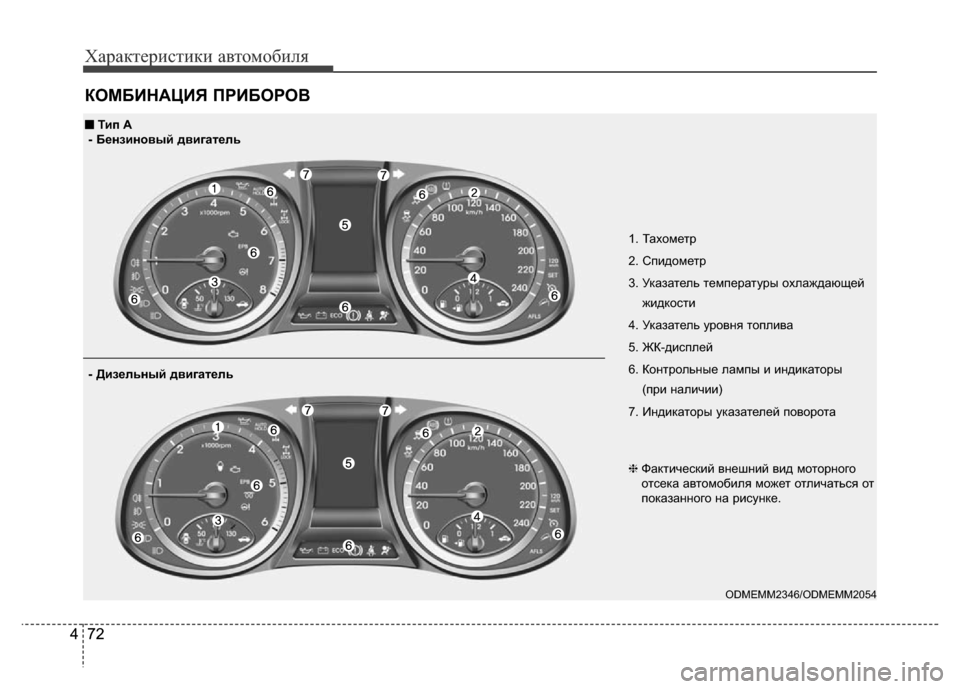

КОМБИНАЦИЯ ПРИБОРОВ
1. Тахометр
2. Спидометр
3. Указатель температуры охлаждающей
жидкости
4. Указатель уровня топлива
5. ЖК-дисплей
6. Контрольные лампы и индикаторы
(при наличии)
7. Индикаторы указателей поворота
ODMEMM2346/ODMEMM2054
■Тип A
- Бензиновый двигатель
❈Фактический внешний вид моторного
отсека автомобиля может отличаться от
показанного на рисунке.
- Дизельный двигатель

Характеристики автомобиля
473 473

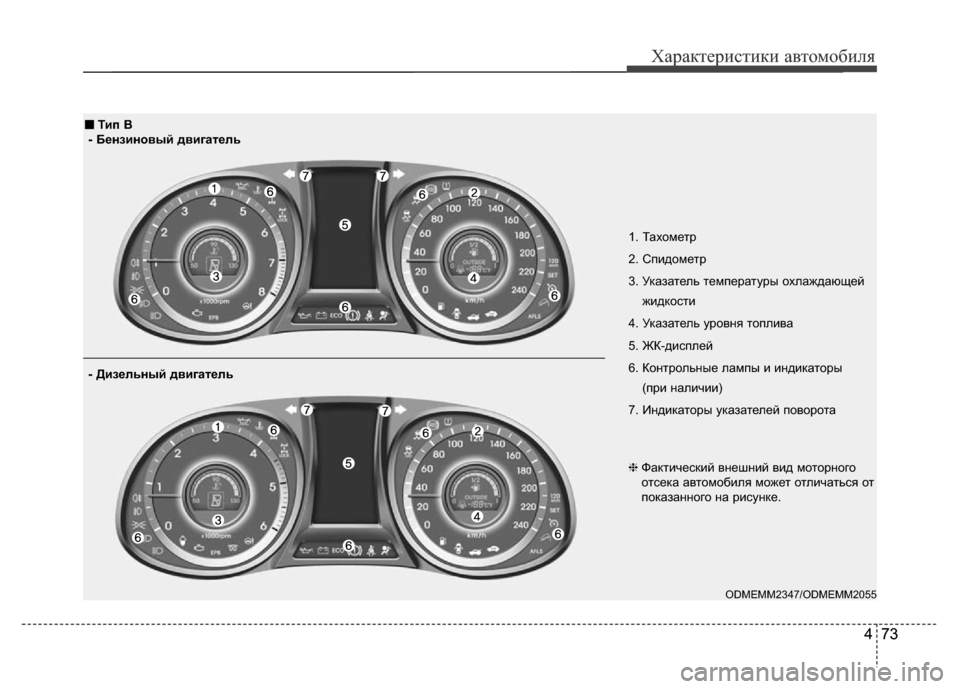

1. Тахометр
2. Спидометр
3. Указатель температуры охлаждающей
жидкости
4. Указатель уровня топлива
5. ЖК-дисплей
6. Контрольные лампы и индикаторы
(при наличии)
7. Индикаторы указателей поворота
ODMEMM2347/ODMEMM2055
■Тип B
- Бензиновый двигатель
❈Фактический внешний вид моторного
отсека автомобиля может отличаться от
показанного на рисунке.
- Дизельный двигатель

Характеристики автомобиля

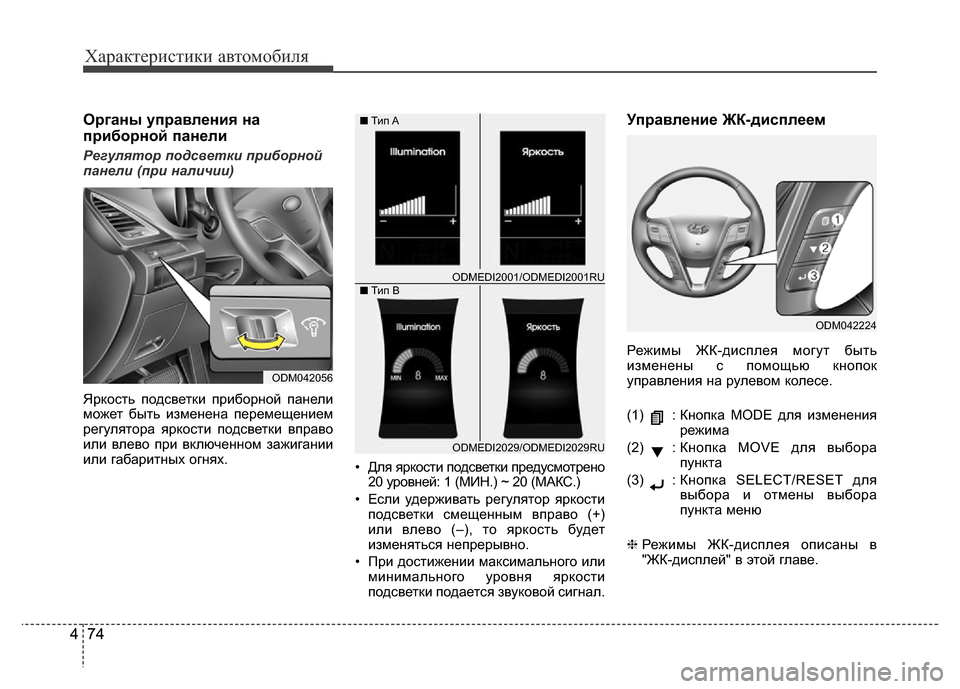

74 474 4Органы управления на
приборной панели
Регулятор подсветки приборной
панели (при наличии)
Яркость подсветки приборной панели
может быть изменена перемещением
регулятора яркости подсветки вправо
или влево при включенном зажигании
или габаритных огнях.
• Для яркости подсветки предусмотрено
20 уровней: 1 (МИН.) ~ 20 (МАКС.)
• Если удерживать регулятор яркости
подсветки смещенным вправо (+)
или влево (–), то яркость будет
изменяться непрерывно.
• При достижении максимального или
минимального уровня яркости
подсветки подается звуковой сигнал.
Управление ЖК-дисплеем
Режимы ЖК-дисплея могут быть
изменены с помощью кнопок
управления на рулевом колесе.
(1) : Кнопка MODE для изменения
режима
(2) : Кнопка MOVE для выбора
пункта
(3) : Кнопка SELECT/RESET для
выбора и отмены выбора
пункта меню
❈Режимы ЖК-дисплея описаны в
"ЖК-дисплей" в этой главе.
ODM042056
ODM042224
ODMEDI2029/ODMEDI2029RU ■Тип A
■Тип B
ODMEDI2001/ODMEDI2001RU

Характеристики автомобиля

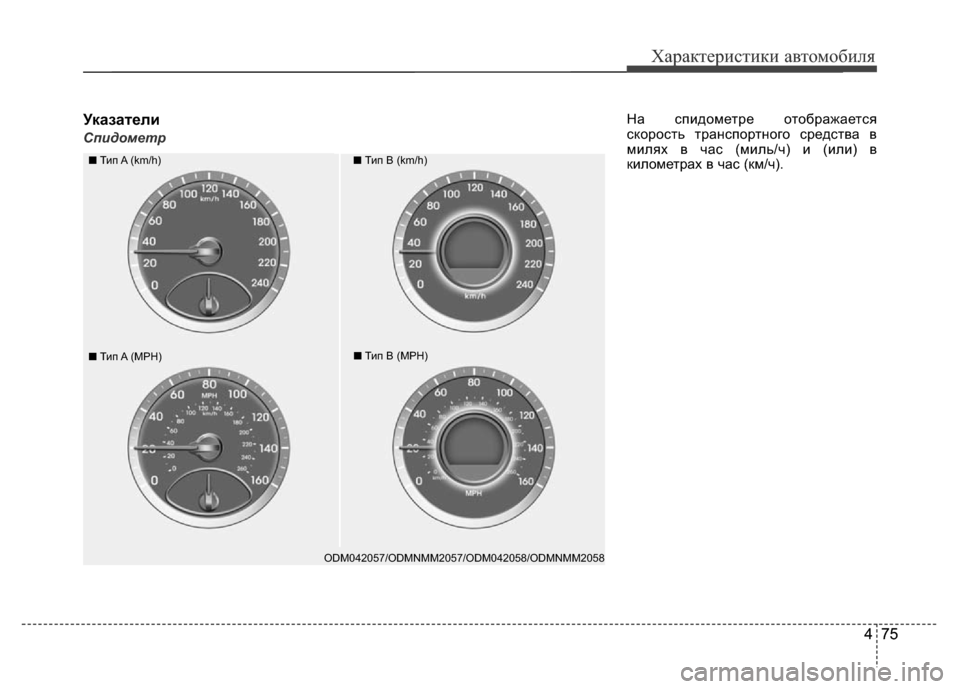

475 475 Указатели
СпидометрНа спидометре отображается
скорость транспортного средства в
милях в час (миль/ч) и (или) в
километрах в час (км/ч).
ODM042057/ODMNMM2057/ODM042058/ODMNMM2058
■Тип A (km/h)■Тип (km/h)
■Тип A (MPH)■Тип (MPH)

Характеристики автомобиля
76 476 4
ТахометрНа тахометре отображается частота
вращения коленчатого вала двигателя
в оборотах в минуту (об/мин).
Тахометр используется для выбора
оптимального режима переключения
передач и предотвращения рывков и
(или) резких бросков частоты
вращения коленчатого вала.
ODMNMM2059/ODM042059/ODMNMM2221/ODM042221
■Тип A (Бензиновый двигатель)■Тип (Бензиновый двигатель)
■Тип A (Дизельный двигатель)■Тип (Дизельный двигатель)
ВНИМАНИЕ
Не допускайте работы
двигателя в режиме, когда
стрелка тахометра находится
в КРАСНОЙ ЗОНЕ. Это может
привести к серьезному
повреждению двигателя.

Характеристики автомобиля
477 477

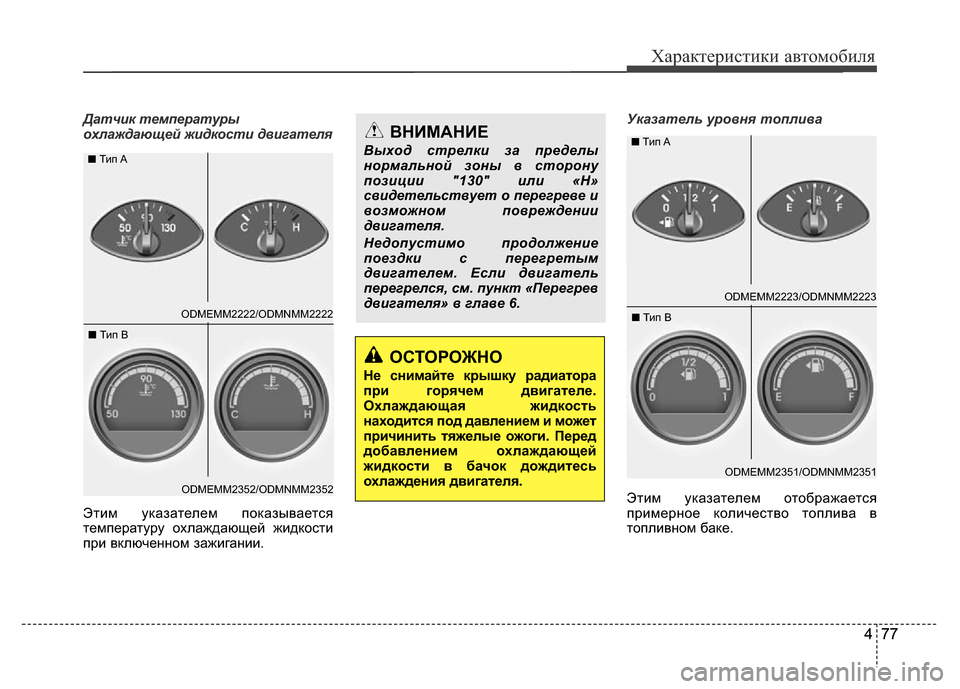

Датчик температуры
охлаждающей жидкости двигателя
Этим указателем показывается
температуру охлаждающей жидкости
при включенном зажигании.Указатель уровня топлива
Этим указателем отображается
примерное количество топлива в
топливном баке.
ОСТОРОЖНО
Не снимайте крышку радиатора
при горячем двигателе.
Охлаждающая жидкость
находится под давлением и может
причинить тяжелые ожоги. Перед
добавлением охлаждающей
жидкости в бачок дождитесь
охлаждения двигателя.
ВНИМАНИЕ
Выход стрелки за пределы
нормальной зоны в сторону
позиции "130" или «H»
свидетельствует о перегреве и
возможном повреждении
двигателя.
Недопустимо продолжение
поездки с перегретым
двигателем. Если двигатель
перегрелся, см. пункт «Перегрев
двигателя» в главе 6.
ODMEMM2223/ODMNMM2223 ■Тип A
ODMEMM2351/ODMNMM2351 ■Тип B
ODMEMM2222/ODMNMM2222 ■Тип A
ODMEMM2352/ODMNMM2352 ■Тип B
