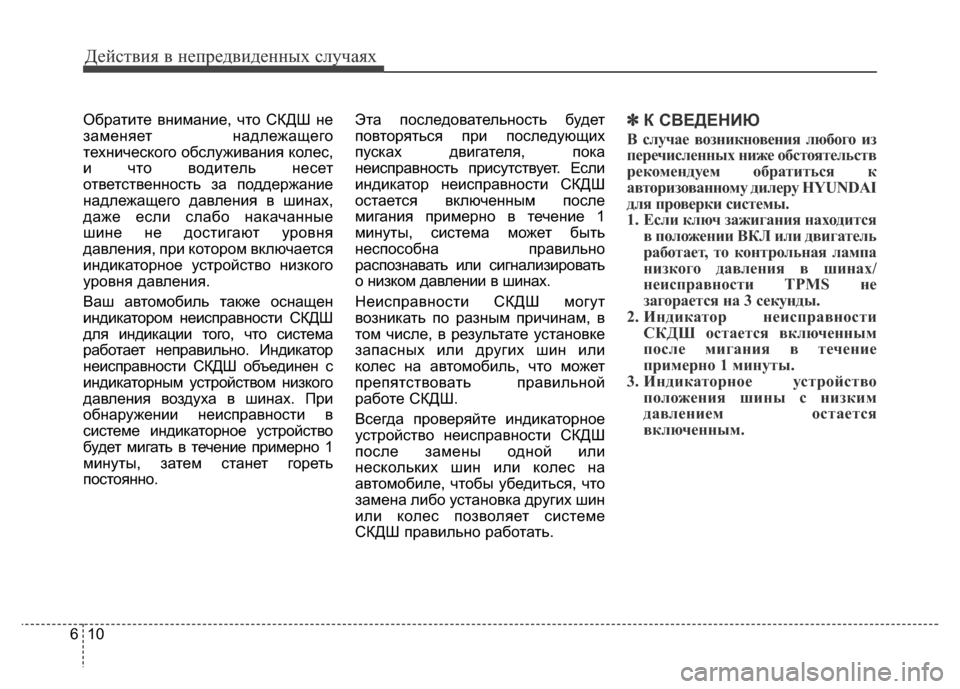

Действия в непредвиденных случаях
10 6
Обратите внимание, что СКДШ не
заменяет надлежащего
технического обслуживания колес,
и что водитель несет
ответственность за поддержание
надлежащего давления в шинах,
даже если слабо накачанные
шине не достигают уровня
давления, при котором включается
индикаторное устройство низкого
уровня давления.
Ваш автомобиль также оснащен
индикатором неисправности СКДШ
для индикации того, что система
работает неправильно. Индикатор
неисправности СКДШ объединен с
индикаторным устройством низкого
давления воздуха в шинах. При
обнаружении неисправности в
системе индикаторное устройство
будет мигать в течение примерно 1
минуты, затем станет гореть
постоянно. Эта последовательность будет
повторяться при последующих
пусках двигателя, пока
неисправность присутствует. Если
индикатор неисправности СКДШ
остается включенным после
мигания примерно в течение 1
минуты, система может быть
неспособна правильно
распознавать или сигнализировать
о низком давлении в шинах.
Неисправности СКДШ могут
возникать по разным причинам, в
том числе, в результате установке
запасных или других шин или
колес на автомобиль, что может
препятствовать правильной
работе СКДШ.
Всегда проверяйте индикаторное
устройство неисправности СКДШ
после замены одной или
нескольких шин или колес на
автомобиле, чтобы убедиться, что
замена либо установка других шин
или колес позволяет системе
СКДШ правильно работать.✽К СВЕДЕНИЮ
В случае возникновения любого из
перечисленных ниже обстоятельств
рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для проверки системы.
1. Если ключ зажигания находится
в положении ВКЛ или двигатель
работает, то контрольная лампа
низкого давления в шинах/
неисправности TPMS не
загорается на 3 секунды.
2. Индикатор неисправности
СКДШ остается включенным
после мигания в течение
примерно 1 минуты.
3. Индикаторное устройство
положения шины с низким
давлением остается
включенным.

611

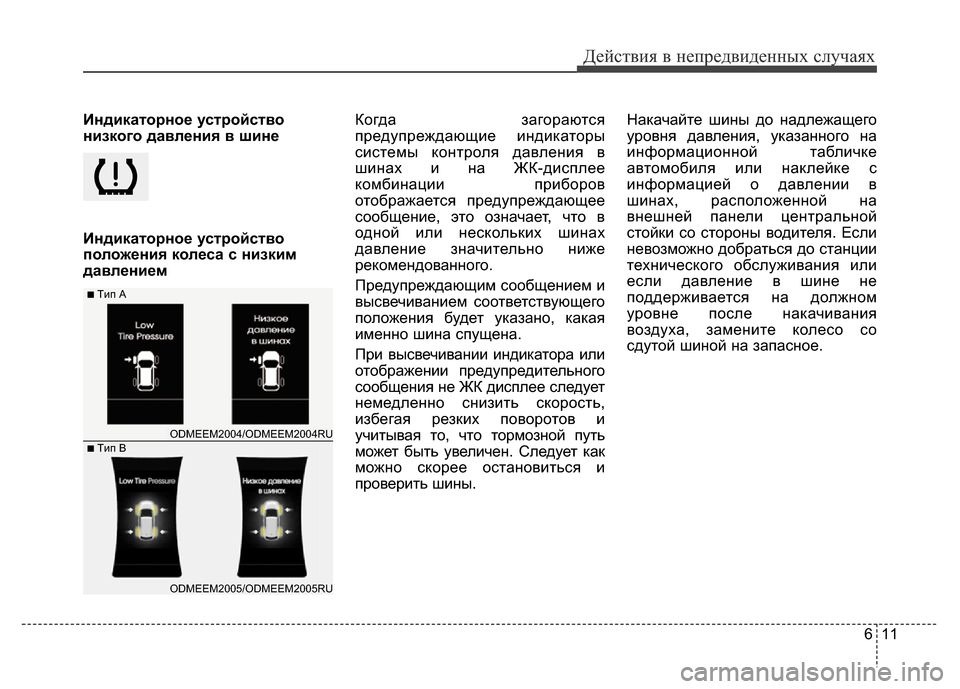

Действия в непредвиденных случаях
Индикаторное устройство
низкого давления в шине
Индикаторное устройство
положения колеса с низким
давлениемКогда загораются
предупреждающие индикаторы
системы контроля давления в
шинах и на ЖК-дисплее
комбинации приборов
отображается предупреждающее
сообщение, это означает, что в
одной или нескольких шинах
давление значительно ниже
рекомендованного.
Предупреждающим сообщением и
высвечиванием соответствующего
положения будет указано, какая
именно шина спущена.
При высвечивании индикатора или
отображении предупредительного
сообщения не ЖК дисплее следует
немедленно снизить скорость,
избегая резких поворотов и
учитывая то, что тормозной путь
может быть увеличен. Следует как
можно скорее остановиться и
проверить шины.Накачайте шины до надлежащего
уровня давления, указанного на
информационной табличке
автомобиля или наклейке с
информацией о давлении в
шинах, расположенной на
внешней панели центральной
стойки со стороны водителя. Если
невозможно добраться до станции
технического обслуживания или
если давление в шине не
поддерживается на должном
уровне после накачивания
воздуха, замените колесо со
сдутой шиной на запасное.
ODMEEM2004/ODMEEM2004RU
■Tип А
ODMEEM2005/ODMEEM2005RU
■Tип B

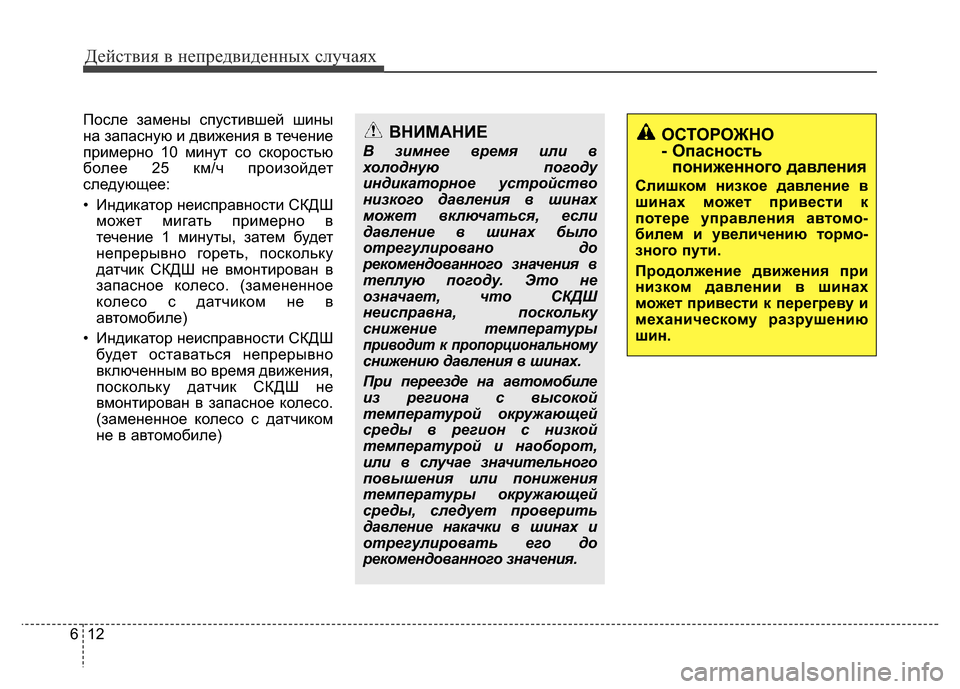

Действия в непредвиденных случаях
12 6
После замены спустившей шины
на запасную и движения в течение
примерно 10 минут со скоростью
более 25 км/ч произойдет
следующее:
• Индикатор неисправности СКДШ
может мигать примерно в
течение 1 минуты, затем будет
непрерывно гореть, поскольку
датчик СКДШ не вмонтирован в
запасное колесо. (замененное
колесо с датчиком не в
автомобиле)
• Индикатор неисправности СКДШ
будет оставаться непрерывно
включенным во время движения,
поскольку датчик СКДШ не
вмонтирован в запасное колесо.
(замененное колесо с датчиком
не в автомобиле)ВНИМАНИЕ
В зимнее время или в
холодную погоду
индикаторное устройство
низкого давления в шинах
может включаться, если
давление в шинах было
отрегулировано до
рекомендованного значения в
теплую погоду. Это не
означает, что СКДШ
неисправна, поскольку
снижение температуры
приводит к пропорциональному
снижению давления в шинах.
При переезде на автомобиле
из региона с высокой
температурой окружающей
среды в регион с низкой
температурой и наоборот,
или в случае значительного
повышения или понижения
температуры окружающей
среды, следует проверить
давление накачки в шинах и
отрегулировать его до
рекомендованного значения.
ОСТОРОЖНО
- Опасность
пониженного давления
Слишком низкое давление в
шинах может привести к
потере управления автомо-
билем и увеличению тормо-
зного пути.
Продолжение движения при
низком давлении в шинах
может привести к перегреву и
механическому разрушению
шин.

613
Действия в непредвиденных случаях
Индикатор
неисправности
системы TPMS
(система контроля
давления в шинах)
В случае неисправности системы
контроля давления в шинах
индикатор СКДШ будет мигать в
течение одной минуты и затем
будет гореть постоянно. Для
определения причины
неисправности рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для проверки
системы.
✽К СВЕДЕНИЮ
В случае неисправности в системе
СКДШ индикатор низкого
давления в шинах не будет
отображаться даже при
недостаточном давлении в шинах
автомобиля.
Замена шины с
использованием СКДШ
Если шина спущена, включится
индикаторное устройство низкого
давления в шинах и положения
шины с низким давлением.
Обратитесь к авторизованному
дилеру HYUNDAI для проверки
системы.
Каждое колесо оснащено датчиком
давления в шине, вмонтированным
внутрь шины позади ниппеля
камеры. Вы должны использовать
специальные колеса с СКДШ.
Рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для проведения техобслуживания
колес.Если после замены колеса со
сдувшейся шиной на запасное
колесо проехать 10 минут со
скоростью выше 25 км/ч,
произойдет одно из следующих
событий:
• Индикатор неисправности СКДШ
может мигать примерно в
течение 1 минуты, затем будет
непрерывно гореть, поскольку
датчик СКДШ не вмонтирован в
запасное колесо. (замененное
колесо с датчиком не в
автомобиле)
• Индикатор неисправности СКДШ
будет оставаться непрерывно
включенным во время движения,
поскольку датчик СКДШ не
вмонтирован в запасное колесо.
(замененное колесо с датчиком
не в автомобиле)
ВНИМАНИЕ
Рекомендуем использовать
герметик, одобренный
HYUNDAI.
Герметик с датчика давления
в шине и колеса будет удален
при замене шины на новую.

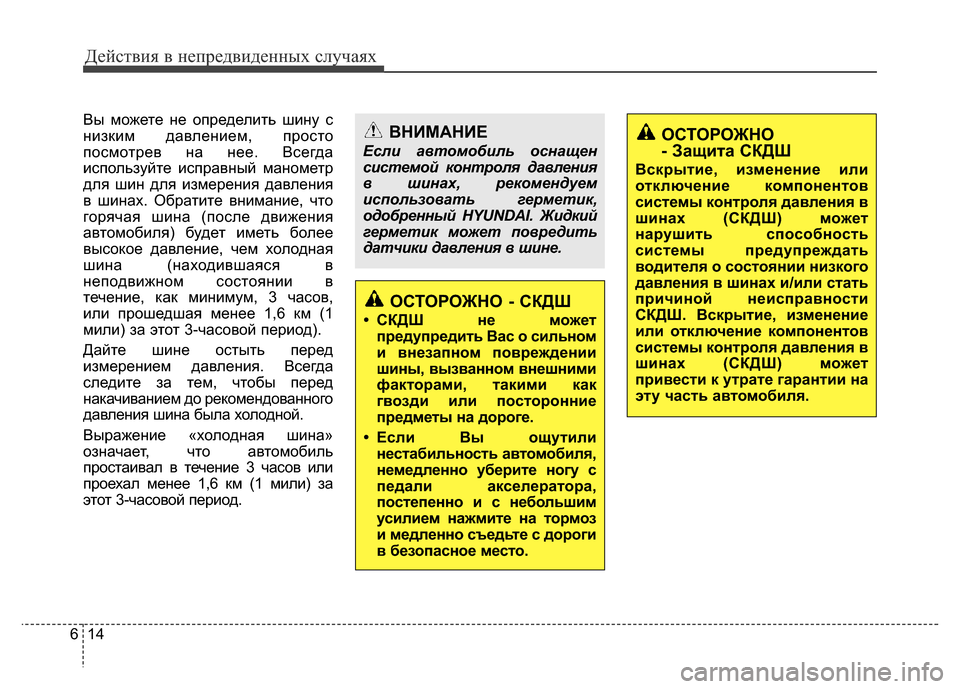

Действия в непредвиденных случаях
14 6
Вы можете не определить шину с
низким давлением, просто
посмотрев на нее. Всегда
используйте исправный манометр
для шин для измерения давления
в шинах. Обратите внимание, что
горячая шина (после движения
автомобиля) будет иметь более
высокое давление, чем холодная
шина (находившаяся в
неподвижном состоянии в
течение, как минимум, 3 часов,
или прошедшая менее 1,6 км (1
мили) за этот 3-часовой период).
Дайте шине остыть перед
измерением давления. Всегда
следите за тем, чтобы перед
накачиванием до рекомендованного
давления шина была холодной.
Выражение «холодная шина»
означает, что автомобиль
простаивал в течение 3 часов или
проехал менее 1,6 км (1 мили) за
этот 3-часовой период.
ОСТОРОЖНО
- Защита СКДШ
Вскрытие, изменение или
отключение компонентов
системы контроля давления в
шинах (СКДШ) может
нарушить способность
системы предупреждать
водителя о состоянии низкого
давления в шинах и/или стать
причиной неисправности
СКДШ. Вскрытие, изменение
или отключение компонентов
системы контроля давления в
шинах (СКДШ) может
привести к утрате гарантии на
эту часть автомобиля.
ОСТОРОЖНО - СКДШ
• СКДШ не может
предупредить Вас о сильном
и внезапном повреждении
шины, вызванном внешними
факторами, такими как
гвозди или посторонние
предметы на дороге.
• Если Вы ощутили
нестабильность автомобиля,
немедленно уберите ногу с
педали акселератора,
постепенно и с небольшим
усилием нажмите на тормоз
и медленно съедьте с дороги
в безопасное место.
ВНИМАНИЕ
Если автомобиль оснащен
системой контроля давления
в шинах, рекомендуем
использовать герметик,
одобренный HYUNDAI. Жидкий
герметик может повредить
датчики давления в шине.

615

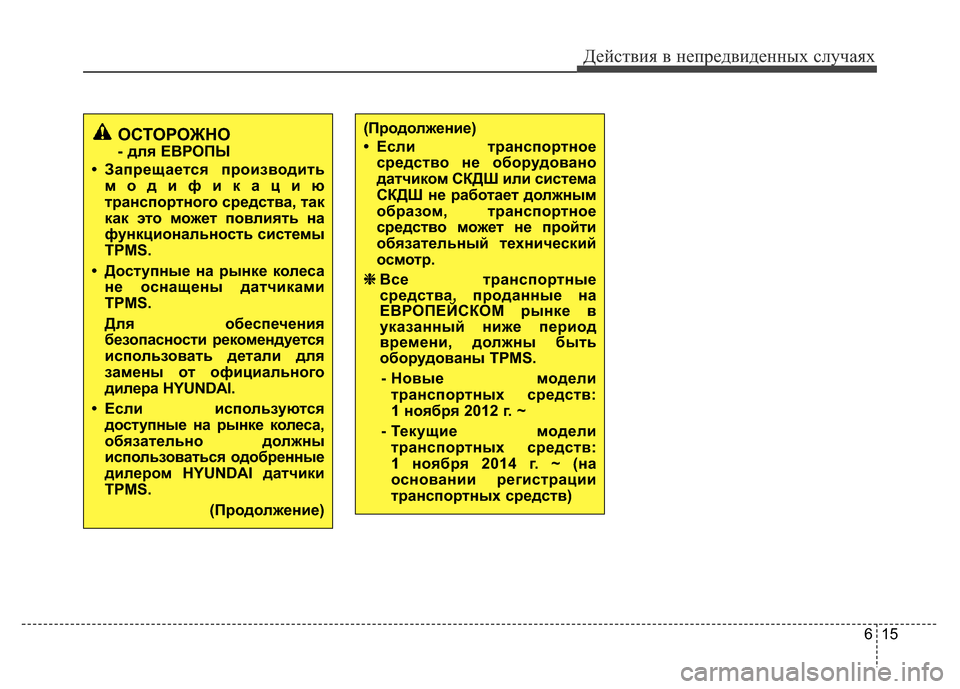

Действия в непредвиденных случаях
ОСТОРОЖНО
- для ЕВРОПЫ
• Запрещается производить
модификацию
транспортного средства, так
как это может повлиять на
функциональность системы
TPMS.
• Доступные на рынке колеса
не оснащены датчиками
TPMS.
Для обеспечения
безопасности рекомендуется
использовать детали для
замены от официального
дилера HYUNDAI.
• Если используются
доступные на рынке колеса,
обязательно должны
использоваться одобренные
дилером HYUNDAI датчики
TPMS.
(Продолжение)
(Продолжение)
• Если транспортное
средство не оборудовано
датчиком СКДШ или система
СКДШ не работает должным
образом, транспортное
средство может не пройти
обязательный технический
осмотр.
❈▼ ##/
#'"0 #'/
4▼✽▲➁46➟■▲3 #/ "
*/+ ! #'
"#%0 '!/ /,
#'"/ TPMS.
B 2"/ %'
##/ #'":
V # JQVJ -. ~
B ➀& %'
##/ #'":
V # JQVW -. ~ C
" #-#
##/ #'"E

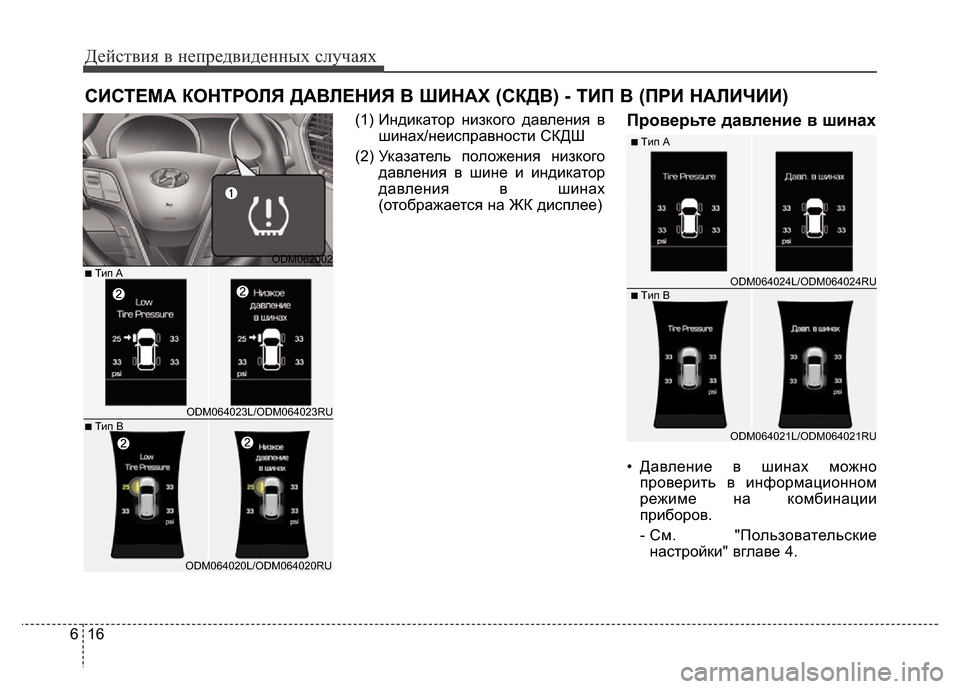

Действия в непредвиденных случаях
16 6
СИСТЕМА КОНТРОЛЯ ДАВЛЕНИЯ В ШИНАХ (СКДВ) - TИП B (ПРИ НАЛИЧИИ)
(1) Индикатор низкого давления в
шинах/неисправности СКДШ
(2) Указатель положения низкого
давления в шине и индикатор
давления в шинах
(отображается на ЖК дисплее)Проверьте давление в шинах
• Давление в шинах можно
проверить в информационном
режиме на комбинации
приборов.
- См. "Пользовательские
настройки" вглаве 4.
ODM062002
ODM064023L/ODM064023RU
■Тип A
ODM064020L/ODM064020RU
■Тип B
ODM064024L/ODM064024RU
■Tип А
ODM064021L/ODM064021RU
■Tип B

617

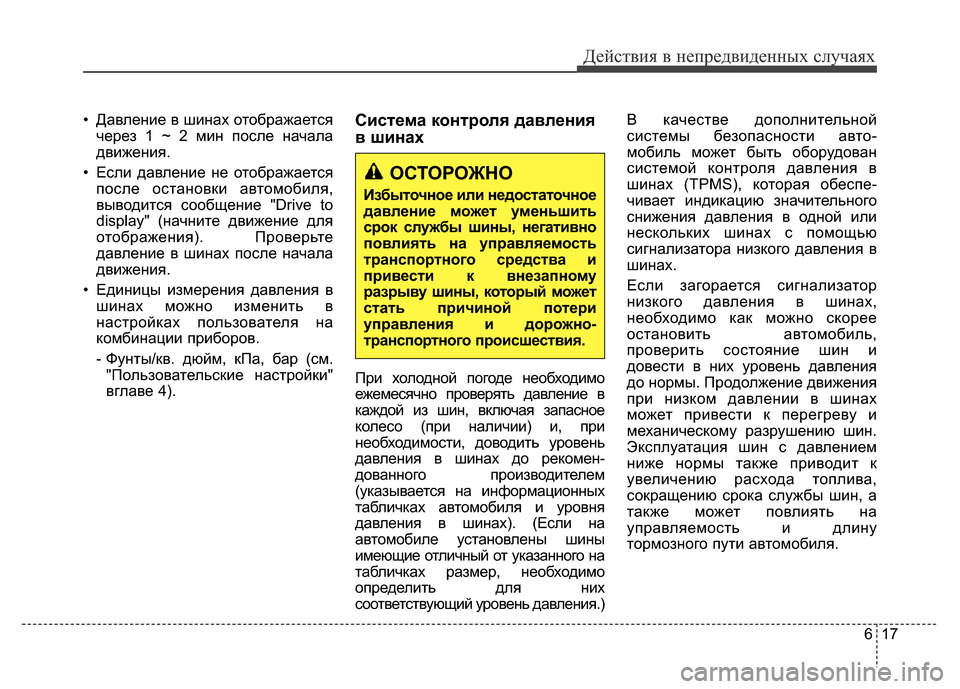

Действия в непредвиденных случаях
• Давление в шинах отображается
через 1 ~ 2 мин после начала
движения.
• Если давление не отображается
после остановки автомобиля,
выводится сообщение "Drive to
display" (начните движение для
отображения). Проверьте
давление в шинах после начала
движения.
• Единицы измерения давления в
шинах можно изменить в
настройках пользователя на
комбинации приборов.
- Фунты/кв. дюйм, кПа, бар (см.
"Пользовательские настройки"
вглаве 4).Система контроля давления
в шинах
При холодной погоде необходимо
ежемесячно проверять давление в
каждой из шин, включая запасное
колесо (при наличии) и, при
необходимости, доводить уровень
давления в шинах до рекомен-
дованного производителем
(указывается на информационных
табличках автомобиля и уровня
давления в шинах). (Если на
автомобиле установлены шины
имеющие отличный от указанного на
табличках размер, необходимо
определить для них
соответствующий уровень давления.)В качестве дополнительной
системы безопасности авто-
мобиль может быть оборудован
системой контроля давления в
шинах (TPMS), которая обеспе-
чивает индикацию значительного
снижения давления в одной или
нескольких шинах с помощью
сигнализатора низкого давления в
шинах.
Если загорается сигнализатор
низкого давления в шинах,
необходимо как можно скорее
остановить автомобиль,
проверить состояние шин и
довести в них уровень давления
до нормы. Продолжение движения
при низком давлении в шинах
может привести к перегреву и
механическому разрушению шин.
Эксплуатация шин с давлением
ниже нормы также приводит к
увеличению расхода топлива,
сокращению срока службы шин, а
также может повлиять на
управляемость и длину
тормозного пути автомобиля.
ОСТОРОЖНО
Избыточное или недостаточное
давление может уменьшить
срок службы шины, негативно
повлиять на управляемость
транспортного средства и
привести к внезапному
разрыву шины, который может
стать причиной потери
управления и дорожно-
транспортного происшествия.
