Техническое обслуживание

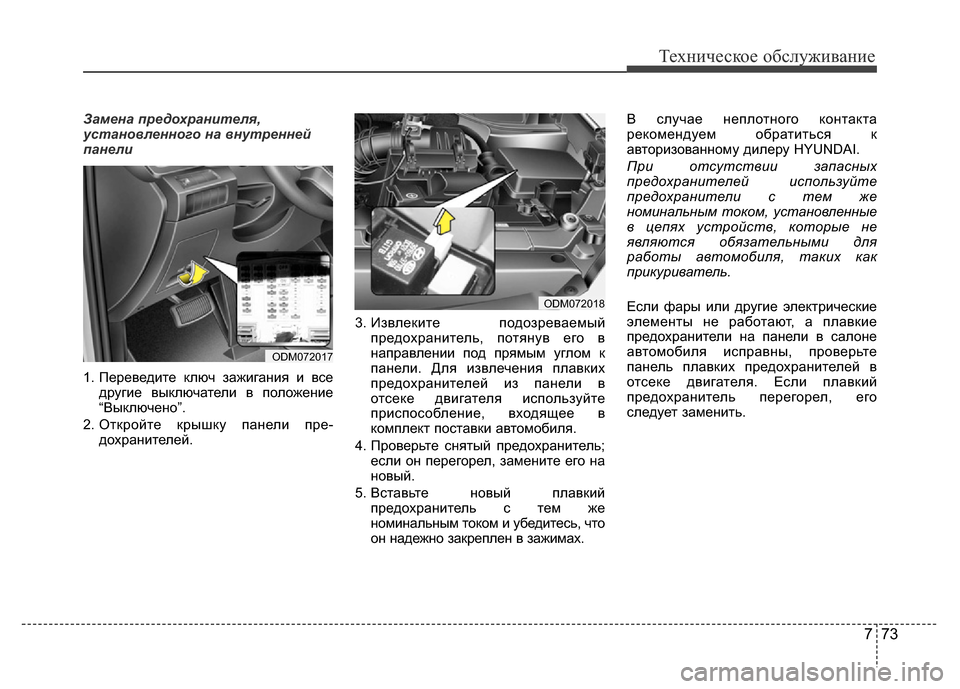

Замена предохранителя,
установленного на внутренней
панели
1. Переведите ключ зажигания и все
другие выключатели в положение
“Выключено”.
2. Откройте крышку панели пре-
дохранителей.3. Извлеките подозреваемый
предохранитель, потянув его в
направлении под прямым углом к
панели. Для извлечения плавких
предохранителей из панели в
отсеке двигателя используйте
приспособление, входящее в
комплект поставки автомобиля.
4. Проверьте снятый предохранитель;
если он перегорел, замените его на
новый.
5. Вставьте новый плавкий
предохранитель с тем же
номинальным током и убедитесь, что
он надежно закреплен в зажимах.В случае неплотного контакта
рекомендуем обратиться к
авторизованному дилеру HYUNDAI.
При отсутствии запасных
предохранителей используйте
предохранители с тем же
номинальным током, установленные
в цепях устройств, которые не
являются обязательными для
работы автомобиля, таких как
прикуриватель.
Если фары или другие электрические
элементы не работают, а плавкие
предохранители на панели в салоне
автомобиля исправны, проверьте
панель плавких предохранителей в
отсеке двигателя. Если плавкий
предохранитель перегорел, его
следует заменить.
ODM072017
ODM072018

Техническое обслуживание
74 7

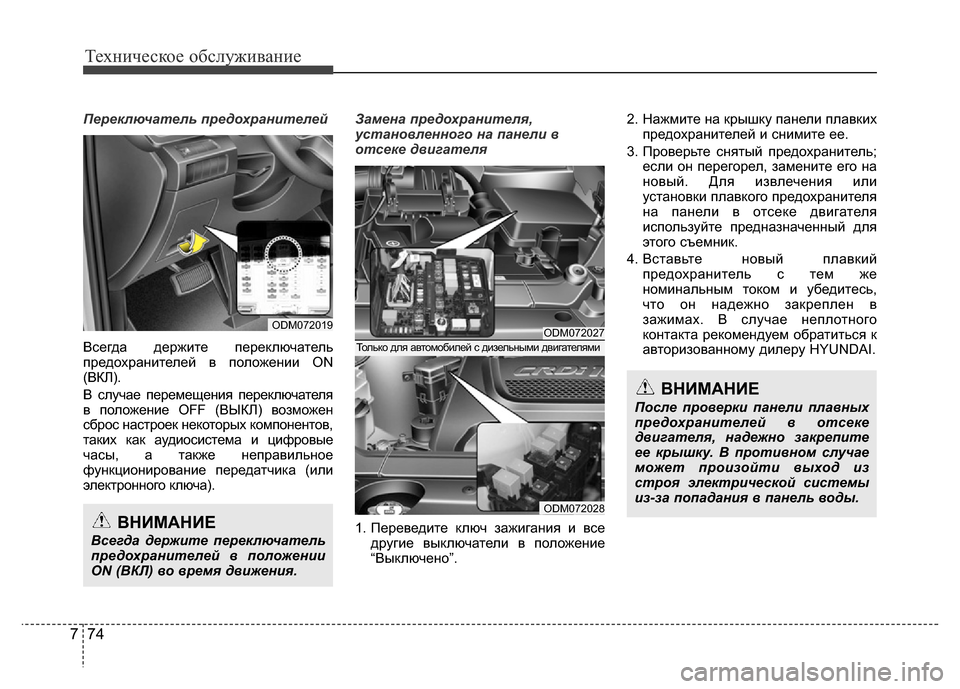

Переключатель предохранителей
Всегда держите переключатель
предохранителей в положении ON
(ВКЛ).
В случае перемещения переключателя
в положение OFF (ВЫКЛ) возможен
сброс настроек некоторых компонентов,
таких как аудиосистема и цифровые
часы, а также неправильное
функционирование передатчика (или
электронного ключа).Замена предохранителя,
установленного на панели в
отсеке двигателя
1. Переведите ключ зажигания и все
другие выключатели в положение
“Выключено”.2. Нажмите на крышку панели плавких
предохранителей и снимите ее.
3. Проверьте снятый предохранитель;
если он перегорел, замените его на
новый. Для извлечения или
установки плавкого предохранителя
на панели в отсеке двигателя
используйте предназначенный для
этого съемник.
4. Вставьте новый плавкий
предохранитель с тем же
номинальным током и убедитесь,
что он надежно закреплен в
зажимах. В случае неплотного
контакта рекомендуем обратиться к
авторизованному дилеру HYUNDAI.
ODM072019
ВНИМАНИЕ
Всегда держите переключатель
предохранителей в положении
ON (ВКЛ) во время движения.
ODM072027
ODM072028
Только для автомобилей с дизельными двигателями
ВНИМАНИЕ
После проверки панели плавных
предохранителей в отсеке
двигателя, надежно закрепите
ее крышку. В противном случае
может произойти выход из
строя электрической системы
из-за попадания в панель воды.

775
Техническое обслуживание

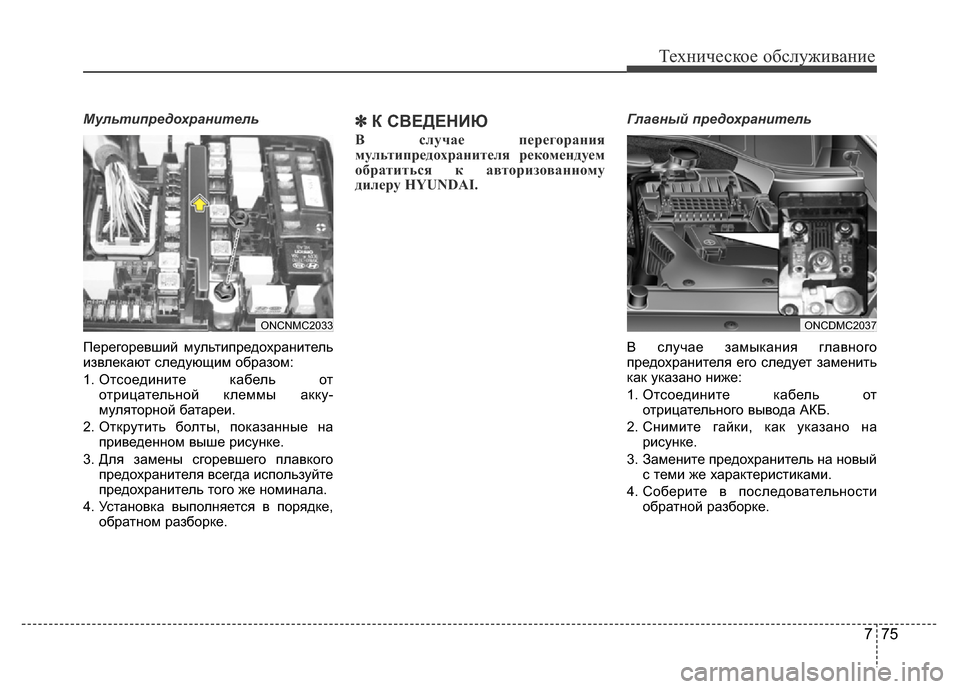

Мультипредохранитель
Перегоревший мультипредохранитель
извлекают следующим образом:
1. Отсоедините кабель от
отрицательной клеммы акку-
муляторной батареи.
2. Открутить болты, показанные на
приведенном выше рисунке.
3. Для замены сгоревшего плавкого
предохранителя всегда используйте
предохранитель того же номинала.
4. Установка выполняется в порядке,
обратном разборке.✽К СВЕДЕНИЮ
В случае перегорания
мультипредохранителя рекомендуем
обратиться к авторизованному
дилеру HYUNDAI.
Главный предохранитель
В случае замыкания главного
предохранителя его следует заменить
как указано ниже:
1. Отсоедините кабель от
отрицательного вывода АКБ.
2. Снимите гайки, как указано на
рисунке.
3. Замените предохранитель на новый
с теми же характеристиками.
4. Соберите в последовательности
обратной разборке.
ONCNMC2033ONCDMC2037

Техническое обслуживание
76 7

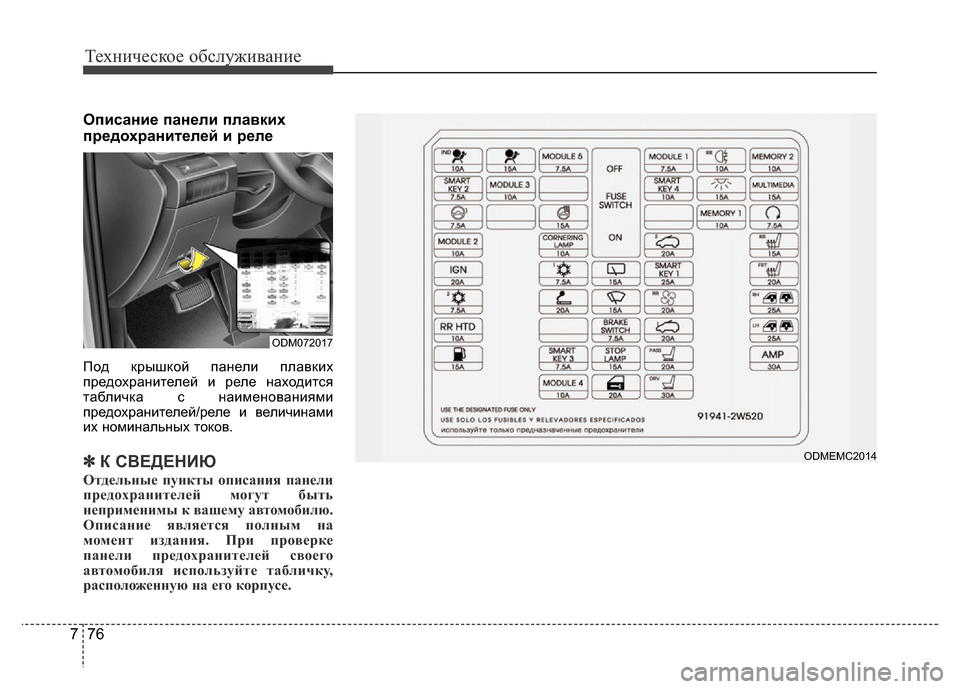

Описание панели плавких
предохранителей и реле
Под крышкой панели плавких
предохранителей и реле находится
табличка с наименованиями
предохранителей/реле и величинами
их номинальных токов.
✽К СВЕДЕНИЮ
Отдельные пункты описания панели
предохранителей могут быть
неприменимы к вашему автомобилю.
Описание является полным на
момент издания. При проверке
панели предохранителей своего
автомобиля используйте табличку,
расположенную на его корпусе.
ODM072017
ODMEMC2014

777
Техническое обслуживание

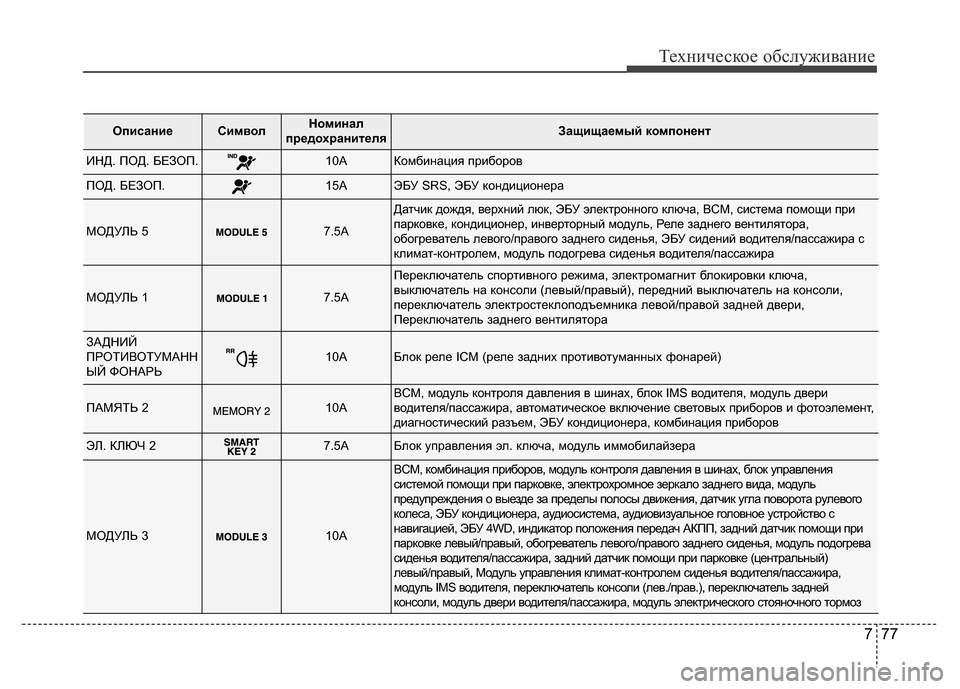

ОписаниеСимволНоминал
предохранителяЗащищаемый компонент
ИНД. ПОД. БЕЗОП.10AКомбинация приборов
ПОД. БЕЗОП.15AЭБУ SRS, ЭБУ кондиционера
МОДУЛЬ 57.5A
Датчик дождя, верхний люк, ЭБУ электронного ключа, BCM, система помощи при
парковке, кондиционер, инверторный модуль, Реле заднего вентилятора,
обогреватель левого/правого заднего сиденья, ЭБУ сидений водителя/пассажира с
климат-контролем, модуль подогрева сиденья водителя/пассажира
МОДУЛЬ 17.5A
Переключатель спортивного режима, электромагнит блокировки ключа,
выключатель на консоли (левый/правый), передний выключатель на консоли,
переключатель электростеклоподъемника левой/правой задней двери,
Переключатель заднего вентилятора
ЗАДНИЙ
ПРОТИВОТУМАНН
ЫЙ ФОНАРЬ10AБлок реле ICM (реле задних противотуманных фонарей)
ПАМЯТЬ 210ABCM, модуль контроля давления в шинах, блок IMS водителя, модуль двери
водителя/пассажира, автоматическое включение световых приборов и фотоэлемент,
диагностический разъем, ЭБУ кондиционера, комбинация приборов
ЭЛ. КЛЮЧ 27.5AБлок управления эл. ключа, модуль иммобилайзера
МОДУЛЬ 310A
BCM, комбинация приборов, модуль контроля давления в шинах, блок управления
системой помощи при парковке, электрохромное зеркало заднего вида, модуль
предупреждения о выезде за пределы полосы движения, датчик угла поворота рулевого
колеса, ЭБУ кондиционера, аудиосистема, аудиовизуальное головное устройство с
навигацией, ЭБУ 4WD, индикатор положения передач АКПП, задний датчик помощи при
парковке левый/правый, обогреватель левого/правого заднего сиденья, модуль подогрева
сиденья водителя/пассажира, задний датчик помощи при парковке (центральный)
левый/правый, Модуль управления климат-контролем сиденья водителя/пассажира,
модуль IMS водителя, переключатель консоли (лев./прав.), переключатель задней
консоли, модуль двери водителя/пассажира, модуль электрического стояночного тормоз

Техническое обслуживание
78 7
ОписаниеСимволНоминал
предохранителяЗащищаемый компонент
ЭЛ. КЛЮЧ 410AКнопка пуска и останова, модуль иммобилайзера
ПЛАФОН
ОСВЕЩЕНИЯ
САЛОНА15AПлафон багажника, лампа в солнцезащ. козырьке (лев/прав. ст.), плафон
потолочной консоли, центральный плафон освещения салона, левая/правая
лампа индивидуальной подсветки
МУЛЬТИМЕДИАMULTI MEDIA15AАудиосистема, аудиовизуальное головное устройство с навигацией, цифровые часы
MDPS7.5AБлок MDPS
Подогреваемая
ручка15AПереключатель на рулевом колесе
ПАМЯТЬ 110AРадиочастотный приемник, подсветка замка зажигания и датчик открытия двери
ПУСК7.5AБез ИММОБ. и эл. ключа: Блок реле ICM (реле охранной сигнализации)
С иммоб./эл. ключом: ЭБУД/PCM, переключатель диапазонов АКПП, ЭБУ
электронного ключа, коробка предохранителей и реле в моторном отсеке (реле 2)
МОДУЛЬ 210A
Адаптивная система коррекции фар, выключатель в передней панели, ЭБУ
свечей накаливания (дизельный двигатель), многофункциональный
диагностический разъем, левая/правая фара, привод корректора угла наклона
левой/правой фары, блок автоматической коррекции угла наклона фар,
выключатель стоп-сигнала, дизельный блок (реле 1 (дизельный двигатель)
ВЕРХНИЙ ЛЮК 220Aлюка
ОБОГРЕВАТЕЛЬ
ЗАДНЕГО
СИДЕНЬЯ15AОбогреватель левого/правого заднего сиденья

779
Техническое обслуживание
ОписаниеСимволНоминал
предохранителяЗащищаемый компонент
ЗАЖ.20AБлок реле и предохранителей моторного отсека (предохранители - F36, F37, F38)
КОНДИЦИОНЕР 17.5AБлок реле и предохранителей М/О (реле 4/14), ЭБУ кондиционера,
ионизатор на комбинации приборов, дизельный блок (реле 3/4)
ЗАДНИЙ
СТЕКЛООЧИСТИТ
ЕЛЬ15AРеле заднего стеклоочистителя, электродвигатель заднего стеклоочистителя,
многофункциональный переключатель
ЭЛ. КЛЮЧ 125AБлок управления эл. ключами
ОБОГРЕВАТЕЛЬ
ПЕРЕДНЕГО
СИДЕНЬЯ20AЭБУ сидений водителя/пассажира с климат-контролем, блок управления
обогревателем сиденья водителя/пассажира
КОНДИЦИОНЕР 27.5AЭБУ кондиционера
ПРИКУРИВАТЕЛЬ20AПередняя розетка питания и прикуриватель, розетка питания в багажном
отделении
ОЧИСТИТЕЛЬ
ВЕТРОВОГО
СТЕКЛА15AМногофункциональный переключатель, блок реле и предохранителей моторного
отсека (реле 9/11)
ЗАДНИЙ
ВЕНТИЛЯТОР20AБлок реле ICM (реле заднего вентилятора)
ПРАВ.
ЭЛЕКТРОСТ.25A
Блок управления электрическим стеклоподъемником пассажира с защитой от
защемления, Дверной модуль пассажира, Выключатель заднего
электростеклоподъемника ПРАВ, Блок управления задним электрическим
стеклоподъемником с защитой от защемления ПРАВ
ОБОГРЕВАТЕЛЯ
ЗАДНЕГО СТЕКЛА10AЭБУ кондиционера

Техническое обслуживание
80 7

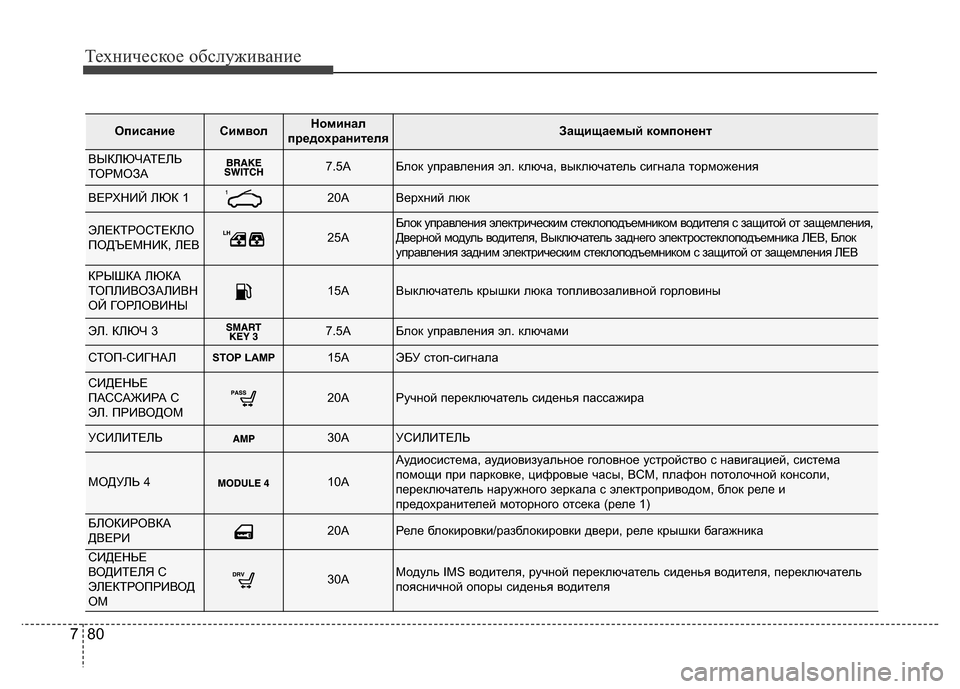

ОписаниеСимволНоминал
предохранителяЗащищаемый компонент
ВЫКЛЮЧАТЕЛЬ
ТОРМОЗА7.5AБлок управления эл. ключа, выключатель сигнала торможения
ВЕРХНИЙ ЛЮК 120AВерхний люк
ЭЛЕКТРОСТЕКЛО
ПОДЪЕМНИК, ЛЕВ25AБлок управления электрическим стеклоподъемником водителя с защитой от защемления,
Дверной модуль водителя, Выключатель заднего электростеклоподъемника ЛЕВ, Блок
управления задним электрическим стеклоподъемником с защитой от защемления ЛЕВ
КРЫШКА ЛЮКА
ТОПЛИВОЗАЛИВН
ОЙ ГОРЛОВИНЫ15AВыключатель крышки люка топливозаливной горловины
ЭЛ. КЛЮЧ 37.5AБлок управления эл. ключами
СТОП-СИГНАЛSTOP LAMP15AЭБУ стоп-сигнала
СИДЕНЬЕ
ПАССАЖИРА С
ЭЛ. ПРИВОДОМ20AРучной переключатель сиденья пассажира
УСИЛИТЕЛЬ30AУСИЛИТЕЛЬ
МОДУЛЬ 410A
Аудиосистема, аудиовизуальное головное устройство с навигацией, система
помощи при парковке, цифровые часы, BCM, плафон потолочной консоли,
переключатель наружного зеркала с электроприводом, блок реле и
предохранителей моторного отсека (реле 1)
БЛОКИРОВКА
ДВЕРИ20AРеле блокировки/разблокировки двери, реле крышки багажника
СИДЕНЬЕ
ВОДИТЕЛЯ С
ЭЛЕКТРОПРИВОД
ОМ
30AМодуль IMS водителя, ручной переключатель сиденья водителя, переключатель
поясничной опоры сиденья водителя
