2016 Hyundai Grand Santa Fe Инструкция по эксплуатации (in Russian)

Технические характеристики & Информация для потребителя
10 8

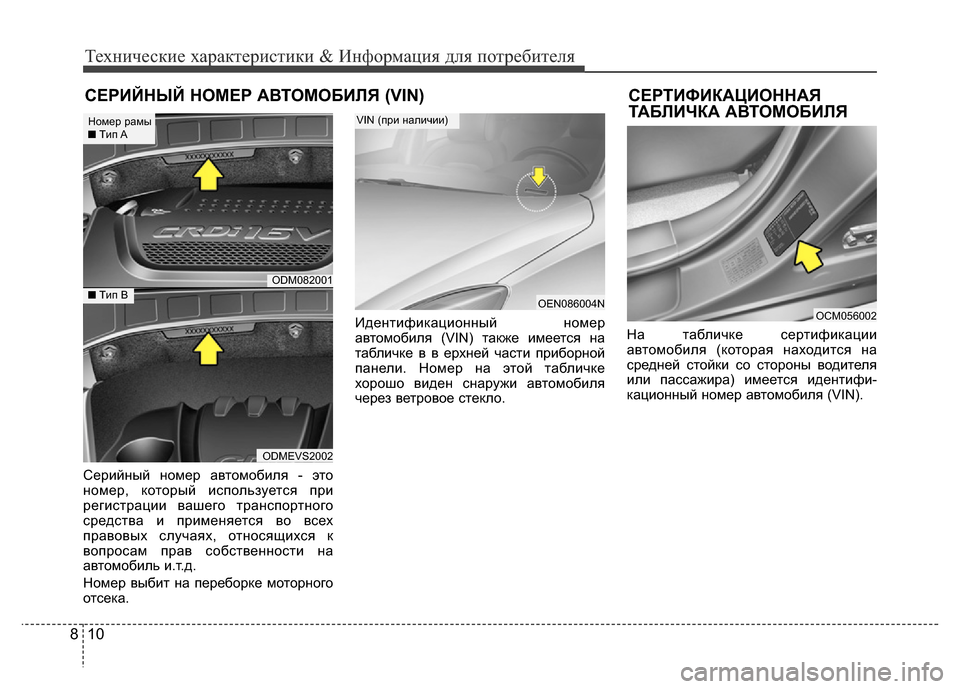

СЕРИЙНЫЙ НОМЕР АВТОМОБИЛЯ (VIN) СЕРТИФИКАЦИОННАЯ
ТАБЛИЧКА АВТОМОБИЛЯ
Серийный номер автомобиля - это
номер, который используется при
регистрации вашего транспортного
средства и применяется во всех
правовых случаях, относящихся к
вопросам прав собственности на
автомобиль и.т.д.
Номер выбит на переборке моторного
отсека.Идентификационный номер
автомобиля (VIN) также имеется на
табличке в в ерхней части приборной
панели. Номер на этой табличке
хорошо виден снаружи автомобиля
через ветровое стекло.На табличке сертификации
автомобиля (которая находится на
средней стойки со стороны водителя
или пассажира) имеется идентифи-
кационный номер автомобиля (VIN).
OEN086004N
VIN (при наличии)
OCM056002
ODM082001
ODMEVS2002
Номер рамы
■Tип A
■Tип В

811
Технические характеристики & Информация для потребителя

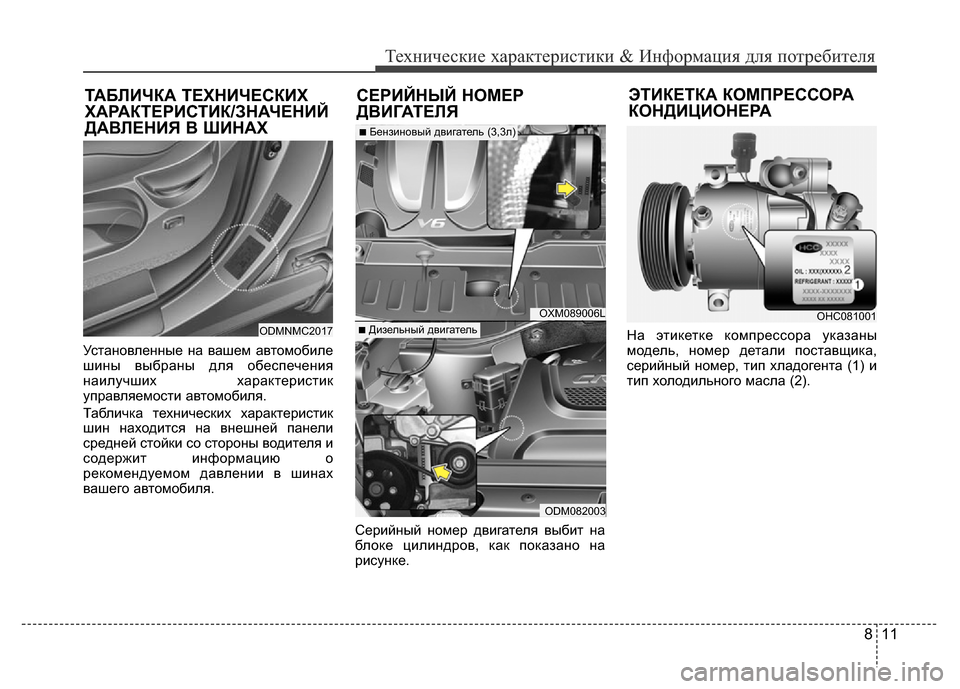

Установленные на вашем автомобиле
шины выбраны для обеспечения
наилучших характеристик
управляемости автомобиля.
Табличка технических характеристик
шин находится на внешней панели
средней стойки со стороны водителя и
содержит информацию о
рекомендуемом давлении в шинах
вашего автомобиля.
Серийный номер двигателя выбит на
блоке цилиндров, как показано на
рисунке.На этикетке компрессора указаны
модель, номер детали поставщика,
серийный номер, тип хладогента (1) и
тип холодильного масла (2).
СЕРИЙНЫЙ НОМЕР
ДВИГАТЕЛЯ ТАБЛИЧКА ТЕХНИЧЕСКИХ
ХАРАКТЕРИСТИК/ЗНАЧЕНИЙ
ДАВЛЕНИЯ В ШИНАХ
ODMNMC2017
OXM089006L
■Бензиновый двигатель (3,3л)
■Дизельный двигатель
ODM082003
OHC081001
ЭТИКЕТКА КОМПРЕССОРА
КОНДИЦИОНЕРА

812
Технические характеристики & Информация для потребителя
Этикетка хладагента находится в
передней части моторного отсека.Радиочастотные компоненты
транспортного средства соответствуют
требованиям и иным применимым
положениям Директивы 1995/5/EC.
Более подробная информация,
включая декларацию соответствия
производителя доступна на веб-сайте
HYUNDAI:
http://service.hyundai-motor.com
ODMNMC2016
ЭТИКЕТКА ХЛАДАГЕНТАДЕКЛАРАЦИЯ
СООТВЕТСТВИЯ
CE0678
■Пример

Приложение

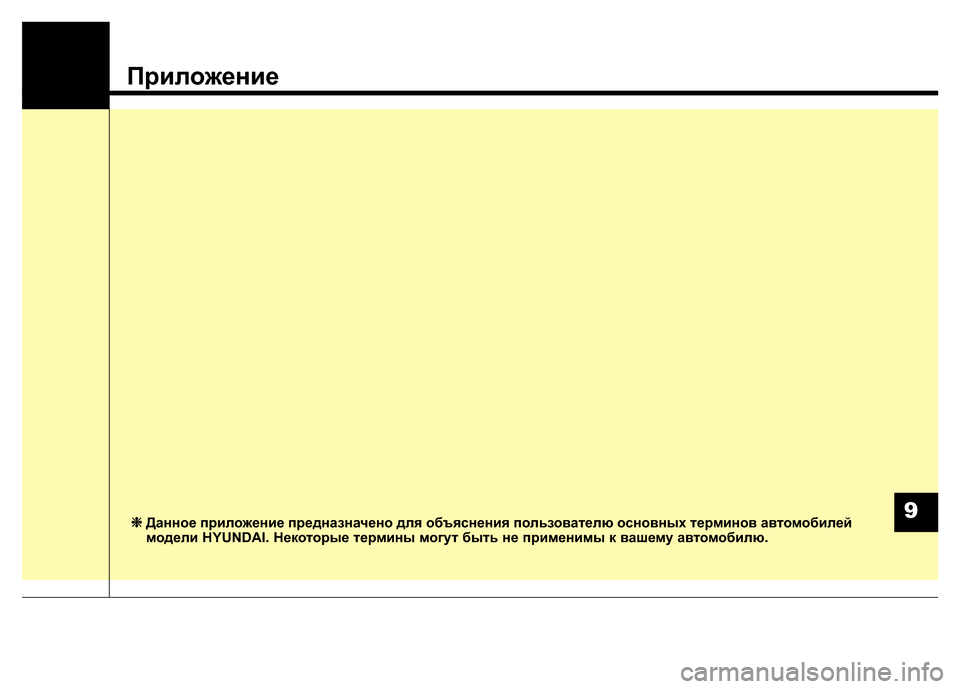

9❈Данное приложение предназначено для объяснения пользователю основных терминов автомобилей
модели HYUNDAI. Некоторые термины могут быть не применимы к вашему автомобилю.

Приложение
2 9

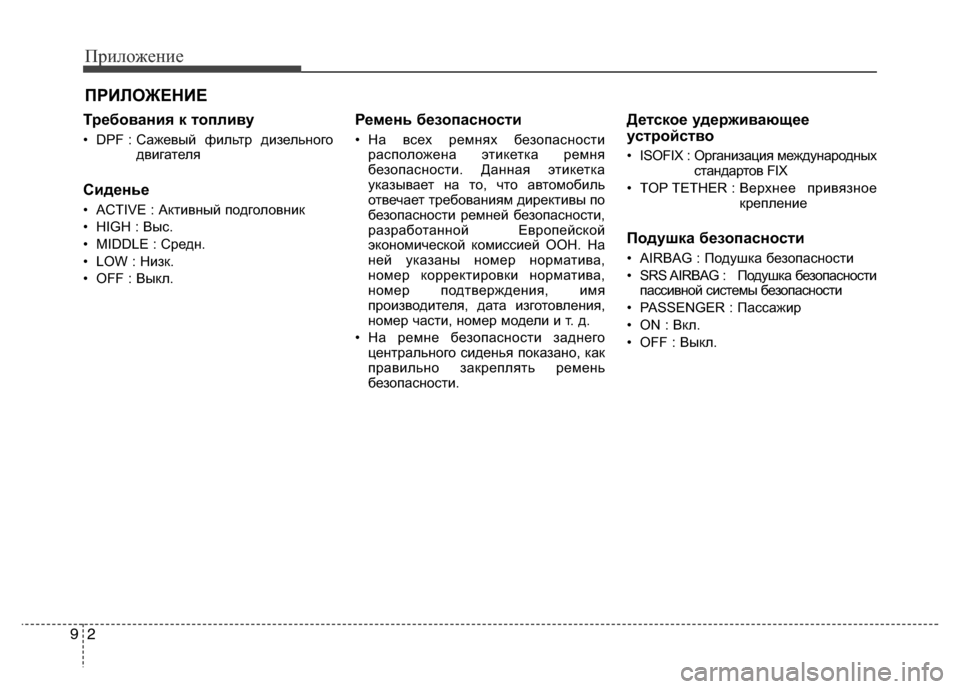

Требования к топливу
• DPF : Сажевый фильтр дизельного
двигателя
Сиденье
• ACTIVE : Активный подголовник
• HIGH : Выс.
• MIDDLE : Средн.
• LOW : Низк.
• OFF : Выкл.
Ремень безопасности
• На всех ремнях безопасности
расположена этикетка ремня
безопасности. Данная этикетка
указывает на то, что автомобиль
отвечает требованиям директивы по
безопасности ремней безопасности,
разработанной Европейской
экономической комиссией ООН. На
ней указаны номер норматива,
номер корректировки норматива,
номер подтверждения, имя
производителя, дата изготовления,
номер части, номер модели и т. д.
• На ремне безопасности заднего
центрального сиденья показано, как
правильно закреплять ремень
безопасности.
Детское удерживающее
устройство
• ISOFIX : Организация международных
стандартов FIX
• TOP TETHER : Верхнее привязное
крепление
Подушка безопасности
• AIRBAG : Подушка безопасности
• SRS AIRBAG : Подушка безопасности
пассивной системы безопасности
• PASSENGER : Пассажир
•ON : Вкл.
• OFF : Выкл.
ПРИЛОЖЕНИЕ

93
Приложение

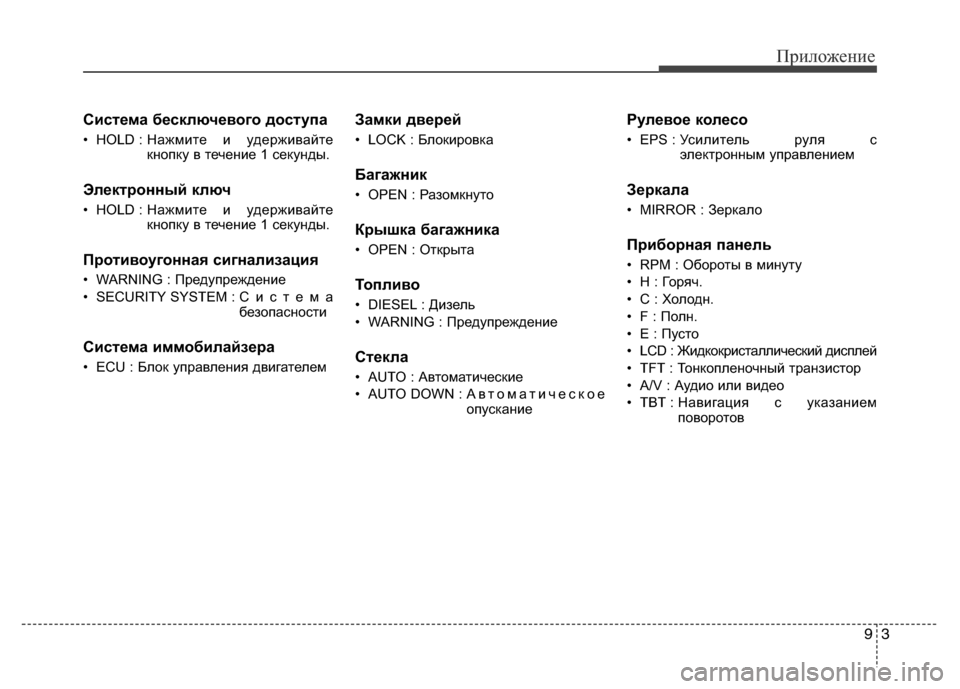

Система бесключевого доступа
• HOLD : Нажмите и удерживайте
кнопку в течение 1 секунды.
Электронный ключ
• HOLD : Нажмите и удерживайте
кнопку в течение 1 секунды.
Противоугонная сигнализация
• WARNING : Предупреждение
• SECURITY SYSTEM : С и с т е м а
безопасности
Система иммобилайзера
• ECU : Блок управления двигателем
Замки дверей
• LOCK : Блокировка
Багажник
• OPEN : Разомкнуто
Крышка багажника
• OPEN : Открыта
Топливо
• DIESEL : Дизель
• WARNING : Предупреждение
Стекла
• AUTO : Автоматические
• AUTO DOWN : Автоматическое
опускание
Рулевое колесо
• EPS : Усилитель руля с
электронным управлением
Зеркала
• MIRROR : Зеркало
Приборная панель
• RPM : Обороты в минуту
•H : Горяч.
•C : Холодн.
• F : Полн.
• E : Пусто
• LCD : Жидкокристаллический дисплей
• TFT : Тонкопленочный транзистор
• A/V : Аудио или видео
• TBT : Навигация с указанием
поворотов

Приложение
4 9

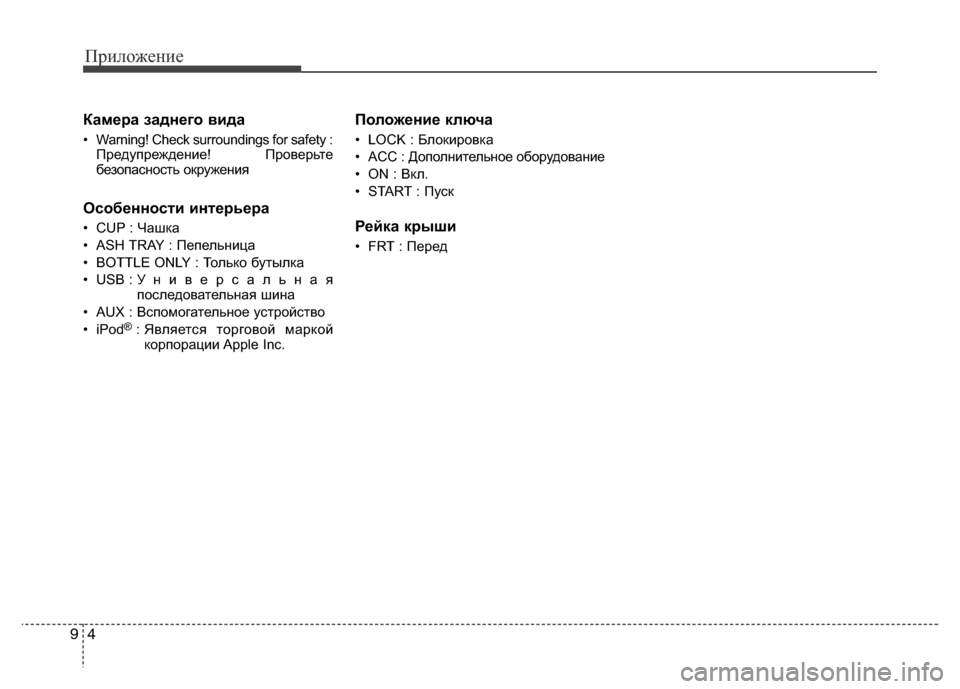

Камера заднего вида
• Warning! Check surroundings for safety :
Предупреждение! Проверьте
безопасность окружения
Особенности интерьера
• CUP : Чашка
• ASH TRAY : Пепельница
• BOTTLE ONLY : Только бутылка
•USB : Универсальная
последовательная шина
• AUX : Вспомогательное устройство
• iPod
®: Является торговой маркой
корпорации Apple Inc.
Положение ключа
• LOCK : Блокировка
• ACC : Дополнительное оборудование
•ON : Вкл.
• START : Пуск
Рейка крыши
• FRT : Перед

95
Приложение

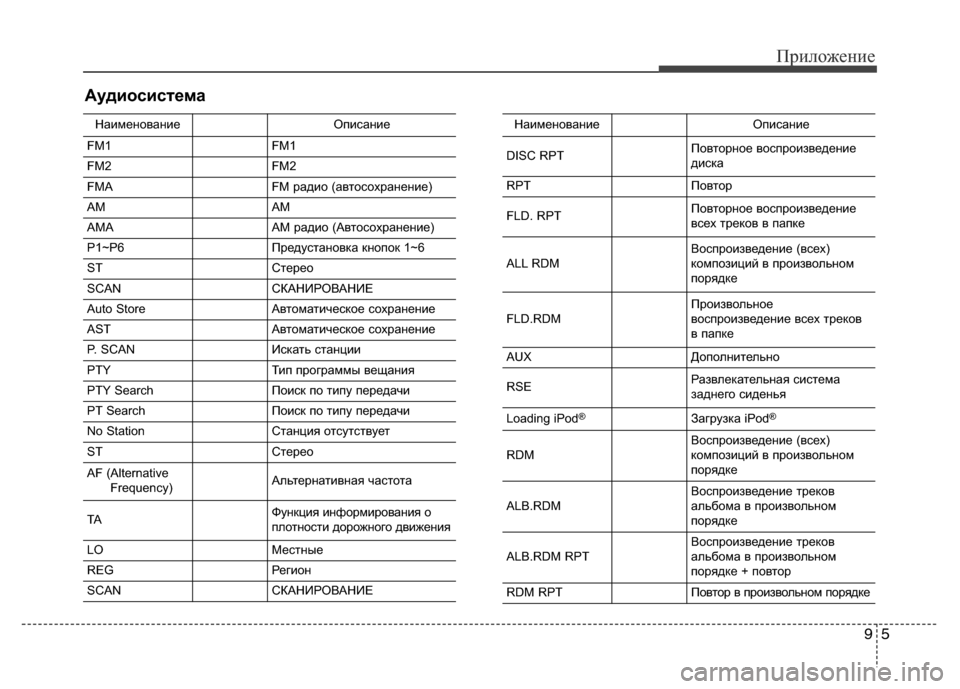

Аудиосистема
НаименованиеОписание
FM1FM1
FM2FM2
FMAFM радио (автосохранение)
AMAM
AMAAM радио (Автосохранение)
P1~P6Предустановка кнопок 1~6
STСтерео
SCANСКАНИРОВАНИЕ
Auto StoreАвтоматическое сохранение
ASTАвтоматическое сохранение
P. SCANИскать станции
PTYТип программы вещания
PTY Search Поиск по типу передачи
PT SearchПоиск по типу передачи
No StationСтанция отсутствует
STСтерео
AF (Alternative
Frequency)Альтернативная частота
TAФункция информирования о
плотности дорожного движения
LOМестные
REG Регион
SCANСКАНИРОВАНИЕ
НаименованиеОписание
DISC RPTПовторное воспроизведение
диска
RPTПовтор
FLD. RPTПовторное воспроизведение
всех треков в папке
ALL RDMВоспроизведение (всех)
композиций в произвольном
порядке
FLD.RDMПроизвольное
воспроизведение всех треков
в папке
AUXДополнительно
RSEРазвлекательная система
заднего сиденья
Loading iPod®Загрузка iPod®
RDMВоспроизведение (всех)
композиций в произвольном
порядке
ALB.RDMВоспроизведение треков
альбома в произвольном
порядке
ALB.RDM RPTВоспроизведение треков
альбома в произвольном
порядке + повтор
RDM RPTПовтор в произвольном порядке
