2016 Hyundai Grand Santa Fe Инструкция по эксплуатации (in Russian)

Управление автомобилем
40 5

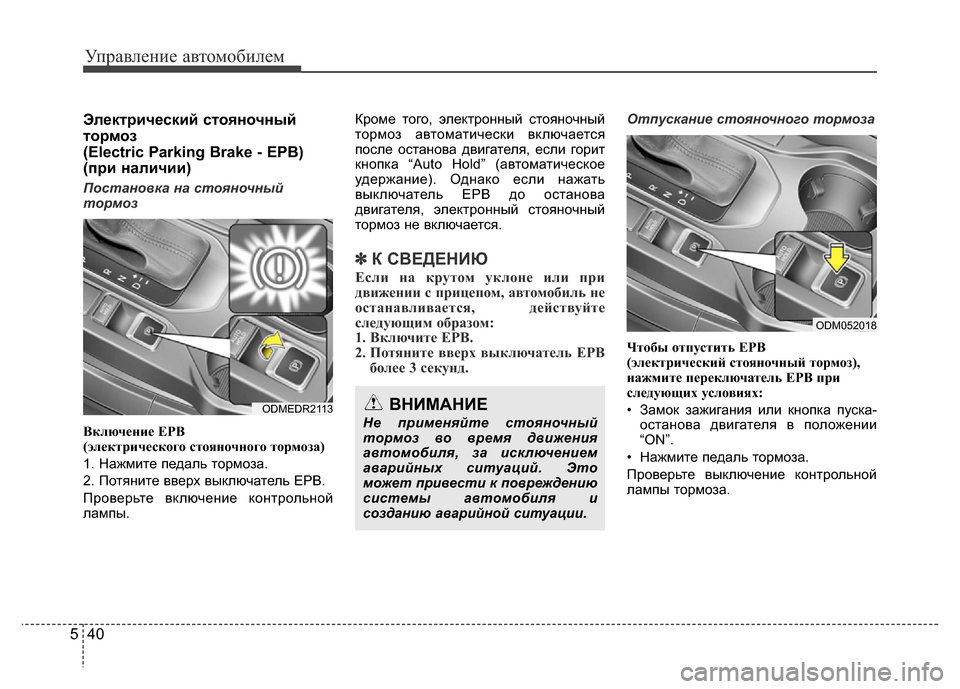

Электрический стояночный
тормоз
(Electric Parking Brake - EPB)
(при наличии)
Постановка на стояночный
тормоз
Включение EPB
(электрического стояночного тормоза)
1. Нажмите педаль тормоза.
2. Потяните вверх выключатель EPB.
Проверьте включение контрольной
лампы.Кроме того, электронный стояночный
тормоз автоматически включается
после останова двигателя, если горит
кнопка “Auto Hold” (автоматическое
удержание). Однако если нажать
выключатель EP до останова
двигателя, электронный стояночный
тормоз не включается.
✽К СВЕДЕНИЮ
Если на крутом уклоне или при
движении с прицепом, автомобиль не
останавливается, действуйте
следующим образом:
1. Включите EPB.
2. Потяните вверх выключатель EPB
более 3 секунд.
Отпускание стояночного тормоза
Чтобы отпустить EPB
(электрический стояночный тормоз),
нажмите переключатель EPB при
следующих условиях:
• Замок зажигания или кнопка пуска-
останова двигателя в положении
“ON”.
• Нажмите педаль тормоза.
Проверьте выключение контрольной
лампы тормоза.
ODMEDR2113ВНИМАНИЕ
Не применяйте стояночный
тормоз во время движения
автомобиля, за исключением
аварийных ситуаций. Это
может привести к повреждению
системы автомобиля и
созданию аварийной ситуации.
ODM052018

541
Управление автомобилем

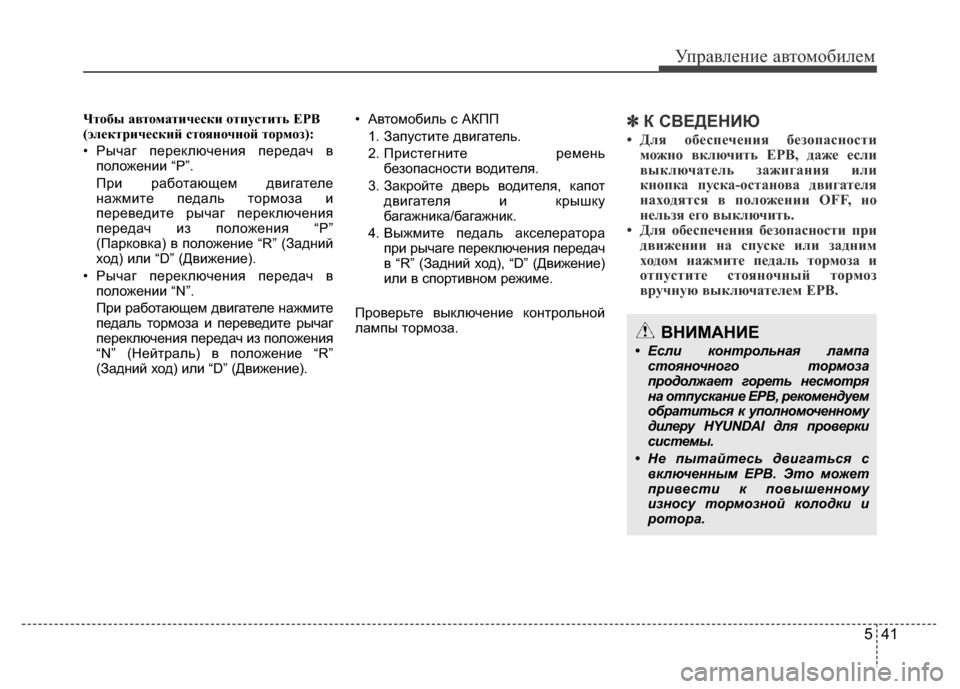

Чтобы автоматически отпустить EPB
(электрический стояночной тормоз):
• Рычаг переключения передач в
положении “P”.
При работающем двигателе
нажмите педаль тормоза и
переведите рычаг переключения
передач из положения “P”
(Парковка) в положение “R” (Задний
ход) или “D” (Движение).
• Рычаг переключения передач в
положении “N”.
При работающем двигателе нажмите
педаль тормоза и переведите рычаг
переключения передач из положения
“N” (Нейтраль) в положение “R”
(Задний ход) или “D” (Движение).• Автомобиль с АКПП
1. Запустите двигатель.
2. Пристегните ремень
безопасности водителя.
3. Закройте дверь водителя, капот
двигателя и крышку
багажника/багажник.
4. Выжмите педаль акселератора
при рычаге переключения передач
в “R” (Задний ход), “D” (Движение)
или в спортивном режиме.
Проверьте выключение контрольной
лампы тормоза.✽К СВЕДЕНИЮ
• Для обеспечения безопасности
можно включить EPB, даже если
выключатель зажигания или
кнопка пуска-останова двигателя
находятся в положении OFF, но
нельзя его выключить.
• Для обеспечения безопасности при
движении на спуске или задним
ходом нажмите педаль тормоза и
отпустите стояночный тормоз
вручную выключателем EPB.
ВНИМАНИЕ
• Если контрольная лампа
стояночного тормоза
продолжает гореть несмотря
на отпускание EPB, рекомендуем
обратиться к уполномоченному
дилеру HYUNDAI для проверки
системы.
• Не пытайтесь двигаться с
включенным EPB. Это может
привести к повышенному
износу тормозной колодки и
ротора.

Управление автомобилем
42 5

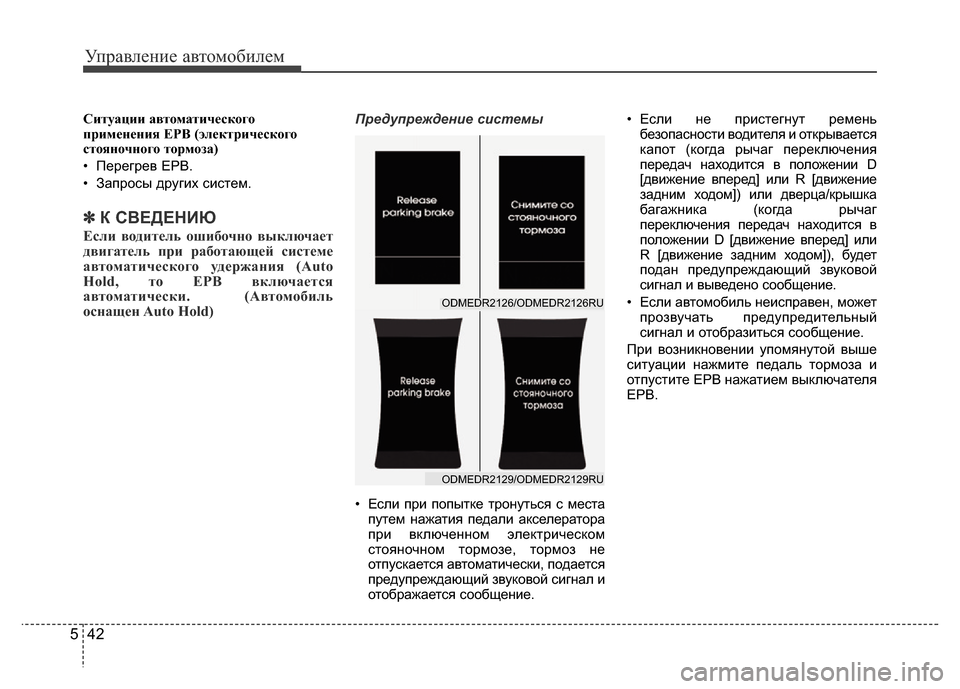

Ситуации автоматического
применения EPB (электрического
стояночного тормоза)
• Перегрев EPB.
• Запросы других систем.
✽К СВЕДЕНИЮ
Если водитель ошибочно выключает
двигатель при работающей системе
автоматического удержания (Auto
Hold, то EPB включается
автоматически. (Автомобиль
оснащен Auto Hold)
Предупреждение системы
• Если при попытке тронуться с места
путем нажатия педали акселератора
при включенном электрическом
стояночном тормозе, тормоз не
отпускается автоматически, подается
предупреждающий звуковой сигнал и
отображается сообщение.• Если не пристегнут ремень
безопасности водителя и открывается
капот (когда рычаг переключения
передач находится в положении D
[движение вперед] или R [движение
задним ходом]) или дверца/крышка
багажника (когда рычаг
переключения передач находится в
положении D [движение вперед] или
R [движение задним ходом]), будет
подан предупреждающий звуковой
сигнал и выведено сообщение.
• Если автомобиль неисправен, может
прозвучать предупредительный
сигнал и отобразиться сообщение.
При возникновении упомянутой выше
ситуации нажмите педаль тормоза и
отпустите EP нажатием выключателя
EPB.
ODMEDR2129/ODMEDR2129RU
ODMEDR2126/ODMEDR2126RU

543
Управление автомобилем

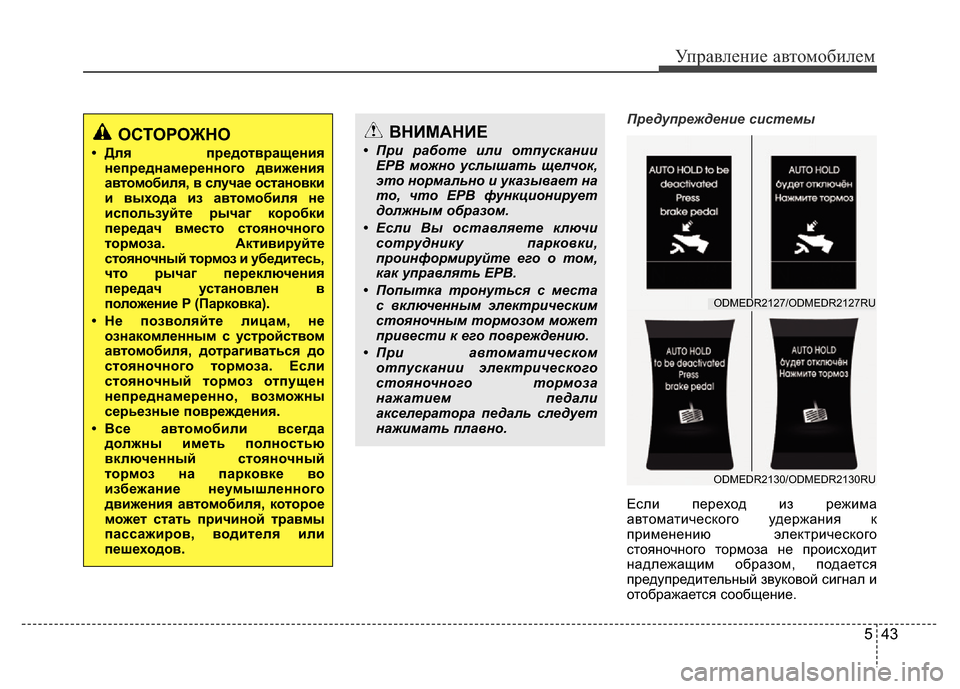

Предупреждение системы
Если переход из режима
автоматического удержания к
применению электрического
стояночного тормоза не происходит
надлежащим образом, подается
предупредительный звуковой сигнал и
отображается сообщение.
ОСТОРОЖНО
• Для предотвращения
непреднамеренного движения
автомобиля, в случае остановки
и выхода из автомобиля не
используйте рычаг коробки
передач вместо стояночного
тормоза. Активируйте
стояночный тормоз и убедитесь,
что рычаг переключения
передач установлен в
положение P (Парковка).
• Не позволяйте лицам, не
ознакомленным с устройством
автомобиля, дотрагиваться до
стояночного тормоза. Если
стояночный тормоз отпущен
непреднамеренно, возможны
серьезные повреждения.
• Все автомобили всегда
должны иметь полностью
включенный стояночный
тормоз на парковке во
избежание неумышленного
движения автомобиля, которое
может стать причиной травмы
пассажиров, водителя или
пешеходов.
ВНИМАНИЕ
• При работе или отпускании
EPB можно услышать щелчок,
это нормально и указывает на
то, что EPB функционирует
должным образом.
• Если Вы оставляете ключи
сотруднику парковки,
проинформируйте его о том,
как управлять EPB.
• Попытка тронуться с места
с включенным электрическим
стояночным тормозом может
привести к его повреждению.
• При автоматическом
отпускании электрического
стояночного тормоза
нажатием педали
акселератора педаль следует
нажимать плавно.
ODMEDR2130/ODMEDR2130RU
ODMEDR2127/ODMEDR2127RU

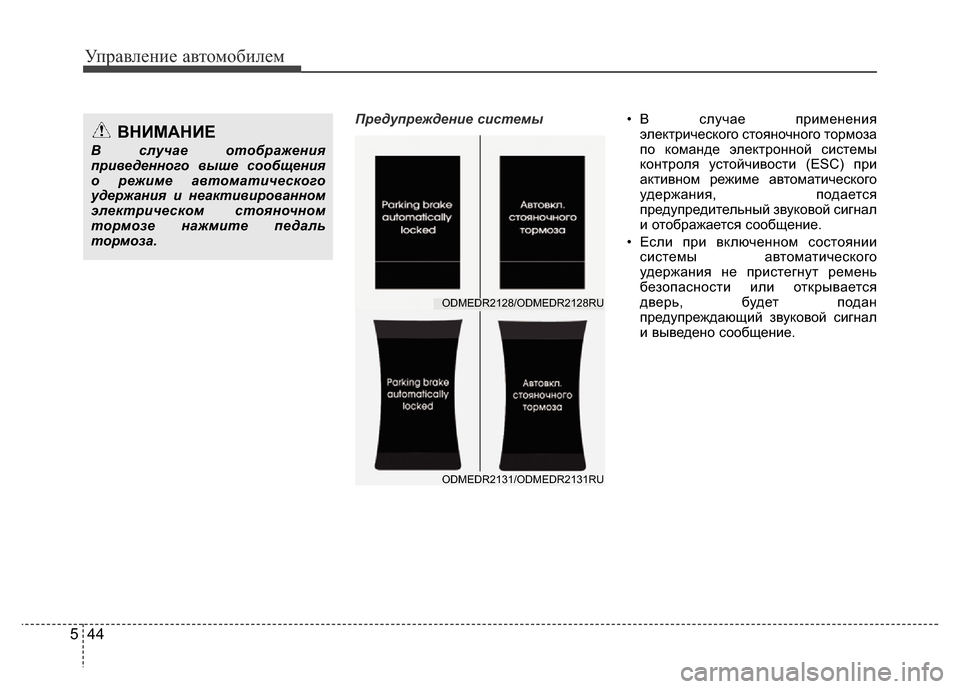

Управление автомобилем
44 5
Предупреждение системы• В случае применения
электрического стояночного тормоза
по команде электронной системы
контроля устойчивости (ESC) при
активном режиме автоматического
удержания, подается
предупредительный звуковой сигнал
и отображается сообщение.
• Если при включенном состоянии
системы автоматического
удержания не пристегнут ремень
безопасности или открывается
дверь, будет подан
предупреждающий звуковой сигнал
и выведено сообщение.ВНИМАНИЕ
В случае отображения
приведенного выше сообщения
о режиме автоматического
удержания и неактивированном
электрическом стояночном
тормозе нажмите педаль
тормоза.
ODMEDR2131/ODMEDR2131RU
ODMEDR2128/ODMEDR2128RU

545
Управление автомобилем

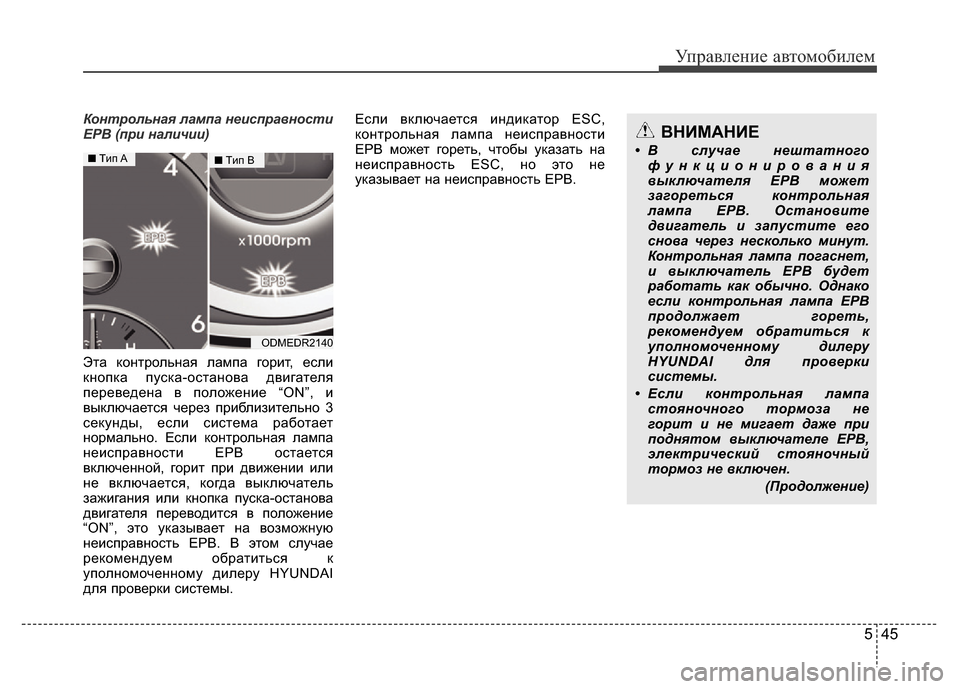

Контрольная лампа неисправности
EPB (при наличии)
Эта контрольная лампа горит, если
кнопка пуска-останова двигателя
переведена в положение “ON”, и
выключается через приблизительно 3
секунды, если система работает
нормально. Если контрольная лампа
неисправности EP остается
включенной, горит при движении или
не включается, когда выключатель
зажигания или кнопка пуска-останова
двигателя переводится в положение
“ON”, это указывает на возможную
неисправность EPB. В этом случае
рекомендуем обратиться к
уполномоченному дилеру HYUNDAI
для проверки системы.Если включается индикатор ESC,
контрольная лампа неисправности
EP может гореть, чтобы указать на
неисправность ESC, но это не
указывает на неисправность EPB.
ODMEDR2140
■Tип A■Tип B
ВНИМАНИЕ
• В случае нештатного
функционирования
выключателя EPB может
загореться контрольная
лампа EPB. Остановите
двигатель и запустите его
снова через несколько минут.
Контрольная лампа погаснет,
и выключатель EPB будет
работать как обычно. Однако
если контрольная лампа EPB
продолжает гореть,
рекомендуем обратиться к
уполномоченному дилеру
HYUNDAI для проверки
системы.
• Если контрольная лампа
стояночного тормоза не
горит и не мигает даже при
поднятом выключателе EPB,
электрический стояночный
тормоз не включен.
(Продолжение)

Управление автомобилем
46 5

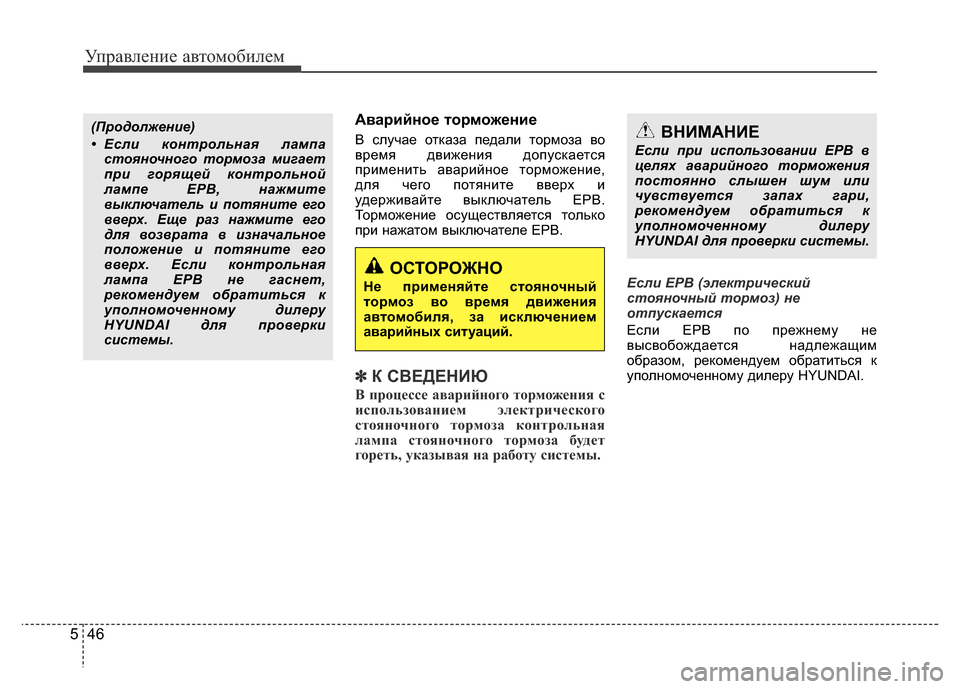

Аварийное торможение
В случае отказа педали тормоза во
время движения допускается
применить аварийное торможение,
для чего потяните вверх и
удерживайте выключатель EPB.
Торможение осуществляется только
при нажатом выключателе EPB.
✽К СВЕДЕНИЮ
В процессе аварийного торможения с
использованием электрического
стояночного тормоза контрольная
лампа стояночного тормоза будет
гореть, указывая на работу системы.
Если EPB (электрический
стояночный тормоз) не
отпускается
Если EP по прежнему не
высвобождается надлежащим
образом, рекомендуем обратиться к
уполномоченному дилеру HYUNDAI.ОСТОРОЖНО
Не применяйте стояночный
тормоз во время движения
автомобиля, за исключением
аварийных ситуаций.
(Продолжение)
• Если контрольная лампа
стояночного тормоза мигает
при горящей контрольной
лампе EPB, нажмите
выключатель и потяните его
вверх. Еще раз нажмите его
для возврата в изначальное
положение и потяните его
вверх. Если контрольная
лампа EPB не гаснет,
рекомендуем обратиться к
уполномоченному дилеру
HYUNDAI для проверки
системы.ВНИМАНИЕ
Если при использовании EPB в
целях аварийного торможения
постоянно слышен шум или
чувствуется запах гари,
рекомендуем обратиться к
уполномоченному дилеру
HYUNDAI для проверки системы.

547
Управление автомобилем

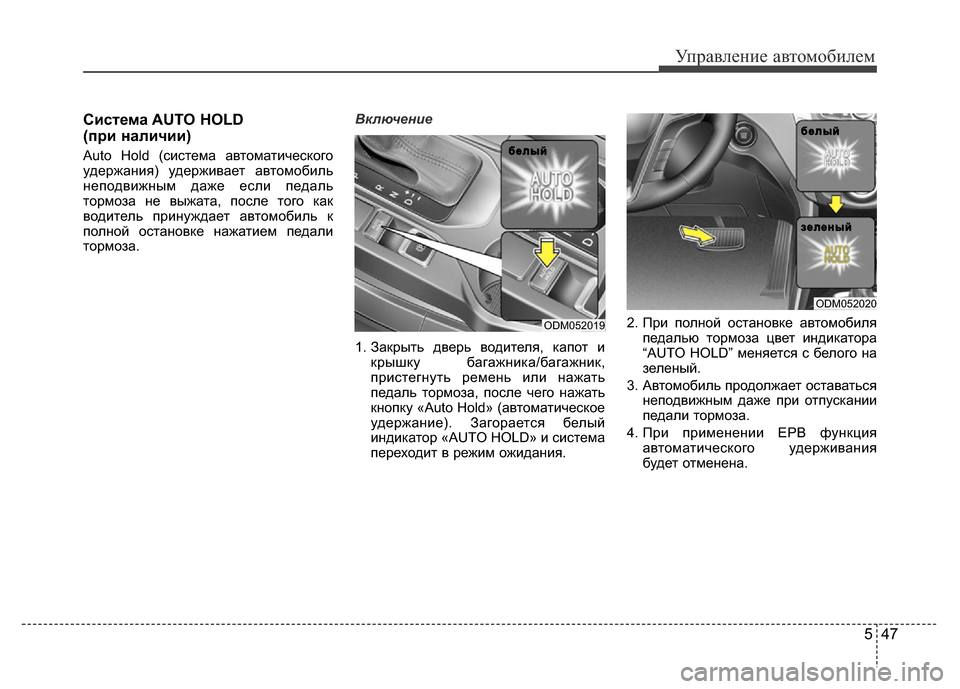

Система AUTO HOLD
(при наличии)
Auto Hold (система автоматического
удержания) удерживает автомобиль
неподвижным даже если педаль
тормоза не выжата, после того как
водитель принуждает автомобиль к
полной остановке нажатием педали
тормоза.Включение
1. Закрыть дверь водителя, капот и
крышку багажника/багажник,
пристегнуть ремень или нажать
педаль тормоза, после чего нажать
кнопку «Auto Hold» (автоматическое
удержание). Загорается белый
индикатор «AUTO HOLD» и система
переходит в режим ожидания.2. При полной остановке автомобиля
педалью тормоза цвет индикатора
“AUTO HOLD” меняется с белого на
зеленый.
3. Автомобиль продолжает оставаться
неподвижным даже при отпускании
педали тормоза.
4. При применении EP функция
автоматического удерживания
будет отменена.
ODM052019
б б
е е
л л
ы ы
й й
ODMЙШЗЙЗЙ
б б
е е
л л
ы ы
й й
з з
е е
л л
е е
н н
ы ы
й й
