2016 Alfa Romeo 4C Betriebsanleitung (in German)

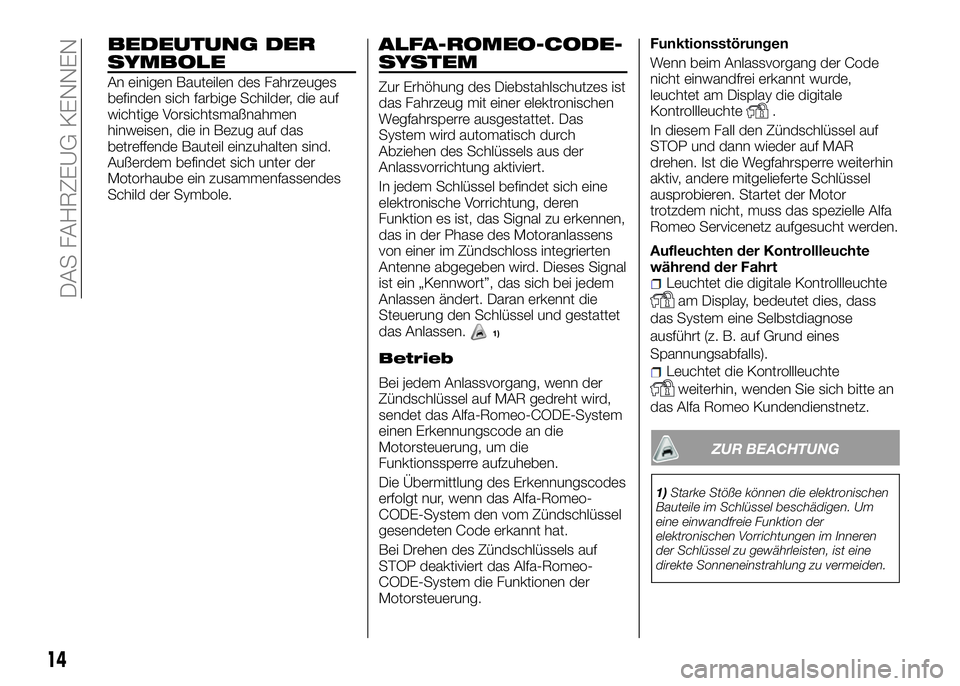

BEDEUTUNG DER
SYMBOLE
An einigen Bauteilen des Fahrzeuges
befinden sich farbige Schilder, die auf
wichtige Vorsichtsmaßnahmen
hinweisen, die in Bezug auf das
betreffende Bauteil einzuhalten sind.
Außerdem befindet sich unter der
Motorhaube ein zusammenfassendes
Schild der Symbole.
ALFA-ROMEO-CODE-
SYSTEM
Zur Erhöhung des Diebstahlschutzes ist
das Fahrzeug mit einer elektronischen
Wegfahrsperre ausgestattet. Das
System wird automatisch durch
Abziehen des Schlüssels aus der
Anlassvorrichtung aktiviert.
In jedem Schlüssel befindet sich eine
elektronische Vorrichtung, deren
Funktion es ist, das Signal zu erkennen,
das in der Phase des Motoranlassens
von einer im Zündschloss integrierten
Antenne abgegeben wird. Dieses Signal
ist ein „Kennwort”, das sich bei jedem
Anlassen ändert. Daran erkennt die
Steuerung den Schlüssel und gestattet
das Anlassen.
1)
Betrieb
Bei jedem Anlassvorgang, wenn der
Zündschlüssel auf MAR gedreht wird,
sendet das Alfa-Romeo-CODE-System
einen Erkennungscode an die
Motorsteuerung, um die
Funktionssperre aufzuheben.
Die Übermittlung des Erkennungscodes
erfolgt nur, wenn das Alfa-Romeo-
CODE-System den vom Zündschlüssel
gesendeten Code erkannt hat.
Bei Drehen des Zündschlüssels auf
STOP deaktiviert das Alfa-Romeo-
CODE-System die Funktionen der
Motorsteuerung.Funktionsstörungen
Wenn beim Anlassvorgang der Code
nicht einwandfrei erkannt wurde,
leuchtet am Display die digitale
Kontrollleuchte
.
In diesem Fall den Zündschlüssel auf
STOP und dann wieder auf MAR
drehen. Ist die Wegfahrsperre weiterhin
aktiv, andere mitgelieferte Schlüssel
ausprobieren. Startet der Motor
trotzdem nicht, muss das spezielle Alfa
Romeo Servicenetz aufgesucht werden.
Aufleuchten der Kontrollleuchte
während der Fahrt
Leuchtet die digitale Kontrollleuchte
am Display, bedeutet dies, dass
das System eine Selbstdiagnose
ausführt (z. B. auf Grund eines
Spannungsabfalls).
Leuchtet die Kontrollleuchte
weiterhin, wenden Sie sich bitte an
das Alfa Romeo Kundendienstnetz.
14
DAS FAHRZEUG KENNEN
ZUR BEACHTUNG
1)Starke Stöße können die elektronischen
Bauteile im Schlüssel beschädigen. Um
eine einwandfreie Funktion der
elektronischen Vorrichtungen im Inneren
der Schlüssel zu gewährleisten, ist eine
direkte Sonneneinstrahlung zu vermeiden.

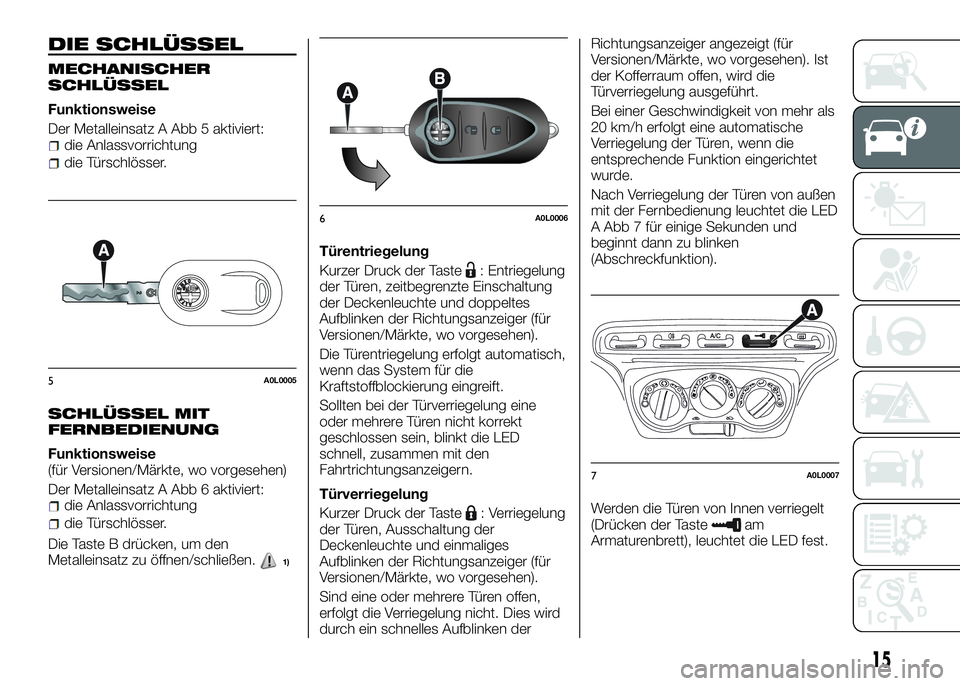

DIE SCHLÜSSEL
MECHANISCHER
SCHLÜSSEL
Funktionsweise
Der Metalleinsatz A Abb 5 aktiviert:
die Anlassvorrichtung
die Türschlösser.
SCHLÜSSEL MIT
FERNBEDIENUNG
Funktionsweise
(für Versionen/Märkte, wo vorgesehen)
Der Metalleinsatz A Abb 6 aktiviert:
die Anlassvorrichtung
die Türschlösser.
Die Taste B drücken, um den
Metalleinsatz zu öffnen/schließen.
1)
Türentriegelung
Kurzer Druck der Taste
: Entriegelung
der Türen, zeitbegrenzte Einschaltung
der Deckenleuchte und doppeltes
Aufblinken der Richtungsanzeiger (für
Versionen/Märkte, wo vorgesehen).
Die Türentriegelung erfolgt automatisch,
wenn das System für die
Kraftstoffblockierung eingreift.
Sollten bei der Türverriegelung eine
oder mehrere Türen nicht korrekt
geschlossen sein, blinkt die LED
schnell, zusammen mit den
Fahrtrichtungsanzeigern.
Türverriegelung
Kurzer Druck der Taste
: Verriegelung
der Türen, Ausschaltung der
Deckenleuchte und einmaliges
Aufblinken der Richtungsanzeiger (für
Versionen/Märkte, wo vorgesehen).
Sind eine oder mehrere Türen offen,
erfolgt die Verriegelung nicht. Dies wird
durch ein schnelles Aufblinken derRichtungsanzeiger angezeigt (für
Versionen/Märkte, wo vorgesehen). Ist
der Kofferraum offen, wird die
Türverriegelung ausgeführt.
Bei einer Geschwindigkeit von mehr als
20 km/h erfolgt eine automatische
Verriegelung der Türen, wenn die
entsprechende Funktion eingerichtet
wurde.
Nach Verriegelung der Türen von außen
mit der Fernbedienung leuchtet die LED
A Abb 7 für einige Sekunden und
beginnt dann zu blinken
(Abschreckfunktion).
Werden die Türen von Innen verriegelt
(Drücken der Tasteam
Armaturenbrett), leuchtet die LED fest.
5A0L0005
6A0L0006
7A0L0007
15

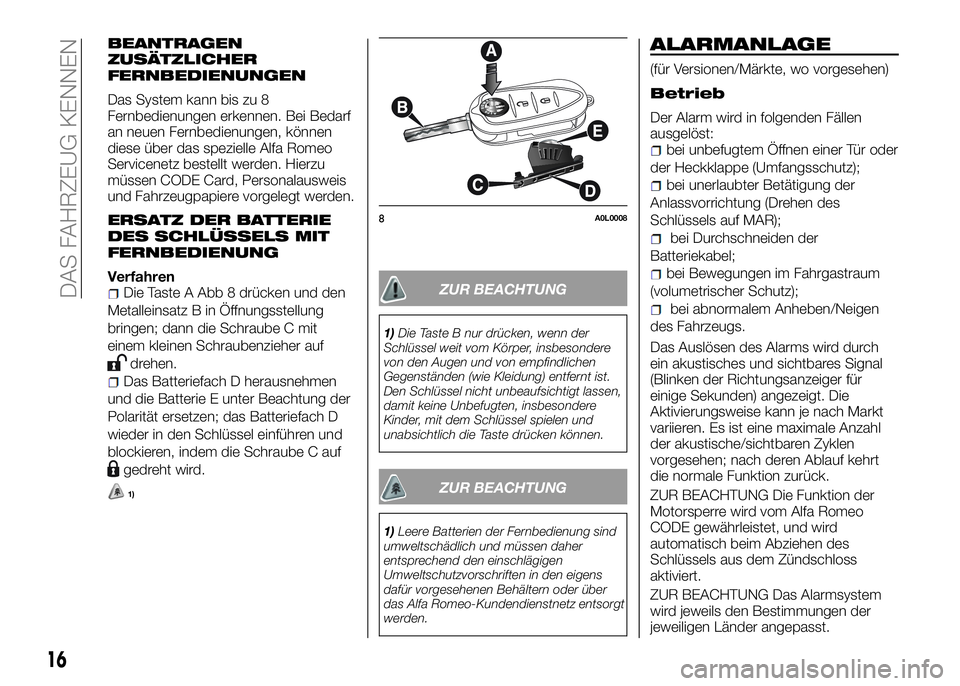

BEANTRAGEN
ZUSÄTZLICHER
FERNBEDIENUNGEN
Das System kann bis zu 8
Fernbedienungen erkennen. Bei Bedarf
an neuen Fernbedienungen, können
diese über das spezielle Alfa Romeo
Servicenetz bestellt werden. Hierzu
müssen CODE Card, Personalausweis
und Fahrzeugpapiere vorgelegt werden.
ERSATZ DER BATTERIE
DES SCHLÜSSELS MIT
FERNBEDIENUNG
VerfahrenDie Taste A Abb 8 drücken und den
Metalleinsatz B in Öffnungsstellung
bringen; dann die Schraube C mit
einem kleinen Schraubenzieher auf
drehen.
Das Batteriefach D herausnehmen
und die Batterie E unter Beachtung der
Polarität ersetzen; das Batteriefach D
wieder in den Schlüssel einführen und
blockieren, indem die Schraube C auf
gedreht wird.
ALARMANLAGE
(für Versionen/Märkte, wo vorgesehen)
Betrieb
Der Alarm wird in folgenden Fällen
ausgelöst:
bei unbefugtem Öffnen einer Tür oder
der Heckklappe (Umfangsschutz);
bei unerlaubter Betätigung der
Anlassvorrichtung (Drehen des
Schlüssels auf MAR);
bei Durchschneiden der
Batteriekabel;
bei Bewegungen im Fahrgastraum
(volumetrischer Schutz);
bei abnormalem Anheben/Neigen
des Fahrzeugs.
Das Auslösen des Alarms wird durch
ein akustisches und sichtbares Signal
(Blinken der Richtungsanzeiger für
einige Sekunden) angezeigt. Die
Aktivierungsweise kann je nach Markt
variieren. Es ist eine maximale Anzahl
der akustische/sichtbaren Zyklen
vorgesehen; nach deren Ablauf kehrt
die normale Funktion zurück.
ZUR BEACHTUNG Die Funktion der
Motorsperre wird vom Alfa Romeo
CODE gewährleistet, und wird
automatisch beim Abziehen des
Schlüssels aus dem Zündschloss
aktiviert.
ZUR BEACHTUNG Das Alarmsystem
wird jeweils den Bestimmungen der
jeweiligen Länder angepasst.
8A0L0008
16
DAS FAHRZEUG KENNEN
1)
ZUR BEACHTUNG
1)Die Taste B nur drücken, wenn der
Schlüssel weit vom Körper, insbesondere
von den Augen und von empfindlichen
Gegenständen (wie Kleidung) entfernt ist.
Den Schlüssel nicht unbeaufsichtigt lassen,
damit keine Unbefugten, insbesondere
Kinder, mit dem Schlüssel spielen und
unabsichtlich die Taste drücken können.
ZUR BEACHTUNG
1)Leere Batterien der Fernbedienung sind
umweltschädlich und müssen daher
entsprechend den einschlägigen
Umweltschutzvorschriften in den eigens
dafür vorgesehenen Behältern oder über
das Alfa Romeo-Kundendienstnetz entsorgt
werden.

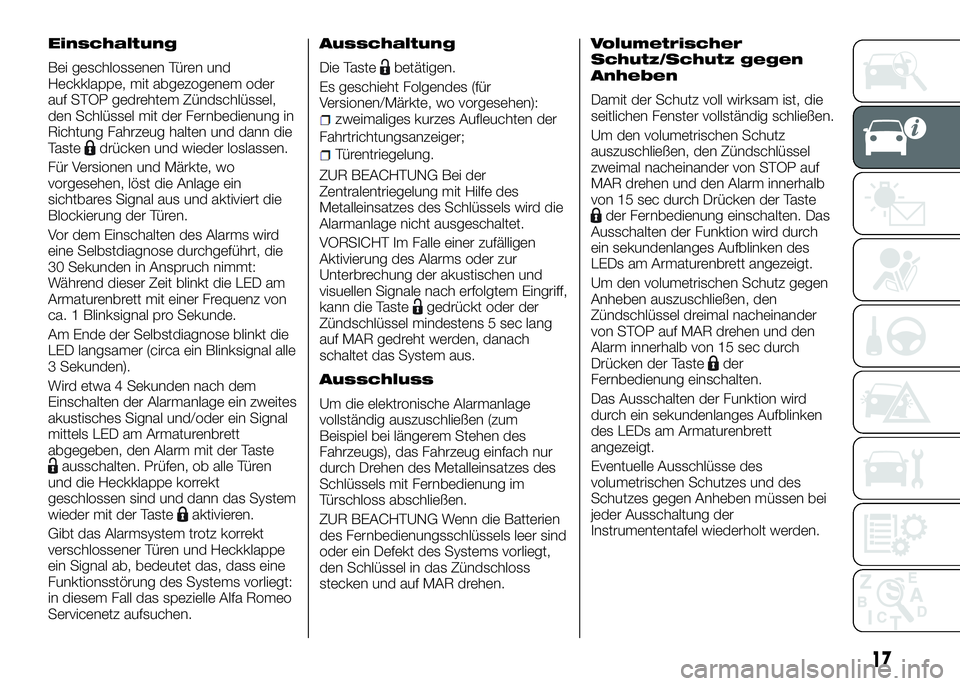

Einschaltung
Bei geschlossenen Türen und
Heckklappe, mit abgezogenem oder
auf STOP gedrehtem Zündschlüssel,
den Schlüssel mit der Fernbedienung in
Richtung Fahrzeug halten und dann die
Taste
drücken und wieder loslassen.
Für Versionen und Märkte, wo
vorgesehen, löst die Anlage ein
sichtbares Signal aus und aktiviert die
Blockierung der Türen.
Vor dem Einschalten des Alarms wird
eine Selbstdiagnose durchgeführt, die
30 Sekunden in Anspruch nimmt:
Während dieser Zeit blinkt die LED am
Armaturenbrett mit einer Frequenz von
ca. 1 Blinksignal pro Sekunde.
Am Ende der Selbstdiagnose blinkt die
LED langsamer (circa ein Blinksignal alle
3 Sekunden).
Wird etwa 4 Sekunden nach dem
Einschalten der Alarmanlage ein zweites
akustisches Signal und/oder ein Signal
mittels LED am Armaturenbrett
abgegeben, den Alarm mit der Taste
ausschalten. Prüfen, ob alle Türen
und die Heckklappe korrekt
geschlossen sind und dann das System
wieder mit der Taste
aktivieren.
Gibt das Alarmsystem trotz korrekt
verschlossener Türen und Heckklappe
ein Signal ab, bedeutet das, dass eine
Funktionsstörung des Systems vorliegt:
in diesem Fall das spezielle Alfa Romeo
Servicenetz aufsuchen.
Ausschaltung
Die Tastebetätigen.
Es geschieht Folgendes (für
Versionen/Märkte, wo vorgesehen):
zweimaliges kurzes Aufleuchten der
Fahrtrichtungsanzeiger;
Türentriegelung.
ZUR BEACHTUNG Bei der
Zentralentriegelung mit Hilfe des
Metalleinsatzes des Schlüssels wird die
Alarmanlage nicht ausgeschaltet.
VORSICHT Im Falle einer zufälligen
Aktivierung des Alarms oder zur
Unterbrechung der akustischen und
visuellen Signale nach erfolgtem Eingriff,
kann die Taste
gedrückt oder der
Zündschlüssel mindestens 5 sec lang
auf MAR gedreht werden, danach
schaltet das System aus.
Ausschluss
Um die elektronische Alarmanlage
vollständig auszuschließen (zum
Beispiel bei längerem Stehen des
Fahrzeugs), das Fahrzeug einfach nur
durch Drehen des Metalleinsatzes des
Schlüssels mit Fernbedienung im
Türschloss abschließen.
ZUR BEACHTUNG Wenn die Batterien
des Fernbedienungsschlüssels leer sind
oder ein Defekt des Systems vorliegt,
den Schlüssel in das Zündschloss
stecken und auf MAR drehen.
Volumetrischer
Schutz/Schutz gegen
Anheben
Damit der Schutz voll wirksam ist, die
seitlichen Fenster vollständig schließen.
Um den volumetrischen Schutz
auszuschließen, den Zündschlüssel
zweimal nacheinander von STOP auf
MAR drehen und den Alarm innerhalb
von 15 sec durch Drücken der Taste
der Fernbedienung einschalten. Das
Ausschalten der Funktion wird durch
ein sekundenlanges Aufblinken des
LEDs am Armaturenbrett angezeigt.
Um den volumetrischen Schutz gegen
Anheben auszuschließen, den
Zündschlüssel dreimal nacheinander
von STOP auf MAR drehen und den
Alarm innerhalb von 15 sec durch
Drücken der Taste
der
Fernbedienung einschalten.
Das Ausschalten der Funktion wird
durch ein sekundenlanges Aufblinken
des LEDs am Armaturenbrett
angezeigt.
Eventuelle Ausschlüsse des
volumetrischen Schutzes und des
Schutzes gegen Anheben müssen bei
jeder Ausschaltung der
Instrumententafel wiederholt werden.
17

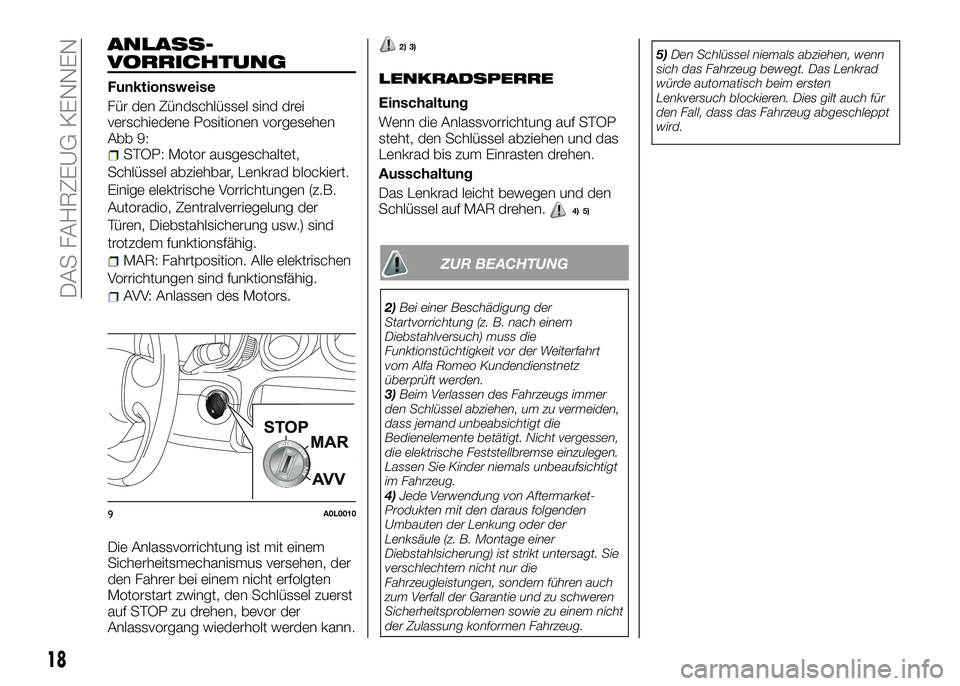

ANLASS-
VORRICHTUNG
Funktionsweise
Für den Zündschlüssel sind drei
verschiedene Positionen vorgesehen
Abb 9:
STOP: Motor ausgeschaltet,
Schlüssel abziehbar, Lenkrad blockiert.
Einige elektrische Vorrichtungen (z.B.
Autoradio, Zentralverriegelung der
Türen, Diebstahlsicherung usw.) sind
trotzdem funktionsfähig.
MAR: Fahrtposition. Alle elektrischen
Vorrichtungen sind funktionsfähig.
AVV: Anlassen des Motors.
Die Anlassvorrichtung ist mit einem
Sicherheitsmechanismus versehen, der
den Fahrer bei einem nicht erfolgten
Motorstart zwingt, den Schlüssel zuerst
auf STOP zu drehen, bevor der
Anlassvorgang wiederholt werden kann.
3)
LENKRADSPERRE
Einschaltung
Wenn die Anlassvorrichtung auf STOP
steht, den Schlüssel abziehen und das
Lenkrad bis zum Einrasten drehen.
Ausschaltung
Das Lenkrad leicht bewegen und den
Schlüssel auf MAR drehen.
4) 5)
9A0L0010
18
DAS FAHRZEUG KENNEN
2)
ZUR BEACHTUNG
2)Bei einer Beschädigung der
Startvorrichtung (z. B. nach einem
Diebstahlversuch) muss die
Funktionstüchtigkeit vor der Weiterfahrt
vom Alfa Romeo Kundendienstnetz
überprüft werden.
3)Beim Verlassen des Fahrzeugs immer
den Schlüssel abziehen, um zu vermeiden,
dass jemand unbeabsichtigt die
Bedienelemente betätigt. Nicht vergessen,
die elektrische Feststellbremse einzulegen.
Lassen Sie Kinder niemals unbeaufsichtigt
im Fahrzeug.
4)Jede Verwendung von Aftermarket-
Produkten mit den daraus folgenden
Umbauten der Lenkung oder der
Lenksäule (z. B. Montage einer
Diebstahlsicherung) ist strikt untersagt. Sie
verschlechtern nicht nur die
Fahrzeugleistungen, sondern führen auch
zum Verfall der Garantie und zu schweren
Sicherheitsproblemen sowie zu einem nicht
der Zulassung konformen Fahrzeug.
5)Den Schlüssel niemals abziehen, wenn
sich das Fahrzeug bewegt. Das Lenkrad
würde automatisch beim ersten
Lenkversuch blockieren. Dies gilt auch für
den Fall, dass das Fahrzeug abgeschleppt
wird.

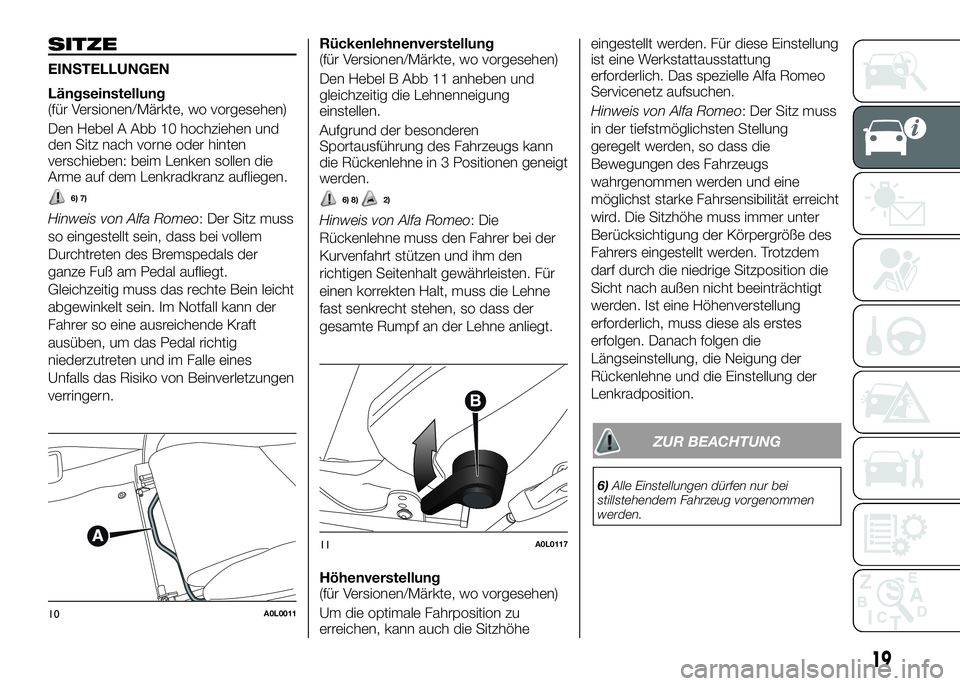

SITZE
EINSTELLUNGEN
Längseinstellung
(für Versionen/Märkte, wo vorgesehen)
Den Hebel A Abb 10 hochziehen und
den Sitz nach vorne oder hinten
verschieben: beim Lenken sollen die
Arme auf dem Lenkradkranz aufliegen.
6) 7)
Hinweis von Alfa Romeo: Der Sitz muss
so eingestellt sein, dass bei vollem
Durchtreten des Bremspedals der
ganze Fuß am Pedal aufliegt.
Gleichzeitig muss das rechte Bein leicht
abgewinkelt sein. Im Notfall kann der
Fahrer so eine ausreichende Kraft
ausüben, um das Pedal richtig
niederzutreten und im Falle eines
Unfalls das Risiko von Beinverletzungen
verringern.Rückenlehnenverstellung
(für Versionen/Märkte, wo vorgesehen)
Den Hebel B Abb 11 anheben und
gleichzeitig die Lehnenneigung
einstellen.
Aufgrund der besonderen
Sportausführung des Fahrzeugs kann
die Rückenlehne in 3 Positionen geneigt
werden.
6) 8)2)
Hinweis von Alfa Romeo: Die
Rückenlehne muss den Fahrer bei der
Kurvenfahrt stützen und ihm den
richtigen Seitenhalt gewährleisten. Für
einen korrekten Halt, muss die Lehne
fast senkrecht stehen, so dass der
gesamte Rumpf an der Lehne anliegt.
Höhenverstellung
(für Versionen/Märkte, wo vorgesehen)
Um die optimale Fahrposition zu
erreichen, kann auch die Sitzhöheeingestellt werden. Für diese Einstellung
ist eine Werkstattausstattung
erforderlich. Das spezielle Alfa Romeo
Servicenetz aufsuchen.
Hinweis von Alfa Romeo: Der Sitz muss
in der tiefstmöglichsten Stellung
geregelt werden, so dass die
Bewegungen des Fahrzeugs
wahrgenommen werden und eine
möglichst starke Fahrsensibilität erreicht
wird. Die Sitzhöhe muss immer unter
Berücksichtigung der Körpergröße des
Fahrers eingestellt werden. Trotzdem
darf durch die niedrige Sitzposition die
Sicht nach außen nicht beeinträchtigt
werden. Ist eine Höhenverstellung
erforderlich, muss diese als erstes
erfolgen. Danach folgen die
Längseinstellung, die Neigung der
Rückenlehne und die Einstellung der
Lenkradposition.
10A0L0011
11A0L0117
19
ZUR BEACHTUNG
6)Alle Einstellungen dürfen nur bei
stillstehendem Fahrzeug vorgenommen
werden.

20
DAS FAHRZEUG KENNEN

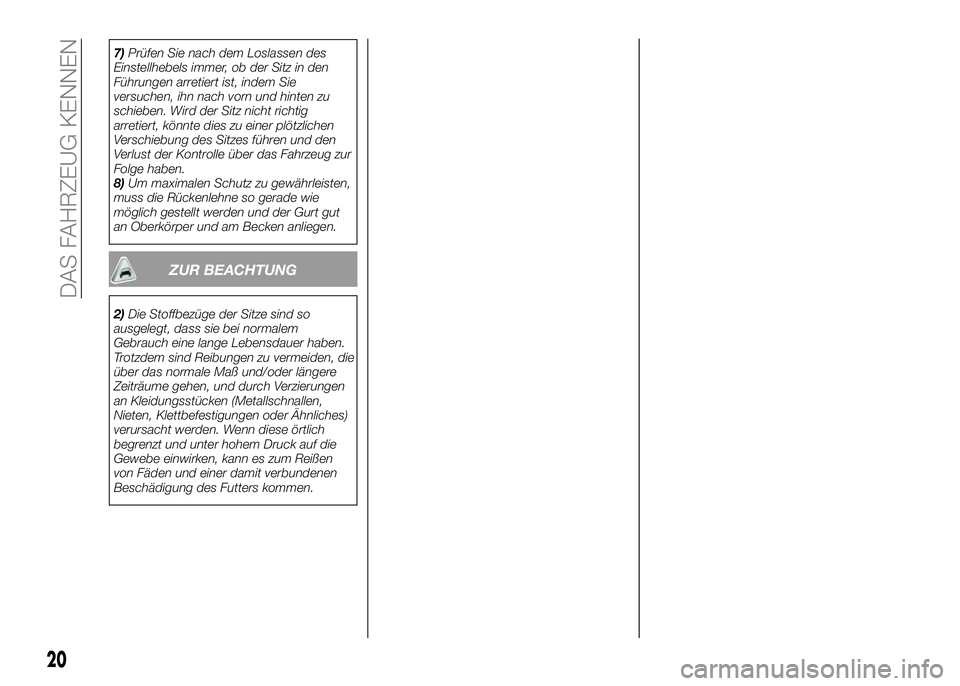

7)Prüfen Sie nach dem Loslassen des
Einstellhebels immer, ob der Sitz in den
Führungen arretiert ist, indem Sie
versuchen, ihn nach vorn und hinten zu
schieben. Wird der Sitz nicht richtig
arretiert, könnte dies zu einer plötzlichen
Verschiebung des Sitzes führen und den
Verlust der Kontrolle über das Fahrzeug zur
Folge haben.
8)Um maximalen Schutz zu gewährleisten,
muss die Rückenlehne so gerade wie
möglich gestellt werden und der Gurt gut
an Oberkörper und am Becken anliegen.
ZUR BEACHTUNG
2)Die Stoffbezüge der Sitze sind so
ausgelegt, dass sie bei normalem
Gebrauch eine lange Lebensdauer haben.
Trotzdem sind Reibungen zu vermeiden, die
über das normale Maß und/oder längere
Zeiträume gehen, und durch Verzierungen
an Kleidungsstücken (Metallschnallen,
Nieten, Klettbefestigungen oder Ähnliches)
verursacht werden. Wenn diese örtlich
begrenzt und unter hohem Druck auf die
Gewebe einwirken, kann es zum Reißen
von Fäden und einer damit verbundenen
Beschädigung des Futters kommen.

LENKRAD
Einstellung
Das Lenkrad kann axial und senkrecht
eingestellt werden.
Zum Einstellen des Lenkrads den Hebel
A Abb 12 durch Drücken nach vorne
ausrasten (Stellung 1). Nach der
Einstellung den Hebel A blockieren,
indem man ihn zum Lenkrad zieht
(Position 2).
9) 10)
Hinweis von Alfa Romeo: Nach der
Längseinstellung und der Einstellungder Rückenlehnenneigung kann das
Lenkrad eingestellt werden. Um zu
prüfen, ob das Lenkrad korrekt
eingestellt ist, muss der linke Arm
vollständig gestreckt werden, bis der
obere Teil des Lenkrads mit dem Puls
berührt wird (ohne das Lenkrad zu
fassen). Gleichzeitig müssen die
Schultern des Fahrers an der
Rückenlehne angelehnt sein. In der so
erreichten Position den Kranz des
Lenkrads auf „9:15 Uhr” fassen (das
Lenkrad mit den Händen dort fassen,
wo die Zeiger um 9 Uhr und 15 Minuten
stehen, als wäre das Lenkrad ein
Zifferblatt). In dieser Position sollte der
Arm einen 90-Grad-Winkel haben. Dies
ermöglicht die max. Kontrolle des
Lenkrads und gewährleistet einen
konsequenten Einsatz des Lenkrads als
Hochgenauigkeitsinstrument und nicht
als Halt in der Kurve. Diese Position ist
außerdem die ergonomisch korrekte
Position, bei der die Ermüdung sehr
gering ist.
12A0L0012
21
ZUR BEACHTUNG
9)Diese Einstellungen dürfen nur bei
stehendem Fahrzeug und abgestelltem
Motor durchgeführt werden.
10)Jede Verwendung von Aftermarket-
Produkten mit den daraus folgenden
Umbauten der Lenkung oder der
Lenksäule (z. B. Montage einer
Diebstahlsicherung) ist strikt untersagt. Sie
verschlechtern nicht nur die
Fahrzeugleistungen, sondern führen auch
zum Verfall der Garantie und zu schweren
Sicherheitsproblemen sowie zu einem nicht
der Zulassung konformen Fahrzeug.
