2016 Alfa Romeo 4C Betriebsanleitung (in German)

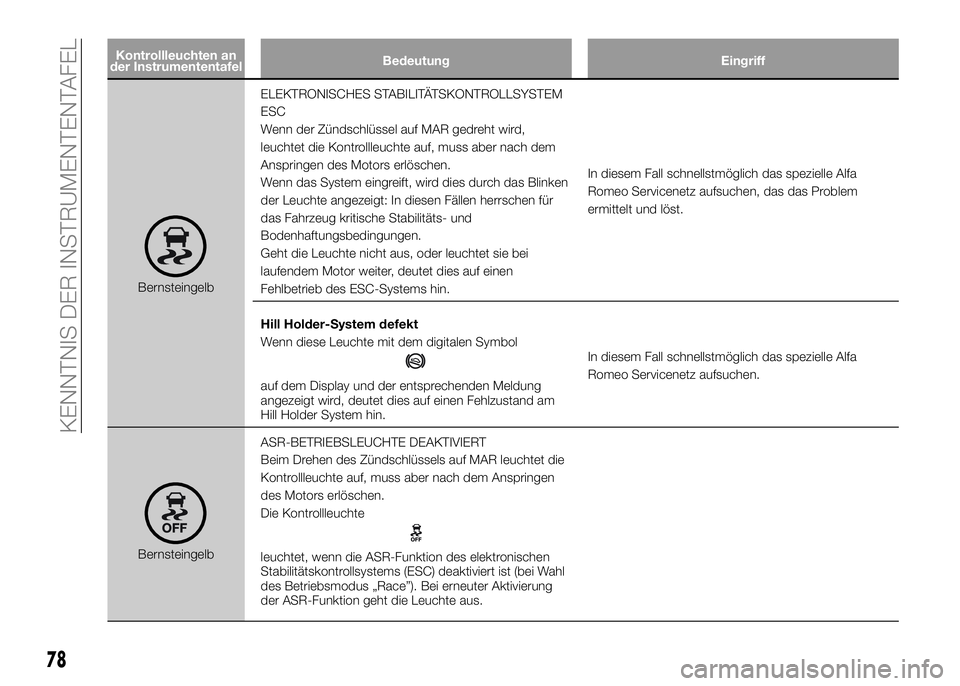

Kontrollleuchten an
der InstrumententafelBedeutung Eingriff
BernsteingelbELEKTRONISCHES STABILITÄTSKONTROLLSYSTEM
ESC
Wenn der Zündschlüssel auf MAR gedreht wird,
leuchtet die Kontrollleuchte auf, muss aber nach dem
Anspringen des Motors erlöschen.
Wenn das System eingreift, wird dies durch das Blinken
der Leuchte angezeigt: In diesen Fällen herrschen für
das Fahrzeug kritische Stabilitäts- und
Bodenhaftungsbedingungen.
Geht die Leuchte nicht aus, oder leuchtet sie bei
laufendem Motor weiter, deutet dies auf einen
Fehlbetrieb des ESC-Systems hin.In diesem Fall schnellstmöglich das spezielle Alfa
Romeo Servicenetz aufsuchen, das das Problem
ermittelt und löst.
Hill Holder-System defekt
Wenn diese Leuchte mit dem digitalen Symbol
auf dem Display und der entsprechenden Meldung
angezeigt wird, deutet dies auf einen Fehlzustand am
Hill Holder System hin.In diesem Fall schnellstmöglich das spezielle Alfa
Romeo Servicenetz aufsuchen.
BernsteingelbASR-BETRIEBSLEUCHTE DEAKTIVIERT
Beim Drehen des Zündschlüssels auf MAR leuchtet die
Kontrollleuchte auf, muss aber nach dem Anspringen
des Motors erlöschen.
Die Kontrollleuchteleuchtet, wenn die ASR-Funktion des elektronischen
Stabilitätskontrollsystems (ESC) deaktiviert ist (bei Wahl
des Betriebsmodus „Race”). Bei erneuter Aktivierung
der ASR-Funktion geht die Leuchte aus.
78
KENNTNIS DER INSTRUMENTENTAFEL

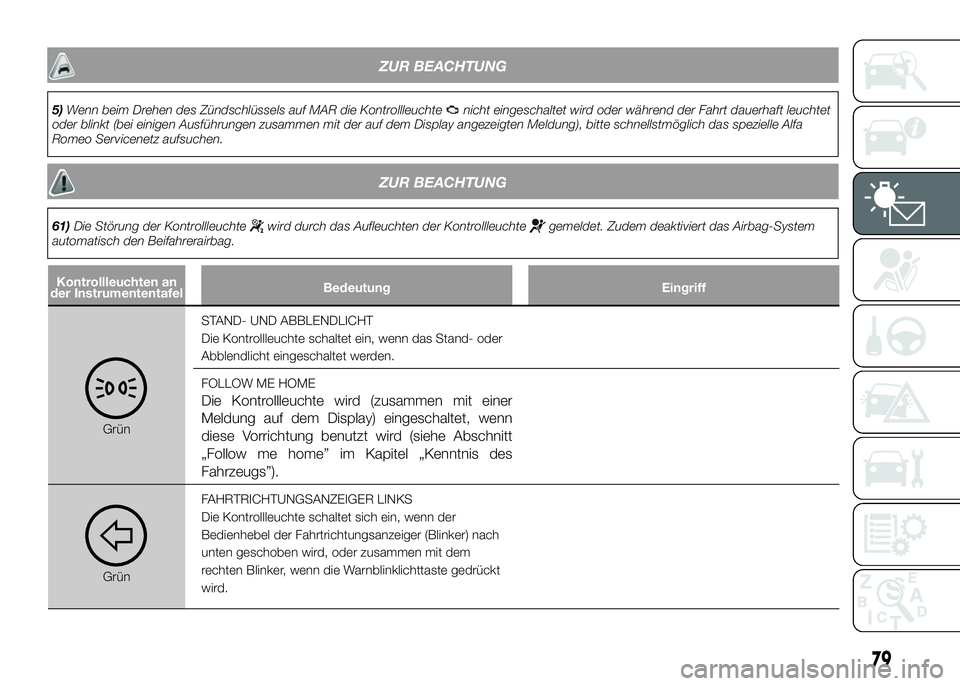

Kontrollleuchten an
der InstrumententafelBedeutung Eingriff
GrünSTAND- UND ABBLENDLICHT
Die Kontrollleuchte schaltet ein, wenn das Stand- oder
Abblendlicht eingeschaltet werden.
FOLLOW ME HOME
Die Kontrollleuchte wird (zusammen mit einer
Meldung auf dem Display) eingeschaltet, wenn
diese Vorrichtung benutzt wird (siehe Abschnitt
„Follow me home” im Kapitel „Kenntnis des
Fahrzeugs”).
GrünFAHRTRICHTUNGSANZEIGER LINKS
Die Kontrollleuchte schaltet sich ein, wenn der
Bedienhebel der Fahrtrichtungsanzeiger (Blinker) nach
unten geschoben wird, oder zusammen mit dem
rechten Blinker, wenn die Warnblinklichttaste gedrückt
wird.
79
ZUR BEACHTUNG
5)Wenn beim Drehen des Zündschlüssels auf MAR die Kontrollleuchtenicht eingeschaltet wird oder während der Fahrt dauerhaft leuchtet
oder blinkt (bei einigen Ausführungen zusammen mit der auf dem Display angezeigten Meldung), bitte schnellstmöglich das spezielle Alfa
Romeo Servicenetz aufsuchen.
ZUR BEACHTUNG
61)Die Störung der Kontrollleuchtewird durch das Aufleuchten der Kontrollleuchtegemeldet. Zudem deaktiviert das Airbag-System
automatisch den Beifahrerairbag.

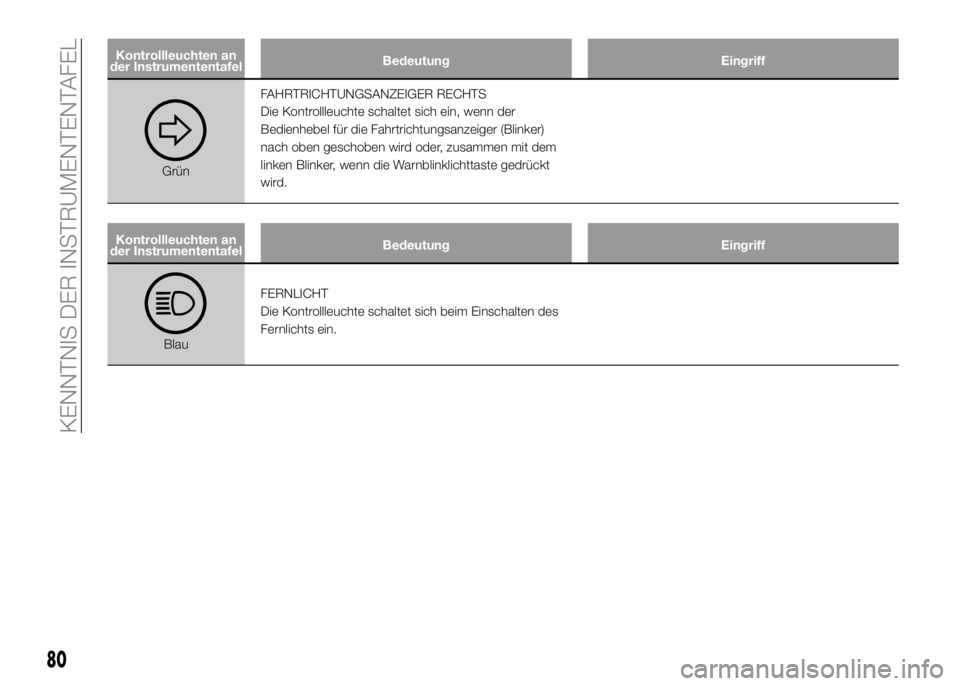

Kontrollleuchten an
der InstrumententafelBedeutung Eingriff
GrünFAHRTRICHTUNGSANZEIGER RECHTS
Die Kontrollleuchte schaltet sich ein, wenn der
Bedienhebel für die Fahrtrichtungsanzeiger (Blinker)
nach oben geschoben wird oder, zusammen mit dem
linken Blinker, wenn die Warnblinklichttaste gedrückt
wird.
Kontrollleuchten an
der InstrumententafelBedeutung Eingriff
BlauFERNLICHT
Die Kontrollleuchte schaltet sich beim Einschalten des
Fernlichts ein.
80
KENNTNIS DER INSTRUMENTENTAFEL

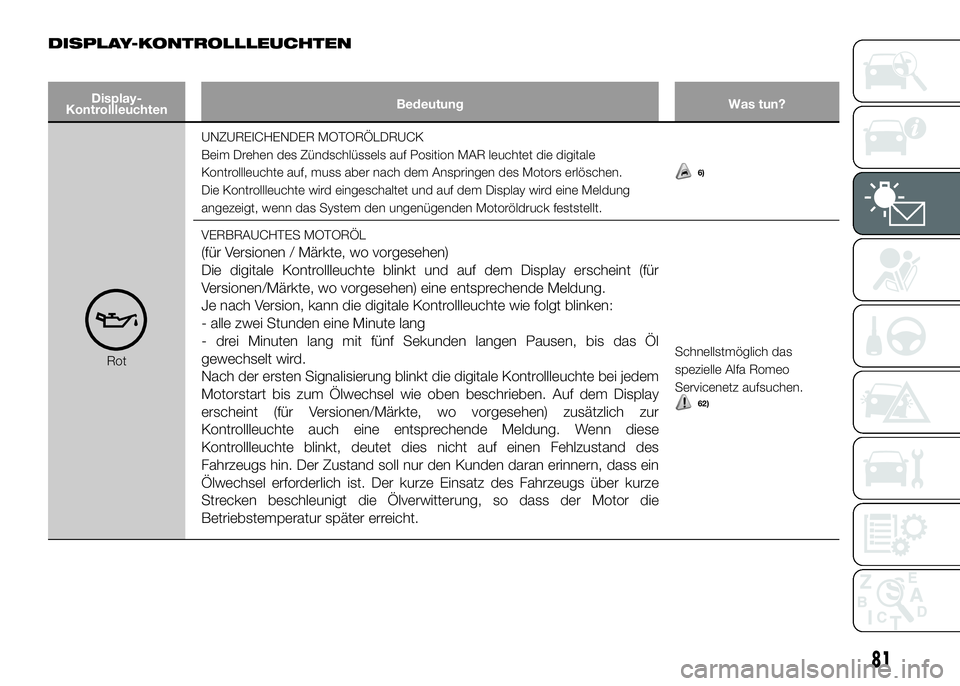

DISPLAY-KONTROLLLEUCHTEN
Display-
KontrollleuchtenBedeutung Was tun?
RotUNZUREICHENDER MOTORÖLDRUCK
Beim Drehen des Zündschlüssels auf Position MAR leuchtet die digitale
Kontrollleuchte auf, muss aber nach dem Anspringen des Motors erlöschen.
Die Kontrollleuchte wird eingeschaltet und auf dem Display wird eine Meldung
angezeigt, wenn das System den ungenügenden Motoröldruck feststellt.
6)
VERBRAUCHTES MOTORÖL
(für Versionen / Märkte, wo vorgesehen)
Die digitale Kontrollleuchte blinkt und auf dem Display erscheint (für
Versionen/Märkte, wo vorgesehen) eine entsprechende Meldung.
Je nach Version, kann die digitale Kontrollleuchte wie folgt blinken:
- alle zwei Stunden eine Minute lang
- drei Minuten lang mit fünf Sekunden langen Pausen, bis das Öl
gewechselt wird.
Nach der ersten Signalisierung blinkt die digitale Kontrollleuchte bei jedem
Motorstart bis zum Ölwechsel wie oben beschrieben. Auf dem Display
erscheint (für Versionen/Märkte, wo vorgesehen) zusätzlich zur
Kontrollleuchte auch eine entsprechende Meldung. Wenn diese
Kontrollleuchte blinkt, deutet dies nicht auf einen Fehlzustand des
Fahrzeugs hin. Der Zustand soll nur den Kunden daran erinnern, dass ein
Ölwechsel erforderlich ist. Der kurze Einsatz des Fahrzeugs über kurze
Strecken beschleunigt die Ölverwitterung, so dass der Motor die
Betriebstemperatur später erreicht.
Schnellstmöglich das
spezielle Alfa Romeo
Servicenetz aufsuchen.
62)
81

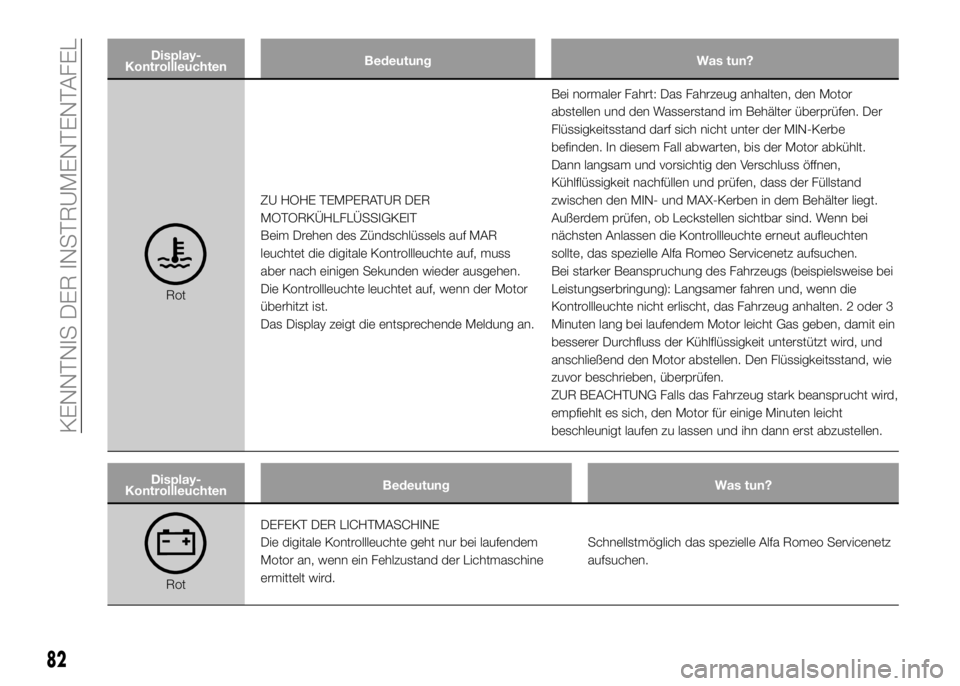

Display-
KontrollleuchtenBedeutung Was tun?
RotZU HOHE TEMPERATUR DER
MOTORKÜHLFLÜSSIGKEIT
Beim Drehen des Zündschlüssels auf MAR
leuchtet die digitale Kontrollleuchte auf, muss
aber nach einigen Sekunden wieder ausgehen.
Die Kontrollleuchte leuchtet auf, wenn der Motor
überhitzt ist.
Das Display zeigt die entsprechende Meldung an.Bei normaler Fahrt: Das Fahrzeug anhalten, den Motor
abstellen und den Wasserstand im Behälter überprüfen. Der
Flüssigkeitsstand darf sich nicht unter der MIN-Kerbe
befinden. In diesem Fall abwarten, bis der Motor abkühlt.
Dann langsam und vorsichtig den Verschluss öffnen,
Kühlflüssigkeit nachfüllen und prüfen, dass der Füllstand
zwischen den MIN- und MAX-Kerben in dem Behälter liegt.
Außerdem prüfen, ob Leckstellen sichtbar sind. Wenn bei
nächsten Anlassen die Kontrollleuchte erneut aufleuchten
sollte, das spezielle Alfa Romeo Servicenetz aufsuchen.
Bei starker Beanspruchung des Fahrzeugs (beispielsweise bei
Leistungserbringung): Langsamer fahren und, wenn die
Kontrollleuchte nicht erlischt, das Fahrzeug anhalten. 2 oder 3
Minuten lang bei laufendem Motor leicht Gas geben, damit ein
besserer Durchfluss der Kühlflüssigkeit unterstützt wird, und
anschließend den Motor abstellen. Den Flüssigkeitsstand, wie
zuvor beschrieben, überprüfen.
ZUR BEACHTUNG Falls das Fahrzeug stark beansprucht wird,
empfiehlt es sich, den Motor für einige Minuten leicht
beschleunigt laufen zu lassen und ihn dann erst abzustellen.
Display-
KontrollleuchtenBedeutung Was tun?
RotDEFEKT DER LICHTMASCHINE
Die digitale Kontrollleuchte geht nur bei laufendem
Motor an, wenn ein Fehlzustand der Lichtmaschine
ermittelt wird.Schnellstmöglich das spezielle Alfa Romeo Servicenetz
aufsuchen.
82
KENNTNIS DER INSTRUMENTENTAFEL

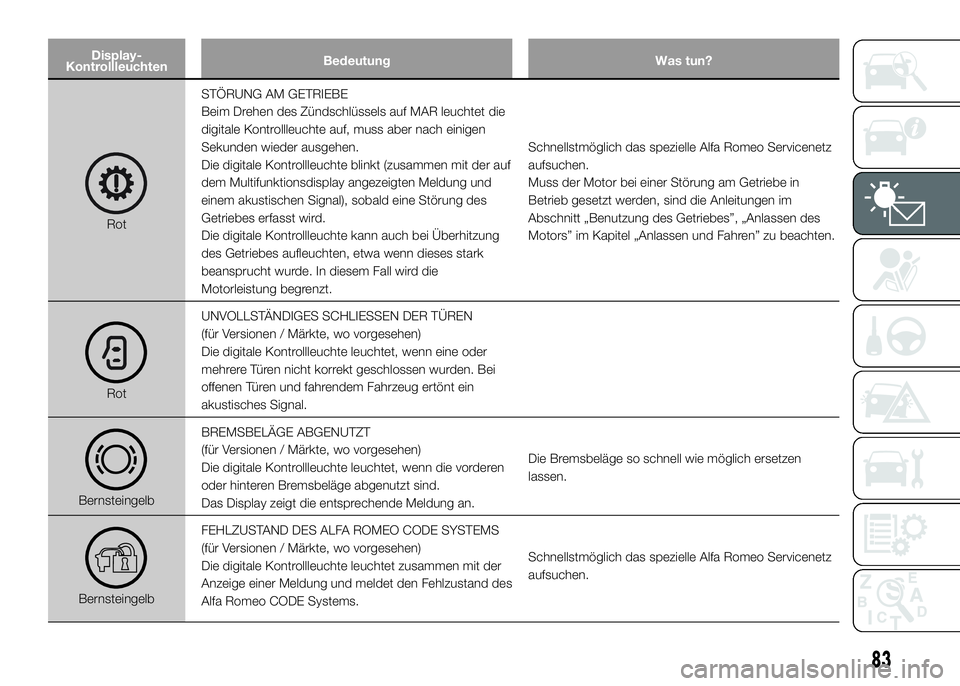

Display-
KontrollleuchtenBedeutung Was tun?
RotSTÖRUNG AM GETRIEBE
Beim Drehen des Zündschlüssels auf MAR leuchtet die
digitale Kontrollleuchte auf, muss aber nach einigen
Sekunden wieder ausgehen.
Die digitale Kontrollleuchte blinkt (zusammen mit der auf
dem Multifunktionsdisplay angezeigten Meldung und
einem akustischen Signal), sobald eine Störung des
Getriebes erfasst wird.
Die digitale Kontrollleuchte kann auch bei Überhitzung
des Getriebes aufleuchten, etwa wenn dieses stark
beansprucht wurde. In diesem Fall wird die
Motorleistung begrenzt.Schnellstmöglich das spezielle Alfa Romeo Servicenetz
aufsuchen.
Muss der Motor bei einer Störung am Getriebe in
Betrieb gesetzt werden, sind die Anleitungen im
Abschnitt „Benutzung des Getriebes”, „Anlassen des
Motors” im Kapitel „Anlassen und Fahren” zu beachten.
RotUNVOLLSTÄNDIGES SCHLIESSEN DER TÜREN
(für Versionen / Märkte, wo vorgesehen)
Die digitale Kontrollleuchte leuchtet, wenn eine oder
mehrere Türen nicht korrekt geschlossen wurden. Bei
offenen Türen und fahrendem Fahrzeug ertönt ein
akustisches Signal.
BernsteingelbBREMSBELÄGE ABGENUTZT
(für Versionen / Märkte, wo vorgesehen)
Die digitale Kontrollleuchte leuchtet, wenn die vorderen
oder hinteren Bremsbeläge abgenutzt sind.
Das Display zeigt die entsprechende Meldung an.Die Bremsbeläge so schnell wie möglich ersetzen
lassen.
BernsteingelbFEHLZUSTAND DES ALFA ROMEO CODE SYSTEMS
(für Versionen / Märkte, wo vorgesehen)
Die digitale Kontrollleuchte leuchtet zusammen mit der
Anzeige einer Meldung und meldet den Fehlzustand des
Alfa Romeo CODE Systems.Schnellstmöglich das spezielle Alfa Romeo Servicenetz
aufsuchen.
83

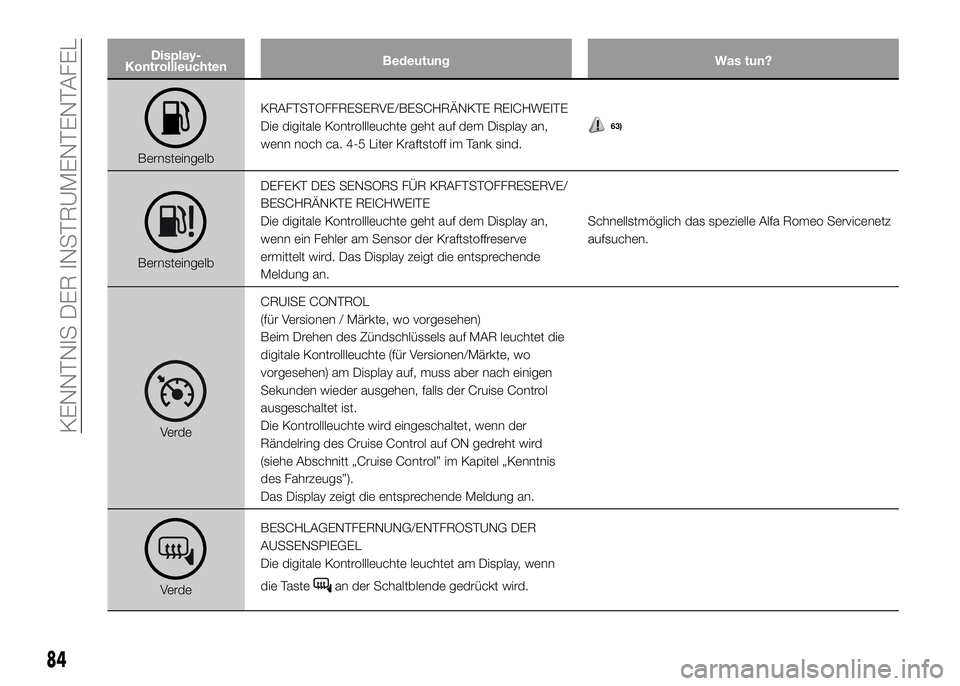

Display-
KontrollleuchtenBedeutung Was tun?
BernsteingelbKRAFTSTOFFRESERVE/BESCHRÄNKTE REICHWEITE
Die digitale Kontrollleuchte geht auf dem Display an,
wenn noch ca. 4-5 Liter Kraftstoff im Tank sind.
63)
BernsteingelbDEFEKT DES SENSORS FÜR KRAFTSTOFFRESERVE/
BESCHRÄNKTE REICHWEITE
Die digitale Kontrollleuchte geht auf dem Display an,
wenn ein Fehler am Sensor der Kraftstoffreserve
ermittelt wird. Das Display zeigt die entsprechende
Meldung an.Schnellstmöglich das spezielle Alfa Romeo Servicenetz
aufsuchen.
Ve rd eCRUISE CONTROL
(für Versionen / Märkte, wo vorgesehen)
Beim Drehen des Zündschlüssels auf MAR leuchtet die
digitale Kontrollleuchte (für Versionen/Märkte, wo
vorgesehen) am Display auf, muss aber nach einigen
Sekunden wieder ausgehen, falls der Cruise Control
ausgeschaltet ist.
Die Kontrollleuchte wird eingeschaltet, wenn der
Rändelring des Cruise Control auf ON gedreht wird
(siehe Abschnitt „Cruise Control” im Kapitel „Kenntnis
des Fahrzeugs”).
Das Display zeigt die entsprechende Meldung an.
Ve rd eBESCHLAGENTFERNUNG/ENTFROSTUNG DER
AUSSENSPIEGEL
Die digitale Kontrollleuchte leuchtet am Display, wenn
die Tastean der Schaltblende gedrückt wird.
84
KENNTNIS DER INSTRUMENTENTAFEL

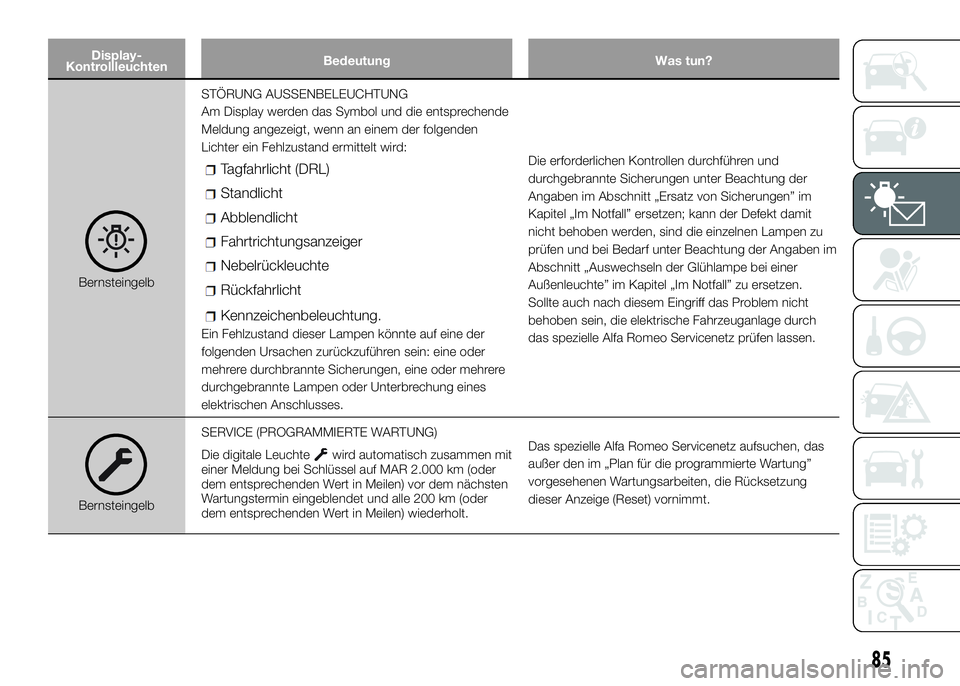

Display-
KontrollleuchtenBedeutung Was tun?
BernsteingelbSTÖRUNG AUSSENBELEUCHTUNG
Am Display werden das Symbol und die entsprechende
Meldung angezeigt, wenn an einem der folgenden
Lichter ein Fehlzustand ermittelt wird:
Tagfahrlicht (DRL)
Standlicht
Abblendlicht
Fahrtrichtungsanzeiger
Nebelrückleuchte
Rückfahrlicht
Kennzeichenbeleuchtung.
Ein Fehlzustand dieser Lampen könnte auf eine der
folgenden Ursachen zurückzuführen sein: eine oder
mehrere durchbrannte Sicherungen, eine oder mehrere
durchgebrannte Lampen oder Unterbrechung eines
elektrischen Anschlusses.Die erforderlichen Kontrollen durchführen und
durchgebrannte Sicherungen unter Beachtung der
Angaben im Abschnitt „Ersatz von Sicherungen” im
Kapitel „Im Notfall” ersetzen; kann der Defekt damit
nicht behoben werden, sind die einzelnen Lampen zu
prüfen und bei Bedarf unter Beachtung der Angaben im
Abschnitt „Auswechseln der Glühlampe bei einer
Außenleuchte” im Kapitel „Im Notfall” zu ersetzen.
Sollte auch nach diesem Eingriff das Problem nicht
behoben sein, die elektrische Fahrzeuganlage durch
das spezielle Alfa Romeo Servicenetz prüfen lassen.
BernsteingelbSERVICE (PROGRAMMIERTE WARTUNG)
Die digitale Leuchte
wird automatisch zusammen mit
einer Meldung bei Schlüssel auf MAR 2.000 km (oder
dem entsprechenden Wert in Meilen) vor dem nächsten
Wartungstermin eingeblendet und alle 200 km (oder
dem entsprechenden Wert in Meilen) wiederholt.Das spezielle Alfa Romeo Servicenetz aufsuchen, das
außer den im „Plan für die programmierte Wartung”
vorgesehenen Wartungsarbeiten, die Rücksetzung
dieser Anzeige (Reset) vornimmt.
85
