Page 57 of 191

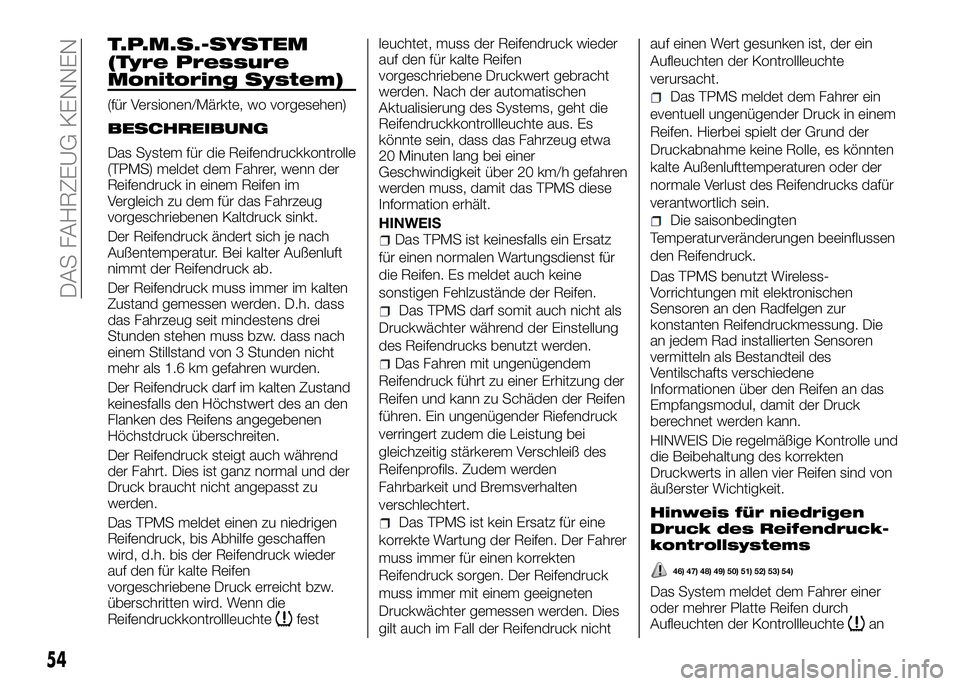

T.P.M.S.-SYSTEM
(Tyre Pressure
Monitoring System)
(für Versionen/Märkte, wo vorgesehen)
BESCHREIBUNG
Das System für die Reifendruckkontrolle
(TPMS) meldet dem Fahrer, wenn der
Reifendruck in einem Reifen im
Vergleich zu dem für das Fahrzeug
vorgeschriebenen Kaltdruck sinkt.
Der Reifendruck ändert sich je nach
Außentemperatur. Bei kalter Außenluft
nimmt der Reifendruck ab.
Der Reifendruck muss immer im kalten
Zustand gemessen werden. D.h. dass
das Fahrzeug seit mindestens drei
Stunden stehen muss bzw. dass nach
einem Stillstand von 3 Stunden nicht
mehr als 1.6 km gefahren wurden.
Der Reifendruck darf im kalten Zustand
keinesfalls den Höchstwert des an den
Flanken des Reifens angegebenen
Höchstdruck überschreiten.
Der Reifendruck steigt auch während
der Fahrt. Dies ist ganz normal und der
Druck braucht nicht angepasst zu
werden.
Das TPMS meldet einen zu niedrigen
Reifendruck, bis Abhilfe geschaffen
wird, d.h. bis der Reifendruck wieder
auf den für kalte Reifen
vorgeschriebene Druck erreicht bzw.
überschritten wird. Wenn die
Reifendruckkontrollleuchte
festleuchtet, muss der Reifendruck wieder
auf den für kalte Reifen
vorgeschriebene Druckwert gebracht
werden. Nach der automatischen
Aktualisierung des Systems, geht die
Reifendruckkontrollleuchte aus. Es
könnte sein, dass das Fahrzeug etwa
20 Minuten lang bei einer
Geschwindigkeit über 20 km/h gefahren
werden muss, damit das TPMS diese
Information erhält.
HINWEIS
Das TPMS ist keinesfalls ein Ersatz
für einen normalen Wartungsdienst für
die Reifen. Es meldet auch keine
sonstigen Fehlzustände der Reifen.
Das TPMS darf somit auch nicht als
Druckwächter während der Einstellung
des Reifendrucks benutzt werden.
Das Fahren mit ungenügendem
Reifendruck führt zu einer Erhitzung der
Reifen und kann zu Schäden der Reifen
führen. Ein ungenügender Riefendruck
verringert zudem die Leistung bei
gleichzeitig stärkerem Verschleiß des
Reifenprofils. Zudem werden
Fahrbarkeit und Bremsverhalten
verschlechtert.
Das TPMS ist kein Ersatz für eine
korrekte Wartung der Reifen. Der Fahrer
muss immer für einen korrekten
Reifendruck sorgen. Der Reifendruck
muss immer mit einem geeigneten
Druckwächter gemessen werden. Dies
gilt auch im Fall der Reifendruck nichtauf einen Wert gesunken ist, der ein
Aufleuchten der Kontrollleuchte
verursacht.
Das TPMS meldet dem Fahrer ein
eventuell ungenügender Druck in einem
Reifen. Hierbei spielt der Grund der
Druckabnahme keine Rolle, es könnten
kalte Außenlufttemperaturen oder der
normale Verlust des Reifendrucks dafür
verantwortlich sein.
Die saisonbedingten
Temperaturveränderungen beeinflussen
den Reifendruck.
Das TPMS benutzt Wireless-
Vorrichtungen mit elektronischen
Sensoren an den Radfelgen zur
konstanten Reifendruckmessung. Die
an jedem Rad installierten Sensoren
vermitteln als Bestandteil des
Ventilschafts verschiedene
Informationen über den Reifen an das
Empfangsmodul, damit der Druck
berechnet werden kann.
HINWEIS Die regelmäßige Kontrolle und
die Beibehaltung des korrekten
Druckwerts in allen vier Reifen sind von
äußerster Wichtigkeit.
Hinweis für niedrigen
Druck des Reifendruck-
kontrollsystems
46) 47) 48) 49) 50) 51) 52) 53) 54)
Das System meldet dem Fahrer einer
oder mehrer Platte Reifen durch
Aufleuchten der Kontrollleuchte
an
54
DAS FAHRZEUG KENNEN
Page 58 of 191

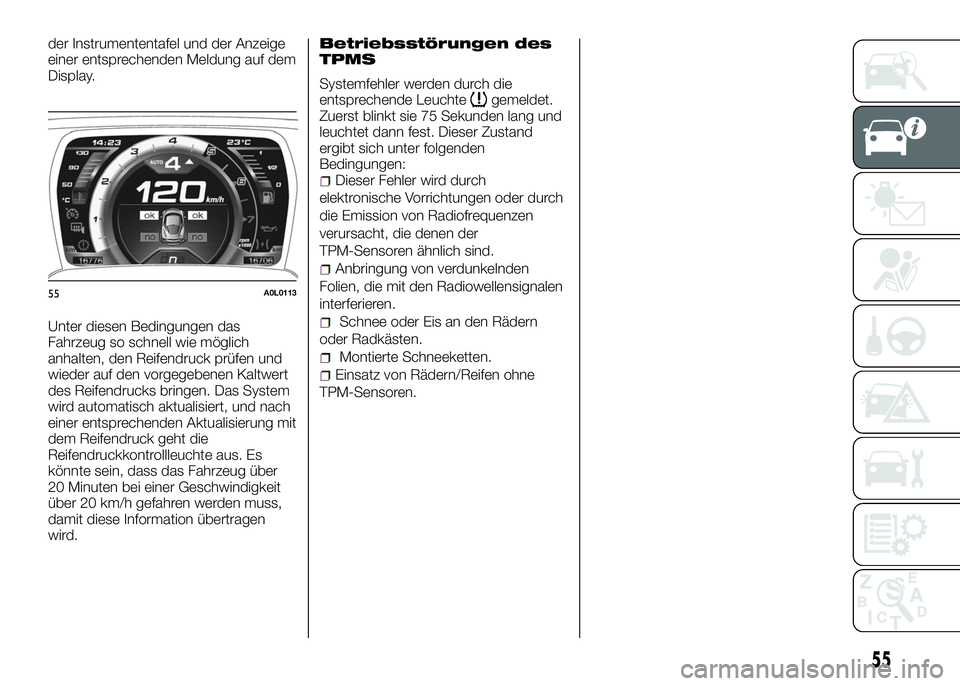

der Instrumententafel und der Anzeige
einer entsprechenden Meldung auf dem
Display.
Unter diesen Bedingungen das
Fahrzeug so schnell wie möglich
anhalten, den Reifendruck prüfen und
wieder auf den vorgegebenen Kaltwert
des Reifendrucks bringen. Das System
wird automatisch aktualisiert, und nach
einer entsprechenden Aktualisierung mit
dem Reifendruck geht die
Reifendruckkontrollleuchte aus. Es
könnte sein, dass das Fahrzeug über
20 Minuten bei einer Geschwindigkeit
über 20 km/h gefahren werden muss,
damit diese Information übertragen
wird.Betriebsstörungen des
TPMS
Systemfehler werden durch die
entsprechende Leuchtegemeldet.
Zuerst blinkt sie 75 Sekunden lang und
leuchtet dann fest. Dieser Zustand
ergibt sich unter folgenden
Bedingungen:
Dieser Fehler wird durch
elektronische Vorrichtungen oder durch
die Emission von Radiofrequenzen
verursacht, die denen der
TPM-Sensoren ähnlich sind.
Anbringung von verdunkelnden
Folien, die mit den Radiowellensignalen
interferieren.
Schnee oder Eis an den Rädern
oder Radkästen.
Montierte Schneeketten.
Einsatz von Rädern/Reifen ohne
TPM-Sensoren.
55A0L0113
55
Page 59 of 191

Für den korrekten Gebrauch des Systems gelten bei einem Rad-/Reifenwechsel die Angaben der folgenden Tabelle:
ArbeitSensoren an den
FahrzeugrädernStörungsmeldung Erforderlicher Eingriff
––JADas spezielle Alfa Romeo
Servicenetz aufsuchen
Radwechsel auf Winterreifen NEIN JADas spezielle Alfa Romeo
Servicenetz aufsuchen
Radwechsel auf Winterreifen JA NEIN –
Radwechsel auf Räder einer
anderen Größe
(*)JA NEIN –
(*)Als alternative Reifen in der Betriebsanleitung und auf jeden Fall im Fahrzeugbrief; bei Lineaccessori Alfa Romeo verfügbar
56
DAS FAHRZEUG KENNEN
ZUR BEACHTUNG
46)Das T.P.M.S.-System enthebt den
Fahrer nicht von der regelmäßigen
Kontrolle des Reifendrucks und der
Kontrolle des Ersatzrads (siehe Abschnitt
„Räder” im Kapitel „Wartung und Pflege”).
47)Der Reifendruck ist bei ausgeruhten
und kalten Reifen zu überprüfen. Wenn der
Reifendruck aus einem beliebigen Grund
an warmen Reifen kontrolliert wird, den
Fülldruck nicht verringern, wenn er den
vorgesehenen Wert überschreitet. Die
Kontrolle bei kalten Reifen wiederholen.48)Werden eines oder mehrere Räder
ohne Sensor eingebaut, steht das System
nicht mehr zur Verfügung und es erscheint
eine entsprechende Meldung auf dem
Display, zusammen mit der weniger als 1
Minute lang blinkenden und dann
festleuchtenden T.P.M.S.-Kontrollleuchte
bis wieder 4 Räder mit Sensoren eingebaut
sind.
49)Das T.P.M.S.-System ist nicht in der
Lage, plötzliche Druckverluste an den
Reifen zu melden (z.B. wenn ein Reifen
platzt). In diesem Fall das Fahrzeug
vorsichtig und ohne starke Abbremsung
anhalten.
50)Der Austausch von normalen und
Winterreifen (und umgekehrt) erfordert
auch eine Einstellung des T.P.M.S.-
Systems, das nur vom spezielle Alfa
Romeo Servicenetz durchgeführt werden
darf.51)Der Reifendruck kann je nach
Außentemperatur variieren. Das T.P.M.S.
kann kurzzeitig einen ungenügenden
Reifendruck anzeigen. In diesem Fall den
Reifendruck bei kalten Reifen kontrollieren
und ggf. den korrekten Reifendruck wieder
herstellen.
52)Wenn ein Reifen ausgebaut wird, sollte
auch die Gummidichtung des Ventils
ausgetauscht werden: hierzu das spezielle
Alfa Romeo Servicenetz aufsuchen. Der
Aus-/Einbau der Reifen und/oder Felgen
verlangt spezielle Vorsichtsmaßnahmen;
um zu vermeiden, dass die Sensoren
beschädigt oder falsch eingebaut werden,
muss der Reifenwechsel und/oder
Austausch der Felgen von spezialisiertem
Personal durchgeführt werden. Das
spezielle Alfa Romeo Servicenetz
aufsuchen.
Page 60 of 191

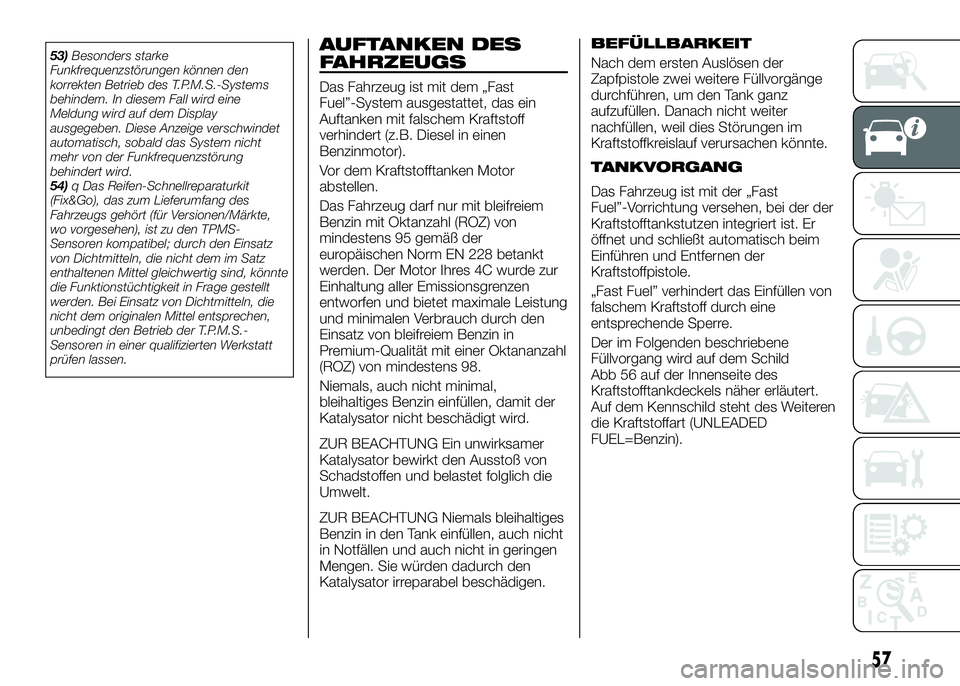

AUFTANKEN DES
FAHRZEUGS
Das Fahrzeug ist mit dem „Fast
Fuel”-System ausgestattet, das ein
Auftanken mit falschem Kraftstoff
verhindert (z.B. Diesel in einen
Benzinmotor).
Vor dem Kraftstofftanken Motor
abstellen.
Das Fahrzeug darf nur mit bleifreiem
Benzin mit Oktanzahl (ROZ) von
mindestens 95 gemäß der
europäischen Norm EN 228 betankt
werden. Der Motor Ihres 4C wurde zur
Einhaltung aller Emissionsgrenzen
entworfen und bietet maximale Leistung
und minimalen Verbrauch durch den
Einsatz von bleifreiem Benzin in
Premium-Qualität mit einer Oktananzahl
(ROZ) von mindestens 98.
Niemals, auch nicht minimal,
bleihaltiges Benzin einfüllen, damit der
Katalysator nicht beschädigt wird.
ZUR BEACHTUNG Ein unwirksamer
Katalysator bewirkt den Ausstoß von
Schadstoffen und belastet folglich die
Umwelt.
ZUR BEACHTUNG Niemals bleihaltiges
Benzin in den Tank einfüllen, auch nicht
in Notfällen und auch nicht in geringen
Mengen. Sie würden dadurch den
Katalysator irreparabel beschädigen.
BEFÜLLBARKEIT
Nach dem ersten Auslösen der
Zapfpistole zwei weitere Füllvorgänge
durchführen, um den Tank ganz
aufzufüllen. Danach nicht weiter
nachfüllen, weil dies Störungen im
Kraftstoffkreislauf verursachen könnte.
TANKVORGANG
Das Fahrzeug ist mit der „Fast
Fuel”-Vorrichtung versehen, bei der der
Kraftstofftankstutzen integriert ist. Er
öffnet und schließt automatisch beim
Einführen und Entfernen der
Kraftstoffpistole.
„Fast Fuel” verhindert das Einfüllen von
falschem Kraftstoff durch eine
entsprechende Sperre.
Der im Folgenden beschriebene
Füllvorgang wird auf dem Schild
Abb 56 auf der Innenseite des
Kraftstofftankdeckels näher erläutert.
Auf dem Kennschild steht des Weiteren
die Kraftstoffart (UNLEADED
FUEL=Benzin).
57
53)Besonders starke
Funkfrequenzstörungen können den
korrekten Betrieb des T.P.M.S.-Systems
behindern. In diesem Fall wird eine
Meldung wird auf dem Display
ausgegeben. Diese Anzeige verschwindet
automatisch, sobald das System nicht
mehr von der Funkfrequenzstörung
behindert wird.
54)q Das Reifen-Schnellreparaturkit
(Fix&Go), das zum Lieferumfang des
Fahrzeugs gehört (für Versionen/Märkte,
wo vorgesehen), ist zu den TPMS-
Sensoren kompatibel; durch den Einsatz
von Dichtmitteln, die nicht dem im Satz
enthaltenen Mittel gleichwertig sind, könnte
die Funktionstüchtigkeit in Frage gestellt
werden. Bei Einsatz von Dichtmitteln, die
nicht dem originalen Mittel entsprechen,
unbedingt den Betrieb der T.P.M.S.-
Sensoren in einer qualifizierten Werkstatt
prüfen lassen.
Page 61 of 191

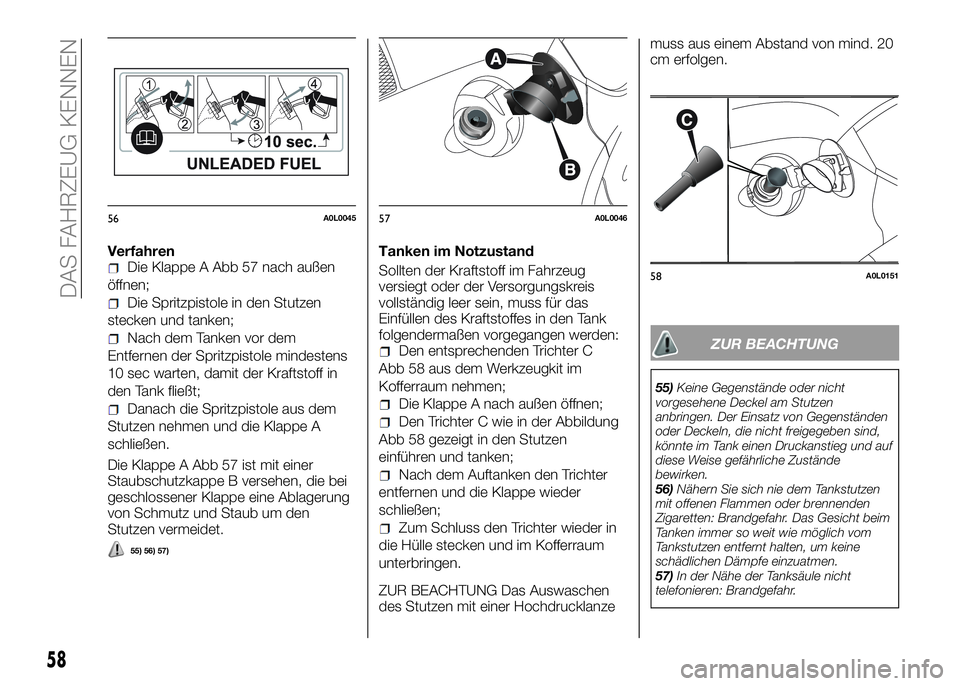

VerfahrenDie Klappe A Abb 57 nach außen
öffnen;
Die Spritzpistole in den Stutzen
stecken und tanken;
Nach dem Tanken vor dem
Entfernen der Spritzpistole mindestens
10 sec warten, damit der Kraftstoff in
den Tank fließt;
Danach die Spritzpistole aus dem
Stutzen nehmen und die Klappe A
schließen.
Die Klappe A Abb 57 ist mit einer
Staubschutzkappe B versehen, die bei
geschlossener Klappe eine Ablagerung
von Schmutz und Staub um den
Stutzen vermeidet.
55) 56) 57)
Tanken im Notzustand
Sollten der Kraftstoff im Fahrzeug
versiegt oder der Versorgungskreis
vollständig leer sein, muss für das
Einfüllen des Kraftstoffes in den Tank
folgendermaßen vorgegangen werden:
Den entsprechenden Trichter C
Abb 58 aus dem Werkzeugkit im
Kofferraum nehmen;
Die Klappe A nach außen öffnen;
Den Trichter C wie in der Abbildung
Abb 58 gezeigt in den Stutzen
einführen und tanken;
Nach dem Auftanken den Trichter
entfernen und die Klappe wieder
schließen;
Zum Schluss den Trichter wieder in
die Hülle stecken und im Kofferraum
unterbringen.
ZUR BEACHTUNG Das Auswaschen
des Stutzen mit einer Hochdrucklanzemuss aus einem Abstand von mind. 20
cm erfolgen.
56A0L004557A0L0046
58A0L0151
58
DAS FAHRZEUG KENNEN
ZUR BEACHTUNG
55)Keine Gegenstände oder nicht
vorgesehene Deckel am Stutzen
anbringen. Der Einsatz von Gegenständen
oder Deckeln, die nicht freigegeben sind,
könnte im Tank einen Druckanstieg und auf
diese Weise gefährliche Zustände
bewirken.
56)Nähern Sie sich nie dem Tankstutzen
mit offenen Flammen oder brennenden
Zigaretten: Brandgefahr. Das Gesicht beim
Tanken immer so weit wie möglich vom
Tankstutzen entfernt halten, um keine
schädlichen Dämpfe einzuatmen.
57)In der Nähe der Tanksäule nicht
telefonieren: Brandgefahr.
Page 62 of 191

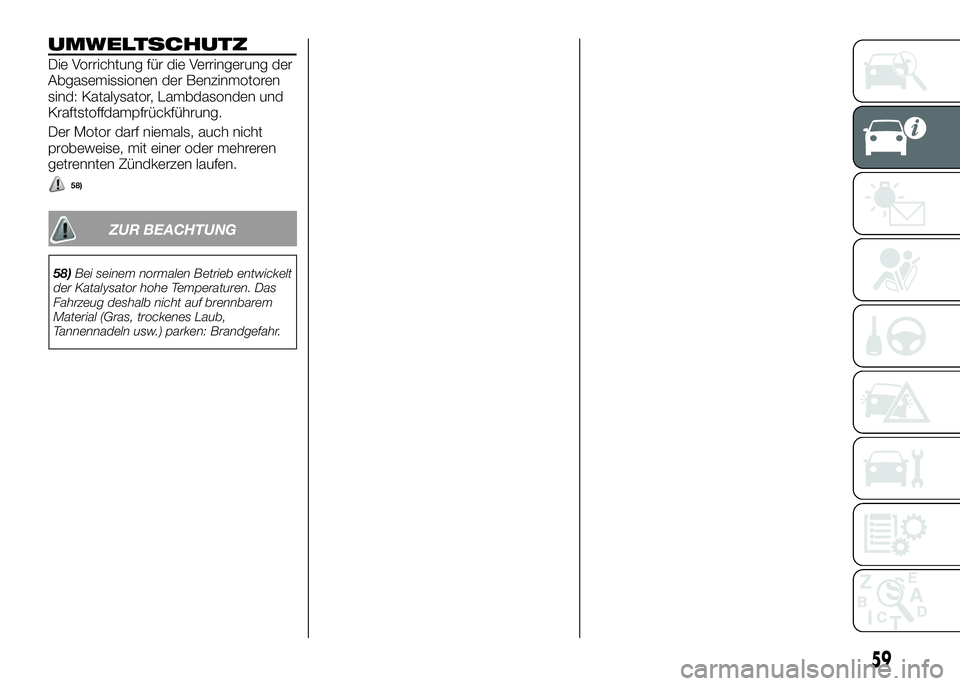

UMWELTSCHUTZ
Die Vorrichtung für die Verringerung der
Abgasemissionen der Benzinmotoren
sind: Katalysator, Lambdasonden und
Kraftstoffdampfrückführung.
Der Motor darf niemals, auch nicht
probeweise, mit einer oder mehreren
getrennten Zündkerzen laufen.
58)
59
ZUR BEACHTUNG
58)Bei seinem normalen Betrieb entwickelt
der Katalysator hohe Temperaturen. Das
Fahrzeug deshalb nicht auf brennbarem
Material (Gras, trockenes Laub,
Tannennadeln usw.) parken: Brandgefahr.
Page 63 of 191

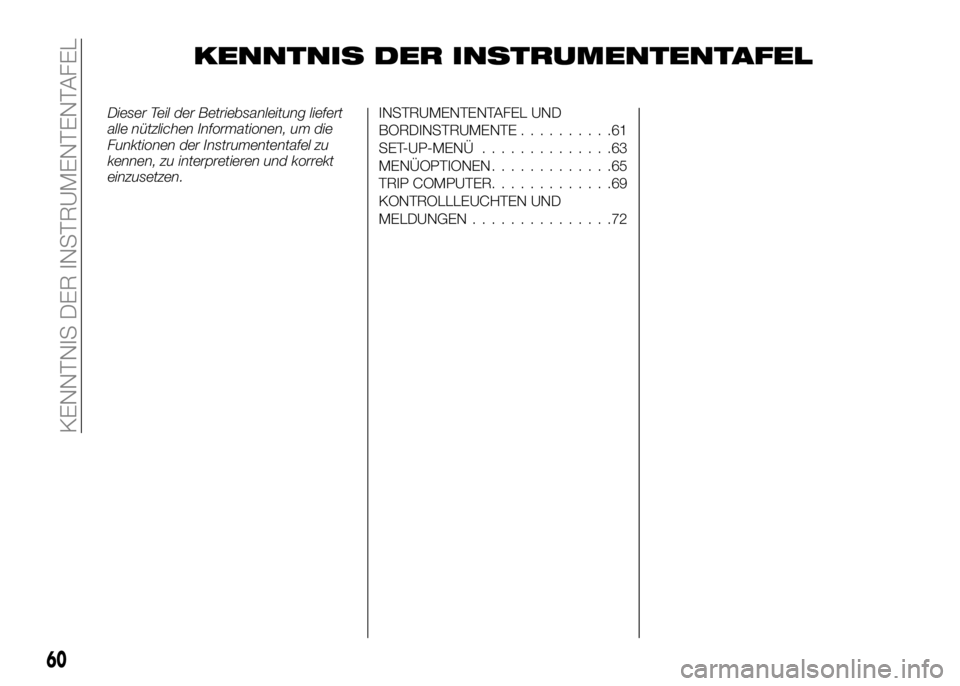

KENNTNIS DER INSTRUMENTENTAFEL
Dieser Teil der Betriebsanleitung liefert
alle nützlichen Informationen, um die
Funktionen der Instrumententafel zu
kennen, zu interpretieren und korrekt
einzusetzen.INSTRUMENTENTAFEL UND
BORDINSTRUMENTE..........61
SET-UP-MENÜ..............63
MENÜOPTIONEN.............65
TRIP COMPUTER.............69
KONTROLLLEUCHTEN UND
MELDUNGEN...............72
60
KENNTNIS DER INSTRUMENTENTAFEL
Page 64 of 191

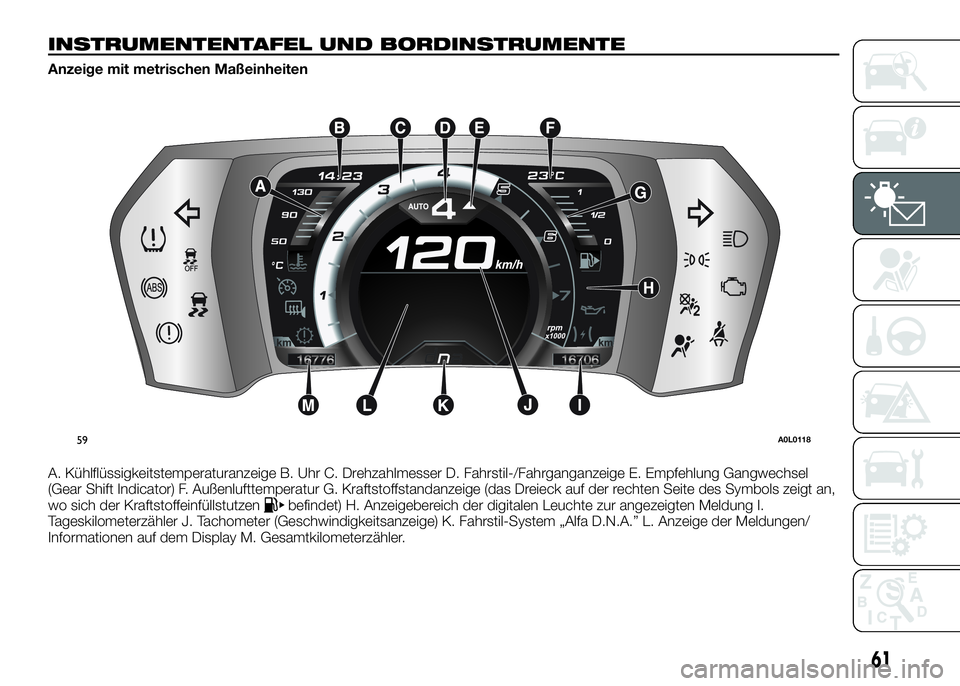

INSTRUMENTENTAFEL UND BORDINSTRUMENTE
Anzeige mit metrischen Maßeinheiten
A. Kühlflüssigkeitstemperaturanzeige B. Uhr C. Drehzahlmesser D. Fahrstil-/Fahrganganzeige E. Empfehlung Gangwechsel
(Gear Shift Indicator) F. Außenlufttemperatur G. Kraftstoffstandanzeige (das Dreieck auf der rechten Seite des Symbols zeigt an,
wo sich der Kraftstoffeinfüllstutzen
befindet) H. Anzeigebereich der digitalen Leuchte zur angezeigten Meldung I.
Tageskilometerzähler J. Tachometer (Geschwindigkeitsanzeige) K. Fahrstil-System „Alfa D.N.A.” L. Anzeige der Meldungen/
Informationen auf dem Display M. Gesamtkilometerzähler.
59A0L0118
61
