LACKSCHILD
Es ist unter der Heckklappe angebracht
und enthält folgende Daten Abb 139:
ALackhersteller.
BFarbbenennung.
CFarbcode.
DFarbcode für Nachbesserungen oder
Neulackierung.
MOTORKENNZEICHNUNG
Die Kennzeichnung ist am Zylinderblock
eingeschlagen und gibt den Typ und die
fortlaufende Herstellungsnummer an.
139A0L0090
158
TECHNISCHE DATEN

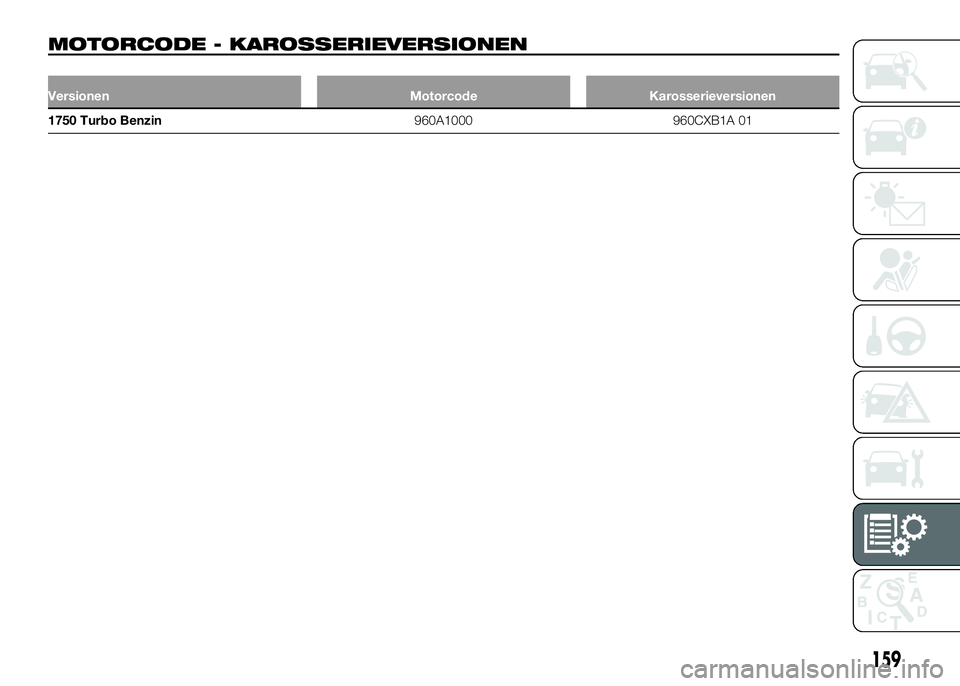

MOTORCODE - KAROSSERIEVERSIONEN
Versionen Motorcode Karosserieversionen
1750 Turbo Benzin960A1000 960CXB1A 01
159

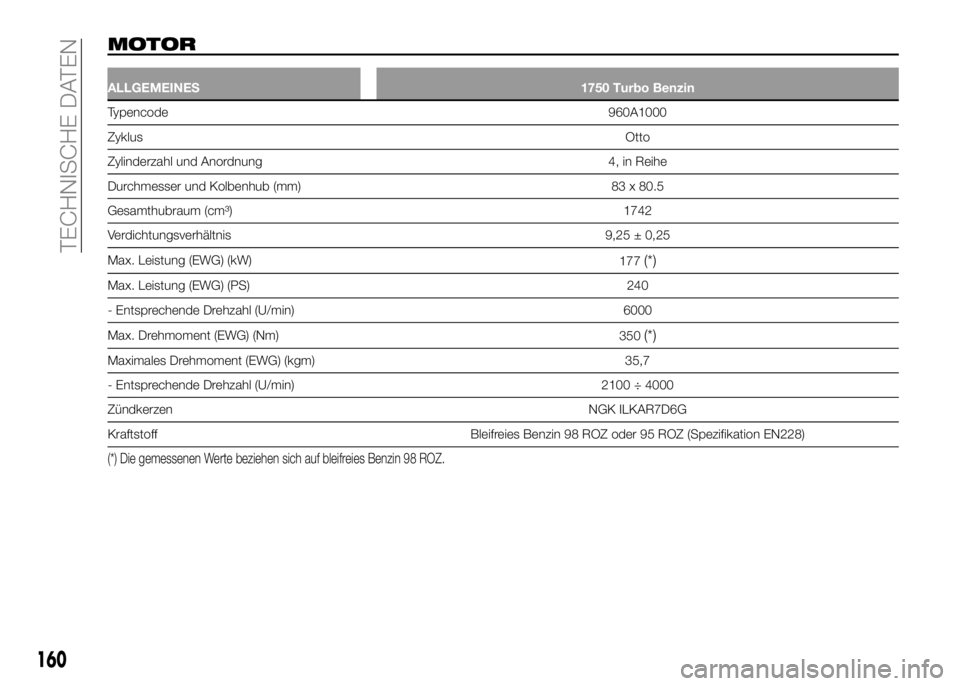

MOTOR
ALLGEMEINES 1750 Turbo Benzin
Typencode960A1000
ZyklusOtto
Zylinderzahl und Anordnung 4, in Reihe
Durchmesser und Kolbenhub (mm) 83 x 80.5
Gesamthubraum (cm³) 1742
Verdichtungsverhältnis 9,25 ± 0,25
Max. Leistung (EWG) (kW)
177
(*)
Max. Leistung (EWG) (PS) 240
- Entsprechende Drehzahl (U/min) 6000
Max. Drehmoment (EWG) (Nm)
350
(*)
Maximales Drehmoment (EWG) (kgm) 35,7
- Entsprechende Drehzahl (U/min) 2100 ÷ 4000
ZündkerzenNGK ILKAR7D6G
Kraftstoff Bleifreies Benzin 98 ROZ oder 95 ROZ (Spezifikation EN228)
(*) Die gemessenen Werte beziehen sich auf bleifreies Benzin 98 ROZ.
160
TECHNISCHE DATEN

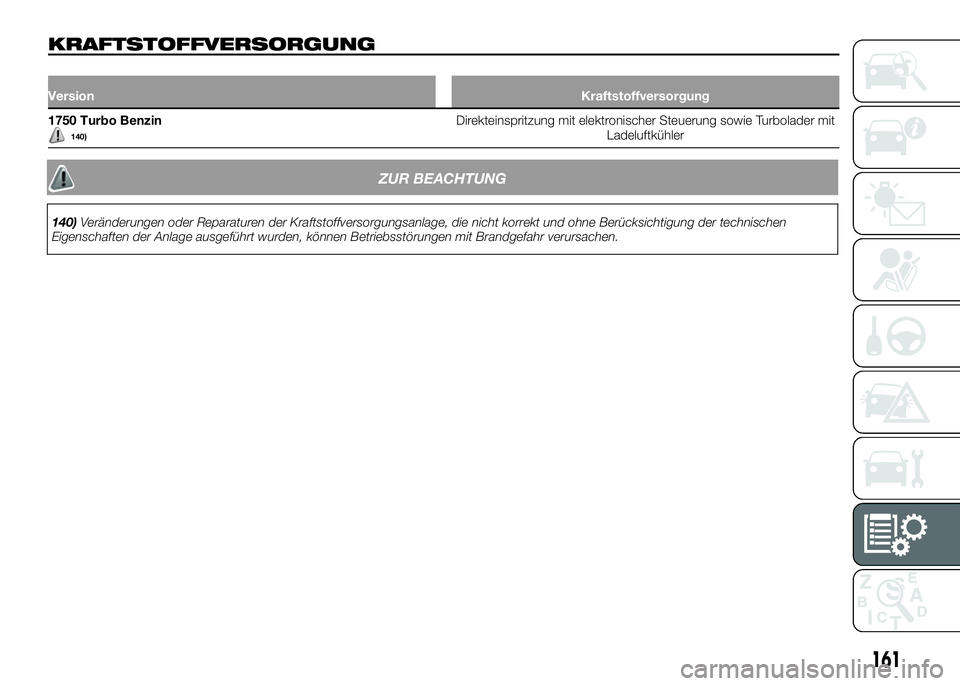

KRAFTSTOFFVERSORGUNG
VersionKraftstoffversorgung
1750 Turbo Benzin140)Direkteinspritzung mit elektronischer Steuerung sowie Turbolader mit
Ladeluftkühler
161
ZUR BEACHTUNG
140)Veränderungen oder Reparaturen der Kraftstoffversorgungsanlage, die nicht korrekt und ohne Berücksichtigung der technischen
Eigenschaften der Anlage ausgeführt wurden, können Betriebsstörungen mit Brandgefahr verursachen.

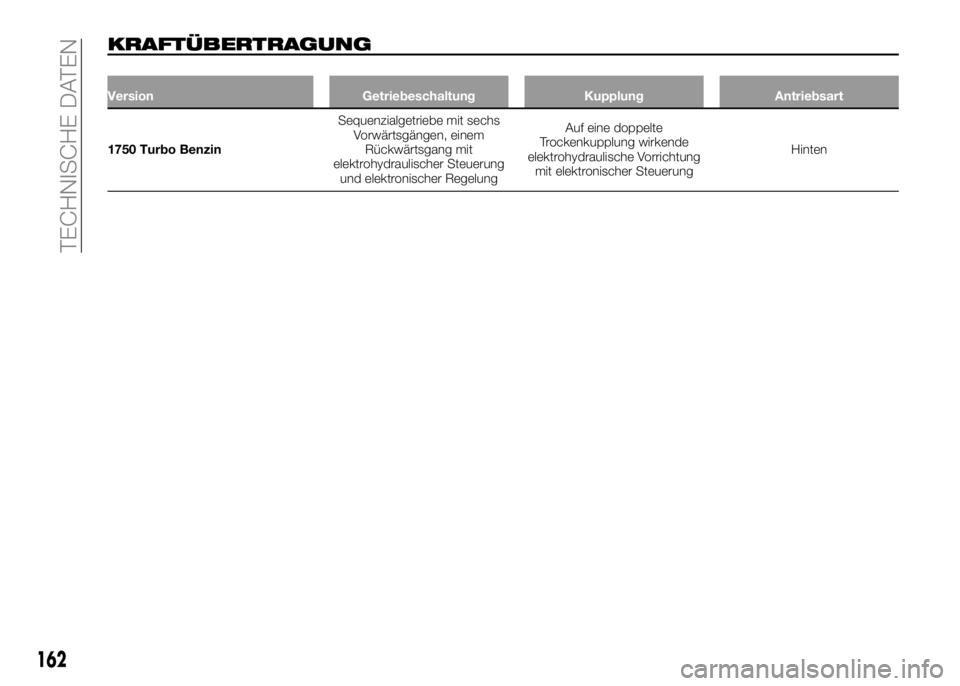

KRAFTÜBERTRAGUNG
Version Getriebeschaltung Kupplung Antriebsart
1750 Turbo BenzinSequenzialgetriebe mit sechs
Vorwärtsgängen, einem
Rückwärtsgang mit
elektrohydraulischer Steuerung
und elektronischer RegelungAuf eine doppelte
Trockenkupplung wirkende
elektrohydraulische Vorrichtung
mit elektronischer SteuerungHinten
162
TECHNISCHE DATEN

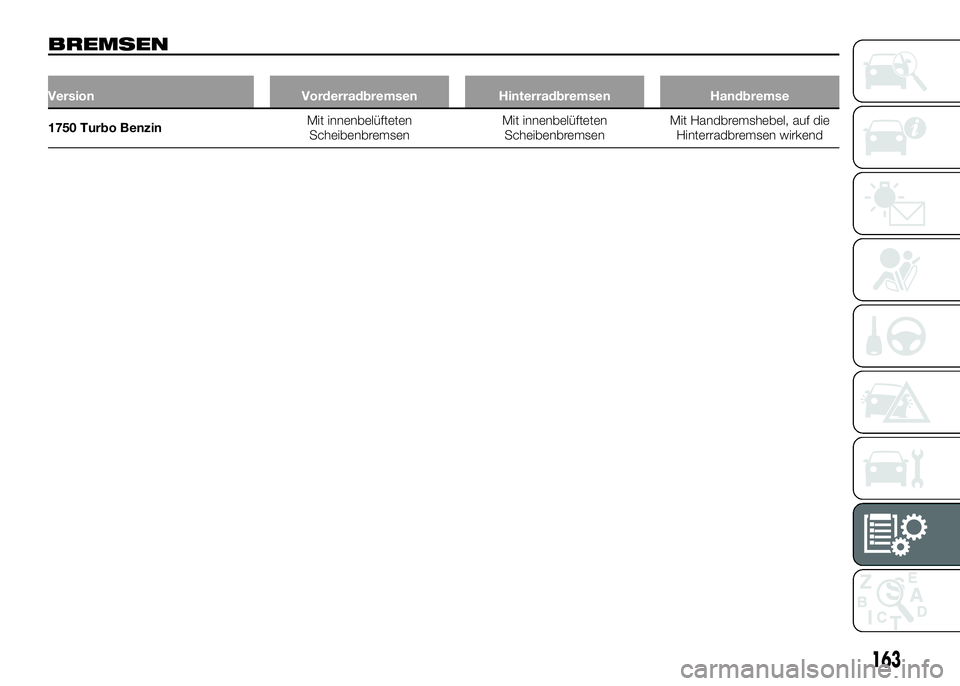

BREMSEN
Version Vorderradbremsen Hinterradbremsen Handbremse
1750 Turbo BenzinMit innenbelüfteten
ScheibenbremsenMit innenbelüfteten
ScheibenbremsenMit Handbremshebel, auf die
Hinterradbremsen wirkend
163

RADAUFHÄNGUNGEN
Version Vorn Hinten
1750 Turbo BenzinMit übereinanderliegenden Dreieckslenkern und
StabilisatorWeiterentwickeltes McPherson-System
164
TECHNISCHE DATEN

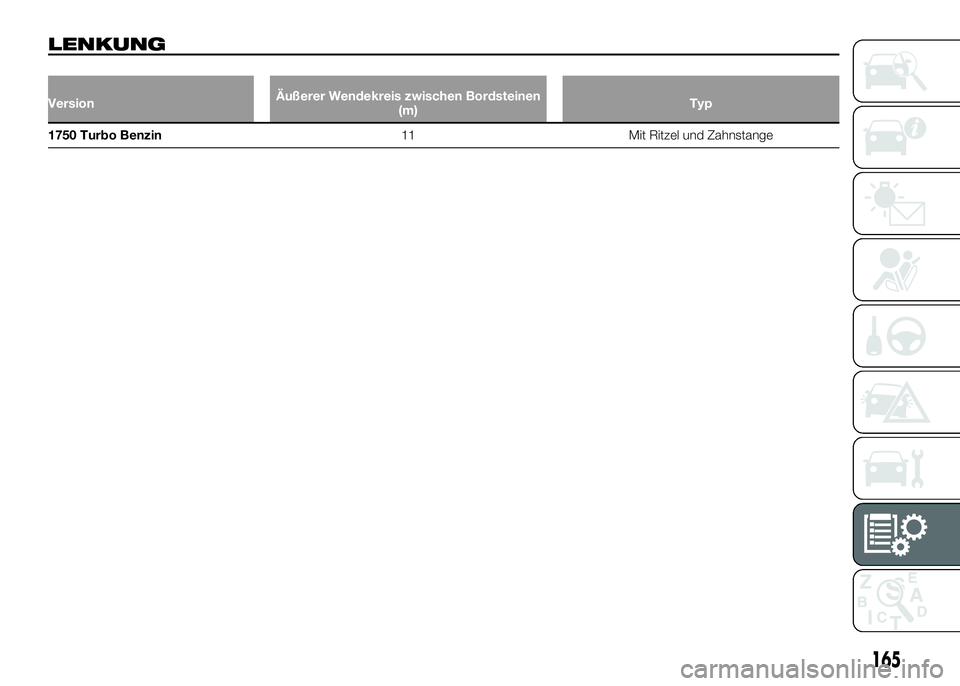

LENKUNG
VersionÄußerer Wendekreis zwischen Bordsteinen
(m)Typ
1750 Turbo Benzin11 Mit Ritzel und Zahnstange
