2016 Abarth 500 Notice d'entretien (in French)

Ampoules
Utilisation Type Puissance Réf. Figure
Feux de route HI 55W D
Feux de croisement H7 55W D
Feux de croisement à décharge de gaz Xénon
(pour les versions/marchés qui le prévoient)DESS. 35W F
Positions avant/feux de jour W2I/5W 5/2IW A
Feux clignotants avant WY2IW 21W B
Clignotants avant (avec ampoules à décharge
de gaz xénon)PY24W 24W B
Feux clignotants latéraux W5W 5W A
Feux clignotants arrière PY2IW 2IW B
Feux de position arrière RI0W I0W B
Feux de stop P2IW 2IW B
Marche arrière P2IW 2IW B
Antibrouillard arrière P2IW 2IW B
Plafonnier C5W 5W C
Plafonnier du coffre à bagages W5W 5W A
Éclairage de plaque C5W 5W C
Feux antibrouillard HI 55W E
Feu d'arrêt supplémentaire (3ème stop) W5W 5W A
141

ATTENTION
114) Les modifications ou réparations de l'installation électrique effectuées de façon incorrecte et sans tenir compte
des caractéristiques techniques de l'installation, peuvent provoquer des anomalies de fonctionnement avec des
risques d'incendie.
115) Les ampoules halogènes contiennent du gaz sous pression, et la projection de fragments de verre est possible en
cas de rupture.
ATTENTION
25) Manipuler les ampoules halogènes en ne touchant que la partie métallique. Si on touche le bulbe transparent avec
les doigts, l'intensité de la lumière baisse et la durée de vie de l'ampoule risque aussi d'être réduite. En cas de
contact accidentel, frotter le bulbe avec un chiffon trempé dans l'alcool, puis laisser sécher.
26) Il est conseillé de faire remplacer les lampes, si possible, auprès du Réseau Après-vente Abarth. Le bon
fonctionnement et l'orientation correcte des feux extérieurs sont essentiels pour une conduite en toute sécurité et
pour éviter les sanctions prévues par la loi.
142
SITUATIONS D’URGENCE

REMPLACEMENT
D'UNE AMPOULE
EXTÉRIEURE
Pour le type d'ampoule et sa
puissance, voir les indications au
paragraphe « Remplacement d'une
ampoule ».
GROUPES OPTIQUES
AVANT
Les groupes optiques avant
contiennent les ampoules des feux de
position, de croisement, de route et des
clignotants.
Accès aux ampoules
des clignotants
En intervenant depuis le compartiment
moteur, enlever le bouchon en
caoutchouc A fig. 104.
Accès aux ampoules
des feux de croisement
Enlever le bouchon en caoutchouc B
fig. 104.Accès aux ampoules
des feux de position/de
jour (D.R.L.) et de route
Braquer complètement les roues, ouvrir
le volet de protection C fig. 105 (logé
sur le passage de roues au niveau des
feux) puis enlever le bouchon en
caoutchouc D fig. 105.CLIGNOTANTS
Avant
Pour remplacer l'ampoule, procéder
comme suit :
❒enlever le bouchon de protection en
caoutchouc, décrit précédemment ;
❒tourner la douille A fig. 106 dans
le sens inverse des aiguilles d'une
montre et l'extraire ;
❒extraire l'ampoule montée par
pression et la remplacer ;
❒remonter la douille A en la tournant
dans le sens des aiguilles d'une
montre, en s'assurant qu'elle est bien
bloquée ;
❒remettre le capuchon en caoutchouc.
104AB0A0088
105AB0A0089106AB0A0090
143

Latéraux
Pour remplacer l'ampoule, procéder
comme suit :
❒faire levier au point indiqué par la
flèche, de manière à comprimer
le ressort de fixation et extraire le
groupe B fig. 107
❒tourner la douille dans le sens inverse
des aiguilles d'une montre, enlever
l'ampoule montée par pression et la
remplacer ;
❒remonter la douille dans le
transparent, puis placer le groupe B
en s'assurant que le déclic de
blocage de l'agrafe de fixation se
produise.FEUX DE CROISEMENT
Pour remplacer l'ampoule, procéder
comme suit :
❒enlever le bouchon de protection en
caoutchouc, décrit précédemment ;
❒appuyer sur le dispositif de blocage A
fig. 108 et extraire la douille ;
❒extraire l'ampoule montée par
pression et la remplacer ;
❒remonter la douille et vérifier qu'elle
est correctement bloquée ;
❒remettre le capuchon en caoutchouc.
116)
FEUX DE ROUTE
Pour remplacer l'ampoule, procéder
comme suit :
❒enlever le bouchon de protection en
caoutchouc, décrit précédemment ;
❒libérer les deux agrafes de maintien
de l'ampoule A fig. 109;
❒extraire l'ampoule et la remplacer ;
❒remonter la nouvelle ampoule, en
faisant coïncider les profils de la
partie métallique avec les rainures
façonnées sur la parabole du phare,
puis refermer les agrafes de retenue
de l'ampoule ;
❒remettre le capuchon en caoutchouc.
107AB0A0091
108AB0A0092109AB0A0093
144
SITUATIONS D’URGENCE

FEUX DE POSITION/FEUX
DE JOUR
Pour remplacer l'ampoule, procéder
comme suit :
❒enlever le bouchon de protection en
caoutchouc, décrit précédemment ;
❒tourner la douille B fig. 109 dans
le sens inverse des aiguilles d'une
montre et l'extraire ;
❒extraire l'ampoule montée par
pression et la remplacer ;
❒remonter la douille B en la tournant
dans le sens des aiguilles d'une
montre, en s'assurant qu'elle est bien
bloquée ;
❒remettre le capuchon en caoutchouc.
FEUX ANTIBROUILLARD
(pour les versions/marchés qui le
prévoient)
Pour remplacer ces ampoules,
contacter le Réseau Après-vente
Abarth.
GROUPES OPTIQUES
ARRIÈRE
Pour remplacer une ampoule, procéder
comme suit :
❒ouvrir le hayon du coffre à bagages ;❒dévisser les deux vis de fixation A fig.
110 et extraire axialement le groupe
optique sans le tourner ;
❒extraire la douille de son siège en la
libérant des ailettes de blocage B
fig. 111;
❒extraire les ampoules en appuyant
légèrement dessus tout en les
tournant dans le sens inverse des
aiguilles d'une montre.La disposition des ampoules est la
suivante fig. 112 :
C: clignotants ;
D: feux de stop ;
E: feux de position ;
F: feu de recul (phare côté droit)/feu
antibrouillard arrière (phare côté
gauche).
110AB0A0094
111AB0A0095
112AB0A0096
145

❒appuyer sur le dispositif de retenue C
fig. 114 et ouvrir la douille ;❒extraire l'ampoule (montée par
pression) et la remplacer ;
❒refermer la douille et s'assurer que le
dispositif de retenue soit bien bloqué ;
❒visser les deux vis de fixation et
remonter les capuchons de
protection.
FEUX DE PLAQUE
Pour remplacer les ampoules, procéder
comme suit :
❒agir sur le point indiqué par la flèche
fig. 115 et enlever le transparent ;❒remplacer l'ampoule en la séparant
des contacts latéraux ;
❒monter la nouvelle ampoule en
veillant à ce qu'elle soit bien bloquée
entre les contacts ;
❒remettre le transparent.
ATTENTION
116) Du fait de la tension
d'alimentation élevée, tout
remplacement d'une ampoule à
décharge de gaz (Xénon) doit être
effectué exclusivement par du
personnel spécialisé : danger de
mort ! S'adresser au Réseau
Après-vente Abarth.
113AB0A0097
B
114AB0A0098115AB0A0099
146
SITUATIONS D’URGENCE
TROISIÈME FEU DE STOP
Pour remplacer une ampoule, procéder
comme suit :
❒enlever les deux capuchons de
protection et dévisser les deux vis de
fixation A fig. 113 ;
❒extraire le groupe ;
❒débrancher le connecteur électrique
B fig. 114;

REMPLACEMENT
D'UNE AMPOULE
INTÉRIEURE
Pour le type d'ampoule et sa
puissance, voir les indications au
paragraphe « Remplacement d'une
ampoule ».
PLAFONNIER INTÉRIEUR
Pour remplacer l'ampoule, suivre la
procédure suivante :
❒à l'aide du tournevis fourni, extraire le
plafonnier A fig. 116 en agissant sur
le point indiqué par la flèche ;❒ouvrir le couvercle B fig. 117 comme
indiqué et remplacer ensuite
l'ampoule C fig. 118 en la séparant
des contacts latéraux ;❒monter la nouvelle ampoule en
veillant à ce qu'elle soit bien bloquée
entre les contacts.
❒refermer le couvercle B et remonter le
transparent A.
PLAFONNIER DU COFFRE
À BAGAGES
Pour remplacer l'ampoule, suivre la
procédure suivante :
❒ouvrir le coffre à bagages ;
❒à l'aide du tournevis fourni, extraire le
plafonnier A fig. 119 en agissant sur
le point indiqué par la flèche ;
116AB0A0100
117AB0A0101
118AB0A0102119AB0A0103
147

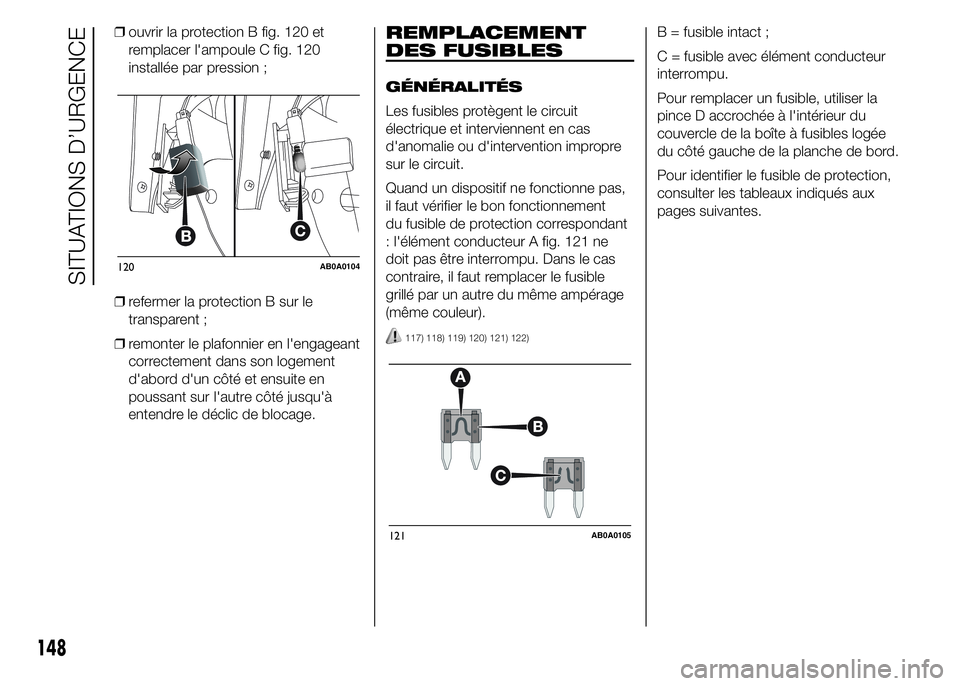

❒ouvrir la protection B fig. 120 et
remplacer l'ampoule C fig. 120
installée par pression ;
❒refermer la protection B sur le
transparent ;
❒remonter le plafonnier en l'engageant
correctement dans son logement
d'abord d'un côté et ensuite en
poussant sur l'autre côté jusqu'à
entendre le déclic de blocage.REMPLACEMENT
DES FUSIBLES
GÉNÉRALITÉS
Les fusibles protègent le circuit
électrique et interviennent en cas
d'anomalie ou d'intervention impropre
sur le circuit.
Quand un dispositif ne fonctionne pas,
il faut vérifier le bon fonctionnement
du fusible de protection correspondant
: l'élément conducteur A fig. 121 ne
doit pas être interrompu. Dans le cas
contraire, il faut remplacer le fusible
grillé par un autre du même ampérage
(même couleur).
117) 118) 119) 120) 121) 122)
B = fusible intact ;
C = fusible avec élément conducteur
interrompu.
Pour remplacer un fusible, utiliser la
pince D accrochée à l'intérieur du
couvercle de la boîte à fusibles logée
du côté gauche de la planche de bord.
Pour identifier le fusible de protection,
consulter les tableaux indiqués aux
pages suivantes.
120AB0A0104
121AB0A0105
148
