2016 Abarth 500 Notice d'entretien (in French)

SÉCURITÉ
Ce chapitre est très important : il décrit
les systèmes de sécurité de série du
véhicule et fournit les indications
nécessaires pour les utiliser
correctement.CEINTURES DE SÉCURITÉ.............102
SYSTÈME S.B.R. (SEAT BELT
REMINDER) ....................................103
PRÉTENSIONNEURS......................104
TRANSPORTER LES ENFANTS EN
TOUTE SÉCURITÉ ..........................106
MONTAGE DU SIÈGE ENFANT «
UNIVERSEL » (AVEC LES
CEINTURES DE SÉCURITÉ) ............108
PRÉ-ÉQUIPEMENT POUR LE
MONTAGE D'UN SIÈGE ENFANT «
ISOFIX » ..........................................111
AIRBAGS FRONTAUX .....................115
AIRBAGS LATÉRAUX (SIDE BAG -
WINDOW BAG) ...............................120
101

CEINTURES DE
SÉCURITÉ
UTILISATION DES
CEINTURES DE
SÉCURITÉ
La ceinture doit être mise en tenant le
buste droit et appuyé contre le dossier.
Pour boucler sa ceinture, saisir la
languette de clipsage A fig. 75
et l'enclencher dans la boucle B fig. 75,
jusqu'au déclic de blocage.
Si pendant le déroulement de la
ceinture celle-ci se bloque, la laisser
s'enrouler légèrement pour dégager le
mécanisme, puis l'extraire de nouveau
en évitant des manœuvres brusques.
Pour déboucler sa ceinture, appuyer
sur le bouton C fig. 75.
Accompagner la ceinture pendant
qu'elle s'enroule pour éviter tout
entortillement. Grâce à l'enrouleur, la
ceinture s'adapte automatiquement au
corps du passager et lui laisse toute
liberté de mouvement.Lorsque la voiture est garée sur une
route très en pente, il est possible que
l'enrouleur se bloque, ce qui est tout
à fait normal. Le mécanisme de
l'enrouleur bloque la sangle chaque fois
que celle-ci est soumise à un
mouvement rapide ou en cas de
freinage brusque, de chocs ou de
virage pris à grande vitesse.
65) 66)
Le siège arrière est muni de ceintures
de sécurité à inertie à trois points
d'ancrage avec enrouleur.
ATTENTION
65) Ne pas appuyer sur le bouton C
pendant la marche.
66) Il faut se rappeler qu'en cas de
choc violent les passagers des
sièges arrière qui ne portent pas
de ceintures s'exposent
personnellement à d'importants
risques, mais constituent
également un danger pour les
passagers des places avant.
75AB0A0059
102
SÉCURITÉ

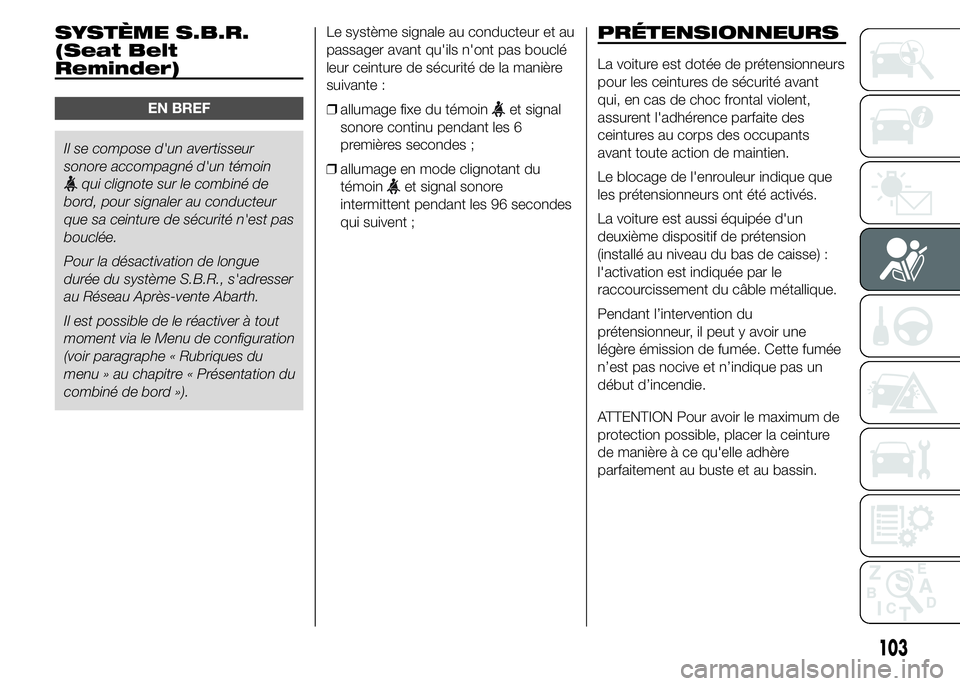

SYSTÈME S.B.R.
(Seat Belt
Reminder)
EN BREF
Il se compose d'un avertisseur
sonore accompagné d'un témoin
qui clignote sur le combiné de
bord, pour signaler au conducteur
que sa ceinture de sécurité n'est pas
bouclée.
Pour la désactivation de longue
durée du système S.B.R., s'adresser
au Réseau Après-vente Abarth.
Il est possible de le réactiver à tout
moment via le Menu de configuration
(voir paragraphe « Rubriques du
menu » au chapitre « Présentation du
combiné de bord »).Le système signale au conducteur et au
passager avant qu'ils n'ont pas bouclé
leur ceinture de sécurité de la manière
suivante :
❒allumage fixe du témoin
et signal
sonore continu pendant les 6
premières secondes ;
❒allumage en mode clignotant du
témoin
et signal sonore
intermittent pendant les 96 secondes
qui suivent ;
PRÉTENSIONNEURS
La voiture est dotée de prétensionneurs
pour les ceintures de sécurité avant
qui, en cas de choc frontal violent,
assurent l'adhérence parfaite des
ceintures au corps des occupants
avant toute action de maintien.
Le blocage de l'enrouleur indique que
les prétensionneurs ont été activés.
La voiture est aussi équipée d'un
deuxième dispositif de prétension
(installé au niveau du bas de caisse) :
l'activation est indiquée par le
raccourcissement du câble métallique.
Pendant l’intervention du
prétensionneur, il peut y avoir une
légère émission de fumée. Cette fumée
n’est pas nocive et n’indique pas un
début d’incendie.
ATTENTION Pour avoir le maximum de
protection possible, placer la ceinture
de manière à ce qu'elle adhère
parfaitement au buste et au bassin.
103

Le prétensionneur ne nécessite aucun
entretien ni graissage : toute
modification de ses conditions d'origine
altère son efficacité. Si, en raison
d'évènements naturels exceptionnels
(ex. inondations, tempêtes, etc.) le
dispositif est entré en contact avec de
l'eau et de la boue, il faut absolument le
remplacer.
67)
15)
LIMITEURS DE CHARGE
Pour augmenter la protection offerte
aux passagers en cas d'accident,
les enrouleurs des ceintures de sécurité
avant sont dotés, à l'intérieur, d'un
dispositif qui permet de doser
opportunément la force qui agit sur le
buste et les épaules pendant l'action de
retenue des ceintures en cas de choc
frontal.AVERTISSEMENTS POUR
L'UTILISATION DES
CEINTURES DE
SÉCURITÉ
Le conducteur doit toujours respecter
(et faire respecter par les passagers du
véhicule) toutes les dispositions de loi
concernant l'obligation et le mode
d'emploi du port des ceintures.
Toujours boucler les ceintures de
sécurité avant de prendre la route.
68) 69) 70)
L'utilisation des ceintures de sécurité
est également obligatoire pour les
femmes enceintes : en cas de choc, le
port de la ceinture réduit nettement
les risques de lésions pour elles et pour
l'enfant qui va naître.
Les femmes enceintes doivent placer la
partie inférieure de la sangle beaucoup
plus bas, de façon à ce qu'elle passe
sur le bassin et sous le ventre (comme
l'indique fig. 76). La meilleure façon
de protéger l'enfant est de protéger sa
mère. Si la ceinture de sécurité est
correctement utilisée, en cas
d'accident, les risques de lésions
éventuelles pour l'enfant seront limités.
Pour les femmes enceintes, ainsi que
pour les autres passagers, il est
fondamental de boucler correctement
la ceinture de sécurité.La sangle de la ceinture ne doit pas être
entortillée. La partie supérieure doit
passer sur l'épaule et traverser le
thorax en diagonale. La partie inférieure
doit adhérer au bassin fig. 77 et non à
l'abdomen du passager. N'utiliser
aucun dispositif (agrafes, arrêts, etc.)
pour tenir les ceintures éloignées du
corps des passagers.
76AB0A0060
77AB0A0061
104
SÉCURITÉ

ATTENTION Chaque ceinture de
sécurité doit être utilisée par une seule
personne : un passager ne doit pas
transporter d’enfant sur ses genoux en
utilisant la même ceinture de sécurité
pour assurer leur protection fig. 78. En
règle générale, on ne doit boucler
aucun objet à la personne.
ENTRETIEN DES
CEINTURES DE
SÉCURITÉ
Pour un entretien correct des ceintures
de sécurité, suivre attentivement les
règles suivantes :
❒toujours utiliser les ceintures avec la
sangle bien détendue, non entortillée ;
s'assurer que cette dernière puisse
se déplacer librement et sans
obstacles ;❒suite à un accident d'une certaine
gravité, remplacer la ceinture utilisée,
même si elle semble intacte en
apparence. Remplacer
systématiquement la ceinture en cas
d'activation des prétensionneurs ;
❒pour nettoyer les ceintures, les laver
à la main avec de l'eau et du savon
neutre, les rincer et les laisser sécher
à l'ombre. Ne pas utiliser de
détergents puissants, de l'eau de
javel ou de colorants et toute autre
substance chimique pouvant
fragiliser les fibres de la sangle ;
❒éviter que les enrouleurs soient
mouillés : leur bon fonctionnement
est garanti seulement s’ils ne
subissent pas d’infiltrations d’eau ;
❒remplacer la ceinture lorsqu'elle
présente des traces d'usure ou des
coupures.
ATTENTION
67) Le prétensionneur ne peut être
utilisé qu'une seule fois. Après
son activation, s'adresser au
Réseau Après-vente Abarth pour
le faire remplacer
68) Pour bénéficier du maximum de
protection, garder le dossier bien
droit, bien appuyer le dos au
dossier et placer la ceinture de
sécurité de manière à ce qu'elle
adhère parfaitement au buste
et au bassin. Boucler
systématiquement les ceintures
de sécurité, à l'avant comme à
l'arrière ! Rouler sans ceinture de
sécurité bouclée augmente le
risque de blessures graves ou de
mort en cas d'accident.
69) Il est formellement interdit de
démonter ou d'altérer les
composants de la ceinture de
sécurité et du prétensionneur.
Toute intervention doit être
exécutée par des opérateurs
qualifiés et agréés. S'adresser
toujours au Réseau Après-vente
Abarth.
78AB0A0062
105

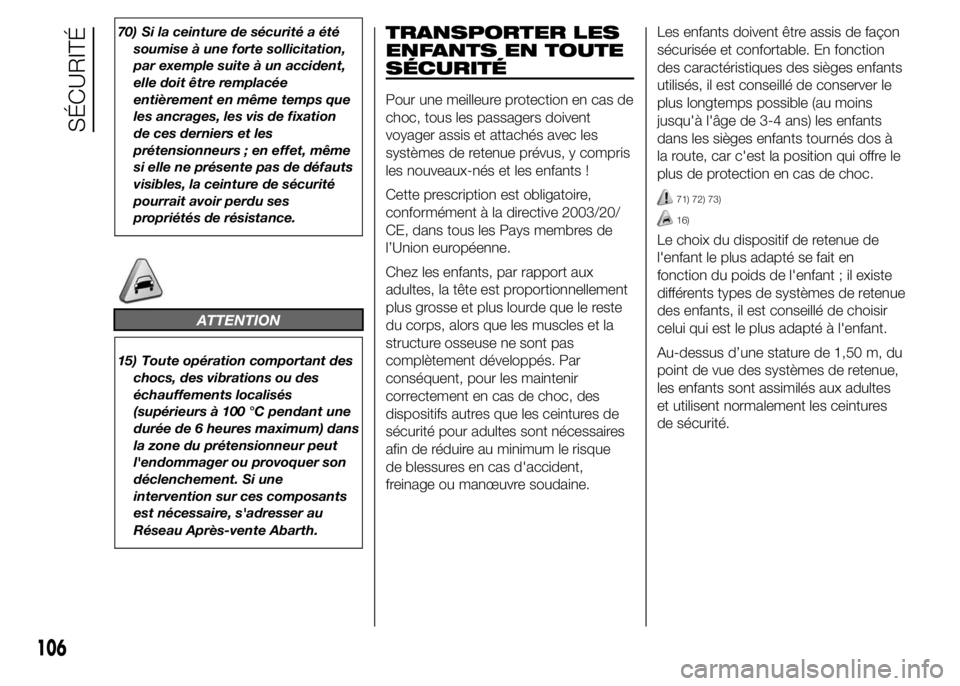

70) Si la ceinture de sécurité a été
soumise à une forte sollicitation,
par exemple suite à un accident,
elle doit être remplacée
entièrement en même temps que
les ancrages, les vis de fixation
de ces derniers et les
prétensionneurs ; en effet, même
si elle ne présente pas de défauts
visibles, la ceinture de sécurité
pourrait avoir perdu ses
propriétés de résistance.
ATTENTION
15) Toute opération comportant des
chocs, des vibrations ou des
échauffements localisés
(supérieurs à 100 °C pendant une
durée de 6 heures maximum) dans
la zone du prétensionneur peut
l'endommager ou provoquer son
déclenchement. Si une
intervention sur ces composants
est nécessaire, s'adresser au
Réseau Après-vente Abarth.
TRANSPORTER LES
ENFANTS EN TOUTE
SÉCURITÉ
Pour une meilleure protection en cas de
choc, tous les passagers doivent
voyager assis et attachés avec les
systèmes de retenue prévus, y compris
les nouveaux-nés et les enfants !
Cette prescription est obligatoire,
conformément à la directive 2003/20/
CE, dans tous les Pays membres de
l’Union européenne.
Chez les enfants, par rapport aux
adultes, la tête est proportionnellement
plus grosse et plus lourde que le reste
du corps, alors que les muscles et la
structure osseuse ne sont pas
complètement développés. Par
conséquent, pour les maintenir
correctement en cas de choc, des
dispositifs autres que les ceintures de
sécurité pour adultes sont nécessaires
afin de réduire au minimum le risque
de blessures en cas d'accident,
freinage ou manœuvre soudaine.Les enfants doivent être assis de façon
sécurisée et confortable. En fonction
des caractéristiques des sièges enfants
utilisés, il est conseillé de conserver le
plus longtemps possible (au moins
jusqu'à l'âge de 3-4 ans) les enfants
dans les sièges enfants tournés dos à
la route, car c'est la position qui offre le
plus de protection en cas de choc.
71) 72) 73)
16)
Le choix du dispositif de retenue de
l'enfant le plus adapté se fait en
fonction du poids de l'enfant ; il existe
différents types de systèmes de retenue
des enfants, il est conseillé de choisir
celui qui est le plus adapté à l'enfant.
Au-dessus d’une stature de 1,50 m, du
point de vue des systèmes de retenue,
les enfants sont assimilés aux adultes
et utilisent normalement les ceintures
de sécurité.
106
SÉCURITÉ

En Europe, les caractéristiques des
systèmes de retenue des enfants sont
réglementées par la norme ECE-R44,
qui les répartit en cinq groupes de
poids :
Groupe Plages de poids
Groupe 0jusqu'à un poids
de 10 kg
Groupe 0+jusqu'à un poids
de 13 kg
Groupe 1poids entre 9 et
18 kg
Groupe 2poids entre 15 et
25 kg
Groupe 3poids entre 22 et
36 kg
Tous les dispositifs de retenue pour les
enfants doivent mentionner les données
d'homologation ainsi que la marque
de contrôle sur une étiquette fixée
solidement au siège enfant qui ne doit
jamais être enlevée.
Lineaccessori Abarth propose des
sièges enfants adaptés à chaque
catégorie de poids. Ce choix est
vivement conseillé, car ces sièges ont
été spécialement conçus et testés pour
les voitures Abarth.
ATTENTION
71) DANGER GRAVE. Les sièges
enfants que l'on monte dos à
la route NE doivent PAS être
installés sur le siège avant quand
l'airbag passager est actif.
L'activation de l'airbag, en cas
d'accident même léger, pourrait
provoquer des lésions mortelles à
l'enfant transporté. Il est donc
conseillé de toujours transporter
les enfants assis dans leur siège
pour enfant à l'arrière du véhicule,
parce que cette position s'avère
la plus sûre en cas de choc.
72) L’obligation de désactiver
l'airbag si l'on installe un siège
enfant tourné dos à la route figure
sur l'étiquette collée sur le
pare-soleil avec les symboles
appropriés. Respecter les
indications figurant sur le
pare-soleil côté passager (voir
paragraphe « Airbags frontaux »).73) L'obligation de désactiver
l'airbag si l'on installe un siège
enfant dos à la route figure sur
l'étiquette collée sur le pare-soleil
avec les symboles appropriés.
Respecter les indications figurant
sur le pare-soleil côté passager
(voir paragraphe « Airbags
frontaux »).
ATTENTION
16) Si nécessaire, les enfants
peuvent être assis sur le siège
avant de voitures équipées de
désactivation de l'airbag frontal
côté passager. Dans ce cas, il est
primordial de s'assurer de la
désactivation effective, en
surveillant le témoin sur le
combiné de bord (voir « Airbag
frontal côté passager » au
paragraphe « Airbags frontaux »).
En outre, le siège passager doit
être reculé jusqu'en butée, pour
éviter tout contact du siège enfant
avec la planche de bord.
107

MONTAGE DU SIÈGE
ENFANT «
UNIVERSEL » (avec
les ceintures de
sécurité)
GROUPE 0 et 0+
75)
Les enfants pesant jusqu'à 13 kg
doivent être transportés tournés vers
l'arrière sur un siège enfant du type
indiqué sur fig. 79 qui, soutenant la
tête, ne provoque pas de contraintes
sur le cou en cas de brusques
décélérations.
Le siège enfant est attaché à l'aide des
ceintures de sécurité de la voiture,
comme indiqué sur fig. 79 et doit retenir
à son tour l'enfant avec les ceintures
incorporées.GROUPE 1
74) 75)
À partir de 9 jusqu'à 18 kg, les enfants
peuvent être transportés avec le siège
tourné vers l'avant fig. 80.GROUPE 2
75)
Les enfants dont le poids est compris
entre 15 et 25 kg peuvent directement
être attachés avec les ceintures de
sécurité du véhicule fig. 81.
Les sièges enfants ont alors
essentiellement pour fonction de
positionner correctement l'enfant par
rapport à la ceinture de sécurité, de
façon à ce que la partie diagonale de la
ceinture de sécurité adhère au thorax
et non au cou et la partie horizontale au
bassin et non à l'abdomen de l'enfant.
79AB0A0063
80AB0A0064
81AB0A0065
108
SÉCURITÉ
