2016 Abarth 500 Notice d'entretien (in French)

JANTES ET PNEUS DE SÉRIE
Version Jantes Pneus de série Pneus neige
1.4 TB ESSENCE ABARTH61/2 J x 16H2-ET35 195/45 R16 84 V XL (*)
(**) 7 J x 16H2-ET35 195/45 R16 84 V XL (*)
7 J x 17H2-ET35 205/40 R17 84 W XL
7 J x 17H2-ET38 205/40 R17 84 W XL
(*) Pneus pouvant monter des chaînes de 7 mm.
(**) Des pneus de type winter sont également disponibles (Pirelli Snow Sport 195/45 R16), à utiliser si la voiture roule surtout sur des chaussées enneigées.
189

PRESSION DE GONFLAGE À FROID (bars)
Lorsque le pneu est chaud, la valeur de pression doit être + 0,3 bar par rapport à la valeur préconisée.
Contrôler à nouveau la valeur correcte, pneu froid.
PneusÀ charge moyenne (*)À pleine charge
Avant Arrière Avant Arrière
195/45 R16 84 V XL 2,3 2,1 2,6 2,4
205/40 R17 84 W XL 2,3 2,1 2,6 2,4
(*) Pour les vitesses supérieures à 160 km/h, gonfler les pneus aux valeurs prévues pour la pleine charge.
190
CARACTÉRISTIQUES TECHNIQUES

DIMENSIONS
Les dimensions sont exprimées en mm et correspondent à la voiture équipée de pneus de série. La hauteur est calculée quand
la voiture est vide.
VOLUME DU COFFRE À BAGAGESCapacité avec la voiture vide (normes V.D.A.) = 185 dm
3
AB C D EFG I
3657 776 2300 581 1480/1485(*) 1415/1409(*) 1627 1408/1402(*)
(*) Avec pneus 205/40 R17
139AB0A0121
191

PERFORMANCES
Vitesse maximum autorisée après la première période d'utilisation de la voiture en km/h.
Version Vitesse maximum (km/h)
1.4 TB ESSENCE ABARTH 205
192
CARACTÉRISTIQUES TECHNIQUES

POIDS
Poids (kg)
Poids à vide (avec tous les liquides, réservoir de
carburant plein à 90 % et sans options)1035
Charge utile y compris le conducteur (*) 390
Charges maximales autorisées (**)
– essieu avant830
– essieu arrière640
– totale1425
Charges remorquables
– remorque freinée 800
– remorque non freinée 400
Charge maximale sur le toit 50
Charge maximale sur la boule (remorque freinée) 60
(*) En présence d'équipements spéciaux (toit ouvrant, etc.), le poids à vide augmente et par conséquent la charge utile diminue, dans le respect des charges
maximales autorisées.
(**) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan de chargement incombe au
conducteur qui est tenu à respecter les charges maximales autorisées.
193

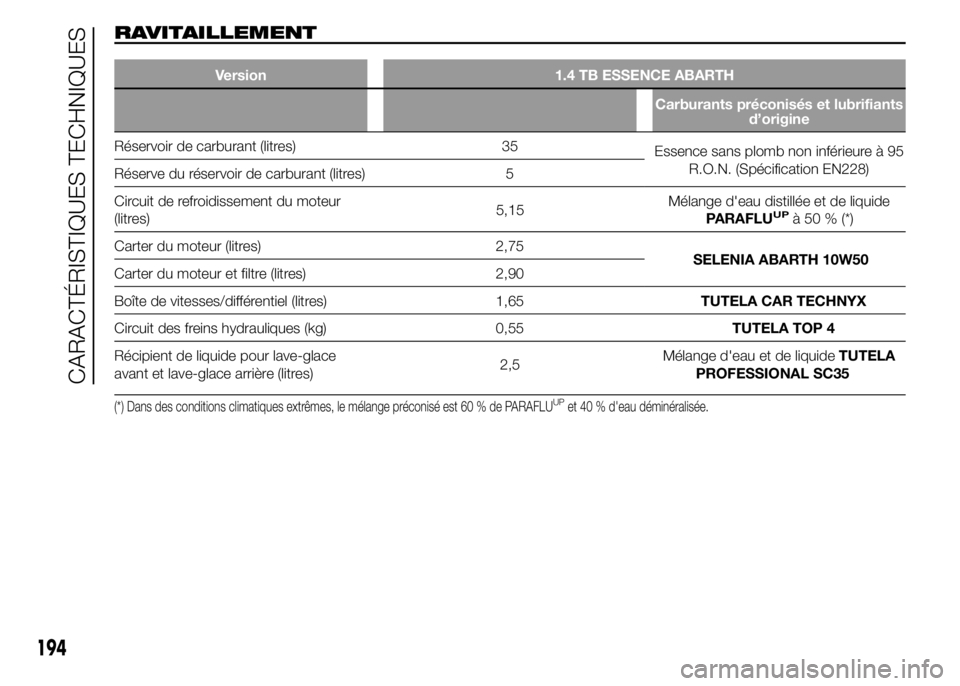

RAVITAILLEMENT
Version 1.4 TB ESSENCE ABARTH
Carburants préconisés et lubrifiants
d’origine
Réservoir de carburant (litres) 35
Essence sans plomb non inférieure à 95
R.O.N. (Spécification EN228)
Réserve du réservoir de carburant (litres) 5
Circuit de refroidissement du moteur
(litres)5,15Mélange d'eau distillée et de liquide
PARAFLU
UPà50%(*)
Carter du moteur (litres) 2,75
SELENIA ABARTH 10W50
Carter du moteur et filtre (litres) 2,90
Boîte de vitesses/différentiel (litres) 1,65TUTELA CAR TECHNYX
Circuit des freins hydrauliques (kg) 0,55TUTELA TOP 4
Récipient de liquide pour lave-glace
avant et lave-glace arrière (litres)2,5Mélange d'eau et de liquideTUTELA
PROFESSIONAL SC35
(*) Dans des conditions climatiques extrêmes, le mélange préconisé est 60 % de PARAFLUUPet 40 % d'eau déminéralisée.
194
CARACTÉRISTIQUES TECHNIQUES

FLUIDES ET LUBRIFIANTS
L'huile moteur dont votre voiture est équipée a été soigneusement conçue et testée afin de satisfaire les critères prévus par le
Plan d'Entretien Programmé. L'utilisation constante des lubrifiants indiqués garantit les caractéristiques de consommation
de carburant et des émissions. La qualité du lubrifiant est déterminante pour garantir le fonctionnement et la durée du moteur.
CARACTÉRISTIQUES DES PRODUITS
UtilisationCaractéristiques qualitatives des fluides et
lubrifiants pour le bon fonctionnement de la
voitureFluides et
lubrifiants
d'origineIntervalle de
vidange
Lubrifiants pour
moteur
35)
Lubrifiant totalement synthétique de gradation SAE
10W50.SELENIA ABARTH
10W50Référence
Technique
Contractuelle
N°
0101Selon le Plan
d’Entretien
Programmé
En cas d'urgence et d'indisponibilité de lubrifiants ayant les caractéristiques spécifiées, il est possible d'utiliser, pour effectuer
des appoints, des produits ayant une performance minimum ACEA indiquée ; dans ce cas, les performances optimales du
moteur ne seront pas garanties.
ATTENTION
35) L’utilisation de produits ayant des caractéristiques différentes de celles mentionnées ci-dessus pourrait causer des
dommages au moteur, non couverts par la garantie.
195

UtilisationCaractéristiques qualitatives des fluides et
lubrifiants pour le bon fonctionnement de la
voitureFluides et
lubrifiants
d'origineApplications
Lubrifiants et
graisses de la
transmission de
mouvementLubrifiant de synthèse de gradation SAE 75W-85
Conforme aux spécifications API GL4 PLUS, FIAT
9.55550TUTELA CAR
TECHNYX
Référence
Technique
Contractuelle
N° F010.B05Boîte de vitesses et
différentiel
mécanique
Graisse au bisulfure de molybdène, résiste aux
températures élevées. Consistance N.L.G.I. 1-2TUTELA ALL
STAR
Référence
Technique
Contractuelle
N°F702.G07Joints
homocinétiques
côté roue
Graisse synthétique à base d'huiles de polyurée pour
hautes températures. Consistance N.L.G.I.2.TUTELA STAR 325
Référence
Technique
Contractuelle
N°F301.D03Joints
homocinétiques
côté différentiel
Liquide pour freinsFluide à base synthétique FMVSS n° 116 DOT 4, ISO
4925 SAE J1704, CUNA NC 956- 01TUTELA TOP 4
Référence
Technique
Contractuelle
N°F001.A93Freins hydrauliques
et commandes
hydrauliques
embrayage
196
