2016 Abarth 500 Notice d'entretien (in French)

GROUPE 3
75)
Pour les enfants d'un poids de 22 à 36
kg, il existe des dispositifs de retenue
spéciaux qui permettent d'attacher
correctement la ceinture de sécurité.
L'illustration fig. 82 est un exemple de
position correcte de l'enfant sur le siège
arrière.
Au-delà d'une stature de 1,50 m, les
enfants peuvent mettre les ceintures de
sécurité comme les adultes.
ATTENTION
74) Il existe des sièges enfants
dotés d'attaches de type Isofix qui
permettent une fixation stable au
siège sans recourir aux ceintures
de sécurité de la voiture.
Consulter le paragraphe «
Pré-équipement pour le montage
du siège enfant Isofix » pour les
instructions de montage.
75) L'illustration est fournie
uniquement à titre indicatif pour
le montage. Monter le siège
enfant en suivant les instructions
qui doivent obligatoirement être
remises avec le siège.
82AB0A0066
109

CONFORMITÉ DES SIÈGES PASSAGER POUR L'UTILISATION DES SIÈGES
ENFANTS UNIVERSELS
La voiture est conforme à la Directive européenne 2000/3/CE qui réglemente le montage des sièges enfants aux différentes
places de la voiture, selon le tableau suivant :
Groupe Plages de poids Siège passager avantSièges arrière (latéraux et
central)
Groupe 0, 0+ jusqu'à un poids de 13 kgUU
Groupe 1 9-18 kgUU
Groupe 2 15-25 kgUU
Groupe 3 22-36 kgUU
U= Indiqué pour les systèmes de retenue de la catégorie « Universelle » selon le Règlement européen CEE-R44 pour les « Groupes » indiqués.
110
SÉCURITÉ

PRÉ-ÉQUIPEMENT
POUR LE MONTAGE
D'UN SIÈGE ENFANT
« ISOFIX »
La voiture est équipée d'ancrages
ISOFIX, un nouveau standard européen
permettant un montage rapide, simple
et sûr du siège enfant.
Il est possible d'effectuer un montage
mixte de sièges enfants traditionnels et
Isofix sur des places différentes de la
voiture.
À titre indicatif, fig. 83 présente un
exemple de siège enfant Isofix Universel
qui couvre le groupe de poids 1.
76)
Les autres groupes de poids sont
assurés par des sièges enfants Isofix
spécifiques qui peuvent être utilisés
uniquement s'ils ont été spécifiquement
testés pour ce véhicule (voir liste de
véhicules jointe au siège enfant).
ATTENTION La place arrière centrale
n'est habilitée pour aucun type de siège
enfant Isofix.
83AB0A0067
111

INSTALLATION DU SIÈGE
ENFANT ISOFIX
UNIVERSEL
Accrocher le siège enfant aux deux
ancrages métalliques A fig. 84 placés
au point de contact entre le coussin du
siège arrière et le dossier. Ensuite,
après avoir déposé la plage arrière, fixer
la sangle supérieure (disponible avec
le siège enfant) à l’anneau B fig. 85
situé derrière le dossier dans la partie
inférieure.Se rappeler que pour les sièges enfants
Isofix Universels on peut utiliser tous
ceux qui sont homologués avec la
mention ECE R44/03 (R44/03 ou mises
à jour suivantes) « Isofix Universel ».
Dans la Lineaccessori Abarth, le siège
enfant Isofix Universel « Duo Plus » et le
siège spécifique « G 0/1 » sont
disponibles.
Pour plus de détails concernant
l'installation et/ou l'utilisation du siège
enfant, consulter le « Mode d'emploi
fourni avec le siège.
77) 78) 79)
A
84AB0A0068
85AB0A0069
112
SÉCURITÉ
»

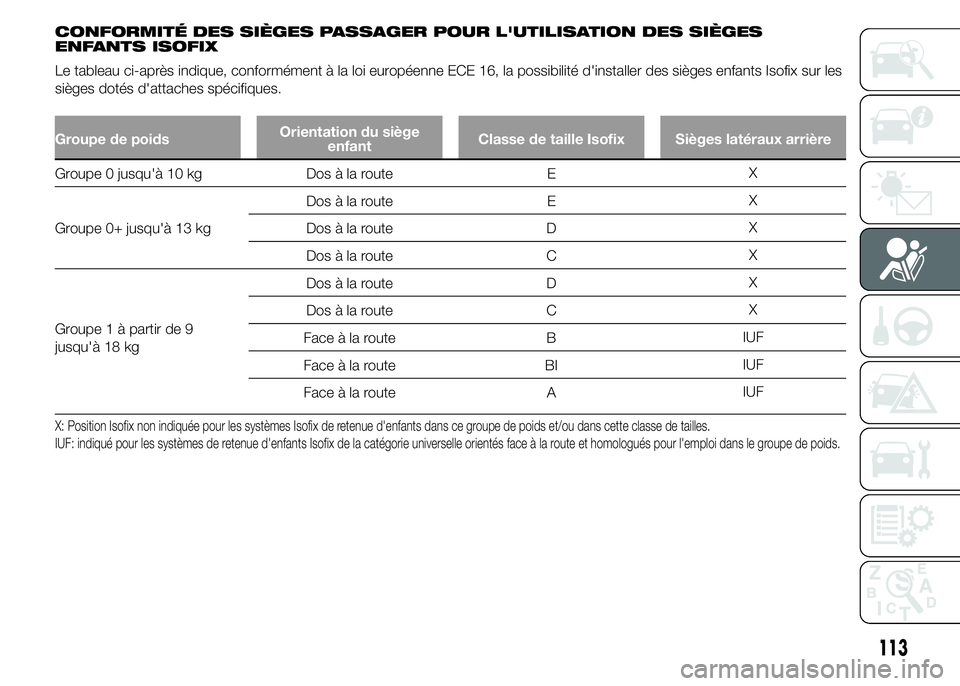

CONFORMITÉ DES SIÈGES PASSAGER POUR L'UTILISATION DES SIÈGES
ENFANTS ISOFIX
Le tableau ci-après indique, conformément à la loi européenne ECE 16, la possibilité d'installer des sièges enfants Isofix sur les
sièges dotés d'attaches spécifiques.
Groupe de poidsOrientation du siège
enfantClasse de taille Isofix Sièges latéraux arrière
Groupe 0 jusqu'à 10 kg Dos à la route EX
Groupe 0+ jusqu'à 13 kgDos à la route EX
Dos à la route DX
Dos à la route CX
Groupe 1 à partir de 9
jusqu'à 18 kgDos à la route DX
Dos à la route CX
Face à la route BIUF
Face à la route BIIUF
Face à la route AIUF
X: Position Isofix non indiquée pour les systèmes Isofix de retenue d'enfants dans ce groupe de poids et/ou dans cette classe de tailles.
IUF: indiqué pour les systèmes de retenue d'enfants Isofix de la catégorie universelle orientés face à la route et homologués pour l'emploi dans le groupe de poids.
113

Principales précautions
à suivre pour
transporter des enfants
en toute sécurité
❒Installer les sièges enfants sur la
banquette arrière, car cette position
s'avère être la plus protégée en
cas de choc.
❒Conserver le siège enfant tourné dos
à la route le plus longtemps possible,
si possible jusqu'à l'âge de 2 ans
de l'enfant.
❒Si l'on installe un siège enfant tourné
dos à la route sur les sièges arrière, il
est conseillé de le placer dans une
position la plus avancée possible en
fonction de la position du siège
avant.
❒En cas de désactivation de l'airbag
frontal côté passager, toujours
contrôler, au moyen de l'allumage fixe
du témoin
, l'effective
désactivation.
❒Suivre scrupuleusement les
instructions fournies avec le siège
enfant. Les conserver dans la voiture
avec les papiers et cette Notice.
Ne jamais utiliser de sièges enfants
dépourvus de mode d'emploi.❒Chaque système de retenue est
rigoureusement réservé pour une
personne seule : ne jamais l'utiliser
pour attacher deux enfants
simultanément.
❒Toujours vérifier que les ceintures de
sécurité n'appuient pas sur le cou de
l'enfant.
❒Vérifier systématiquement en tirant
sur la sangle que les ceintures de
sécurité sont bien bouclées.
❒Pendant le voyage, ne pas permettre
à l'enfant de prendre des positions
anormales ou de déboucler sa
ceinture de sécurité.
❒Ne pas permettre à l'enfant de
positionner la partie diagonale de la
ceinture de sécurité sous les bras ou
derrière le dos.
❒Ne jamais transporter des enfants en
les tenant dans les bras, même s'il
s'agit de nouveaux-nés. Personne
n'est en mesure de les retenir en cas
de choc.
❒En cas d'accident, remplacer le siège
enfant par un neuf.
ATTENTION
76) L'illustration est fournie
uniquement à titre indicatif pour
le montage. Monter le siège
enfant en suivant les instructions
qui doivent obligatoirement être
remises avec le siège.
77) Si un siège enfant Isofix
Universel n'est pas fixé avec ses
trois ancrages, il ne protégera pas
correctement l'enfant. En cas
d'accident, l'enfant risque des
lésions graves, voire mortelles.
78) Ne monter le siège enfant que
lorsque la voiture est à l'arrêt. Le
siège est correctement fixé aux
étriers du pré-équipement,
lorsqu'on perçoit les déclics qui
confirment qu'il est bien
accroché. Toujours se conformer
aux instructions de montage,
de démontage et de
positionnement, fournies
obligatoirement par le Fabricant.
79) Installer le siège enfant en
suivant les instructions qui
doivent obligatoirement être
remises avec le siège.
114
SÉCURITÉ

AIRBAGS FRONTAUX
Les airbags frontaux (conducteur et
passager) et l'airbag genoux côté
conducteur (pour les versions/marchés
qui le prévoient) protègent les
occupants des places avant en cas de
chocs frontaux de sévérité moyenne-
élevée, au moyen de l'interposition
du coussin entre l'occupant et le volant
ou la planche de bord.
La non-activation de ces airbags en cas
d'autres types de choc (latéral, arrière,
capotages, etc.) n'est pas un indice
de dysfonctionnement du système.
En cas de choc frontal, une centrale
électronique déclenche au besoin
le gonflage du coussin.
Le coussin se déploie instantanément,
en s'interposant entre le corps des
occupants à l'avant et les structures
pouvant provoquer des lésions ; le
coussin se dégonfle aussitôt après.
Les airbags frontaux ne remplacent pas
mais complètent l'utilisation des
ceintures de sécurité, qu'il est toujours
recommandé d'utiliser, comme
d'ailleurs le prescrit la législation en
Europe et dans la plupart des pays en
dehors de l'Europe.En cas de choc, une personne qui n'a
pas bouclé sa ceinture de sécurité
est projetée vers l'avant et peut heurter
le coussin en train de se déployer.
Dans ce cas, la protection offerte par le
coussin est amoindrie.
Les airbags frontaux peuvent ne pas
s'activer dans les cas suivants :
❒chocs frontaux avec des objets très
déformables, qui ne concernent pas
la surface frontale de la voiture (par
ex. aile contre rail de sécurité) ;
❒encastrement de la voiture sous
d'autres véhicules ou barrières de
protection (par ex., sous un camion
ou sous un rail de sécurité), car ils
n'offriraient aucune protection
supplémentaire par rapport aux
ceintures de sécurité, et par
conséquent leur activation serait
inutile. Dans ces cas, la non-
activation n'indique pas le
dysfonctionnement du système.
80)
Les airbags frontaux côté conducteur,
côté passager et l'airbag genoux côté
conducteur ont été étudiés et étalonnés
pour protéger au mieux les occupants
des places avant portant les ceintures
de sécurité.
Leur volume au moment du
déploiement maximum occupe la plus
grande partie de l'espace entre le
volant et le conducteur, entre la
protection de la colonne inférieure et les
genoux, côté conducteur, et entre la
planche de bord et le passager.
En cas de chocs frontaux non sévères
(pour lesquels l'action de retenue
exercée par les ceintures de sécurité
est suffisante), les airbags ne s'activent
pas. Par conséquent, il est dans tous
les cas nécessaire d'utiliser les
ceintures de sécurité qui, en cas de
choc frontal, assurent toujours la bonne
position de l'occupant.
115

AIRBAG FRONTAL CÔTÉ
CONDUCTEUR
Il est formé d'un coussin à gonflage
instantané contenu dans un logement
approprié situé au centre du volant
fig. 86.AIRBAG FRONTAL CÔTÉ
PASSAGER
Il est formé d'un coussin à gonflage
instantané contenu dans un logement
spécial situé dans la planche de bord
fig. 87 et d'un coussin ayant un volume
plus important que celui du côté
conducteur.
81)
AIRBAG FRONTAL CÔTÉ
PASSAGER ET SIÈGES
ENFANTS
82)
RespecterÀ LA LETTREles
recommandations de l'étiquette
apposée sur le pare-soleil côté
passager (fig. 88).
86AB0A0070
87AB0A0071
88AB0A0227
116
SÉCURITÉ
