2016 Abarth 500 Notice d'entretien (in French)

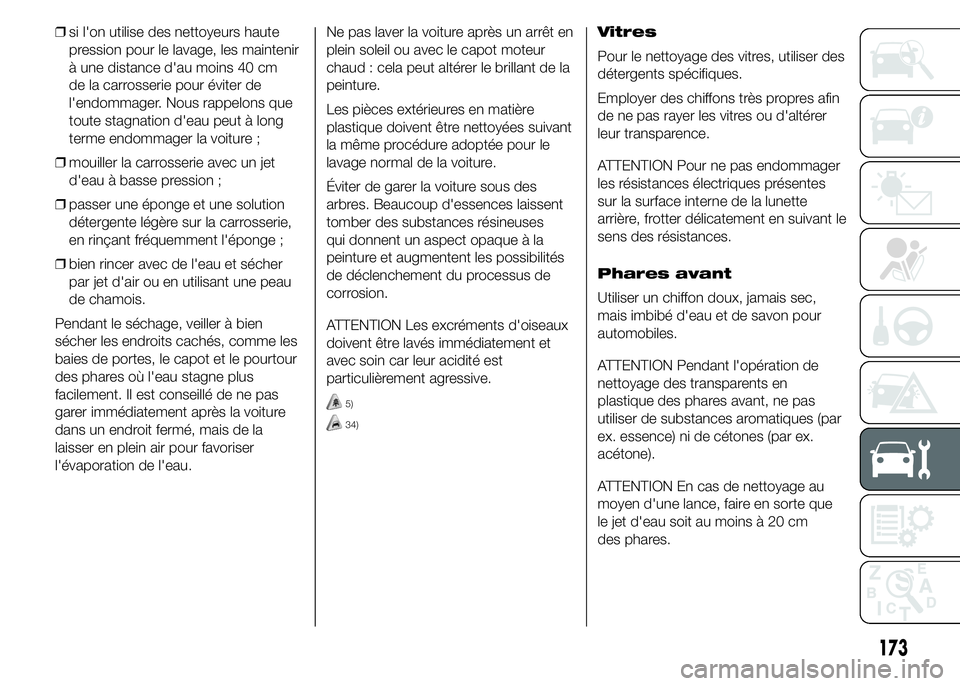

❒si l'on utilise des nettoyeurs haute
pression pour le lavage, les maintenir
à une distance d'au moins 40 cm
de la carrosserie pour éviter de
l'endommager. Nous rappelons que
toute stagnation d'eau peut à long
terme endommager la voiture ;
❒mouiller la carrosserie avec un jet
d'eau à basse pression ;
❒passer une éponge et une solution
détergente légère sur la carrosserie,
en rinçant fréquemment l'éponge ;
❒bien rincer avec de l'eau et sécher
par jet d'air ou en utilisant une peau
de chamois.
Pendant le séchage, veiller à bien
sécher les endroits cachés, comme les
baies de portes, le capot et le pourtour
des phares où l'eau stagne plus
facilement. Il est conseillé de ne pas
garer immédiatement après la voiture
dans un endroit fermé, mais de la
laisser en plein air pour favoriser
l'évaporation de l'eau.Ne pas laver la voiture après un arrêt en
plein soleil ou avec le capot moteur
chaud : cela peut altérer le brillant de la
peinture.
Les pièces extérieures en matière
plastique doivent être nettoyées suivant
la même procédure adoptée pour le
lavage normal de la voiture.
Éviter de garer la voiture sous des
arbres. Beaucoup d'essences laissent
tomber des substances résineuses
qui donnent un aspect opaque à la
peinture et augmentent les possibilités
de déclenchement du processus de
corrosion.
ATTENTION Les excréments d'oiseaux
doivent être lavés immédiatement et
avec soin car leur acidité est
particulièrement agressive.
5)
34)
Vitres
Pour le nettoyage des vitres, utiliser des
détergents spécifiques.
Employer des chiffons très propres afin
de ne pas rayer les vitres ou d'altérer
leur transparence.
ATTENTION Pour ne pas endommager
les résistances électriques présentes
sur la surface interne de la lunette
arrière, frotter délicatement en suivant le
sens des résistances.
Phares avant
Utiliser un chiffon doux, jamais sec,
mais imbibé d'eau et de savon pour
automobiles.
ATTENTION Pendant l'opération de
nettoyage des transparents en
plastique des phares avant, ne pas
utiliser de substances aromatiques (par
ex. essence) ni de cétones (par ex.
acétone).
ATTENTION En cas de nettoyage au
moyen d'une lance, faire en sorte que
le jet d'eau soit au moins à 20 cm
des phares.
173

Compartiment moteur
À la fin de chaque saison hivernale,
effectuer un lavage soigné du
compartiment moteur, en ayant soin de
ne pas insister avec le jet d’eau
directement sur les centrales
électroniques et de bien protéger les
prises d’air supérieures pour ne pas
risquer d’endommager le moteur de
l’essuie-glace. Pour cette opération,
s'adresser à des ateliers spécialisés.
ATTENTION Exécuter le lavage lorsque
le moteur est froid et avec clé de
contact sur STOP. Après le lavage,
s'assurer que les différentes protections
(par ex. les capuchons en caoutchouc
et autres carters) n'ont pas été
enlevées ou endommagées.
ATTENTION
5) Les détergents polluent l'eau. Par
conséquent, le lavage de la
voiture doit être effectué dans des
zones équipées de moyens de
ramassage et de traitement des
liquides utilisés pour le lavage.
ATTENTION
34) Afin de maintenir intactes les
caractéristiques esthétiques de
la peinture, il est conseillé de
ne pas utiliser de produits abrasifs
et/ou lustreurs pour le nettoyage
de la voiture.
INTÉRIEURS
Vérifier périodiquement qu'il n'y ait pas
de l'eau stagnante sous les tapis (due
à l'égouttement de chaussures,
parapluies, etc.) qui pourrait provoquer
l'oxydation de la tôle.
145) 146)
SIÈGES ET PARTIES EN
TISSU
Éliminer les poussières avec une brosse
souple ou avec un aspirateur. Pour
mieux nettoyer les revêtements en
velours, il est conseillé d'utiliser une
brosse humide.
Frotter les sièges avec une éponge
imbibée d'une solution d'eau et de
détergent neutre.
ÉLÉMENTS EN
PLASTIQUE ET REVÊTUS
Il est conseillé de procéder au
nettoyage normal des plastiques
intérieurs avec un chiffon trempé dans
une solution d'eau et de détergent
neutre non abrasif. Pour enlever les
taches de graisse ou résistantes, utiliser
des produits spécifiques pour le
nettoyage des plastiques, sans solvant
et expressément conçus pour ne pas
altérer l'aspect et la couleur des
matériaux.
174
ENTRETIEN DU VÉHICULE

ATTENTION Ne jamais employer
d'alcool, d'essence et leurs dérivés
pour nettoyer le transparent du
combiné de bord.
PARTIES REVÊTUES EN
CUIR VÉRITABLE
(pour les versions/marchés qui le
prévoient)
Pour nettoyer ces éléments, utiliser
exclusivement de l'eau et du savon
neutre. Ne jamais utiliser d’alcool ou de
produits à base d’alcool. Avant d'utiliser
des produits spécifiques pour nettoyer
l'intérieur de la voiture, vérifier que le
produit ne contient pas d'alcool et/ou
de substances à base d'alcool.
ATTENTION
145) Ne jamais utiliser de produits
inflammables, tels que l'éther de
pétrole ou l'essence rectifiée pour
nettoyer l'intérieur de la voiture.
Les charges électrostatiques
engendrées par le frottement
pendant l'opération de nettoyage
pourraient provoquer un incendie.
146) Ne pas conserver de bombes
aérosols dans la voiture : danger
d'explosion. Les bombes aérosol
ne doivent jamais être exposées à
des températures supérieures à
50 °C. À l'intérieur d'une voiture
garée au soleil, la température
peut facilement atteindre cette
limite.
175

176

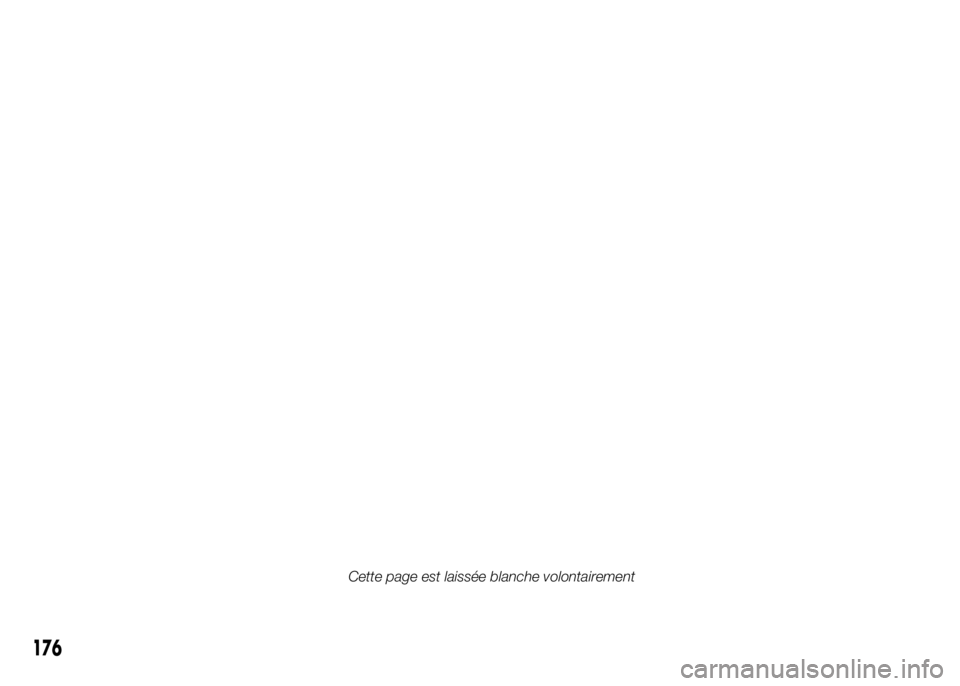

Cette page est laissée blanche volontairement

CARACTÉRISTIQUES TECHNIQUES
Tout ce dont vous avez besoin pour
comprendre la composition et le
fonctionnement de votre voiture est
contenu dans ce chapitre et illustré par
des données, tableaux et graphiques.
Destiné au passionné, au technicien ou
tout simplement à tous ceux qui veulent
connaître en détail leur voiture.DONNÉES D'IDENTIFICATION ........178
CODES MOTEUR - VERSIONS
CARROSSERIE ...............................180
MOTEUR.........................................181
ALIMENTATION ...............................182
TRANSMISSION .............................183
FREINS ...........................................184
SUSPENSIONS ...............................185
DIRECTION .....................................186
ROUES ...........................................187
DIMENSIONS ..................................191
PERFORMANCES...........................192
POIDS .............................................193
RAVITAILLEMENT ...........................194
FLUIDES ET LUBRIFIANTS .............195
CONSOMMATION DE
CARBURANT ..................................198
ÉMISSIONS DE CO2.......................199
DISPOSITIONS POUR LE
TRAITEMENT DU VÉHICULE EN
FIN DE CYCLE ................................200
TÉLÉCOMMANDE À
RADIOFRÉQUENCE :
HOMOLOGATIONS
MINISTÉRIELLES ............................201
QUE FAIRE SI..................................202
177

DONNÉES
D'IDENTIFICATION
Les données d'identification
estampillées et figurant sur les
plaquettes sont les suivantes :
❒Plaquette récapitulative des données
d'identification.
❒Marquage du châssis.
❒Plaquette d'identification de la
peinture de la carrosserie.
❒Marquage du moteur.
PLAQUETTE
RÉCAPITULATIVE DES
DONNÉES
D'IDENTIFICATION
Elle est appliquée sur le côté gauche du
plancher arrière du coffre et indique
les données d'identification suivantes
fig. 134:
BNuméro d'homologation.
CCode d'identification du type de
voiture.
DNuméro progressif de fabrication du
châssis.
EPoids maximum autorisé de la voiture
à pleine charge.
FPoids maximum autorisé de la voiture
à pleine charge plus remorque.
GPoids maximum autorisé sur le
premier essieu (avant).
HPoids maximum autorisé sur le
deuxième essieu (arrière).
IType de moteur.
LCode de version de carrosserie.
MNuméro pour pièces de rechange.MARQUAGE DU CHÂSSIS
Il est appliqué sur le côté droit du
plancher arrière du coffre à bagages et
reproduit les données d'identification
suivantes fig. 135:
❒type de véhicule ;
❒numéro progressif de fabrication du
châssis.
134AB0A0116
135AB0A0118
178
CARACTÉRISTIQUES TECHNIQUES

PLAQUETTE
D'IDENTIFICATION DE LA
PEINTURE DE
CARROSSERIE
Elle est appliquée sur le montant
extérieur du hayon (côté gauche) du
coffre à bagages et indique les données
suivantes fig. 136:
AFabricant de la peinture.
BDésignation de la couleur.
CCode Fiat de la couleur.
DCode de la couleur pour retouches
ou réfection de la peinture.MARQUAGE DU MOTEUR
Il est estampillé sur le bloc-cylindres et
indique le type et le numéro progressif
de fabrication.
136AB0A0117
179

CODES MOTEUR - VERSIONS CARROSSERIE
Versions Code moteur Versions carrosserie
1.4 TB ESSENCE ABARTH 312A1000312AXD1A 05B (*)
312AXD1A 05D (**)
(*) Euro 5
(**) Euro 6
180
CARACTÉRISTIQUES TECHNIQUES
