DÉMARREUR ÉLECTRIQUE
6-36
FAS2GB2264
DÉMARREUR ÉLECTRIQUE
Dépose du démarreur
Ordre Travail/Pièces à déposer Qté Remarques
Tube d’échappement Voir “DEPOSE DU MOTEUR” à la page 6-1.
1 Démarreur 1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
1
12 Nm (1.2 m kgf, 8.7 ft Ibf)T.R.

DÉMARREUR ÉLECTRIQUE
6-37
Démontage du démarreur
Ordre Travail/Pièces à déposer Qté Remarques
1 Couvercle avant du démarreur 1
2 Carcasse du démarreur 1
3 Ensemble d’induit 1
4 Couvercle arrière du démarreur 1
5 Ensemble de balais 2
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.

DÉMARREUR ÉLECTRIQUE
6-38
FAS2GB2265CONTRÔLE DU DÉMARREUR
1. Contrôler:
• Collecteur
Saleté  Nettoyer à l’aide de papier émeri
de grain n°600.
2. Mesurer:
• Diamètre du collecteur “a”
Hors spécifications  Remplacer le démar-
reur.
3. Mesurer:
• Profondeur du mica “a”
Hors spécifications  Gratter le mica pour
obtenir la profondeur requise (limer un
morceau de lame de scie à métaux et l’in-
troduire entre les lames du collecteur).
N.B.
Le mica du collecteur doit être évidé pour as-
surer un fonctionnement correct du collecteur.
4. Mesurer:
• Résistances de l’ensemble d’induit (col-
lecteur et isolation)
Hors spécifications  Remplacer le démar-
reur.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Mesurer les résistances de l’ensemble d’in-duit à l’aide du multimètre.
b. Si l’une quelconque des résistances est
hors spécification, remplacer le démarreur.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
5. Mesurer:
• Longueur des balais “a”
Hors spécifications  Remplacer l’ensem-
ble de balais.
6. Mesurer:
• Force de ressort de balai
Hors spécifications  Remplacer l’ensem-
ble de balais.
7. Contrôler:
• Dents de pignon
Endommagement/usure  Remplacer le Limite
16.6 mm (0.65 in)
Profondeur de mica (profondeur)
1.50 mm (0.06 in)
Multimètre
90890-03112
Multimètre analogue
YU-03112-C
Enroulement d’induit
Résistance du collecteur “1”
0.0189–0.0231 
Résistance de l’isolation “2”
Plus de 1 M
Limite
3.50 mm (0.14 in)
Tension du ressort du charbon
3.92–5.88 N (400–600 gf, 14.11–
21.17 oz)

DÉMARREUR ÉLECTRIQUE
6-39
démarreur.
8. Contrôler:
• Bague d’étanchéité
Endommagement/usure  Remplacer les
pièces défectueuses.
FAS2GB2266MONTAGE DU DÉMARREUR
1. Monter:
• Ressort de balai “1”
• Balai “2”
2. Monter:
• Induit équipé “1”
Monter tout en appuyant sur le balai à l’aide
d’un fin tournevis.
ECA
ATTENTION
Veiller à ne pas endommager le balai pen-
dant le montage.
3. Monter:
• Joint torique “1”
• Carcasse du démarreur “2”
ECA
ATTENTION
Installer la pièce présentant une plus petite
différence d'étape “a” avec l'aimant de la
carcasse du démarreur vers le couvercle
avant du démarreur.
N.B.
Aligner le repère “a” de la carcasse du démar-
reur et le repère “b” du couvercle arrière du dé-
marreur.4. Monter:
• Circlip
• Rondelle plate “1”
• Joint torique “2”
• Rondelle (couvercle avant du démarreur) “3”
• Couvercle avant du démarreur “4”
N.B.
• Pour le montage, aligner les ergots de la ron-
delle avec les fentes du couvercle avant.
• Aligner le repère “a” de la carcasse du démar-
reur et le repère “b” du couvercle avant du dé-
marreur.
5. Monter:
• Boulon “1”
• Joint torique “2”
N.B.
Appliquer de la graisse à base de savon de lith-
ium sur le joint torique.
New
ab
New
New

DÉMARREUR ÉLECTRIQUE
6-40

EMBRAYAGE
6-41
FAS2GB2267
EMBRAYAGE
Dépose de l’embrayage
Ordre Nom de la pièce Qté Remarques
Huile moteurVidanger.
Voir “CHANGEMENT DE L’HUILE MO-
TEUR” à la page 3-20.
Pédale de frein Voir “DEPOSE DU MOTEUR” à la page 6-1.
1 Câble d’embrayage 1 Déconnecter.
2 Couvercle d’embrayage 1
3 Joint 1
4 Ressort d’appui du plateau de pression 5
5 Disque de pression 1
6 Tige de débrayage 1 1
7 Circlip 1
8 Rondelle 1
9 Roulement 1
10 Bille 1
11 Tige de débrayage 2 1
12 Disque garni 1 4
13 Disque d’embrayage 8
New
New
New
2
3 45
(5)
(6)78961011
12
22
1
15
12
13
13
18
1920 17
16
14
13
T.R.
T.R.
T.R.
T.R.
LT
21

EMBRAYAGE
6-42
14 Plaquette de progressivité 1
15 Disque garni 2 5 Couleur d'identification (pourpre)
16 Noix d’embrayage 1
17 Rondelle de butée 1
18 Pignon mené de transmission primaire 1
19 Entretoise 1
20 Roulement 1
21 Rondelle 1
22 Arbre de tige de poussée 1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.

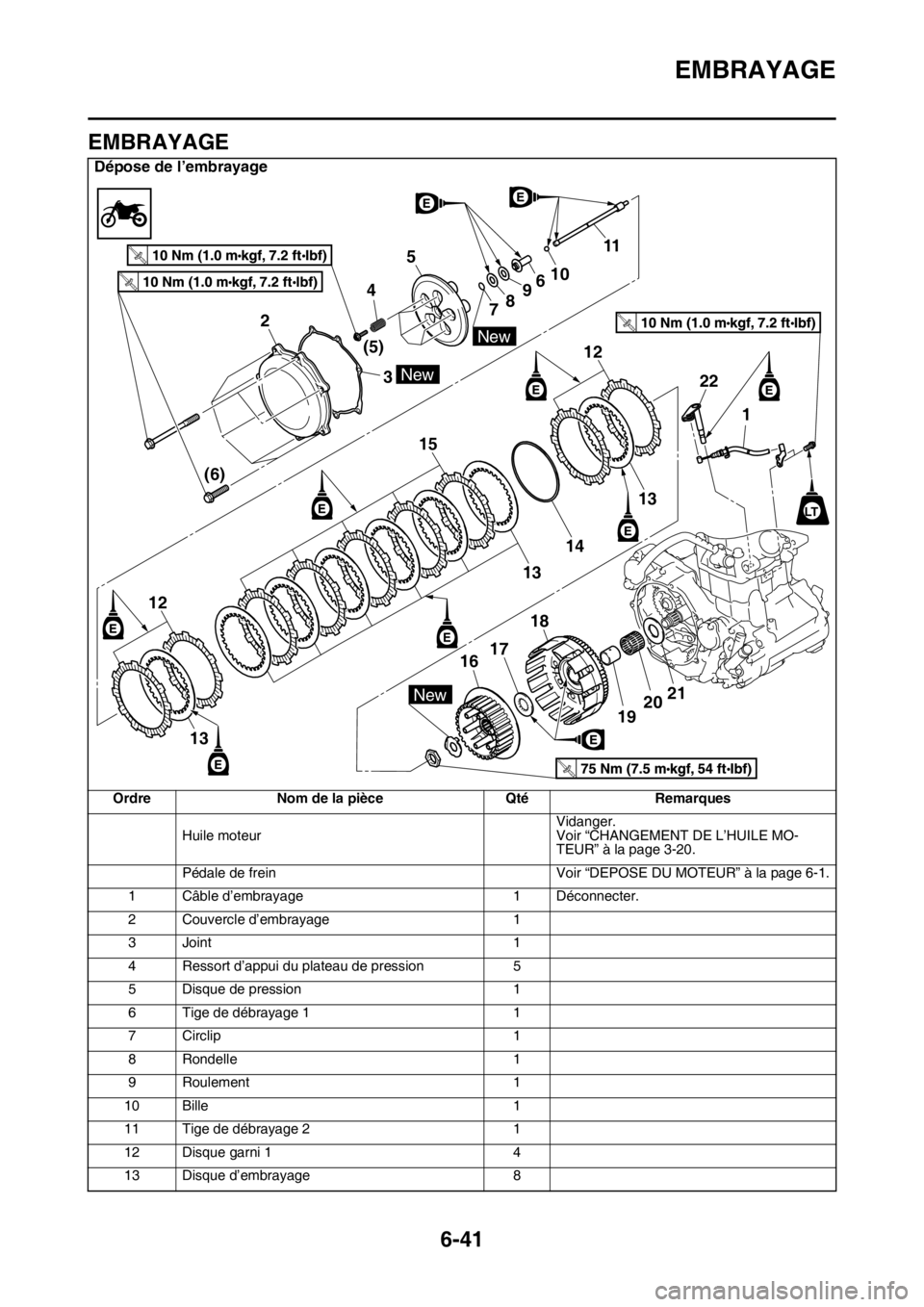

Dépose de l’embrayage
Ordre Nom de la pièce Qté Remarques
New
New
New
2
3 45
(5)
(6)78961011
12
22
1
15
12
13
13
18
1920 17
16
14
13
T.R.
T.R.
T.R.
T.R.
LT
21

EMBRAYAGE
6-43

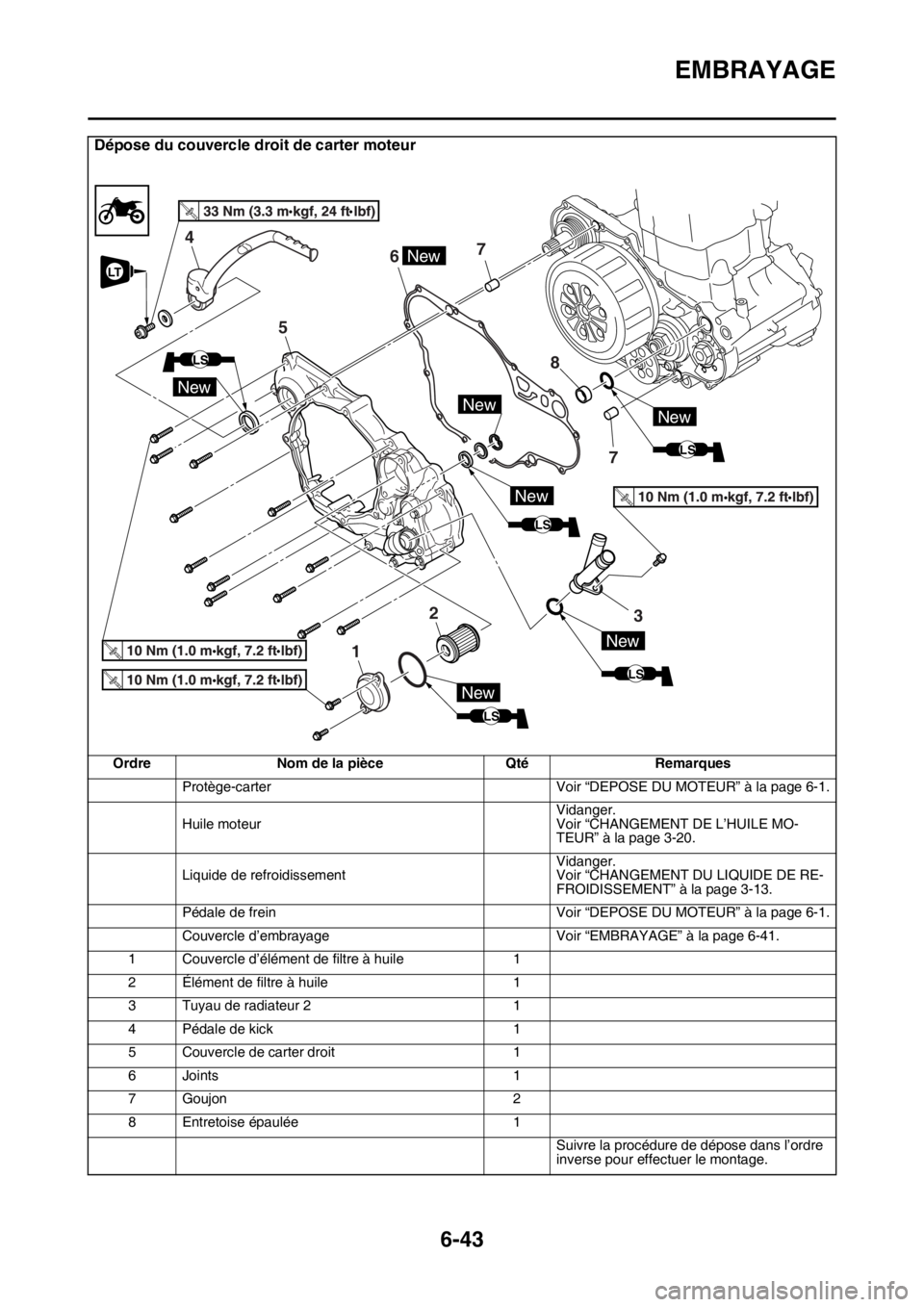

Dépose du couvercle droit de carter moteur
Ordre Nom de la pièce Qté Remarques
Protège-carter Voir “DEPOSE DU MOTEUR” à la page 6-1.
Huile moteurVidanger.
Voir “CHANGEMENT DE L’HUILE MO-
TEUR” à la page 3-20.
Liquide de refroidissementVidanger.
Voir “CHANGEMENT DU LIQUIDE DE RE-
FROIDISSEMENT” à la page 3-13.
Pédale de frein Voir “DEPOSE DU MOTEUR” à la page 6-1.
Couvercle d’embrayage Voir “EMBRAYAGE” à la page 6-41.
1 Couvercle d’élément de filtre à huile 1
2 Élément de filtre à huile 1
3 Tuyau de radiateur 2 1
4 Pédale de kick 1
5 Couvercle de carter droit 1
6 Joints 1
7Goujon 2
8 Entretoise épaulée 1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
T.R.
LS
New
New
67
2
5
4
1
7 8
New
3
LS
New
New
LS
NewNew
LT
LS
