2015 YAMAHA WR 250F Notices Demploi (in French)

ARBRE À CAMES
6-12

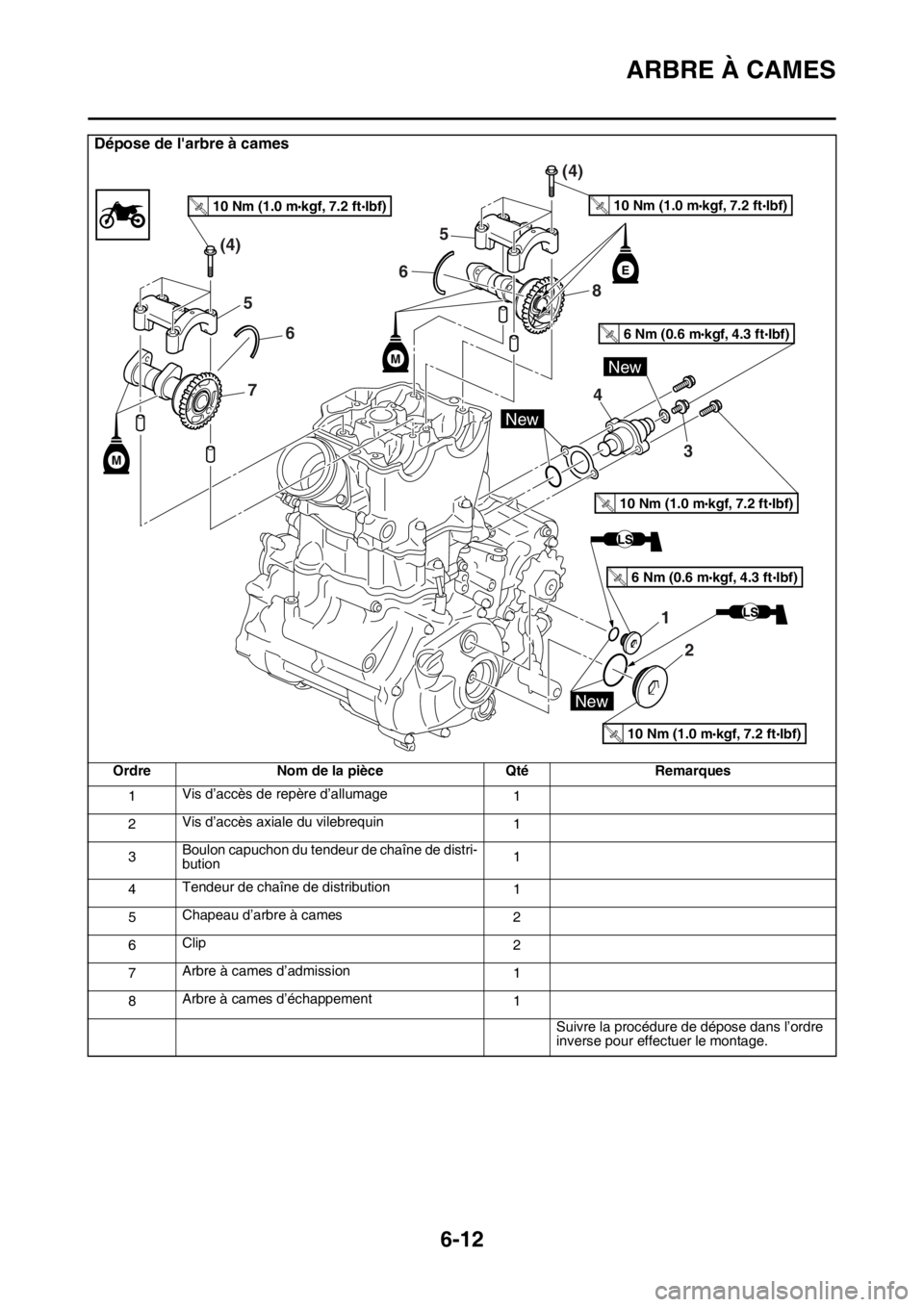

Dépose de l'arbre à cames
Ordre Nom de la pièce Qté Remarques
1Vis d’accès de repère d’allumage
1
2Vis d’accès axiale du vilebrequin
1
3Boulon capuchon du tendeur de chaîne de distri-
bution1
4Tendeur de chaîne de distribution
1
5Chapeau d’arbre à cames
2
6Clip
2
7Arbre à cames d’admission
1
8Arbre à cames d’échappement
1
Suivre la procédure de dépose dans l’ordre
inverse pour effectuer le montage.
6 Nm (0.6 m kgf, 4.3 ft Ibf)T.R.
6 Nm (0.6 m kgf, 4.3 ft Ibf)T.R.
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
5
8
3
4
1
2
7
6
5 (4)(4)
6
M
M
E
New
New
New

ARBRE À CAMES
6-13

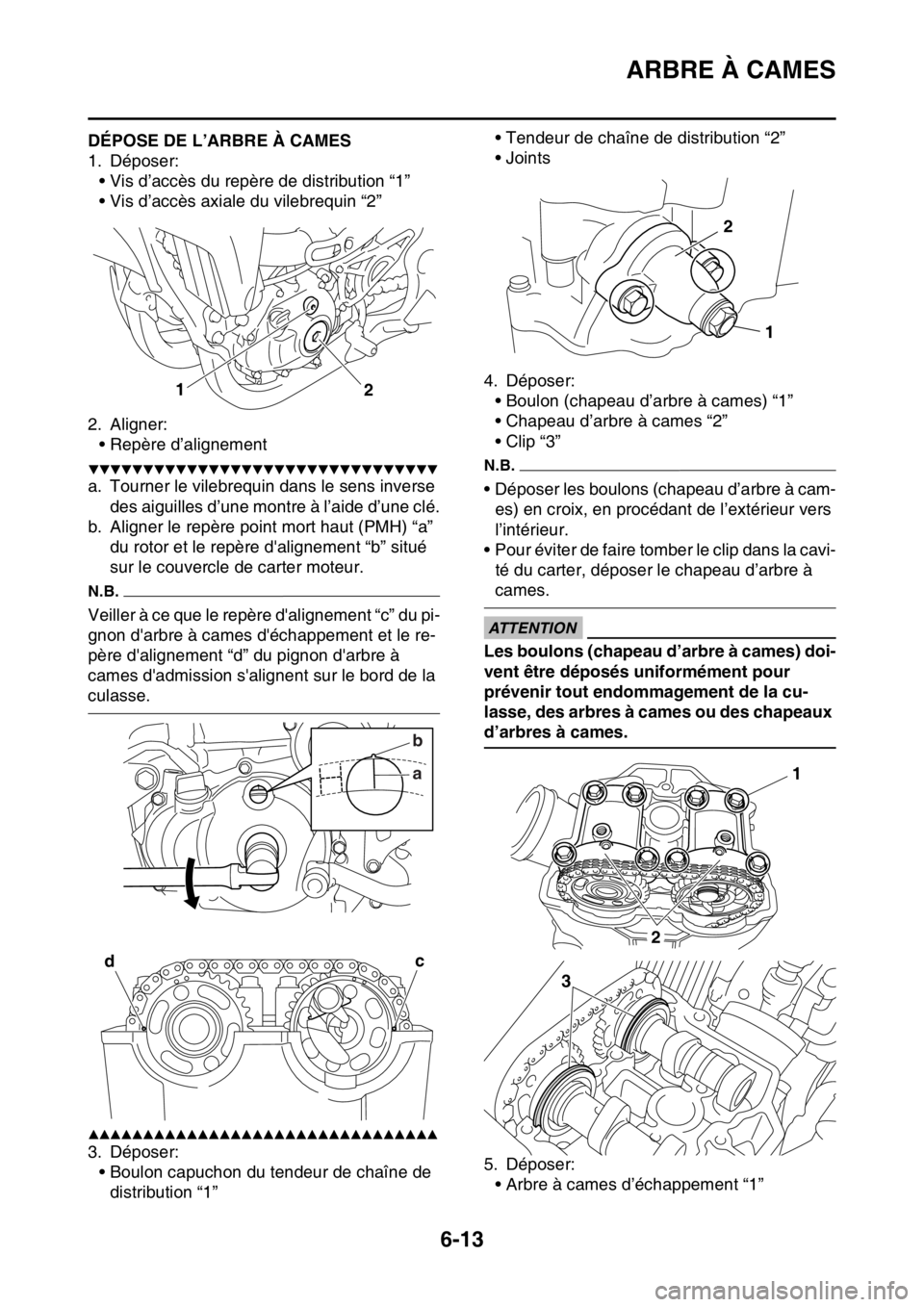

FAS2GB2240DÉPOSE DE L’ARBRE À CAMES
1. Déposer:
• Vis d’accès du repère de distribution “1”
• Vis d’accès axiale du vilebrequin “2”
2. Aligner:
• Repère d’alignement
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Tourner le vilebrequin dans le sens inverse
des aiguilles d’une montre à l’aide d’une clé.
b. Aligner le repère point mort haut (PMH) “a”
du rotor et le repère d'alignement “b” situé
sur le couvercle de carter moteur.
N.B.
Veiller à ce que le repère d'alignement “c” du pi-
gnon d'arbre à cames d'échappement et le re-
père d'alignement “d” du pignon d'arbre à
cames d'admission s'alignent sur le bord de la
culasse.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
3. Déposer:
• Boulon capuchon du tendeur de chaîne de
distribution “1”• Tendeur de chaîne de distribution “2”
•Joints
4. Déposer:
• Boulon (chapeau d’arbre à cames) “1”
• Chapeau d’arbre à cames “2”
• Clip “3”
N.B.
• Déposer les boulons (chapeau d’arbre à cam-
es) en croix, en procédant de l’extérieur vers
l’intérieur.
• Pour éviter de faire tomber le clip dans la cavi-
té du carter, déposer le chapeau d’arbre à
cames.
ECA
ATTENTION
Les boulons (chapeau d’arbre à cames) doi-
vent être déposés uniformément pour
prévenir tout endommagement de la cu-
lasse, des arbres à cames ou des chapeaux
d’arbres à cames.
5. Déposer:
• Arbre à cames d’échappement “1”
1
2
ab
dc
1 2
1
2
3

ARBRE À CAMES
6-14
• Arbre à cames d’admission “2”
N.B.
Attacher un fil “3” à la chaîne de distribution
pour l’empêcher de tomber dans le carter mo-
teur.
FAS2GB2241CONTRÔLE DE L’ARBRE À CAMES
1. Contrôler:
• Bossages de came
Décoloration bleue/piqûres/rayures  Rem-
placer l’arbre à cames.
2. Mesurer:
• Dimensions du bossage de came “A” et “B”
Hors spécifications  Remplacer l’arbre à
cames.3. Mesurer:
• Faux-rond d’arbre à cames
Hors spécifications  Remplacer.
4. Mesurer:
• Jeu entre le tourillon d’arbre à cames et le
chapeau d’arbre à cames
Hors spécifications  Mesurer le diamètre
du tourillon d’arbre à cames.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Monter l’arbre à cames sur la culasse.
b. Placer une bande de Plastigauge® “1” sur le
tourillon de l’arbre à cames tel qu’illustré. Dimensions de bossage de came
Admission A
31.730–31.830 mm (1.2492–
1.2531 in)
Limit
31.630 mm (1.2453 in)
Admission B
22.450–22.550 mm (0.8839–
0.8878 in)
Limite
22.350 mm (0.8799 in)
Échappement A
33.370–33.470 mm (1.3138–
1.3177 in)
Limite
33.270 mm (1.3098 in)
Échappement B
25.211–25.311 mm (0.9926–
0.9965 in)
Limite
25.111 mm (0.9886 in)
1
2
3
Déformation maximum d’arbre à
cames
0.030 mm (0.0012 in)
Jeu entre tourillon d’arbre
0.028–0.062 mm (0.0011–0.0024
in)

ARBRE À CAMES
6-15

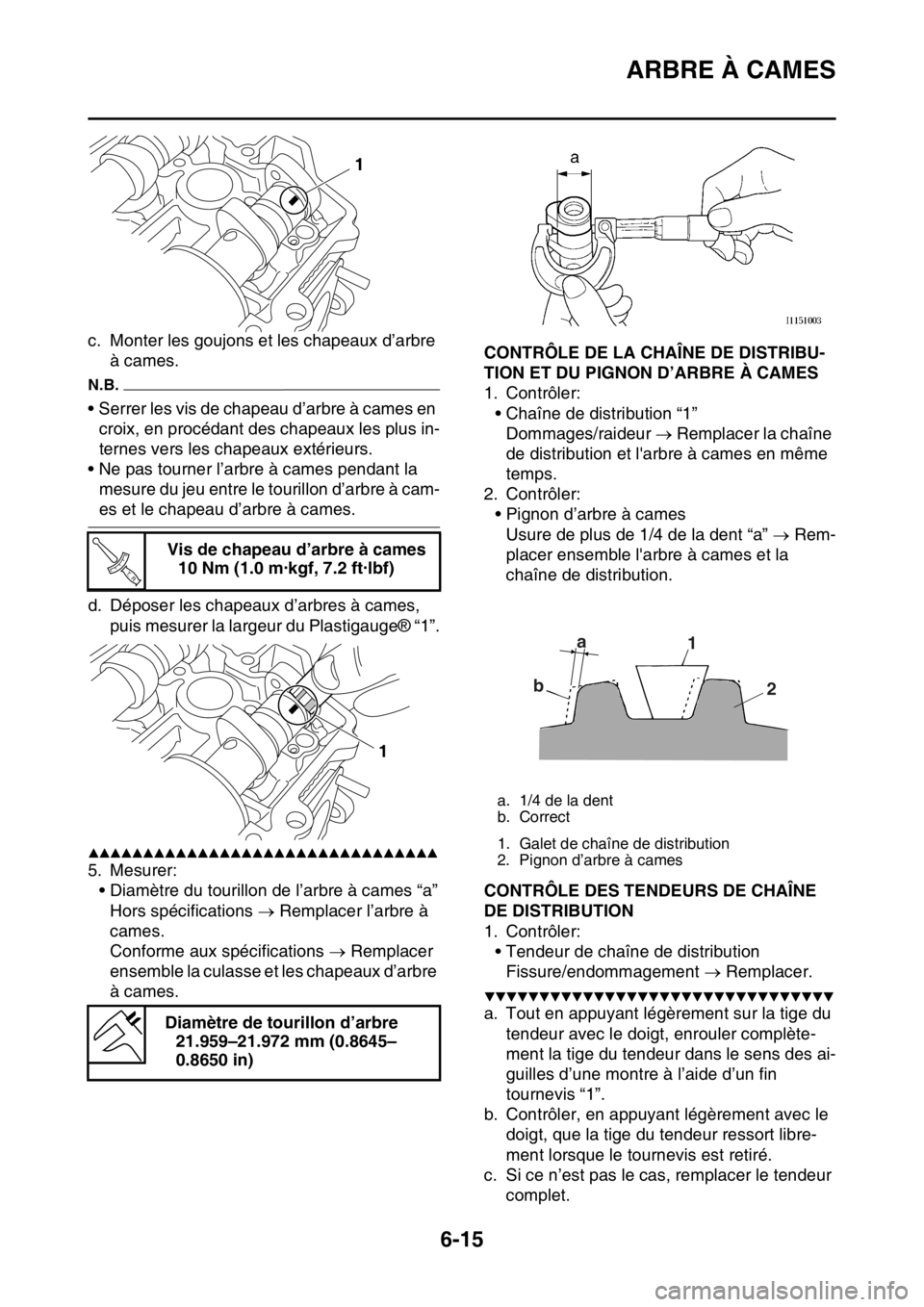

c. Monter les goujons et les chapeaux d’arbre
à cames.
N.B.
• Serrer les vis de chapeau d’arbre à cames en
croix, en procédant des chapeaux les plus in-
ternes vers les chapeaux extérieurs.
• Ne pas tourner l’arbre à cames pendant la
mesure du jeu entre le tourillon d’arbre à cam-
es et le chapeau d’arbre à cames.
d. Déposer les chapeaux d’arbres à cames,
puis mesurer la largeur du Plastigauge® “1”.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
5. Mesurer:
• Diamètre du tourillon de l’arbre à cames “a”
Hors spécifications  Remplacer l’arbre à
cames.
Conforme aux spécifications  Remplacer
ensemble la culasse et les chapeaux d’arbre
à cames.
FAS2GB2242CONTRÔLE DE LA CHAÎNE DE DISTRIBU-
TION ET DU PIGNON D’ARBRE À CAMES
1. Contrôler:
• Chaîne de distribution “1”
Dommages/raideur  Remplacer la chaîne
de distribution et l'arbre à cames en même
temps.
2. Contrôler:
• Pignon d’arbre à cames
Usure de plus de 1/4 de la dent “a”  Rem-
placer ensemble l'arbre à cames et la
chaîne de distribution.
FAS2GB2243CONTRÔLE DES TENDEURS DE CHAÎNE
DE DISTRIBUTION
1. Contrôler:
• Tendeur de chaîne de distribution
Fissure/endommagement  Remplacer.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Tout en appuyant légèrement sur la tige du
tendeur avec le doigt, enrouler complète-
ment la tige du tendeur dans le sens des ai-
guilles d’une montre à l’aide d’un fin
tournevis “1”.
b. Contrôler, en appuyant légèrement avec le
doigt, que la tige du tendeur ressort libre-
ment lorsque le tournevis est retiré.
c. Si ce n’est pas le cas, remplacer le tendeur
complet. Vis de chapeau d’arbre à cames
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Diamètre de tourillon d’arbre
21.959–21.972 mm (0.8645–
0.8650 in)
1
T R..
1
a. 1/4 de la dent
b. Correct
1. Galet de chaîne de distribution
2. Pignon d’arbre à cames
a
b1
2

ARBRE À CAMES
6-16
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲

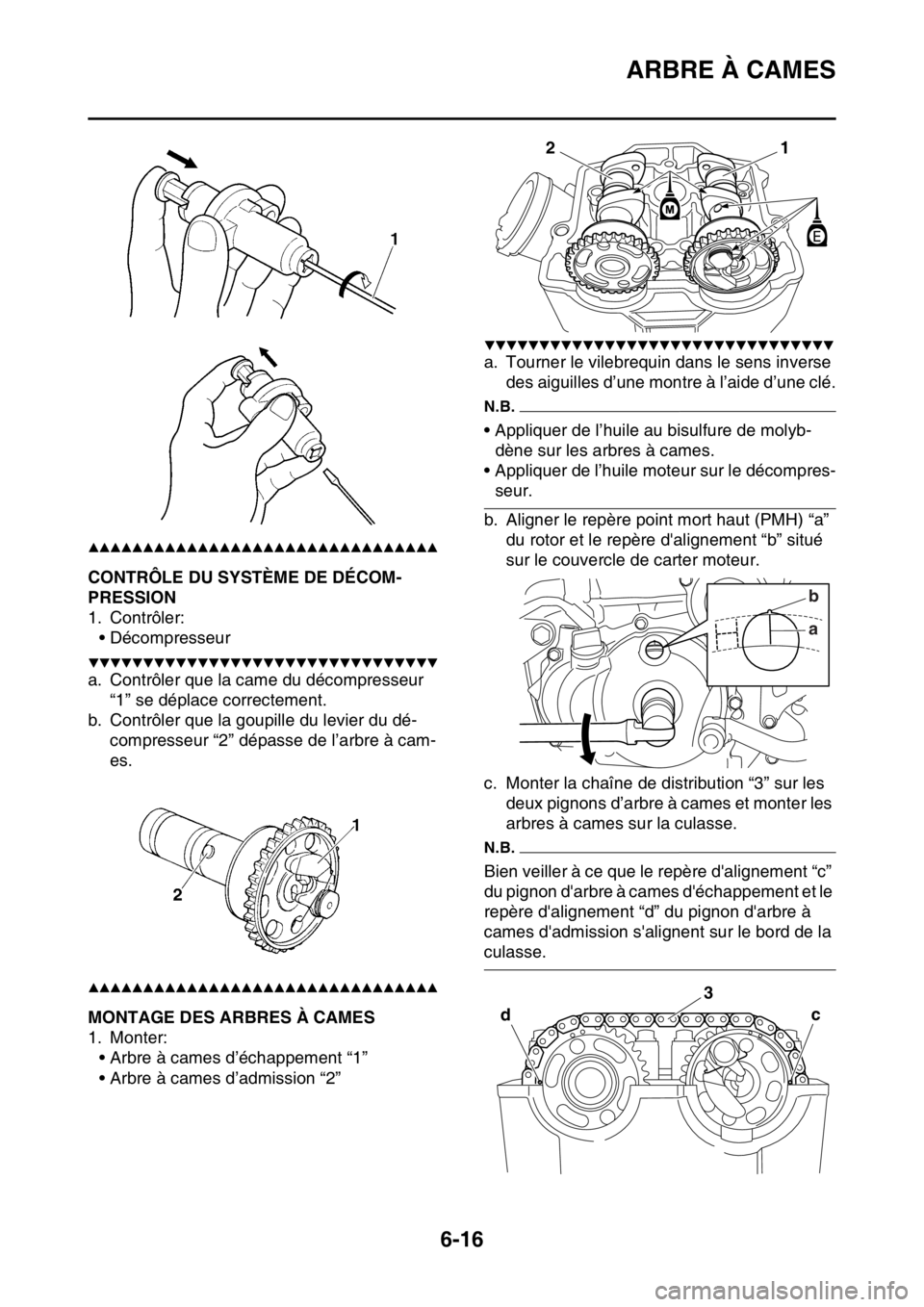

FAS2GB2244CONTRÔLE DU SYSTÈME DE DÉCOM-
PRESSION
1. Contrôler:
• Décompresseur
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Contrôler que la came du décompresseur
“1” se déplace correctement.
b. Contrôler que la goupille du levier du dé-
compresseur “2” dépasse de l’arbre à cam-
es.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
FAS2GB2245MONTAGE DES ARBRES À CAMES
1. Monter:
• Arbre à cames d’échappement “1”
• Arbre à cames d’admission “2”
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Tourner le vilebrequin dans le sens inverse
des aiguilles d’une montre à l’aide d’une clé.
N.B.
• Appliquer de l’huile au bisulfure de molyb-
dène sur les arbres à cames.
• Appliquer de l’huile moteur sur le décompres-
seur.
b. Aligner le repère point mort haut (PMH) “a”
du rotor et le repère d'alignement “b” situé
sur le couvercle de carter moteur.
c. Monter la chaîne de distribution “3” sur les
deux pignons d’arbre à cames et monter les
arbres à cames sur la culasse.
N.B.
Bien veiller à ce que le repère d'alignement “c”
du pignon d'arbre à cames d'échappement et le
repère d'alignement “d” du pignon d'arbre à
cames d'admission s'alignent sur le bord de la
culasse.
ECA
1
2
ab
dc
3

ARBRE À CAMES
6-17

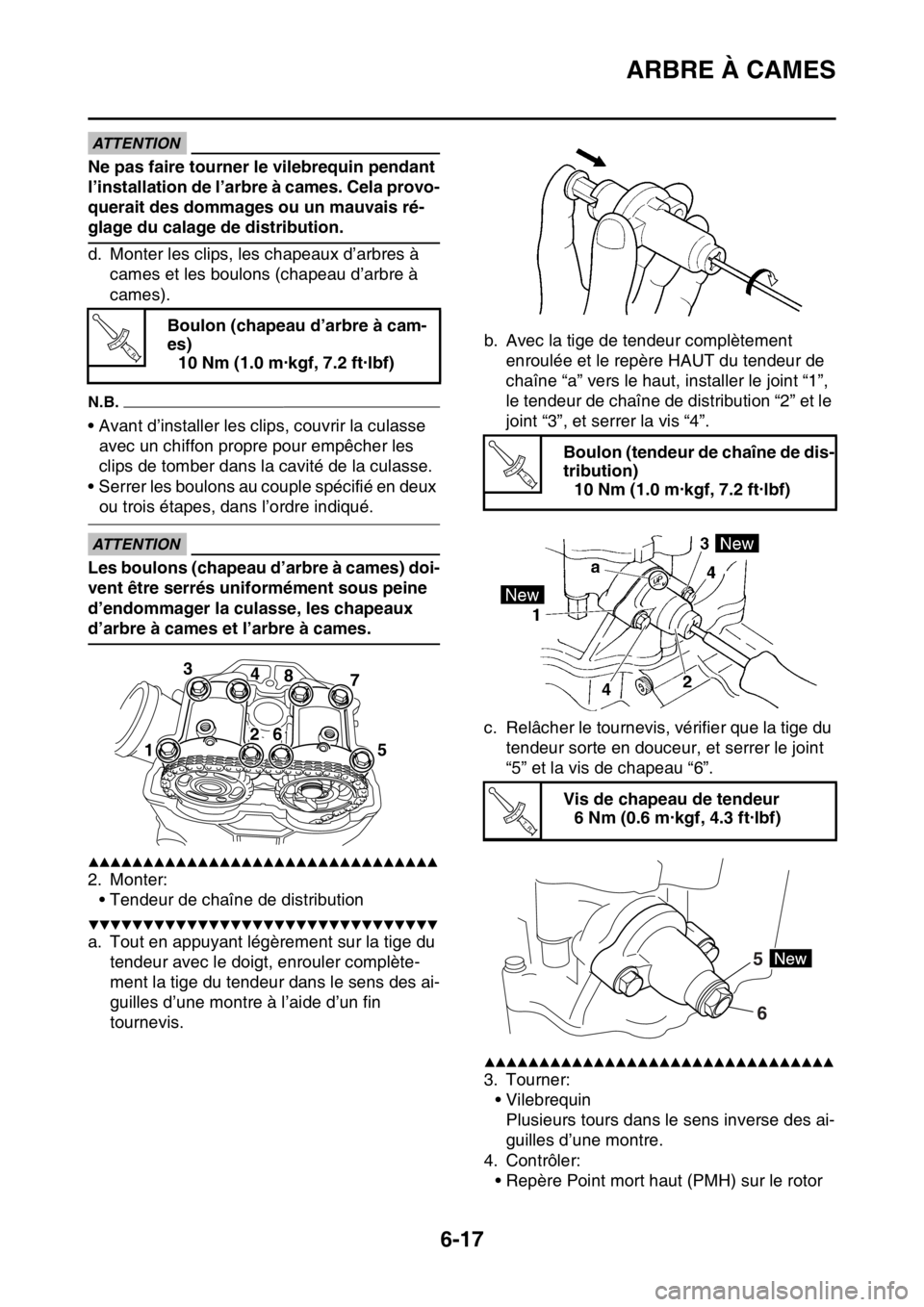

ATTENTION
Ne pas faire tourner le vilebrequin pendant
l’installation de l’arbre à cames. Cela provo-
querait des dommages ou un mauvais ré-
glage du calage de distribution.
d. Monter les clips, les chapeaux d’arbres à
cames et les boulons (chapeau d’arbre à
cames).
N.B.
• Avant d’installer les clips, couvrir la culasse
avec un chiffon propre pour empêcher les
clips de tomber dans la cavité de la culasse.
• Serrer les boulons au couple spécifié en deux
ou trois étapes, dans l’ordre indiqué.
ECA
ATTENTION
Les boulons (chapeau d’arbre à cames) doi-
vent être serrés uniformément sous peine
d’endommager la culasse, les chapeaux
d’arbre à cames et l’arbre à cames.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
2. Monter:
• Tendeur de chaîne de distribution
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Tout en appuyant légèrement sur la tige du
tendeur avec le doigt, enrouler complète-
ment la tige du tendeur dans le sens des ai-
guilles d’une montre à l’aide d’un fin
tournevis.b. Avec la tige de tendeur complètement
enroulée et le repère HAUT du tendeur de
chaîne “a” vers le haut, installer le joint “1”,
le tendeur de chaîne de distribution “2” et le
joint “3”, et serrer la vis “4”.
c. Relâcher le tournevis, vérifier que la tige du
tendeur sorte en douceur, et serrer le joint
“5” et la vis de chapeau “6”.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
3. Tourner:
• Vilebrequin
Plusieurs tours dans le sens inverse des ai-
guilles d’une montre.
4. Contrôler:
• Repère Point mort haut (PMH) sur le rotor Boulon (chapeau d’arbre à cam-
es)
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
T R..
3
4
8
7
15
26
Boulon (tendeur de chaîne de dis-
tribution)
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis de chapeau de tendeur
6 Nm (0.6 m·kgf, 4.3 ft·lbf)
T R..
T R..
6 5

ARBRE À CAMES
6-18

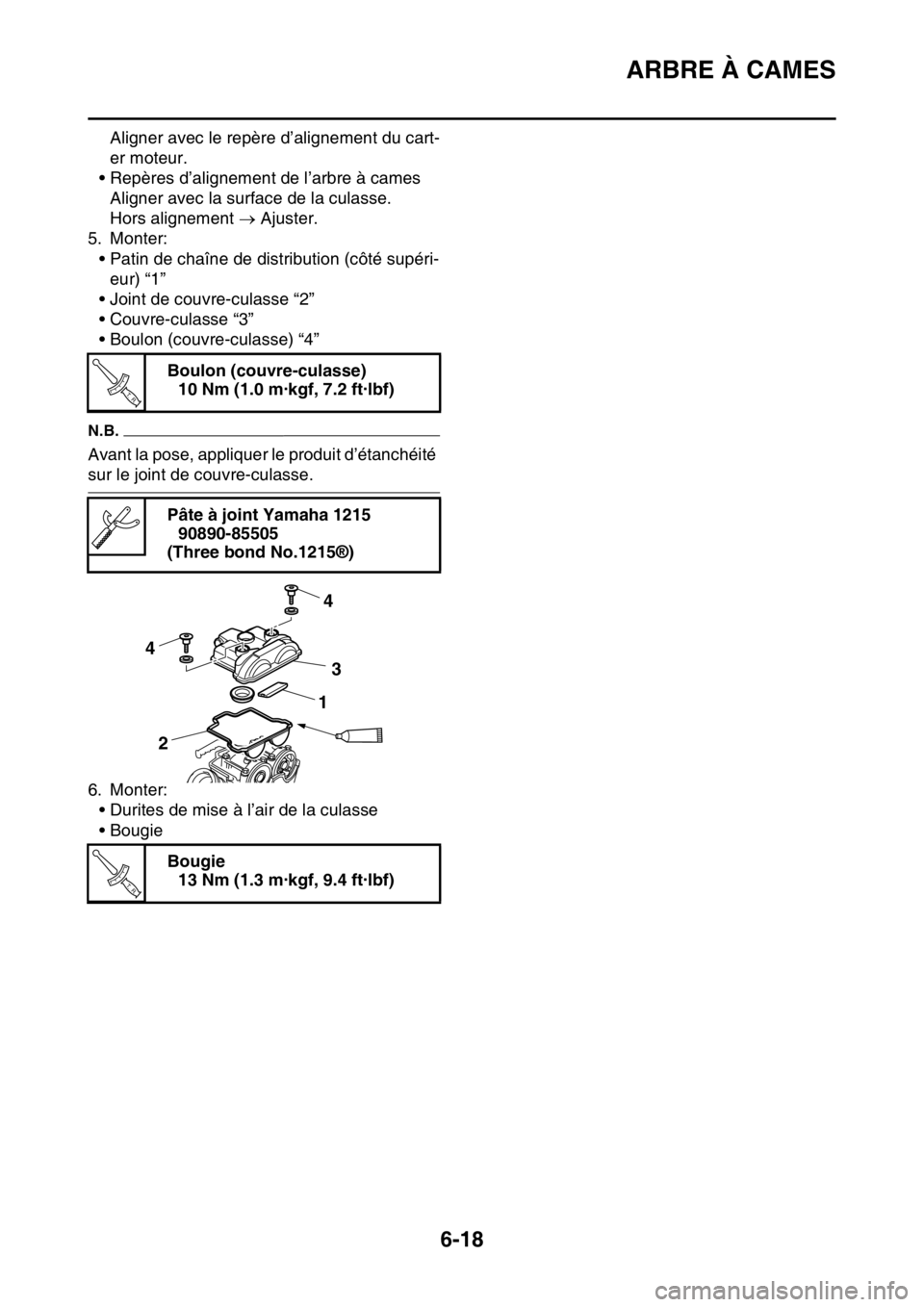

Aligner avec le repère d’alignement du cart-
er moteur.
• Repères d’alignement de l’arbre à cames
Aligner avec la surface de la culasse.
Hors alignement  Ajuster.
5. Monter:
• Patin de chaîne de distribution (côté supéri-
eur) “1”
• Joint de couvre-culasse “2”
• Couvre-culasse “3”
• Boulon (couvre-culasse) “4”
N.B.
Avant la pose, appliquer le produit d’étanchéité
sur le joint de couvre-culasse.
6. Monter:
• Durites de mise à l’air de la culasse
• BougieBoulon (couvre-culasse)
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Pâte à joint Yamaha 1215
90890-85505
(Three bond No.1215®)
Bougie
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
T R..
4
4
3
21
T R..

TÊTE DE CYLINDRE
6-19
FAS2GB2246
TÊTE DE CYLINDRE

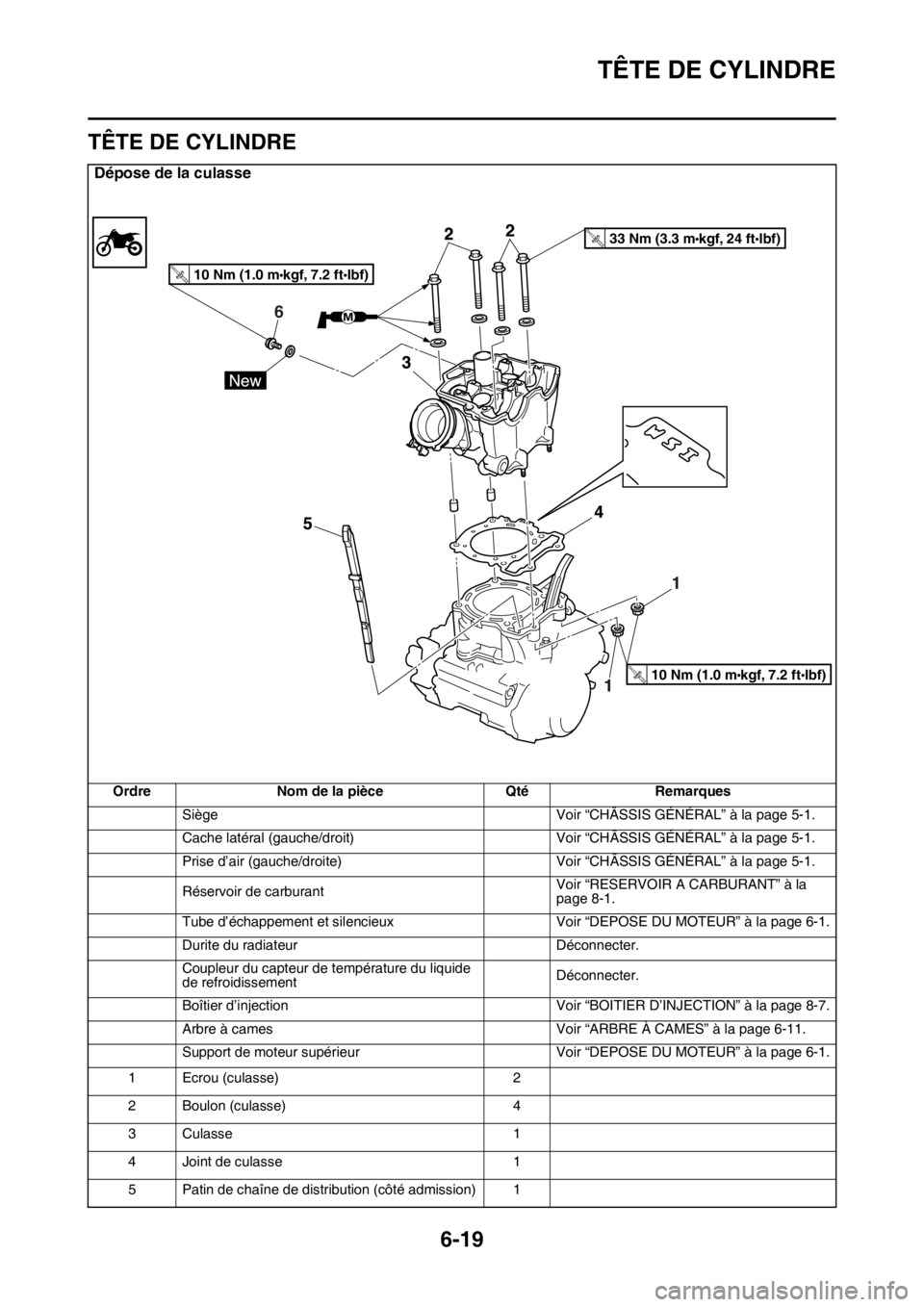

Dépose de la culasse
Ordre Nom de la pièce Qté Remarques
Siège Voir “CHÂSSIS GÉNÉRAL” à la page 5-1.
Cache latéral (gauche/droit) Voir “CHÂSSIS GÉNÉRAL” à la page 5-1.
Prise d’air (gauche/droite) Voir “CHÂSSIS GÉNÉRAL” à la page 5-1.
Réservoir de carburantVoir “RESERVOIR A CARBURANT” à la
page 8-1.
Tube d’échappement et silencieux Voir “DEPOSE DU MOTEUR” à la page 6-1.
Durite du radiateur Déconnecter.
Coupleur du capteur de température du liquide
de refroidissementDéconnecter.
Boîtier d’injection Voir “BOITIER D’INJECTION” à la page 8-7.
Arbre à cames Voir “ARBRE À CAMES” à la page 6-11.
Support de moteur supérieur Voir “DEPOSE DU MOTEUR” à la page 6-1.
1 Ecrou (culasse) 2
2 Boulon (culasse) 4
3 Culasse 1
4 Joint de culasse 1
5 Patin de chaîne de distribution (côté admission) 1
6
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
33 Nm (3.3 m kgf, 24 ft Ibf)T.R.
10 Nm (1.0 m kgf, 7.2 ft Ibf)T.R.
