2015 TOYOTA RAV4 Návod na použití (in Czech)

6498-2. Postupy v případě nouze
8
Když nastanou potíže
RAV4_OM_OM42A45CZ_(EE)
Příčinou problému může být jeden z následujících bodů:
●Jeden nebo oba pólové vývody akumulátoru mohou být odpojeny.
●Akumulátor může být vybitý. (S. 655)
●Systém zámku volantu může mít poruchu (vozidla se systémem
bezklíčového nastupování a startování).
Kontaktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota,
nebo jiného řádně kvalifikovaného a vybaveného odborníka, pokud nelze
poruchu opravit, nebo neznáte postup opravy.
Když motor nestartuje, mohou být použity následující kroky jako do-
časné opatření pro nastartování motoru, pokud spínač motoru funguje
normálně:
Zabrzděte parkovací brzdu.
Přesuňte řadicí páku do P.
Zapněte spínač motoru do režimu PŘÍSLUŠENSTVÍ.
St i sk něte a držte spínač motoru cca 15 sekund, přičemž držte pev-
ně sešlápnutý brzdový pedál.
I když lze motor pomocí výše uvedených kroků nastartovat, systém
může být vadný. Nechte vozidlo zkontrolovat kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota, nebo jiným řádně kvalifikova-
ným a vybaveným odborníkem.
Startér se neprotáčí, osvětlení interiéru a světlomety nesvítí, nebo
houkačka nehouká.
Funkce nouzového startování (vozidla se systémem bezklíčového
nastupování a startování kromě manuální převodovky)
1
2
3
4

6508-2. Postupy v případě nouze
RAV4_OM_OM42A45CZ_(EE)
Když nelze vyřadit řadicí páku z P
(kromě manuální převodovky)
Zabrzděte parkovací brzdu.
Vozidla bez systému bezklíčového nastupování a startování:
Otočte spínač motoru do polohy "ACC".
Vozidla se systémem bezklíčového nastupování a startování:
Zapněte spínač motoru do režimu PŘÍSLUŠENSTVÍ.
Sešlápněte brzdový pedál.
Vypačte kryt nahoru pomocí
plochého šroubováku nebo po-
dobného nástroje.
Abyste zabránili poškození krytu,
překryjte špičku šroubováku hadří-
kem.
St i sk něte tlačítko vyřazení zám-
ku řazení.
Když je tlačítko stisknuté, řadicí
páka může být přesunuta.
Pokud nelze přesunout řadicí páku, ačkoliv je sešlápnutý brzdo-
vý pedál, může být problém v systému zámku řazení (systém
bránící nesprávnému ovládání řadicí páky). Nechte vozidlo
ihned zkontrolovat kterýmkoliv autorizovaným prodejcem nebo
servisem Toyota, nebo jiným řádně kvalifikovaným a vybaveným
odborníkem.
Následující kroky mohou být použity jako nouzové opatření pro
přesunutí řadicí páky:
1
2
3
4
5

6518-2. Postupy v případě nouze
8
Když nastanou potíže
RAV4_OM_OM42A45CZ_(EE)
Když elektronický klíč nefunguje správně
(vozidla se systémem bezklíčového nastupování a startování)
Použijte mechanický klíč (S. 120)
k provedení následujících činností:
Zamknutí všech dveří
Odemknutí všech dveří
Pokud je komunikace mezi elektronickým klíčem a vozidlem pře-
rušena (S. 155) nebo elektronický klíč nelze použít z důvodu
vybité baterie, systém bezklíčového nastupování a startování
a bezdrátové dálkové ovládání není možné použít. V takových
případech mohou být otevřeny dveře a nastartován motor níže
uvedeným postupem.
Zamykání a odemykání dveří
1
2

6528-2. Postupy v případě nouze
RAV4_OM_OM42A45CZ_(EE)

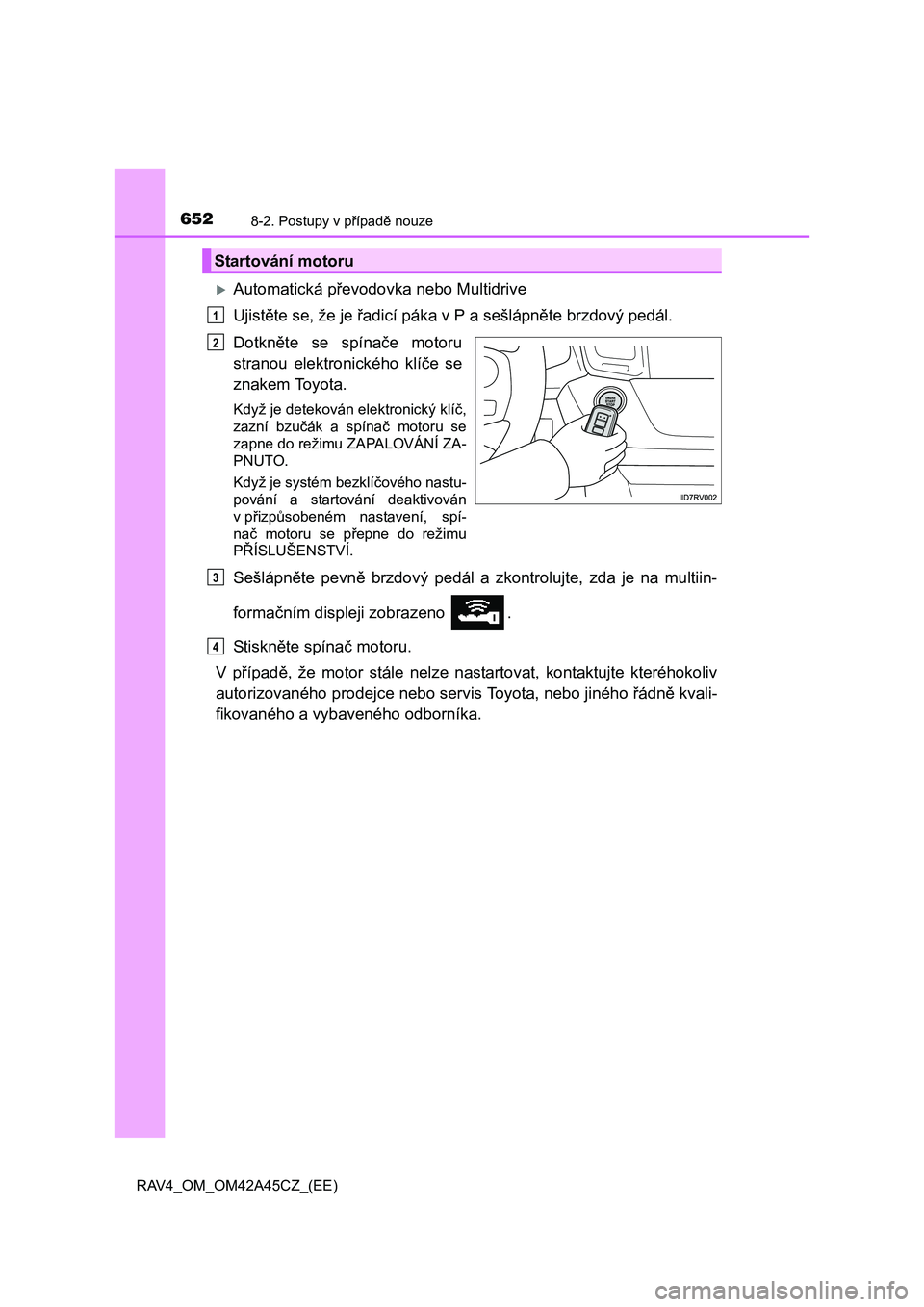

Automatická převodovka nebo Multidrive
Ujistěte se, že je řadicí páka v P a sešlápněte brzdový pedál.
Dotkněte se spínače motoru
stranou elektronického klíče se
znakem Toyota.
Když je detekován elektronický klíč,
zazní bzučák a spínač motoru se
zapne do režimu ZAPALOVÁNÍ ZA-
PNUTO.
Když je systém bezklíčového nastu-
pování a startování deaktivován
vpřizpůsobeném nastavení, spí-
nač motoru se přepne do režimu
PŘÍSLUŠENSTVÍ.
Sešlápněte pevně brzdový pedál a zkontrolujte, zda je na multiin-
formačním displeji zobrazeno .
St i sk něte spínač motoru.
V případě, že motor stále nelze nastartovat, kontaktujte kteréhokoliv
autorizovaného prodejce nebo servis Toyota, nebo jiného řádně kvali-
fikovaného a vybaveného odborníka.
Startování motoru
1
2
3
4

6538-2. Postupy v případě nouze
8
Když nastanou potíže
RAV4_OM_OM42A45CZ_(EE)
Manuální převodovka
Ujistěte se, že je řadicí páka v N a sešlápněte spojkový pedál.
Dotkněte se spínače motoru
stranou elektronického klíče se
znakem Toyota.
Když je detekován elektronický
klíč, zazní bzučák a spínač motoru
se zapne do režimu ZAPALOVÁNÍ
ZAPNUTO.
Když je systém bezklíčového na-
stupování a startování deaktivo-
ván v přizpůsobeném nastavení,
spínač motoru se přepne do reži-
mu PŘÍSLUŠENSTVÍ.
Sešlápněte pevně spojkový pedál a zkontrolujte, zda je na multiin-
formačním displeji zobrazeno .
St i sk něte spínač motoru.
V případě, že motor stále nelze nastartovat, kontaktujte kteréhokoliv
autorizovaného prodejce nebo servis Toyota, nebo jiného řádně kvali-
fikovaného a vybaveného odborníka.
1
2
3
4

6548-2. Postupy v případě nouze
RAV4_OM_OM42A45CZ_(EE)

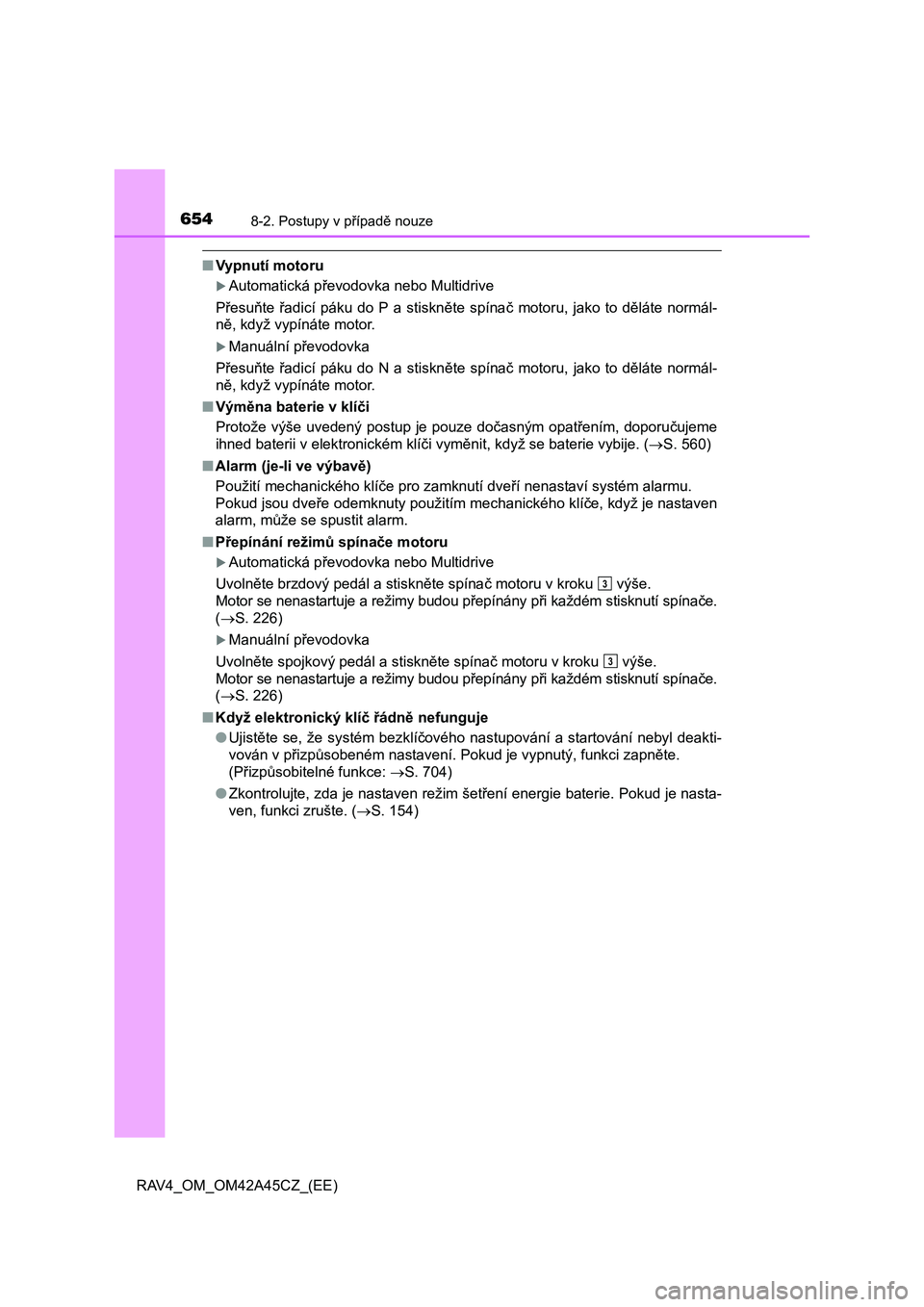

■Vypnutí motoru
Automatická převodovka nebo Multidrive
Přesuňte řadicí páku do P a stiskněte spínač motoru, jako to děláte normál-
ně, když vypínáte motor.
Manuální převodovka
Přesuňte řadicí páku do N a stiskněte spínač motoru, jako to děláte normál-
ně, když vypínáte motor.
■Výměna baterie v klíči
Protože výše uvedený postup je pouze dočasným opatřením, doporučujeme
ihned baterii v elektronickém klíči vyměnit, když se baterie vybije. (S. 560)
■Alarm (je-li ve výbavě)
Použití mechanického klíče pro zamknutí dveří nenastaví systém alarmu.
Pokud jsou dveře odemknuty použitím mechanického klíče, když je nastaven
alarm, může se spustit alarm.
■Přepínání režimů spínače motoru
Automatická převodovka nebo Multidrive
Uvolněte brzdový pedál a stiskněte spínač motoru v kroku výše.
Motor se nenastartuje a režimy budou přepínány při každém stisknutí spínače.
(S. 226)
Manuální převodovka
Uvolněte spojkový pedál a stiskněte spínač motoru v kroku výše.
Motor se nenastartuje a režimy budou přepínány při každém stisknutí spínače.
(S. 226)
■Když elektronický klíč řádně nefunguje
●Ujistěte se, že systém bezklíčového nastupování a startování nebyl deakti-
vován v přizpůsobeném nastavení. Pokud je vypnutý, funkci zapněte.
(Přizpůsobitelné funkce: S. 704)
●Zkontrolujte, zda je nastaven režim šetření energie baterie. Pokud je nasta-
ven, funkci zrušte. (S. 154)
3
3

6558-2. Postupy v případě nouze
8
Když nastanou potíže
RAV4_OM_OM42A45CZ_(EE)
Když se vybije akumulátor vozidla
Pokud máte sadu startovacích (nebo nabíjecích) kabelů a druhé vozi-
dlo s 12V akumulátorem, můžete nastartovat vaše vozidlo dle níže
uvedených kroků.
Vozidla se systémem bezklíčo-
vého nastupování a startování:
Ověřte si, že máte elektronický
klíč u sebe.
Když připojujete startovací (nebo
nabíjecí) kabely, v závislosti na si-
tuaci se může aktivovat alarm
adveře se mohou zamknout.
(S. 93)
Otevřete kapotu. (S. 516)
Připojte startovací kabely podle následujícího postupu:
Následující postupy mohou být použity pro nastartování motoru,
pokud je akumulátor vozidla vybitý.
Můžete také zavolat kteréhokoliv autorizovaného prodejce nebo
servis Toyota, nebo jiného řádně kvalifikovaného a vybaveného
odborníka.
1
2
3

6568-2. Postupy v případě nouze
RAV4_OM_OM42A45CZ_(EE)
Motory 3ZR-FE a 3ZR-FAE
Vyjměte kryt motoru.
Připojte svorku kladného startovacího kabelu na kladný (+) pólo-
vý vývod akumulátoru na vašem vozidle
Připojte svorku na druhém konci kladného kabelu na kladný (+)
pólový vývod akumulátoru na druhém vozidle.
Připojte svorku záporného startovacího kabelu na záporný (-) pó-
lový vývod akumulátoru na druhém vozidle.
Připojte svorku na druhém konci záporného kabelu na pevné,
nehybné, nenalakované kovové místo vzdálené od akumulátoru
a pohybujících se součástí, viz obrázek.
1
2
3
4
5
