2015 TOYOTA RAV4 Návod na použití (in Czech)

6258-2. Postupy v případě nouze
8
Když nastanou potíže
RAV4_OM_OM42A45CZ_(EE)
Mírně povolte matice kola (jed-
na otáčka).
Otáčejte částí zvedáku ru-
kou, až se drážka zvedáku do-
tkne zvedacího místa.
Značky zvedacího místa jsou
umístěny pod panelem prahů.
Označují polohy zvedacích míst.
Smontujte nástavec kliky zve-
dáku.
Zvedejte vozidlo, až se kolo
mírně zvedne nad zem.
3
4A
5
6

6268-2. Postupy v případě nouze
RAV4_OM_OM42A45CZ_(EE)
Vyjměte všechny matice kola
a samotné kolo.
Když kolo necháváte ležet na zemi,
položte ho vnější stranou nahoru,
aby se nepoškodil jeho povrch.
7
VÝSTRAHA
■Výměna kola s defektem
●Nedotýkejte se kotoučů nebo oblasti v okolí brzd ihned poté, co jste s vozi-
dlem jeli.
Po jízdě budou kotouče a oblast v okolí brzd extrémně horké. Dotykem
těchto oblastí rukou, nohou nebo jinou částí těla při výměně kola, atd.
může dojít k popálení.
●Nedodržením těchto pokynů by se matice kol mohly uvolnit a kolo vypad-
nout, což by mohlo způsobit smrtelná nebo vážná zranění.
• Co nejdříve po výměně kol nechte dotáhnout matice kol momentovým
klíčem na 103 N•m.
• Když nasazujete kolo, používejte pouze takové matice kol, které byly
speciálně určeny pro toto kolo.
• Pokud jsou na šroubech, závitech matic nebo otvorech pro šrouby na
kole jakékoliv praskliny nebo deformace, nechte vozidlo zkontrolovat
kterýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo ji-
ným řádně kvalifikovaným a vybaveným odborníkem.
• Když nasazujete matice kol, nasazujte je kuželovými konci směrem do-
vnitř. (S. 556)
●Pro vozidla s elektricky ovládanými zadními dveřmi: V případech, jako je
výměna pneumatik, se ujistěte, že jste vypnuli systém elektricky ovláda-
ných zadních dveří (S. 144). Jinak se může stát, že se zadní dveře za-
čnou neočekávaně pohybovat, když se necht
ěně dotknete spínače
elektricky ovládaných zadních dveří, což může způsobit přivření ruky nebo
prstů a jejich zranění.

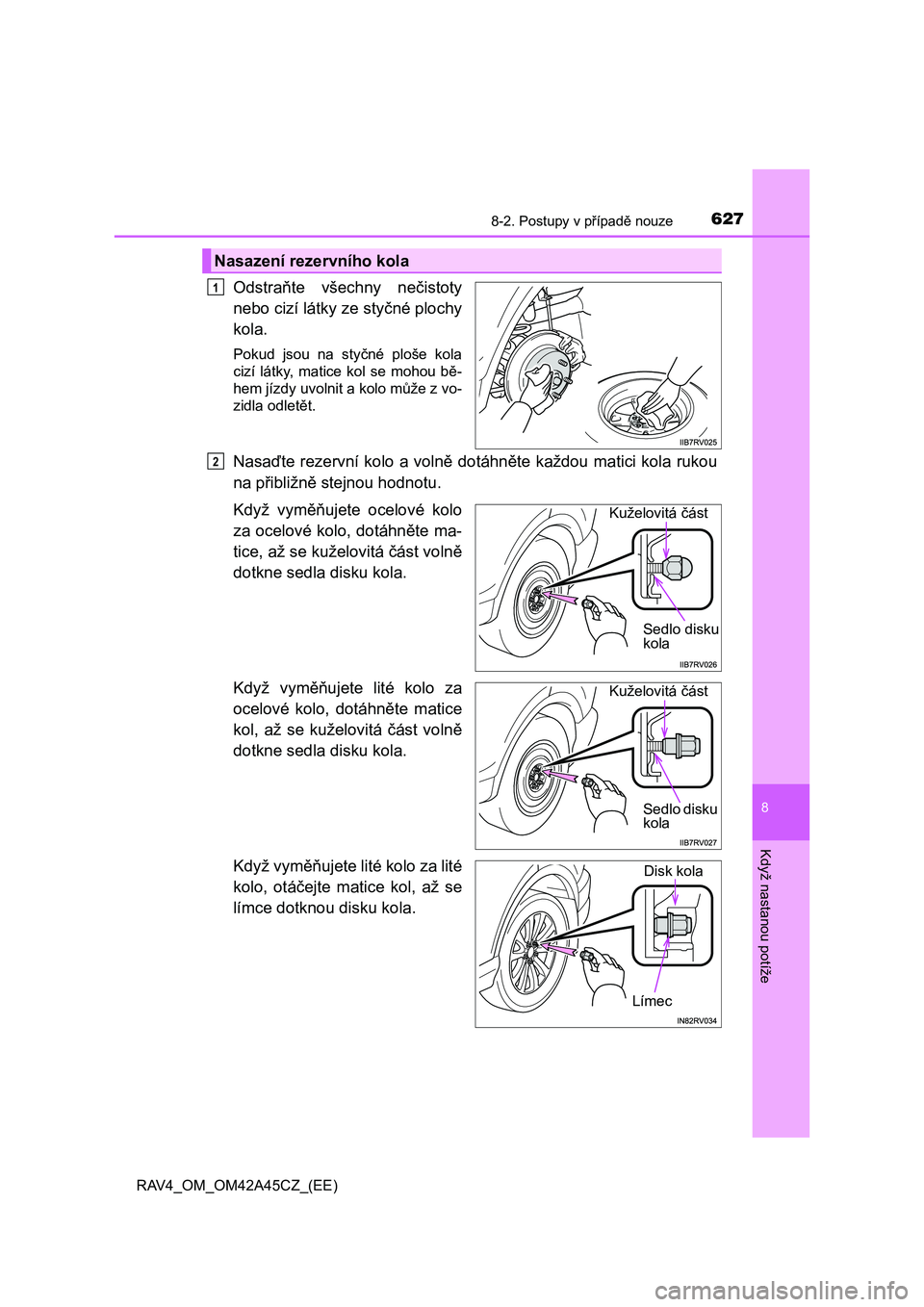

6278-2. Postupy v případě nouze
8
Když nastanou potíže
RAV4_OM_OM42A45CZ_(EE)
Odstraňte všechny nečistoty
nebo cizí látky ze styčné plochy
kola.
Pokud jsou na styčné ploše kola
cizí látky, matice kol se mohou bě-
hem jízdy uvolnit a kolo může z vo-
zidla odletět.
Nasaďte rezervní kolo a volně dotáhněte každou matici kola rukou
na přibližně stejnou hodnotu.
Když vyměňujete ocelové kolo
za ocelové kolo, dotáhněte ma-
tice, až se kuželovitá část volně
dotkne sedla disku kola.
Když vyměňujete lité kolo za
ocelové kolo, dotáhněte matice
kol, až se kuželovitá část volně
dotkne sedla disku kola.
Když vyměňujete lité kolo za lité
kolo, otáčejte matice kol, až se
límce dotknou disku kola.
Nasazení rezervního kola
1
2
Kuželovitá část
Sedlo disku
kola
Kuželovitá část
Sedlo disku
kola
Límec
Disk kola

6288-2. Postupy v případě nouze
RAV4_OM_OM42A45CZ_(EE)
Sp usťte vozidlo na zem.
Pevně dotáhněte každou mati-
ci kola dvakrát nebo třikrát v po-
řadí podle obrázku.
Utahovací moment:
103 N•m
Nasaďte zpět ozdobný kryt kola*.
*: Ozdobný kryt nelze nasadit na kompaktní rezervní kolo.
Uložte kolo s defektem, zvedák a všechno nářadí.
3
4
5
Vozidla s plným ozdobným kry-
temVozidla se středovou krytkou
Nastavte vybrání v ozdobném kry-
tu kola na ventilek, viz obrázek.
6

6298-2. Postupy v případě nouze
8
Když nastanou potíže
RAV4_OM_OM42A45CZ_(EE)
■Kompaktní rezervní kolo (je-li ve výbavě)
●Kompaktní rezervní kolo je označeno štítkem "TEMPORARY USE ONLY"
(jen pro dočasné použití) na boku pneumatiky.
Kompaktní rezervní kolo používejte dočasně a pouze v případě nouze.
●Nezapomeňte kontrolovat tlak huštění v pneumatice kompaktního rezervní-
ho kola. (S. 693)
■Když používáte kompaktní rezervní kolo (je-li ve výbavě)
Protože kompaktní rezervní kolo není vybaveno ventilkem a vysílačem vý-
stražného systému tlaku pneumatik, nízký tlak huštění rezervního kola nebu-
de signalizován pomocí výstražného systému tlaku pneumatik. Také když
vyměníte kompaktní rezervní kolo po rozsvícení výstražné kontrolky tlaku
pneumatik, kontrolka zůstane rozsvícená.
■Když je namontováno kompaktní rezervní kolo (je-li ve výbavě)
Vozidlo se při jízdě s kompaktním rezervním kolem sníží, ve srovnání s jízdou
se standardními koly.
■Pokud máte defekt přední pneumatiky na silnici pokryté sněhem nebo
ledem (vozidla s kompaktním rezervním kolem)
Nasaďte kompaktní rezervní kolo na místo jednoho ze zadních kol vozidla.
Proveďte následující kroky a nasaďte sněhové řetězy na přední kola:
Vyměňte zadní kolo za kompaktní rezervní kolo.
Vyměňte přední kolo s defektem za kolo demontované ze zadní části vozi-
dla.
Nasaďte sněhové řetězy na přední kola.
■Řemínek pro uchycení zvedáku
Po odpojení háčku na řemínku pro uchy-
cení zvedáku ze zajišťovacího otvoru
přetočte řemínek a připojte háček do za-
jišťovacího otvoru .
1
2
3
1
2

6308-2. Postupy v případě nouze
RAV4_OM_OM42A45CZ_(EE)
■ Certifikace pro zvedák

6318-2. Postupy v případě nouze
8
Když nastanou potíže
RAV4_OM_OM42A45CZ_(EE)
VÝSTRAHA
■Když používáte kompaktní rezervní kolo (je-li ve výbavě)
●Pamatujte, že vaše dodané kompaktní rezervní kolo je speciálně určeno
pro použití na vašem vozidle. Nepoužívejte vaše kompaktní rezervní kolo
na jiném vozidle.
●Nepoužívejte více než jedno kompaktní rezervní kolo současně.
●Co nejdříve vyměňte kompaktní rezervní kolo za standardní kolo.
●Vyhýbejte se náhlé akceleraci, prudkému zatáčení, náhlému brzdění a řa-
zení, které způsobí náhlé brzdění motorem.
■Když je namontováno kompaktní rezervní kolo (je-li ve výbavě)
Rychlost vozidla nemusí být správně detekována a následující systémy ne-
musí fungovat správně:
Následující systém nejen že nemůže být plně využíván, ale může také ne-
gativně ovlivnit komponenty hnacího ústrojí:
• Systém AWD s dynamickým řízením kroutícího momentu (modely AWD)
■Omezení rychlosti při použití kompaktního rezervního kola (je-li ve vý-
bavě)
Když je na vozidle namontováno kompaktní rezervní kolo, nejezděte rych-
lostí vyšší než 80 km/h.
Kompaktní rezervní kolo není určeno pro jízdu vysokou rychlostí. Nedodr-
žení tohoto pokynu může vést k nehodě s následky smrtelného nebo váž-
ného zranění.
■Po použití nářadí a zvedáku
Před jízdou se ujistěte, že veškeré nářadí a zvedák jsou bezpečně na svém
místě uložení, abyste snížili možnost zraně
ní osob při nehodě nebo náhlém
zabrzdění.
• ABS a brzdový asistent
• VSC/Trailer Sway Control
•TRC
• Tempomat (je-li ve výbavě)
• Adaptivní tempomat
(je-li ve výbavě)
•EPS
• LDA (Varování před opuštěním
jízdního pruhu s ovládáním řízení)
(je-li ve výbavě)
•PCS (Přednárazový bezpečnostní
systém) (je-li ve výbavě)• Systém asistenta pro jízdu z kopce
(je-li ve výbavě)
• Systém zpětné kamery
(je-li ve výbavě)
• Parkovací kamera
(je-li ve výbavě)
• Parkovací asistent
(je-li ve výbavě)
• Panoramatická kamera
(je-li ve výbavě)
•Navigační systém (je-li ve výbavě)

6328-2. Postupy v případě nouze
RAV4_OM_OM42A45CZ_(EE)
UPOZORNĚNÍ
■Buďte opatrní při jízdě přes nerovnosti, pokud máte namontováno
kompaktní rezervní kolo. (je-li ve výbavě)
Vozidlo se při jízdě s kompaktním rezervním kolem sníží, ve srovnání s jíz-
dou se standardními koly. Buďte opatrní, když jedete po vozovkách s nerov-
ným povrchem.
■Jízda se sněhovými řetězy a kompaktním rezervním kolem (je-li ve vý-
bavě)
Nenasazujte sněhové řetězy na kompaktní rezervní kolo.
Řetězy mohou poškodit karoserii vozidla a nepříznivě ovlivnit jízdní výkon.
■Když měníte pneumatiky (vozidla s výstražným systémem tlaku pneu-
matik)
Když demontujete nebo montujete kola, pneumatiky nebo ventilek a vysílač
výstražného systému tlaku pneumatik, kontaktujte kteréhokoliv autorizova-
ného prodejce nebo servis Toyota, nebo jiného řádně kvalifikovaného a vy-
baveného odborníka, protože ventilek a vysílač výstražného systému tlaku
pneumatik může být při chybném zacházení poškozen.
