2015 TOYOTA RAV4 Návod na použití (in Czech)

1052. Přístrojová deska
2
Přístrojová deska
RAV4_OM_OM42A45CZ_(EE)
Zobrazení celkového, denního počítadla kilometrů, ovládání osvět-
lení přístrojové desky a informací o požadované údržbě
Celkové počítadlo kilometrů:
Ukazuje celkovou vzdálenost, kterou vozidlo ujelo
Denní počítadlo kilometrů:
Zobrazuje vzdálenost, kterou vozidlo ujelo od posledního vynulování počí-
tadla. Denní počítadla "A" a "B" se mohou používat pro záznam a zobraze-
ní různých vzdáleností nezávisle na sobě.
Ovládání osvětlení přístrojové desky:
Ukazuje jas osvětlení přístrojové desky, který je možné nastavit.
Informace o požadované údržbě (je-li ve výbavě):
• Zobrazují se informace o požadované údržbě.
•Může být vynulováno z nastavení zobrazení multiinformačního displeje.
(S. 526)
Hodiny
S . 111
Stisknutím spínače "TRIP" se pře-
píná zobrazení celkového, denní-
ho počítadla kilometrů, ovládání
osvětlení přístrojové desky a infor-
mací o požadované údržbě.
• Když je zobrazeno denní počíta-
dlo kilometrů, stisknutím a podr-
žením spínače "TRIP" se denní
počítadlo vynuluje.
• Když je zobrazeno ovládání osvětlení přístrojové desky, stisknutím a po-
držením spínače "TRIP" se seřídí jas osvětlení přístrojové desky.
Změna zobrazení celkového, denního počítadla kilometrů, ovládání
osvětlení přístrojové desky a informací o požadované údržbě
8
9

1062. Přístrojová deska
RAV4_OM_OM42A45CZ_(EE)
■Přístroje a displej se rozsvítí, když
Vozidla bez systému bezklíčového nastupování a startování
Spínač motoru je v poloze "ON".
Vozidla se systémem bezklíčového nastupování a startování
Spínač motoru je v režimu ZAPALOVÁNÍ ZAPNUTO.
■Seřízení jasu přístrojové desky
Úroveň jasu přístrojů, když je okolí jasné (denní režim) a tmavé (noční režim),
je možné nastavit individuálně. Nastavením úrovně jasu v denním režimu se
však změní také úroveň jasu nočního režimu.
■Zobrazení venkovní teploty
●V následujících situacích nemusí být zobrazena správná venkovní teplota,
nebo změna zobrazení může trvat déle než normálně.
•Při zastavení nebo jízdě nízkou rychlostí (méně než 20 km/h)
• Když se venkovní teplota náhle změní (při vjezdu/výjezdu z garáže nebo
tunelu, atd.)
●Když se zobrazí "--", systém může mít poruchu.
Zavezte vozidlo ke kterémukoliv autorizovanému prodejci nebo do servisu
Toyota, nebo k jinému řádně kvalifikovanému a vybavenému odborníkovi.
●Rozsah teplot, které mohou být zobrazeny je od -40 C do 50 C.
VÝSTRAHA
■Informační displej při nízkých teplotách
Nechte interiér vozidla ohřát před používáním informačního displeje z teku-
tých krystalů. Při extrémně nízkých teplotách může monitor displeje reago-
vat pomaleji a změny zobrazení mohou být opožděné.
Například, mezi přeřazením řidičem a zobrazením nového čísla převodové-
ho stupně na displeji bude prodleva. Tato prodleva by mohla způsobit, že ři-
dič znovu podřadí, což způsobí nadměrné brzdění motorem a eventuálně
nehodu, mající za následek smrt nebo zranění.
UPOZORNĚNÍ
■Abyste zabránili poškození motoru a jeho součástí
●Nenechávejte ručičku otáčkoměru dosáhnout červené oblasti, která signa-
lizuje maximální otáčky motoru.
●Motor se může přehřívat, pokud je ukazatel teploty chladicí kapaliny v čer-
vené oblasti ("H"). V tom případě ihned vozidlo zastavte na bezpečném
místě a až motor úplně vychladne, zkontrolujte ho. (S. 664)

107
2
2. Přístrojová deska
Přístrojová deska
RAV4_OM_OM42A45CZ_(EE)
Multiinformační displej
Multiinformační displej ukazuje řidiči různé údaje týkající se vozidla.
●Ikony menu
Když je zvolena ikona, zobrazí
se následující informace.
(S. 108)
Některá z informací se může
zobrazit automaticky, v závis-
losti na situaci.
Informace o jízdě
Zvolte pro zobrazení různých údajů o jízdě. (S. 108)
Zobrazení s vazbou na navigační systém*
Zvolte pro zobrazení následujících informací s vazbou na navigační
systém.
• Navigace trasy
• Zobrazení kompasu (zobrazení severem nahoru/směrem jízdy na-
horu)
Zobrazení s vazbou na audiosystém*
Zvolte pro možnost volby zdroje zvuku nebo skladby na displeji pou-
žitím spínačů ovládání přístroje.
Informace o asistenčních jízdních systémech*
Zvolte pro zobrazení informací adaptivního tempomatu* nebo LDA
(Varování před opuštěním jízdního pruhu s ovládáním řízení)
*, když
je systém používán. (S. 305, 318)
Zobrazená ikona se změní v závislosti na použitém systému.
Informace systému Stop & Start*
Zvolte pro zobrazení provozního stavu systému Stop & Start.
(S. 110)
Obsah zobrazení

1082. Přístrojová deska
RAV4_OM_OM42A45CZ_(EE)
Zobrazení výstražných hlášení
Zvolte pro zobrazení výstražných hlášení a opatření, které je nutno
provést, pokud je detekována porucha. (S. 599)
Zobrazení nastavení
Zvolte pro změnu nastavení systému a nastavení zobrazení přístroje.
(S. 111)
*: Je-li ve výbavě
Multiinformační displej je ovládán
použitím spínačů ovládání přístroje.
Zadat/Nastavit
Zvolit položku/změnit stránky
Návrat na předchozí obrazovku
Zobrazené položky mohou být přepínány stisknutím nebo na
spínačích ovládání přístroje pro volbu a stisknutím nebo
.
■Průměrná spotřeba paliva (po nastartování/po vynulování*1/po
natankování)
Zobrazuje se průměrná spotřeba paliva od nastartování motoru, od
vynulování této funkce a od natankování vozidla
Zobrazenou hodnotu průměrné spotřeby paliva používejte jako refe-
renční.
■
Průměrná rychlost (po nastartování/po vynulování*1/po natan-
kování)
Zobrazuje se průměrná rychlost vozidla od nastartování motoru, od
vynulování této funkce a od natankování vozidla
Ovládání spínačů ovládání přístroje
1
2
3
Informace o jízdě

1092. Přístrojová deska
2
Přístrojová deska
RAV4_OM_OM42A45CZ_(EE)■
Dojezd (po natankování)
Zobrazuje odhadovanou maximální vzdálenost, kterou můžete ujet
se zbývajícím množstvím paliva.
• Tato vzdálenost je vypočítána na základě vaší průměrné spotře-
by paliva. V důsledku toho může být skutečná vzdálenost, kterou
můžete ujet, odlišná od té zobrazené.
• Když je do nádrže přidáno pouze malé množství paliva, zobraze-
ní se nemusí aktualizovat.
Když tankujete, vypněte spínač motoru. Pokud je vozidlo natan-
kováno bez vypnutí spínače motoru, zobrazení se nemusí aktua-
lizovat.
■Zobrazení indikátoru zóny Eko-jízdy*2
S. 103
■Zobrazení systému AWD s dynamickým řízením kroutícího mo-
mentu
*2
S. 112
■Upozornění na kličkování vozidla systému LDA (Varování před
opuštěním jízdního pruhu s ovládáním řízení)
*2
S. 306
■Vypnutí zobrazení
Zobrazí se prázdná obrazovka
*1: Funkce může být vynulována stisknutím a podržením na spínačích
ovládání přístroje, když je zobrazena položka pro vynulování.
*2: Je-li ve výbavě

1102. Přístrojová deska
RAV4_OM_OM42A45CZ_(EE)■
Aktuální doba nečinnosti motoru
Ukazuje aktuální dobu nečinnosti motoru (doba vypnutí motoru po-
mocí systému Stop & Start)
■Celková doba nečinnosti motoru (po vynulování*/po nastarto-
vání)
Ukazuje celkovou dobu nečinnosti motoru (doba vypnutí motoru
pomocí systému Stop & Start) po vynulování a nastartování motoru.
■Úspora paliva při době nečinnosti motoru (po vynulování*/po
nastartování)
Ukazuje úsporu paliva (referenční) během doby nečinnosti motoru
po vynulování a nastartování motoru.
■Nastavení systému Stop & Start
S. 354
*: Funkce může být vynulována stisknutím na spínačích ovládání přístro-
je na déle než 1 sekundu, když je zobrazena položka pro vynulování.
Informace systému Stop & Start (je-li ve výbavě)

1112. Přístrojová deska
2
Přístrojová deska
RAV4_OM_OM42A45CZ_(EE)
Nastavení následujících položek může být změněno, viz S. 700.
U funkcí, které mohou být zapnuty nebo vypnuty, se funkce přepíná mezi
zapnuto a vypnuto při každém stisknutí .
●(Varování před opuštěním jízdního pruhu s ovládáním řízení)*
(S. 305)
●(Přednárazový bezpečnostní systém)* (S. 290)
●(Blind Spot Monitor)
* (S. 362)
●(Parkovací asistent)
* (S. 338)
●(Asistent dopravních značek)
* (S. 313)
●Hodiny
Nastavení hodin a minut, a přepnutí mezi 12hodinovým a 24ho-
dinovým zobrazením hodin.
●(Elektricky ovládané zadní dveře)
* (S. 144)
●(Systém Stop & Start)
* (S. 348)
●Údržba vozidla
*
Údaj údržby motorového oleje by měl být vynulován. (S. 523)
●Nastavení přístroje
• Jazyk
Zvolte pro změnu jazyka na displeji.
• Jednotky
Zvolte pro změnu jednotek měření spotřeby paliva.
• Indikátor Eko-jízdy
Zvolte pro aktivaci/deaktivaci indikátoru Eko-jízdy.
• Vyskakovací zobrazení
Zvolte pro zapnutí/vypnutí vyskakovacích zobrazení, které se mohou
v některých situacích objevit.
• Barva zvýraznění
Zvolte pro změnu barev zvýraznění na obrazovce, např. barvy kurzoru.
• Výchozí nastavení
Zaregistrovaná nebo změněná nastavení přístrojů mohou být vyma-
zána nebo vrácena do jejich výchozího nastavení.
*: Je-li ve výbavě
Zobrazení nastavení

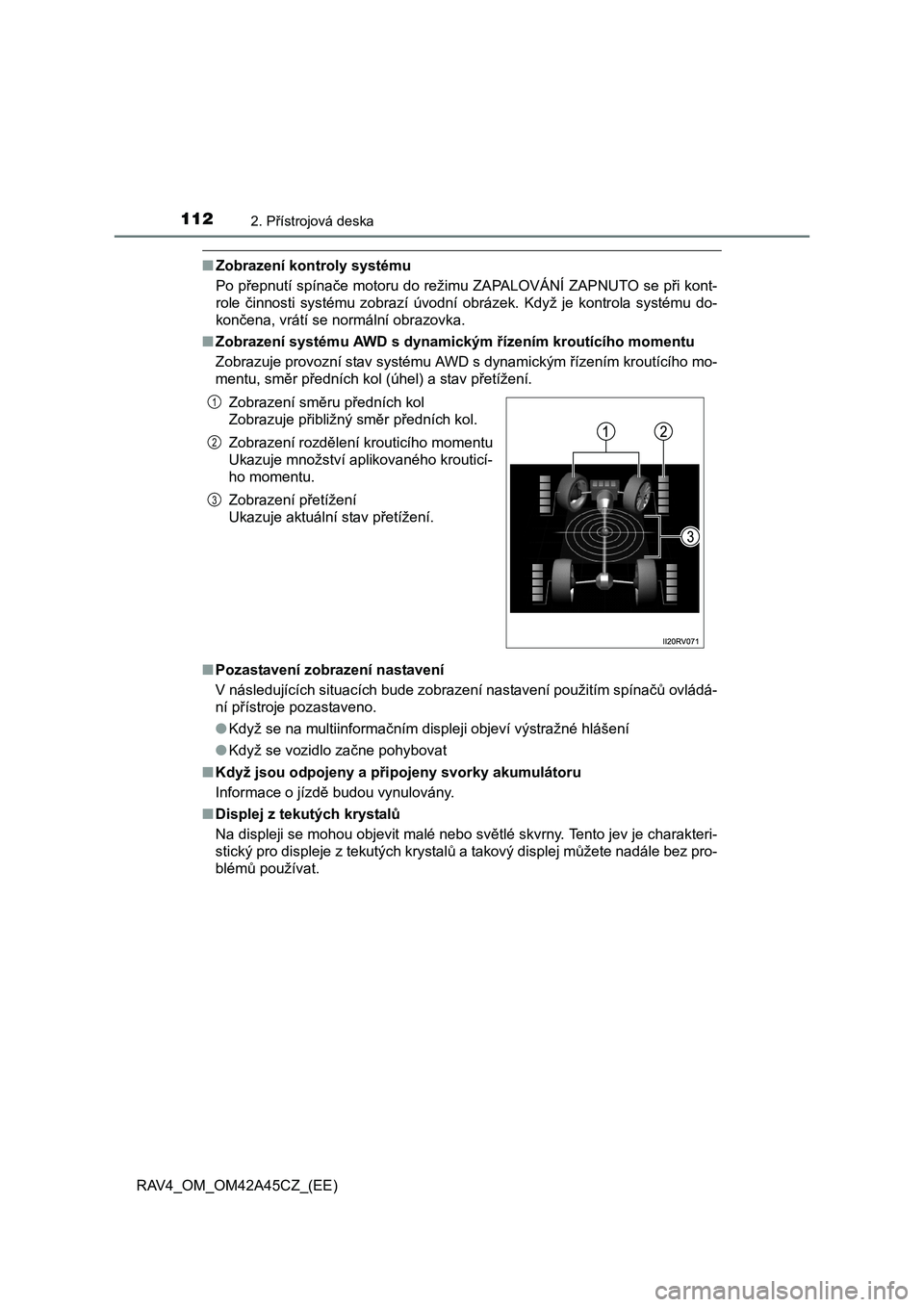

1122. Přístrojová deska
RAV4_OM_OM42A45CZ_(EE)
■Zobrazení kontroly systému
Po přepnutí spínače motoru do režimu ZAPALOVÁNÍ ZAPNUTO se při kont-
role činnosti systému zobrazí úvodní obrázek. Když je kontrola systému do-
končena, vrátí se normální obrazovka.
■Zobrazení systému AWD s dynamickým řízením kroutícího momentu
Zobrazuje provozní stav systému AWD s dynamickým řízením kroutícího mo-
mentu, směr předních kol (úhel) a stav přetížení.
■Pozastavení zobrazení nastavení
V následujících situacích bude zobrazení nastavení použitím spínačů ovládá-
ní přístroje pozastaveno.
●Když se na multiinformačním displeji objeví výstražné hlášení
●Když se vozidlo začne pohybovat
■Když jsou odpojeny a připojeny svorky akumulátoru
Informace o jízdě budou vynulovány.
■Displej z tekutých krystalů
Na displeji se mohou objevit malé nebo světlé skvrny. Tento jev je charakteri-
stický pro displeje z tekutých krystalů a takový displej můžete nadále bez pro-
blémů používat. Zobrazení směru předních kol
Zobrazuje přibližný směr předních kol.
Zobrazení rozdělení krouticího momentu
Ukazuje množství aplikovaného krouticí-
ho momentu.
Zobrazení přetížení
Ukazuje aktuální stav přetížení.
1
2
3
