5297-3. Údržba svépomocí
RAV4_OM_OM42A45CZ_(EE)
7
Údržba a péče
Zkontrolujte chladič, kondenzátor a mezichladič (pouze naftový motor)
a odstraňte z nich veškeré nečistoty.
Pokud je některá z těchto součástí extrémně znečistěná nebo si nejste
jisti jejich stavem, nechte vozidlo zkontrolovat kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota, nebo jiným řádně kvalifikova-
ným a vybaveným odborníkem.
VÝSTRAHA
■Když je motor horký
Neodstraňujte uzávěr nádržky chladicí kapaliny motoru.
Chladicí systém může být pod tlakem a při sejmutí uzávěru může horká
chladicí kapalina vystříknout a způsobit vážná zranění, např. popáleniny.
UPOZORNĚNÍ
■Když doplňujete chladicí kapalinu
Chladicí kapalina není ani obyčejná voda, ani čistý nemrznoucí přípravek.
Musí se použít správná směs vody a nemrznoucího přípravku, aby bylo za-
jištěno řádné mazání, ochrana proti korozi a chlazení. Přečtěte si údaje na
štítku nemrznoucího přípravku nebo chladicí kapaliny.
■Pokud rozlijete chladicí kapalinu
Omyjte ji vodou, abyste zabránili poškození součástí nebo laku.
Chladič, kondenzátor a mezichladič
VÝSTRAHA
■Když je motor horký
Nedotýkejte se chladiče, kondenzátoru nebo mezichladiče, protože mohou
být horké a mohou způsobit vážná zranění, např. popáleniny.

5307-3. Údržba svépomocí
RAV4_OM_OM42A45CZ_(EE)
Zkontrolujte akumulátor následujícím způsobem:
■Výstražné symboly
Význam jednotlivých výstražných symbolů na horní části akumulá-
toru je následující:
■Akumulátor zvenku
Ujistěte se, že póly akumulátoru nejsou zkorodované a že nejsou
nikde uvolněné spoje, trhliny nebo uvolněné svorky.
Pólové vývody
Upevňovací příchytka
Akumulátor
Nekuřte, nepoužívejte
otevřený oheň, zabraňte
jiskření
Akumulátorová kyselina
Chraňte si očiPřečtěte si provozní
pokyny
Chraňte před dětmiVýbušný plyn
Ty p ATy p B
1
2

5317-3. Údržba svépomocí
RAV4_OM_OM42A45CZ_(EE)
7
Údržba a péče
■Kontrola elektrolytu akumulátoru
Zkontrolujte, zda je hladina mezi ryskami "UPPER LEVEL"
a "LOWER LEVEL".
Ryska "UPPER LEVEL"
(horní úroveň)
Ryska "LOWER LEVEL"
(spodní úroveň)
Pokud je hladina kapaliny na nebo
pod ryskou "LOWER LEVEL", do-
plňte destilovanou vodu.
■Doplnění destilované vody
Vyjměte větrací zátky.
Doplňte destilovanou vodu.
Pokud není ryska "UPPER LE-
VEL" viditelná, zkontrolujte hla-
dinu kapaliny pohledem shora
přímo do článku.
Nasaďte větrací zátky zpět a bezpečně je zavřete.
1
2
1
Nízká Správná2
3

5327-3. Údržba svépomocí
RAV4_OM_OM42A45CZ_(EE)

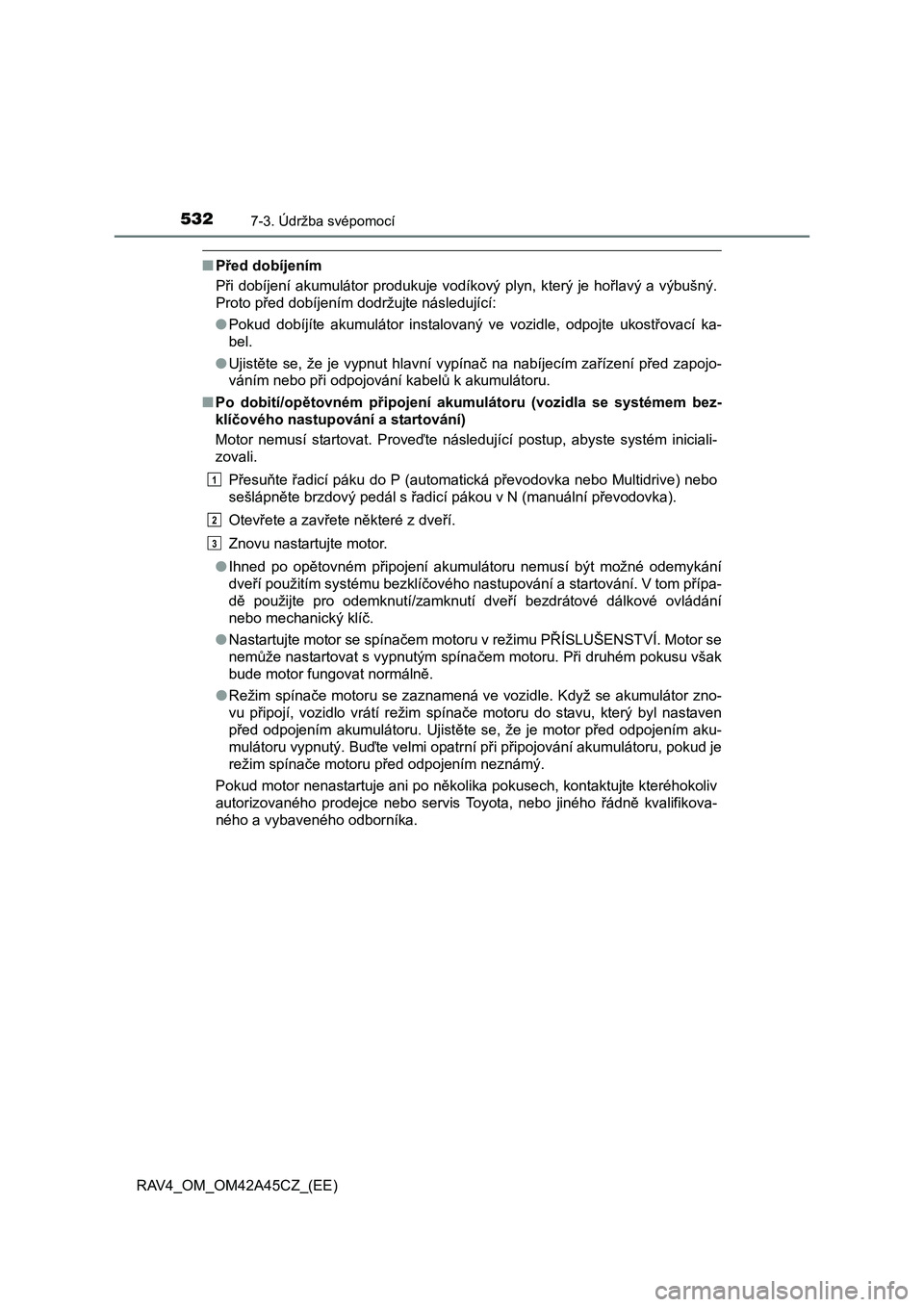

■Před dobíjením
Při dobíjení akumulátor produkuje vodíkový plyn, který je hořlavý a výbušný.
Proto před dobíjením dodržujte následující:
●Pokud dobíjíte akumulátor instalovaný ve vozidle, odpojte ukostřovací ka-
bel.
●Ujistěte se, že je vypnut hlavní vypínač na nabíjecím zařízení před zapojo-
váním nebo při odpojování kabelů k akumulátoru.
■Po dobití/opětovném připojení akumulátoru (vozidla se systémem bez-
klíčového nastupování a startování)
Motor nemusí startovat. Proveďte následující postup, abyste systém iniciali-
zovali.
Přesuňte řadicí páku do P (automatická převodovka nebo Multidrive) nebo
sešlápněte brzdový pedál s řadicí pákou v N (manuální převodovka).
Otevřete a zavřete některé z dveří.
Znovu nastartujte motor.
●Ihned po opětovném připojení akumulátoru nemusí být možné odemykání
dveří použitím systému bezklíčového nastupování a startování. V tom přípa-
dě použijte pro odemknutí/zamknutí dveří bezdrátové dálkové ovládání
nebo mechanický klíč.
●Nastartujte motor se spínačem motoru v režimu PŘÍSLUŠENSTVÍ. Motor se
nemůže nastartovat s vypnutým spína
čem motoru. Při druhém pokusu však
bude motor fungovat normálně.
●Režim spínače motoru se zaznamená ve vozidle. Když se akumulátor zno-
vu připojí, vozidlo vrátí režim spínače motoru do stavu, který byl nastaven
před odpojením akumulátoru. Ujistěte se, že je motor před odpojením aku-
mulátoru vypnutý. Buďte velmi opatrní při připojování akumulátoru, pokud je
režim spínače motoru před odpojením neznámý.
Pokud motor nenastartuje ani po několika pokusech, kontaktujte kteréhokoliv
autorizovaného prodejce nebo servis Toyota, nebo jiného řádně kvalifikova-
ného a vybaveného odborníka.
1
2
3

5337-3. Údržba svépomocí
RAV4_OM_OM42A45CZ_(EE)
7
Údržba a péče
VÝSTRAHA
■Chemikálie v akumulátoru
Akumulátor obsahuje kyselinu sírovou, která je jedovatá a způsobuje korozi
a může produkovat hořlavý a výbušný vodíkový plyn. Abyste snížili riziko
smrti nebo vážných zranění, dodržujte při práci s akumulátorem nebo v jeho
blízkosti následující pokyny:
●Dbejte na to, abyste nezpůsobili jiskření dotykem pólových vývodů akumu-
látoru nářadím.
●Nekuřte a neškrtejte zápalkami v blízkosti akumulátoru.
●Zabraňte tomu, aby se elektrolyt dostal do očí, na pokožku nebo na oděv.
●Nikdy nevdechujte nebo nepolykejte elektrolyt.
●Při práci v blízkosti akumulátoru používejte ochranné brýle.
●Zabraňte tomu, aby se děti dostaly do blízkosti akumulátoru.
●Když je nedostatek elektrolytu akumulátoru
Pokud je nedostatek elektrolytu v akumulátoru, nepoužívejte ho. Hrozí ne-
bezpečí výbuchu akumulátoru.
■Kde bezpečně dobíjet akumulátor
Vždy dobíjejte akumulátor v otevřeném prostoru. Nedobíjejte akumulátor
v garáži nebo v uzavřené místnosti, kde není dostatečné větrání.
■Nouzová opatření týkající se elektrolytu
●Pokud se dostane elektrolyt do očí
Vyplachujte oči čistou vodou nejméně 15 minut a ihned vyhledejte lékař-
skou pomoc. Pokud je to možné, vymývejte oči vodou a čistým hadříkem
nebo houbou také během cesty do nejbližší nemocnice.
●
Pokud se dostane elektrolyt na pokožku
Důkladně opláchněte zasažené místo. Pokud pocítíte bolest nebo pálení,
vyhledejte ihned lékařskou pomoc.
●Pokud se dostane elektrolyt na oděv
Může proniknout až na pokožku. Oděv okamžitě svlékněte a pokud je to
nezbytné, postupujte podle výše uvedených pokynů.
●Pokud polknete elektrolyt
Vypijte velké množství vody nebo mléka. Ihned vyhledejte lékařskou po-
moc.

5347-3. Údržba svépomocí
RAV4_OM_OM42A45CZ_(EE)
Bez měrky hladiny
Pokud nefunguje žádný z ostřiko-
vačů nebo se na multiinformačním
displeji objeví výstražné hlášení,
může být nádržka ostřikovačů
prázdná. Doplňte kapalinu ostřiko-
vačů.
S měrkou hladiny
Pokud je hladina kapaliny ostřiko-
vačů na "LOW", doplňte kapalinu
ostřikovače.
UPOZORNĚNÍ
■Když dobíjíte akumulátor
Nikdy nedobíjejte akumulátor za běhu motoru. Ujistěte se také, že je vypnu-
to všechno příslušenství.
■Když doplňujete destilovanou vodu
Nepřelijte články. Rozlitá voda během dobíjení akumulátoru může způsobit
korozi.
Kapalina ostřikovačů

5357-3. Údržba svépomocí
RAV4_OM_OM42A45CZ_(EE)
7
Údržba a péče
■Použití měrky (je-li ve výbavě)
Hladina kapaliny ostřikovačů může být
kontrolována sledováním hladiny na otvo-
rech měrky zaplněných kapalinou.
Pokud hladina klesne pod druhý otvor od
spodní části měrky (poloha "LOW"), do-
plňte kapalinu ostřikovačů.
VÝSTRAHA
■Když doplňujete kapalinu ostřikovačů
Nedoplňujte kapalinu ostřikovačů, když je motor horký nebo běží, protože
kapalina ostřikovačů obsahuje alkohol a mohla by vzplanout, pokud bude
rozlita na motor, atd.
UPOZORNĚNÍ
■Nepoužívejte jinou kapalinu, než kapalinu pro ostřikovače
Nepoužívejte mýdlovou vodu nebo nemrznoucí kapalinu motoru místo ka-
paliny ostřikovačů.
To by mohlo způsobit poškození lakovaných povrchů vozidla.
■Ředění kapaliny ostřikovačů
Nařeďte kapalinu ostřikovačů vodou podle potřeby.
Viz teploty zamrznutí uvedené na štítku nádržky kapaliny ostřikovačů.
Aktuální
hladina
kapaliny

5367-3. Údržba svépomocí
RAV4_OM_OM42A45CZ_(EE)
Palivový filtr můžete vypustit sami. Protože je však tato činnost obtíž-
ná, nechte ho vypustit u kteréhokoliv autorizovaného prodejce nebo
v servisu Toyota, nebo u jiného řádně kvalifikovaného a vybaveného
odborníka. I když se rozhodnete vypustit ho sami, kontaktujte které-
hokoliv autorizovaného prodejce nebo servis Toyota, nebo jiného řád-
ně kvalifikovaného a vybaveného odborníka.
Vodu z palivového filtru je potřeby vypustit, pokud se na multiinfor-
mačním displeji zobrazí výstražné hlášení "Water Accumulation in
Fuel Filter Check Owner’s Manual" (Akumulace vody v palivovém fil-
tru Viz Příručka pro uživatele) a zazní bzučák. (S. 609)
Vozidla bez systému bezklíčového nastupování a startování:
Otočte spínač motoru do polohy "LOCK".
Vozidla se systémem bezklíčového nastupování a startování:
Vypněte spínač motoru.
Umístěte malou misku pod vypouštěcí zátku, abyste zachytili vyté-
kající vodu a palivo.
Otočte vypouštěcí zátkou dole-
va o cca 2 až 2 1/2 otáčky.
Větší povolení zátky než toto způ-
sobí, že voda bude vytékat kolem
vypouštěcí zátky.
Čerpejte ručním čerpadlem, až
začne vytékat palivo.
Po vypuštění dotáhněte vypouštěcí zátku rukou.
Palivový filtr (motory 2AD-FTV a 2AD-FHV)
1
2
3
4
5
