2015 TOYOTA RAV4 kontrolka motoru

1002. Přístrojová deska
RAV4_OM_OM42A45CZ_(EE)
*1: Tyto kontrolky se rozsvítí, když je spínač motoru otočen do polohy "ON"
(vozidla bez systému bezklíčového nastupování a startování) nebo je za-
pnut do režimu ZAPALOVÁNÍ ZAPNUTO (vozidla se systémem bezklíčové-
ho nastupování a startování), aby signalizovaly, že je prováděna kontrola
systému. Zhasnou po nastartování motoru, nebo po několika sekundách.
Systém může mít poruchu, pokud se kontrolky nerozsvítí nebo nezhasnou.
Nechte vozidlo zkontrolovat kterýmkoliv autorizovaným prodejcem nebo
servisem Toyota, nebo jiným řádně kvalifikovaným a vybaveným odborní-
kem.
*2: Kontrolka bliká, aby signalizovala poruchu.
*3: Kontrolka se rozsvítí, aby signalizovala, že je parkovací senzor znečistěný
nebo je pokryt ledem.
*4: Tato kontrolka se rozsvítí na středním panelu.
Indikátory informují řidiče o provozním stavu různých systémů vozidla.
Indikátory
Indikátor směrových svě-
tel (S. 257)
(je-li ve výbavě)
Indikátor tempomatu
(S. 331)
Indikátor koncových svě-
tel (S. 261)
(je-li ve výbavě)
Indikátor omezovače
rychlosti (S. 335)
Indikátor dálkových svě-
tel (S. 262)
(je-li ve výbavě)
Indikátor adaptivního
tempomatu (S. 318)
(je-li ve výbavě)
Indikátor automatických
dálkových světel
(S. 266)
(je-li ve výbavě)
Indikátor tempomatu
"SET" (S. 331)
(je-li ve výbavě)
Indikátor předních mlho-
vých světel (S. 270)*1, 2Indikátor prokluzu
(S. 375)
Indikátor zadního mlhové-
ho světla (S. 270)
*1Indikátor vypnutí VSC
(S. 375)

1012. Přístrojová deska
2
Přístrojová deska
RAV4_OM_OM42A45CZ_(EE)
(je-li ve výbavě)
Indikátor předehřívání
motoru (S. 221, 224)*1
(je-li ve výbavě)
Indikátor "AUTO LSD"
(S. 375)
*1
(je-li ve výbavě)
Indikátor asistenta pro jíz-
du z kopce (S. 360)*3
(je-li ve výbavě)
Indikátor parkovacího
asistenta (S. 338)
*3Indikátor zabezpečení
(S. 83, 91)
(je-li ve výbavě)
Indikátor parkovacího
asistenta (S. 339)
(je-li ve výbavě)
Indikátor "SPORT"
(S. 233)
(je-li ve výbavě)
Indikátor LDA (S. 305)
(je-li ve výbavě)
Indikátor "ECO MODE"
(S. 233)*4, 5
(je-li ve výbavě)
Indikátory BSM na vněj-
ších zpětných zrcátkách
(S. 362)
*1
(je-li ve výbavě)
Indikátor řazení
(S. 254)
(je-li ve výbavě)
Indikátor BSM (S. 362)
*1
(je-li ve výbavě)
Indikátor Eko-jízdy
(S. 103)*1, 3Indikátor
"PASSENGER AIR
BAG" (S. 58)
*1
(je-li ve výbavě)
Indikátor Stop & Start
(S. 348)*1, 6
(je-li ve výbavě)
Výstražná kontrolka PCS
(S. 294)
*1
(je-li ve výbavě)
Indikátor zrušení
Stop & Start (S. 349)*7Výstražný indikátor náledí
(S. 610)
*1
(je-li ve výbavě)
Indikátor pohonu všech
kol (S. 347)

1022. Přístrojová deska
RAV4_OM_OM42A45CZ_(EE)
*1: Tyto kontrolky se rozsvítí, když je spínač motoru otočen do polohy "ON"
(vozidla bez systému bezklíčového nastupování a startování) nebo je za-
pnut do režimu ZAPALOVÁNÍ ZAPNUTO (vozidla se systémem bezklíčové-
ho nastupování a startování), aby signalizovaly, že je prováděna kontrola
systému. Zhasnou po nastartování motoru, nebo po několika sekundách.
Systém může mít poruchu, pokud se kontrolky nerozsvítí nebo nezhasnou.
Nechte vozidlo zkontrolovat kterýmkoliv autorizovaným prodejcem nebo
servisem Toyota, nebo jiným řádně kvalifikovaným a vybaveným odborní-
kem.
*2: Kontrolka bliká, aby signalizovala, že je systém v činnosti.
*3: Tato kontrolka se rozsvítí na středním panelu.
*4:Pro ověření činnosti se indikátory BSM na vnějších zpětných zrcátkách roz-
svítí v následujících situacích:
•Když je spínač motoru otočen do polohy "ON" (vozidla bez systému bezklí-
čového nastupování a startování) nebo je zapnut do režimu ZAPALOVÁNÍ
ZAPNUTO (vozidla se systémem bezklíčového nastupování a startování),
pokud je systém nastaven na On (Zapnuto).
• Když je systém nastaven na On (Zapnuto), pokud je spínač motoru v po-
loze "ON" (vozidla bez systému bezklíčového nastupování a startování)
nebo je v režimu ZAPALOVÁNÍ ZAPNUTO (vozidla se systémem bezklí-
čového nastupování a startování).
Pokud systém funguje správně, indikátory BSM na vnějších zpětných zrcát-
kách po několika sekundách zhasnou.
Pokud se indikátory BSM na vnějších zpětných zrcátkách nerozsvítí nebo
nezhasnou, systém může mít poruchu. Pokud se tak stane, nechte vozidlo
zkontrolovat kterýmkoliv autorizovaným prodejcem nebo servisem Toyota,
nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
*5: Tato kontrolka se rozsvítí na vnějších zpětných zrcátkách.
*6: Kontrolka se rozsvítí, když je systém vypnutý.
*7: Když je venkovní teplota přibližně 3 C nebo nižší, indikátor bude blikat při-
bližně 10 sekund, pak zůstane svítit.

1032. Přístrojová deska
2
Přístrojová deska
RAV4_OM_OM42A45CZ_(EE)
■Indikátor Eko-jízdy (vozidla s automatickou převodovkou nebo Multidrive)
Naznačuje zónu Eko-jízdy a stupeň Eko-jízdy odvozený od akcelerace.
Zóna Eko-jízdy
Stupeň Eko-jízdy odvozený od akcelerace
Pokud akcelerace překročí zónu Eko-jízdy, pravá strana zobrazení indiká-
toru zóny Eko-jízdy se rozsvítí.
Indikátor Eko-jízdy nebude fungovat za následujících podmínek:
●Řadicí páka je zařazena jinde, než v D.
●Je ovládán pádlový spínač řazení (je-li ve výbavě).
●Není zvolen normální režim, ani režim Eko-jízdy. (S. 233, 239, 247)
●Rychlost vozidla je přibližně 130 km/h nebo vyšší. Indikátor Eko-jízdy
Při akceleraci šetrné k životnímu pro-
středí (Eko-jízdě) se rozsvítí indikátor
Eko-jízdy.
Když akcelerace překročí zónu Eko-jíz-
dy, nebo když je vozidlo zastaveno, in-
dikátor zhasne.
Dostupnost indikátoru Eko-jízdy je mož-
no přizpůsobit. Výchozí nastavení je
Zapnuto. (S. 701)
Zobrazení indikátoru zóny Eko-jízdy
Naznačuje zónu Eko-jízdy a aktuální stu-
peň Eko-jízdy odvozený od akcelerace.
VÝSTRAHA
■Když se nerozsvítí výstražná kontrolka bezpečnostního systému
Pokud by se kontrolky bezpečnostního systému, jako jsou výstražné kont-
rolky ABS a SRS, nerozsvítily při nastartování motoru, znamenalo by to, že
tyto systémy nejsou schopny vás ochránit při nehodě, což může mít za ná-
sledek smrtelná nebo vážná zranění. Pokud k tomu dojde, nechte vozidlo
ihned zkontrolovat kterýmkoliv autorizovaným prodejcem nebo servisem
Toyota, nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
1
2
3
4

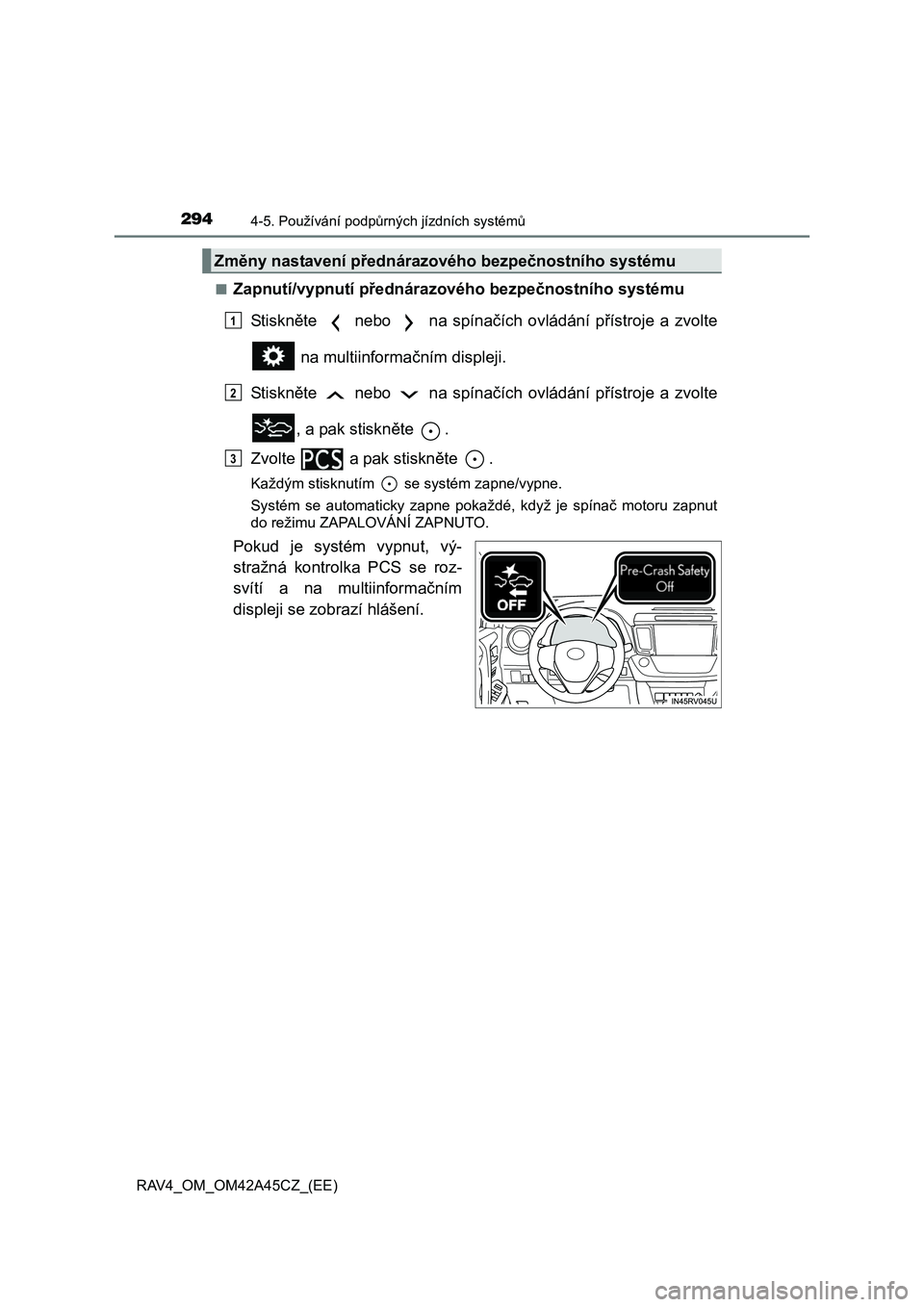

2944-5. Používání podpůrných jízdních systémů
RAV4_OM_OM42A45CZ_(EE)
■Zapnutí/vypnutí p řednárazového bezpečnostního systému
St i sk n ěte nebo na spínačích ovládání přístroje a zvolte
na multiinforma čním displeji.
St i sk n ěte nebo na spínačích ovládání přístroje a zvolte
, a pak stiskn ěte .
Zvolte a pak stiskn ěte .
Každým stisknutím se systém zapne/vypne.
Systém se automaticky zapne pokaždé, když je spína č motoru zapnut
do režimu ZAPALOVÁNÍ ZAPNUTO.
Pokud je systém vypnut, vý-
stražná kontrolka PCS se roz-
svítí a na multiinforma čním
displeji se zobrazí hlášení.
Zm ěny nastavení přednárazového bezpečnostního systému
1
2
3

3594-5. Používání podpůrných jízdních systémů
4
Jízda
RAV4_OM_OM42A45CZ_(EE)■
Pokud indikátor zrušení Stop & Start nepřestává blikat, nebo se na multiinfor-
mačním displeji zobrazí "Stop & Start System Malfunction Visit Your Dealer"
(Systém Stop & Start má poruchu. Navštivte vašeho prodejce.)
Systém může mít poruchu. Nechte vozidlo zkontrolovat kterýmkoliv autorizo-
vaným prodejcem nebo servisem Toyota, nebo jiným řádně kvalifikovaným
a vybaveným odborníkem.
VÝSTRAHA
■Když je systém Stop & Start v činnosti
●Vozidla s Multidrive: Sešlápněte brzdový pedál a zabrzděte parkovací brz-
du, pokud je to nutné, když je motor vypnut pomocí systému Stop & Start
(když svítí indikátor Stop & Start).
Z důvodu funkce automatického startování motoru by mohlo dojít k nehodě.
Vozidla s manuální převodovkou: Mějte řadicí páku v N a zabrzděte brzdo-
vým pedálem nebo parkovací brzdou, když je motor vypnutý pomocí sys-
tému Stop & Start (když svítí indikátor Stop & Start).
Z důvodu funkce automatického startování motoru by mohlo dojít k nehodě.
●Nedovolte nikomu opouštět vozidlo, když je motor vypnutý pomocí systé-
mu Stop & Start (když svítí indikátor Stop & Start).
Z důvodu funkce automatického startování motoru by mohlo dojít k nehodě.
●Ve špatně větraných prostorách se ujistěte, že motor není vypnutý pomocí
systému Stop & Start. Motor se může nastartovat z důvodu funkce auto-
matického startování, což způsobí, že výfukové plyny se mohou hromadit
a vniknout do vozidla, což by mohlo vést ke smrti nebo vážnému ohrožení
zdraví.
UPOZORNĚNÍ
■Zajištění správné funkce systému
Pokud nastane některá z následujících situací, systém Stop & Start nemusí
fungovat správně. Nechte vaše vozidlo zkontrolovat kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota, nebo jiným řádně kvalifikovaným
a vybaveným odborníkem.
●Když je bezpečnostní pás řidiče zapnutý, kontrolka bezpečnostního pásu
bliká.
●Ačkoliv není bezpečnostní pás řidiče zapnutý, kontrolka bezpečnostního
pásu zůstává zhasnutá.
●Ačkoliv jsou dveře řidiče zavřené, je zobrazeno výstražné hlášení otevře-
ných dveří, nebo svítí vnitřní lampička, když je spínač osvětlení interiéru
v poloze dveří.
●Ačkoliv jsou dveře řidiče otevřené, není zobrazeno výstražné hlášení ote-
vřených dveří, nebo nesvítí vnitřní lampička, když je spínač osvětlení inte-
riéru v poloze dveří.

5417-3. Údržba svépomocí
RAV4_OM_OM42A45CZ_(EE)
7
Údržba a péče
■Jak inicializovat výstražný systém tlaku pneumatik
Zaparkujte vozidlo na bezpečném místě a otočte spínač motoru
do polohy "LOCK" (vozidla bez systému bezklíčového nastupo-
vání a startování) nebo ho vypněte (vozidla se systémem bezklí-
čového nastupování a startování).
Inicializace nemůže být provedena, když se vozidlo pohybuje.
Nastavte tlak huštění pneumatik na předepsanou úroveň tlaku
huštění studených pneumatik. (S. 693)
Ujistěte se, že je nastaven tlak pneumatik na předepsanou úroveň tlaku
huštění studených pneumatik. Výstražný systém tlaku pneumatik bude
fungovat na základě této úrovně tlaku.
Otočte spínač motoru do polohy "ON" (vozidla bez systému bez-
klíčového nastupování a startování) nebo ho zapněte do režimu
ZAPALOVÁNÍ ZAPNUTO (vozidla se systémem bezklíčového
nastupování a startování).
Stiskněte a držte spínač vynu-
lování výstražného systému
tlaku pneumatik, až výstražná
kontrolka tlaku pneumatik po-
malu 3krát blikne.
Vozidla bez systému bezklíčového nastupování a startování: Ně-
kolik minut vyčkejte se spínačem motoru v poloze "ON" a pak
spínač motoru otočte do polohy "ACC" nebo "LOCK".
Vozidla se systémem bezklíčového nastupování a startování:
Několik minut vyčkejte se spínačem motoru v režimu ZAPALO-
VÁNÍ ZAPNUTO a pak spínač motoru vypněte.
1
2
3
4
5

5447-3. Údržba svépomocí
RAV4_OM_OM42A45CZ_(EE)■Inicializace (vozidla s výstražným systémem tlaku pneumatik)
●Ujistěte se, že provádíte inicializaci po nastavení tlaku huštění pneumatik.
Ujistěte se také, že jsou pneumatiky studené před provedením inicializace
nebo nastavením tlaku huštění pneumatik.
●Pokud nechtěně otočíte spínač motoru do polohy "LOCK" (vozidla bez sys-
tému bezklíčového nastupování a startování) nebo ho vypnete (vozidla se
systémem bezklíčového nastupování a startování) během inicializace, není
nutné stisknout znovu spínač vynulování, protože inicializace se bude auto-
maticky restartovat, když příště otočíte spínač motoru do polohy "ON" (vozi-
dla bez systému bezklíčového nastupování a startování) nebo ho zapnete
do režimu ZAPALOVÁNÍ ZAPNUTO (vozidla se systémem bezklíčového na-
stupování a startování).
●Pokud nechtěně stisknete spínač vynulování, když není inicializace potřebná,
nastavte tlak huštění pneumatik na předepsanou úroveň, když jsou pneumati-
ky studené, a proveďte inicializaci znovu.
■Když inicializace výstražného systému tlaku pneumatik selhala (je-li ve
výbavě)
Inicializace může být dokončena během několika minut. V následujících pří-
padech však nastavení nebylo zaznamenáno a systém nebude fungovat
správně. Pokud opakované pokusy o zaznamenání tlaku huštění pneumatik
nejsou úspěšné, nechejte vozidlo zkontrolovat kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota, nebo jiným
řádně kvalifikovaným a vybave-
ným odborníkem.
●Když ovládáte spínač vynulování výstražného systému tlaku pneumatik, vý-
stražná kontrolka tlaku pneumatik 3krát neblikne.
●Poté, co jedete určitou dobu od dokončení inicializace, výstražná kontrolka
se rozsvítí poté, co 1 minutu bliká.
■Registrace ID kódů (vozidla s výstražným systémem tlaku pneumatik)
ID kódy ventilků a vysílačů výstražného systému tlaku pneumatik mohou být
zaregistrovány pro 2 sady kol.
Není nezbytné registrovat ID kódy, když měníte normální pneumatiky za zim-
ní pneumatiky, pokud jsou ID kódy pro normální i zimní pneumatiky zaregist-
rovány předem.
Pro informace o změně ID kódů kontaktujte kteréhokoliv autorizovaného pro-
dejce nebo servis Toyota, nebo jiného řádně kvalifikovaného a vybaveného
odborníka.
■Účinnost výstrahy výstražného systému tlaku pneumatik (je-li ve výbavě)
Výstraha výstražného systému tlaku pneumatik se bude měnit podle podmí-
nek, za kterých byl inicializován. Z tohoto důvodu může systém poskytnout
výstrahu, i když tlak pneumatik nedosáhl dostatečně nízké úrovně, nebo po-
kud je tlak vyšší, než tlak, který byl nastaven, když byl systém inicializován.
